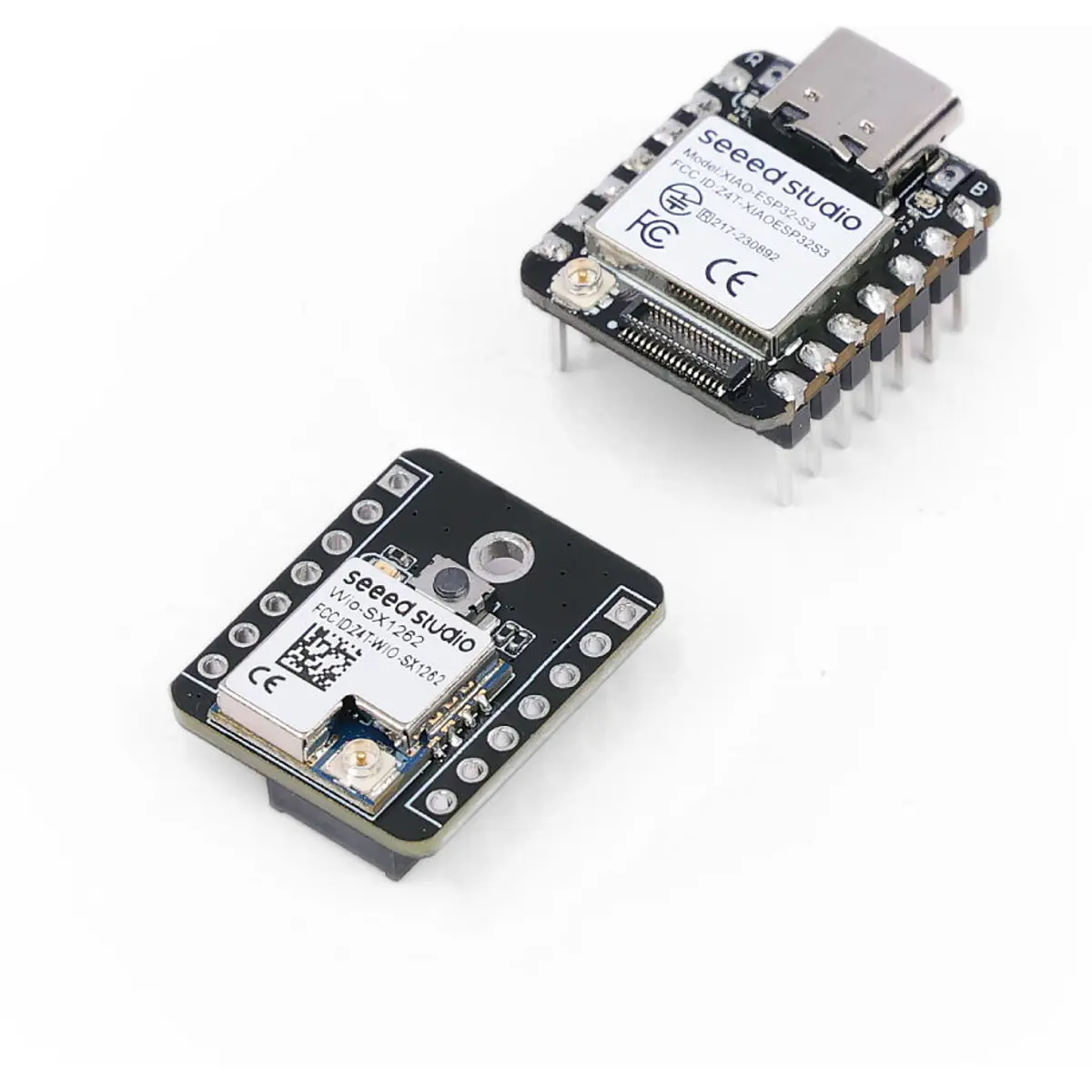

Este kit de desarrollo LoRa de tamaño reducido, con el XIAO ESP32S3 y el módulo LoRa Wio-SX1262, es ideal para principiantes en proyectos Meshtastic y LoRa/LoRaWAN. Admite Wi-Fi, BLE y LoRa, e incluye un chip de gestión de energía integrado, que puede ampliarse mediante interfaces IIC, UART y otros GPIO, con compatibilidad para desarrollo Arduino.
Características:
- Meshtastic listo para usar: preprogramado con el firmware Meshtastic, listo para funcionar en cuanto se conecte.
- Rendimiento RF excepcional: admite LoRa (862-930MHz), Wi-Fi 2.4GHz y BLE 5.0 con comunicación inalámbrica doble. Ofrece comunicación remota de 2~5 km (LoRa) y más de 100 m (Wi-Fi/BLE) cuando se conecta con antena U.FL.
- Diseño compacto: tamaño de 21 x 18 mm, con el formato clásico XIAO, perfecto para proyectos con espacio limitado, como dispositivos vestibles.
- Placa MCU potente: equipado con el procesador Xtensa de doble núcleo de 32-bit ESP32S3, funcionando hasta 240 MHz. Admite varias interfaces de desarrollo y es compatible con Arduino / MicroPython.
- Gestión de energía avanzada: incluye una interfaz USB Tipo-C y gestión de carga de batería de litio.
- Versatilidad de hardware: puede desarrollarse como un nodo o router Meshtastic, un gateway LoRaWAN de canal único o un sensor LoRa & LoRaWAN.
Especificaciones técnicas:
- ESP32S3: procesador Xtensa LX7 de doble núcleo de 32-bit hasta 240 MHz
- LoRa: basado en el chip Semtech SX1262, admite frecuencias de 862-930MHz
- BLE: Bluetooth 5.0 y malla Bluetooth
- Wi-Fi: subsistema completo Wi-Fi 2.4GHz

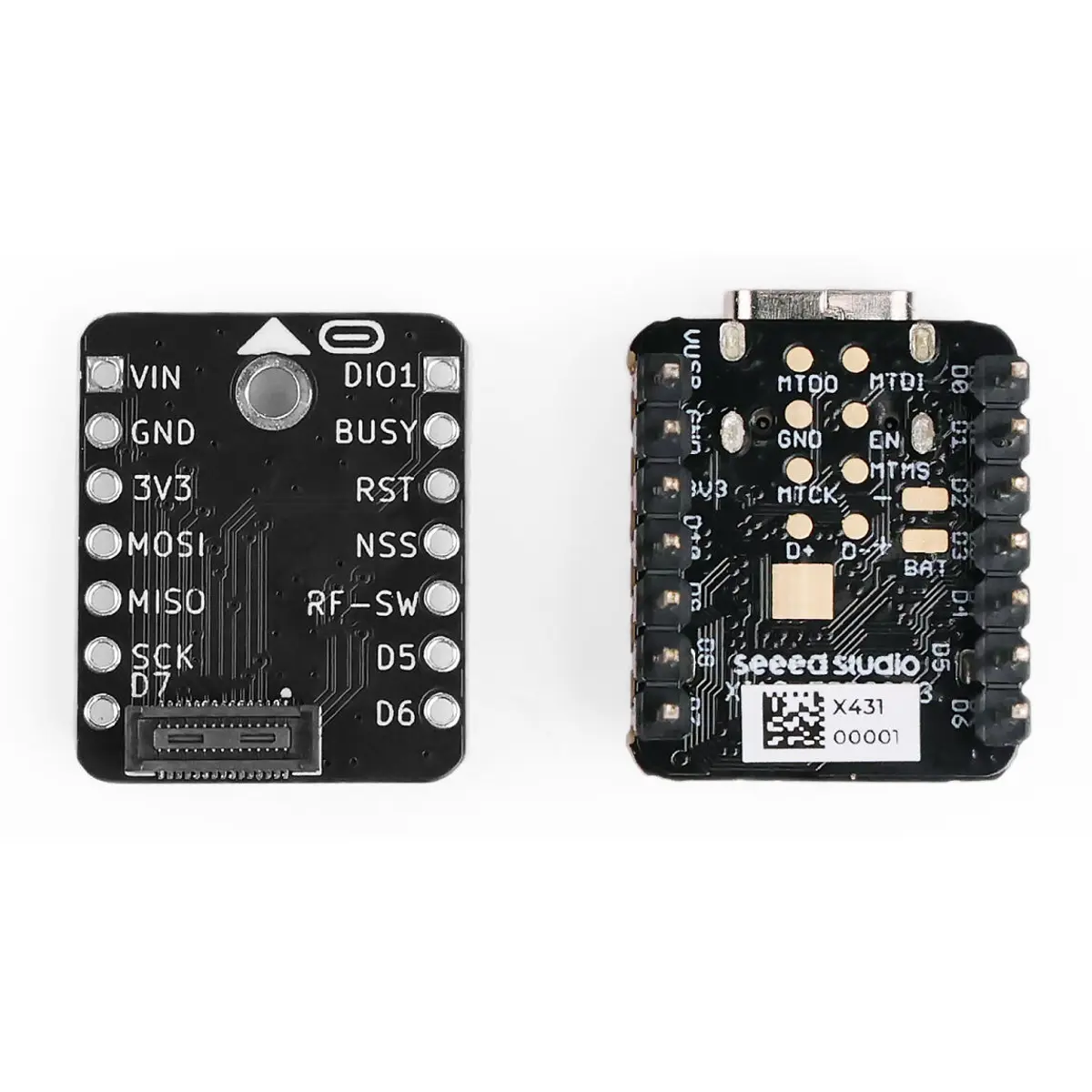

- Interfaces:
> ESP32S3: 1x UART, 1x IIC, 1x IIS, 1x SPI (conectar al SX1262), 11x GPIO (PWM), 9x ADC, 1x LED de usuario, 1x LED de carga, 1x botón de reinicio, 1x botón de arranque
> Wio-SX1262: 1x botón de usuario, 1x SPI (conectar al ESP32S3)
- Temperatura de funcionamiento: de -40°C a 65°C
- Dimensiones: 21 x 17,8 mm
Fuente de alimentación:
- Tensión de entrada (USB Tipo-C): 5V
- Tensión de entrada (BAT): 4.2V
- Corriente de carga de la batería: 100mA
Compatible con la placa de expansión XIAO para añadir pantallas y sensores, y añadir sensores Grove mediante la placa de expansión Grove.

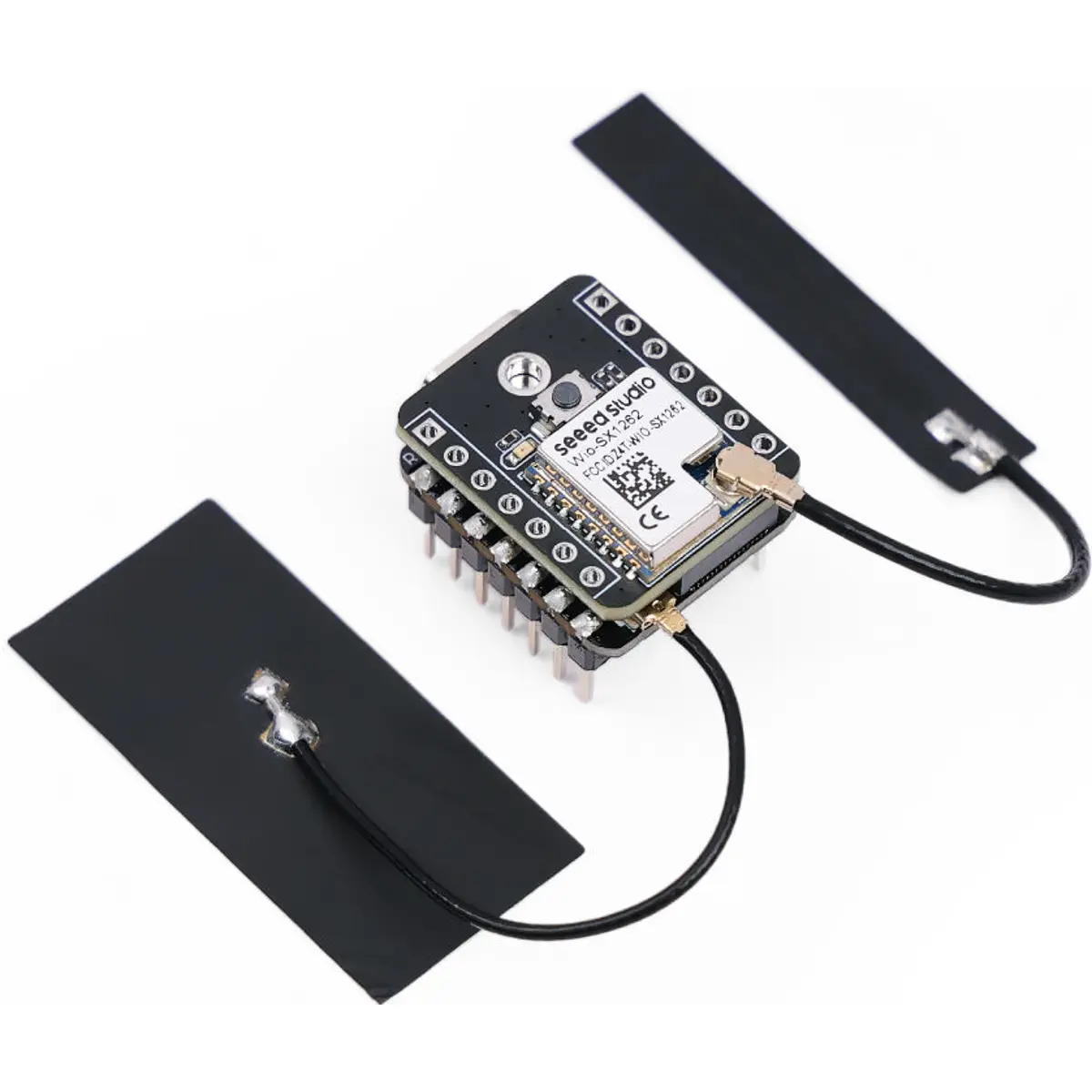

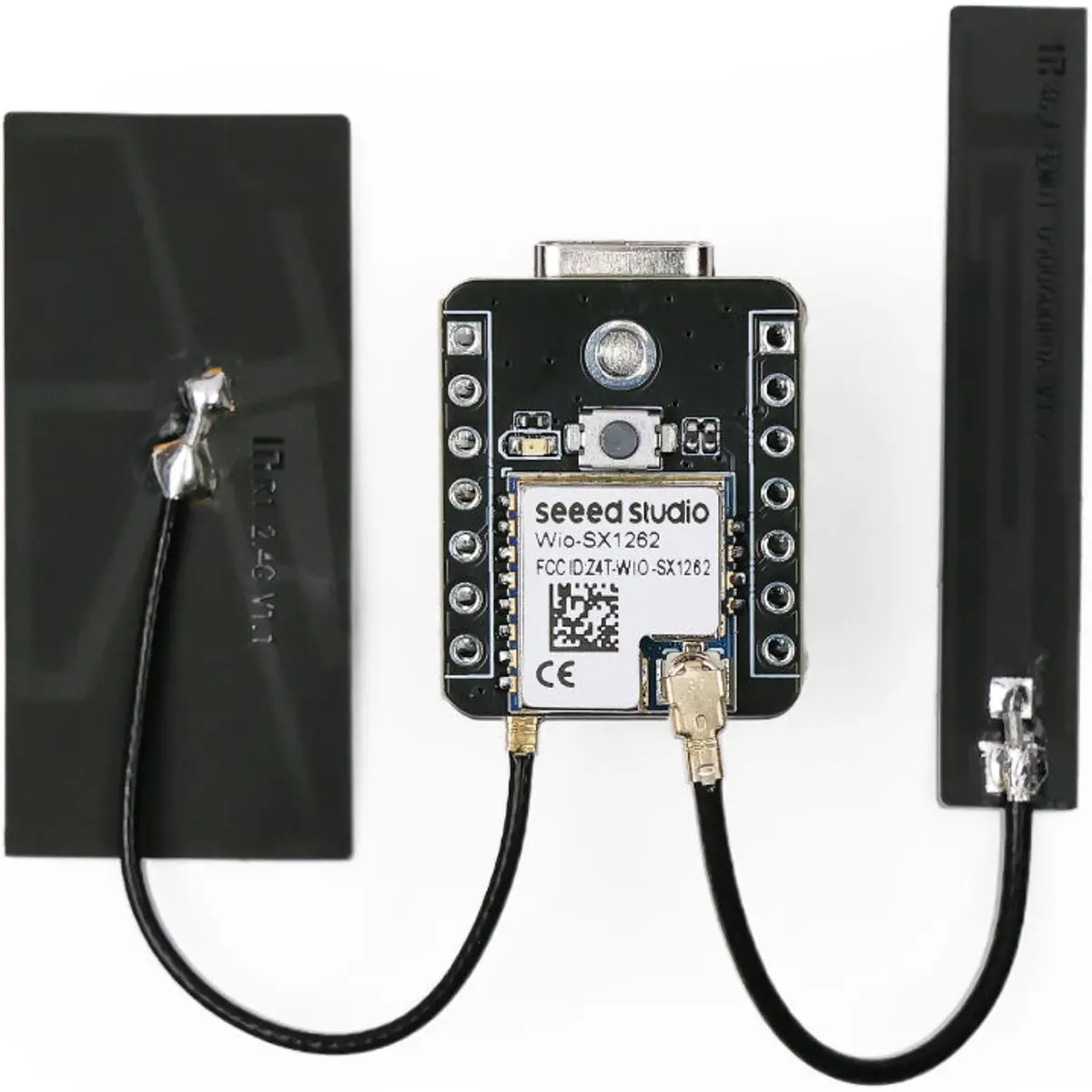

Soporte para conectar una antena LoRa externa de alto rendimiento usando un conector IPEX para SMA:

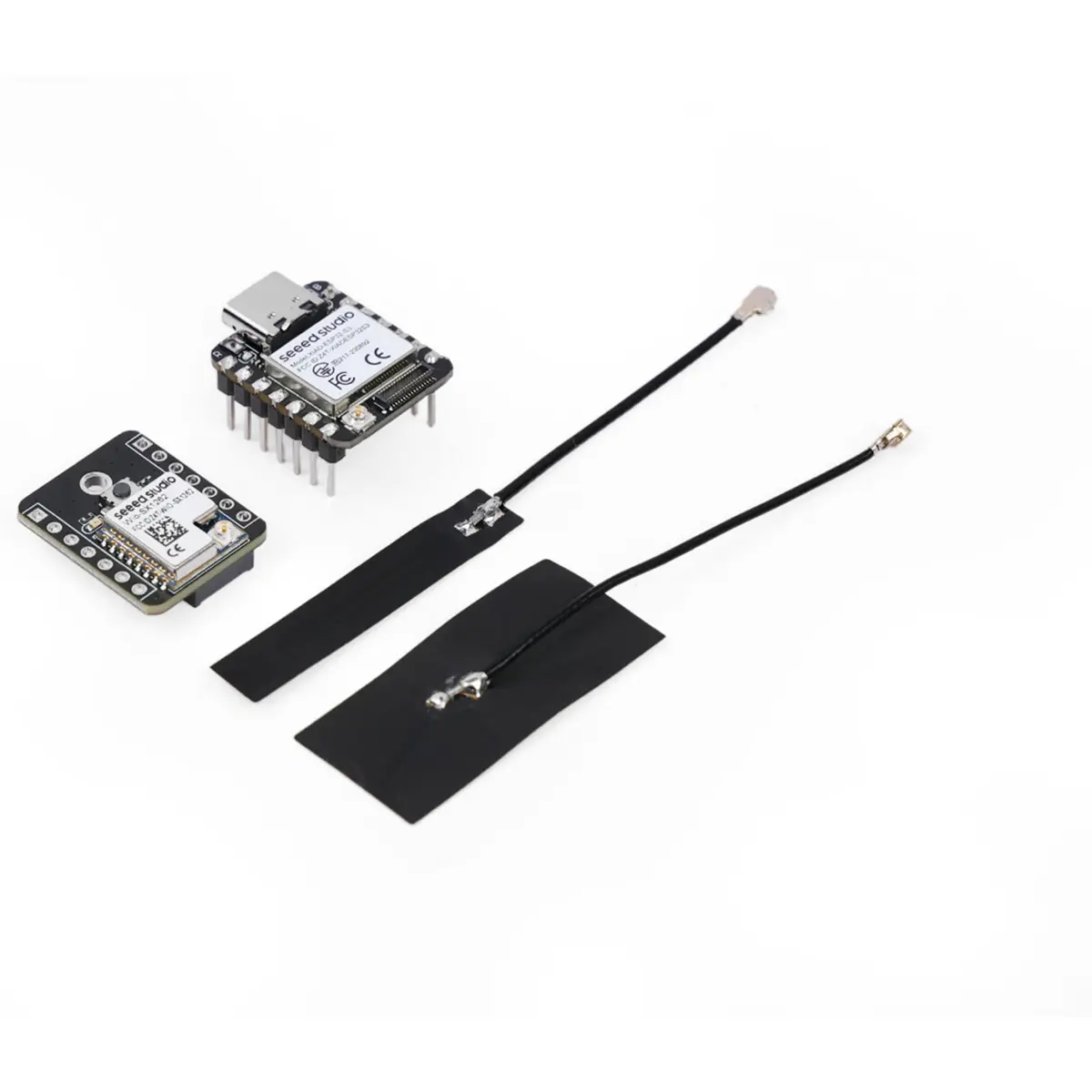

- Antena FPC incluida en el paquete
- Antena externa de 2 dBi y cable de antena SMA para I-PEX
- Antena de fibra de vidrio de 3 dBi y cable RPSMA-K para U.FL RF

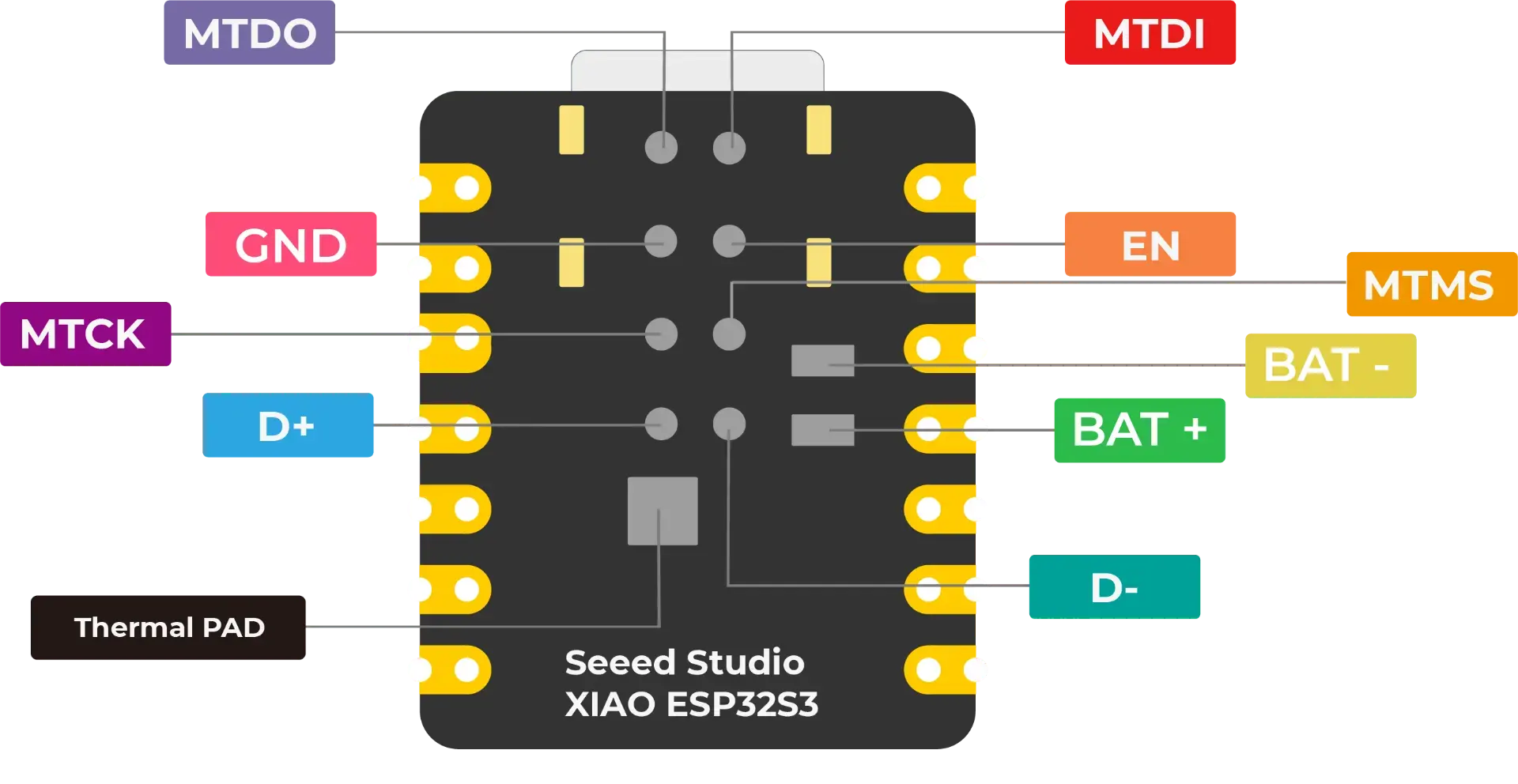

Visión general del hardwareESP32S3:
Aplicaciones:-
Meshtastic Node&Router: un nodo ultra pequeño que puede funcionar como un dispositivo portátil o como un router fijo para ampliar la red Meshtastic.
-
Sensor LoRa/LoRaWAN: sensor LoRaWAN mini, ideal para principiantes que exploran LoRa/LoRaWAN. Puede utilizarse con la placa de expansión XIAO y sensores Grove para una creación de prototipos rápida.
-
Gateway LoRaWAN de canal único: el gateway LoRaWAN de canal único más económico para conectar múltiples sensores LoRaWAN y transmitir datos a servidores de red LoRaWAN como The Things Network y Chirpstack.
Documentos:
Archivo 3D Wio-SX1262 para XIAO
Diagrama esquemático Wio-SX1262 para XIAO
Ficha técnica del módulo Wio-SX1262
Archivo 3D de carcasa
