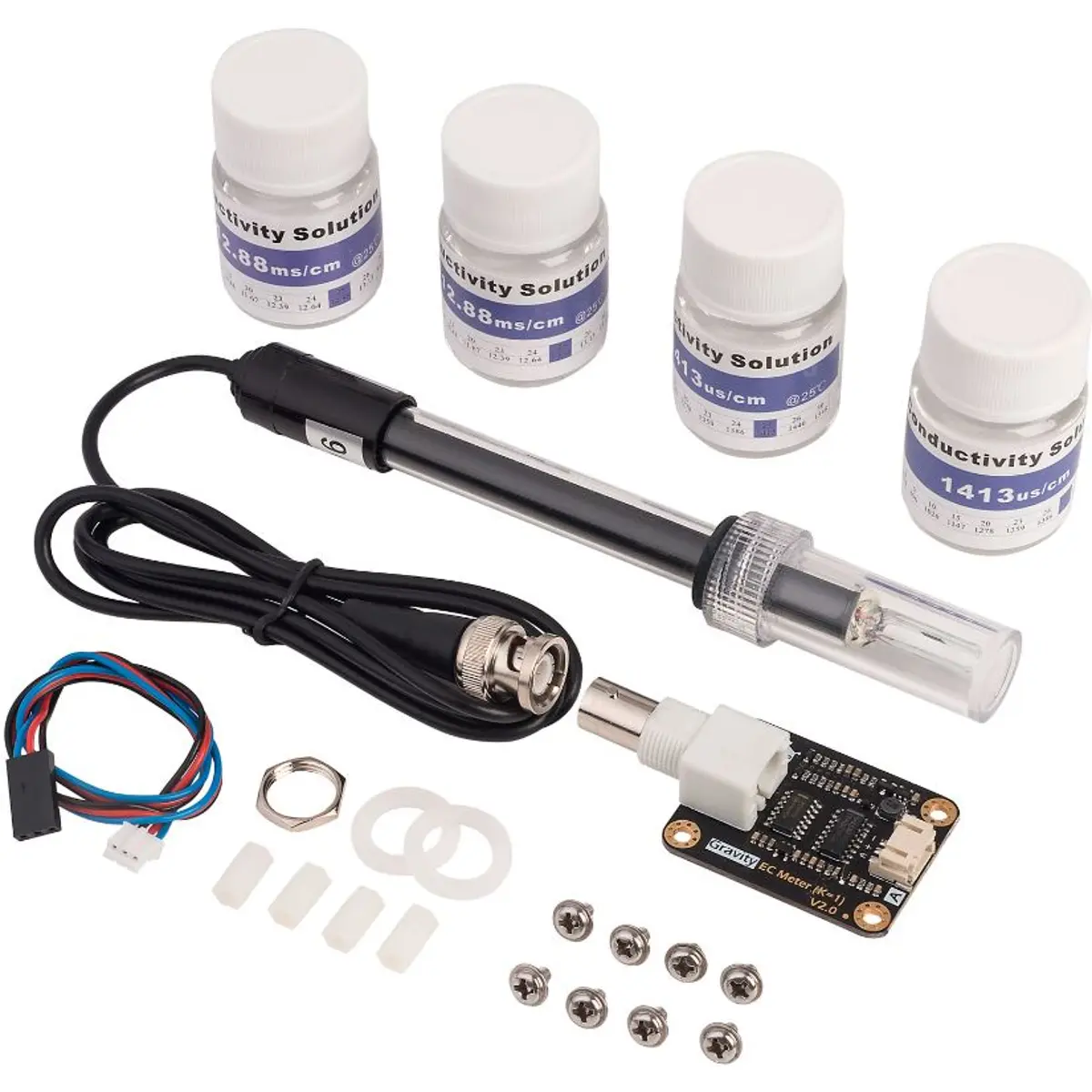

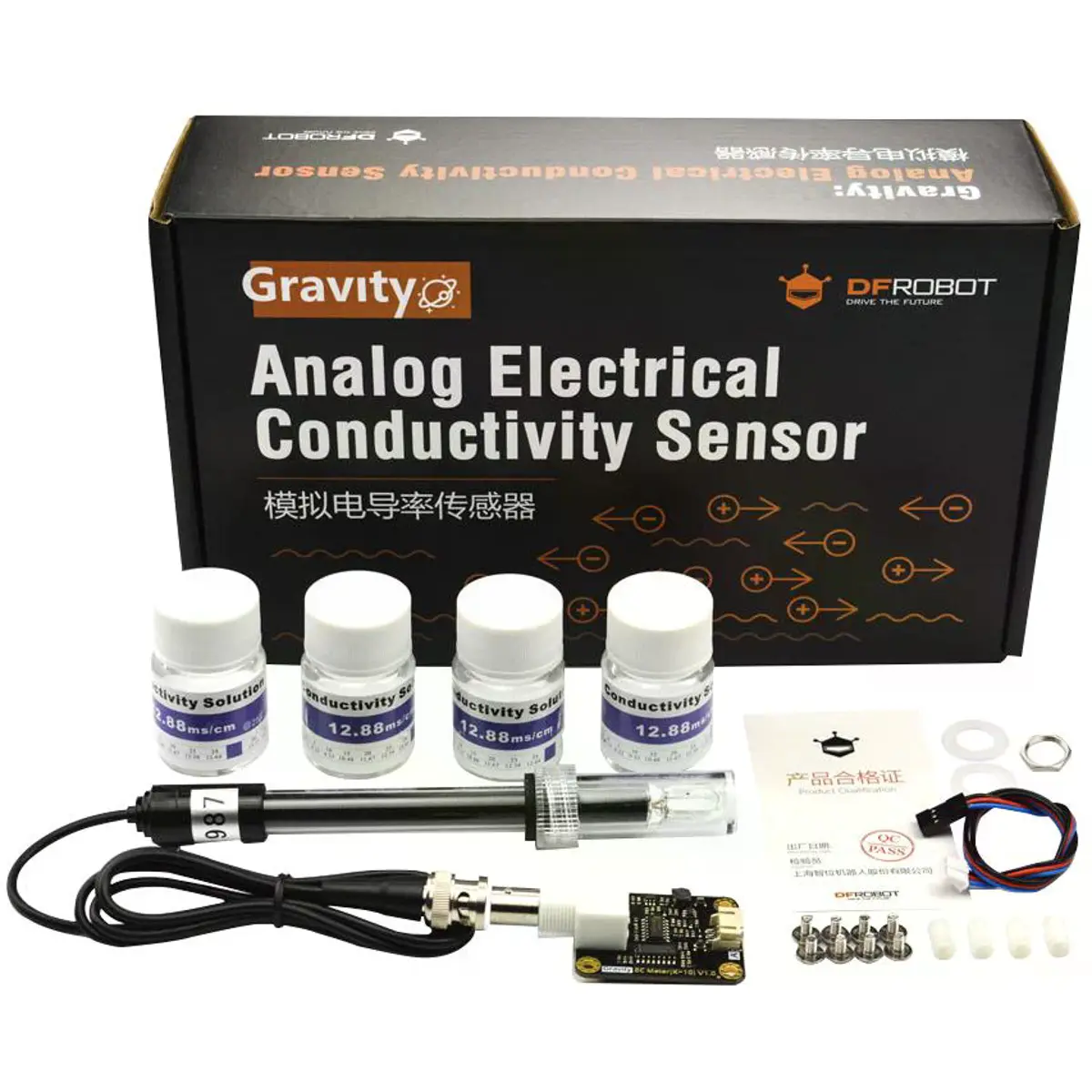

DFRobot Gravity - Medidor de condutividade eléctrica analógico em líquidos V2

O DFRobot Gravity: medidor de condutividade eléctrica analógico V2 é especialmente concebido para medir a condutividade eléctrica de uma solução aquosa, permitindo assim avaliar a qualidade da água. Este dispositivo é frequentemente utilizado em hidroponia, aquacultura, detecção de qualidade da água ambiental, entre outros campos. Consulte também o Guia de Seleção de Sensores de Líquidos para conhecer melhor a nossa série de sensores líquidos.

Esta versão V2 do medidor de condutividade eléctrica, como uma versão melhorada do modelo V1, proporciona uma experiência de utilização e precisão de dados significativamente superiores. As principais características incluem:

- Entrada de tensão ampla: compatível com tensões de 3~5V, suportando placas de controlo principais de 5V e 3,3V.
- Sinal de saída filtrado por hardware: reduz significativamente as oscilações.
- Fonte de excitação por sinal AC: reduz o efeito de polarização, melhora a precisão e prolonga a vida útil da sonda.
- Biblioteca de software com método de calibração em dois pontos: identifica automaticamente as soluções tampão padrão, sendo simples e conveniente.

Com este equipamento, mais uma placa de controlo principal (como Arduino) e a biblioteca de software, pode construir rapidamente um medidor de condutividade eléctrica, com instalação plug-and-play, sem necessidade de soldaduras.

Definição de condutividade:
A condutividade é o recíproco da resistência e está relacionada com a capacidade do material de conduzir corrente eléctrica. Nos líquidos, a condutividade (recíproco da resistência) mede a capacidade de condução eléctrica. Trata-se de um parâmetro essencial da qualidade da água, que reflete a presença de electrólitos na mesma.

Características:
- Entrada de tensão ampla: 3.0~5.0V
- Sinal de saída filtrado por hardware, com baixo nível de oscilação
- Fonte de excitação AC, reduz efetivamente a polarização
- Conectores: Gravity e BNC, plug-and-play, sem necessidade de soldadura
- Biblioteca de software:
- Suporte para calibração em dois pontos
- Identificação automática de solução tampão padrão
- Algoritmo de compensação de temperatura integrado
- Tamanho e conectores uniformes, facilitando o design de estruturas mecânicas

Aplicações:
- Monitorização da qualidade da água
- Aquacultura
- Hidroponia e aquaponia

Especificações:
>> Placa de Conversão de Sinais (Transmissor) V2
- Tensão de Alimentação: 3.0~5.0V
- Tensão de Saída: 0~3.4V
- Conector da Sonda: BNC
- Conector de Sinal: PH2.0-3Pin
- Precisão de Medição: ±5% F.S.
- Dimensões da Placa: 42mm x 32mm (1.65in x 1.26in)

>> Sonda de Condutividade Elétrica
- Tipo de Sonda: Grau Laboratorial
- Constante da Célula: 1.0
- Intervalo de Detecção Suportado: 0~20ms/cm
- Intervalo de Detecção Recomendado: 1~15ms/cm
- Intervalo de Temperatura: 0~40°C
- Vida Útil da Sonda: >0.5 anos (dependendo da frequência de uso)
- Comprimento do Cabo: 100cm

Diagrama de conexão do Arduino

PROJETOS

• Projeto 1: Medidor de EC com ESP32 e módulo EC da DFRobot

  Introdução:
  Este projeto ensina como utilizar o módulo de Medidor de Condutividade Elétrica (EC) da DFRobot com um ESP32. O objetivo é medir a condutividade elétrica da água, que é um parâmetro importante para monitorizar a qualidade da água em diversos contextos, como hidroponia, aquacultura e outras aplicações ambientais.



• Projeto 2: Construir KnowFlow: Monitor Automático de Água

  Visão Geral:
  KnowFlow é um dispositivo de monitorização automática da qualidade da água, baseado no Arduino Uno. pode medir 5 parâmetros essenciais da água: pH, Temperatura, Oxigénio Dissolvido (DO), Condutividade Elétrica (EC) e ORP (Potencial de Oxidação-Redução).

  Componentes:


1. Unidade de Controlo Central:

   • Arduino Uno (ou DFRobot Bluno neste caso)
   • Shield de Expansão (DFRobot Expansion Shield V7.1)

2. Sensores de Água:

   • pH: Sonda de pH e placa de circuito de pH
   • EC: Sonda de EC e placa de circuito de EC
   • ORP: Sonda de ORP e placa de circuito de ORP
   • Temperatura: Sonda de temperatura e placa de circuito de temperatura
   • Oxigénio Dissolvido: Sonda de DO, conector BNC e placa de circuito de DO
   • Relógio em Tempo Real: Placa de circuito RTC

3. Armazenamento de Dados:

   • Módulo Micro-SD e cartão Micro SD

4. Montagem e Fixação:

   • Placa de montagem
   • Caixa à prova d'água (200mm x 150mm x 75mm)
   • Junta à prova d'água para vedação

5. Outros Componentes:

   • Cabos (fios)
   • Protoboard
   • Parafusos e porcas
   • Parafusos
   • Bateria
   • Adesivo de dupla face
   • Fita para escrever etiquetas
   • Chave inglesa pequena
   • Enrolamento espiral para gestão de cabos

Dicas:
Para garantir maior precisão nas medições, recomenda-se fortemente a utilização de um sensor de temperatura para medição e compensação automática da temperatura. O sensor de temperatura à prova de água DS18B20 também pode ser utilizado.

Atenção!
1. A sonda é de grau laboratorial. Não a mergulhe em líquidos durante longos períodos, pois isso reduzirá a sua vida útil.
2. Existe uma camada de platina negra na superfície da folha metálica da sonda:
- Evite o contacto com qualquer objeto.
- Lave apenas com água destilada, para evitar danos na camada de platina negra e medições imprecisas.
