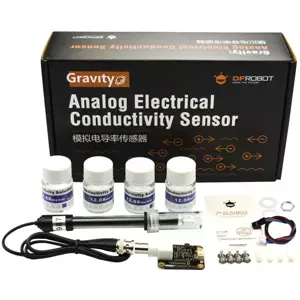

El DFRobot Gravity: el medidor de conductividad eléctrica analógico V2 está especialmente diseñado para medir la conductividad eléctrica de una solución acuosa, permitiendo así evaluar la calidad del agua. Este dispositivo se utiliza a menudo en hidroponía, acuicultura, detección de la calidad del agua ambiental, entre otros campos. Consulte también la Guía de selección de sensores de líquidos para conocer mejor nuestra serie de sensores líquidos.
Esta versión V2 del medidor de conductividad eléctrica, como una versión mejorada del modelo V1, ofrece una experiencia de uso y una precisión de datos significativamente superiores. Las principales características incluyen:
- Entrada de tensión amplia: compatible con tensiones de 3~5V, admitiendo placas de control principales de 5V y 3,3V.
- Señal de salida filtrada por hardware: reduce significativamente las oscilaciones.
- Fuente de excitación por señal AC: reduce el efecto de polarización, mejora la precisión y prolonga la vida útil de la sonda.
- Biblioteca de software con método de calibración en dos puntos: identifica automáticamente las soluciones tampón estándar, siendo simple y cómoda.
Con este equipo, una placa de control principal adicional (como Arduino) y la biblioteca de software, puede construir rápidamente un medidor de conductividad eléctrica, con instalación plug-and-play, sin necesidad de soldaduras.
Definición de conductividad:
La conductividad es el recíproco de la resistencia y está relacionada con la capacidad del material para conducir corriente eléctrica. En los líquidos, la conductividad (recíproco de la resistencia) mide la capacidad de conducción eléctrica. Se trata de un parámetro esencial de la calidad del agua, que refleja la presencia de electrólitos en la misma.
Características:
- Entrada de tensión amplia: 3.0~5.0V
- Señal de salida filtrada por hardware, con bajo nivel de oscilación
- Fuente de excitación AC, reduce de forma efectiva la polarización
- Conectores: Gravity y BNC, plug-and-play, sin necesidad de soldadura
- Biblioteca de software:
- Soporte para calibración en dos puntos
- Identificación automática de solución tampón estándar
- Algoritmo de compensación de temperatura integrado
- Tamaño y conectores uniformes, que facilitan el diseño de estructuras mecánicas
Aplicaciones:
- Monitorización de la calidad del agua
- Acuicultura
- Hidroponía y acuaponía
Especificaciones:
>> Placa de conversión de señales (transmisor) V2
- Tensión de alimentación: 3.0~5.0V
- Tensión de salida: 0~3.4V
- Conector de la sonda: BNC
- Conector de señal: PH2.0-3Pin
- Precisión de medición: ±5% F.S.
- Dimensiones de la placa: 42mm x 32mm (1.65in x 1.26in)
>> Sonda de conductividad eléctrica
- Tipo de sonda: grado de laboratorio
- Constante de la célula: 1.0
- Intervalo de detección admitido: 0~20ms/cm
- Intervalo de detección recomendado: 1~15ms/cm
- Intervalo de temperatura: 0~40°C
- Vida útil de la sonda: >0.5 años (dependiendo de la frecuencia de uso)
- Longitud del cable: 100cm
Diagrama de conexión de Arduino
PROYECTOS
- Proyecto 1: Medidor de EC con ESP32 y módulo EC de DFRobot
Introducción:
Este proyecto enseña cómo utilizar el módulo del Medidor de conductividad eléctrica (EC) de DFRobot con un ESP32. El objetivo es medir la conductividad eléctrica del agua, que es un parámetro importante para monitorizar la calidad del agua en diversos contextos, como hidroponía, acuicultura y otras aplicaciones ambientales.
- Proyecto 2: Construir KnowFlow: Monitor automático de agua
Visión general:
KnowFlow es un dispositivo de monitorización automática de la calidad del agua, basado en Arduino Uno. puede medir 5 parámetros esenciales del agua: pH, Temperatura, Oxígeno disuelto (DO), Conductividad eléctrica (EC) y ORP (Potencial de oxidación-reducción).
Componentes:
- Unidad de control central:
- Arduino Uno (o DFRobot Bluno en este caso)
- Shield de expansión (DFRobot Expansion Shield V7.1)
- Sensores de agua:
- pH: Sonda de pH y placa de circuito de pH
- EC: Sonda de EC y placa de circuito de EC
- ORP: Sonda de ORP y placa de circuito de ORP
- Temperatura: Sonda de temperatura y placa de circuito de temperatura
- Oxígeno disuelto: Sonda de DO, conector BNC y placa de circuito de DO
- Reloj en tiempo real: Placa de circuito RTC
- Almacenamiento de datos:
- Módulo Micro-SD y tarjeta Micro SD
- Montaje y fijación:
- Placa de montaje
- Caja a prueba de agua (200mm x 150mm x 75mm)
- Junta a prueba de agua para el sellado
- Otros componentes:
- Cables (hilos)
- Protoboard
- Tornillos y tuercas
- Tornillos
- Batería
- Adhesivo de doble cara
- Cinta para escribir etiquetas
- Llave inglesa pequeña
- Enrollamiento en espiral para la gestión de cables
Consejos:Para garantizar una mayor precisión en las mediciones, se recomienda encarecidamente el uso de un sensor de temperatura para la medición y la compensación automática de la temperatura. El sensor de temperatura a prueba de agua DS18B20 también puede utilizarse.
¡Atención!1. La sonda es de grado de laboratorio. No la sumerja en líquidos durante largos periodos, ya que esto reducirá su vida útil.
2. Hay una capa de platino negro en la superficie de la lámina metálica de la sonda:
- Evite el contacto con cualquier objeto.
- Lave solo con agua destilada, para evitar daños en la capa de platino negro y mediciones imprecisas.
