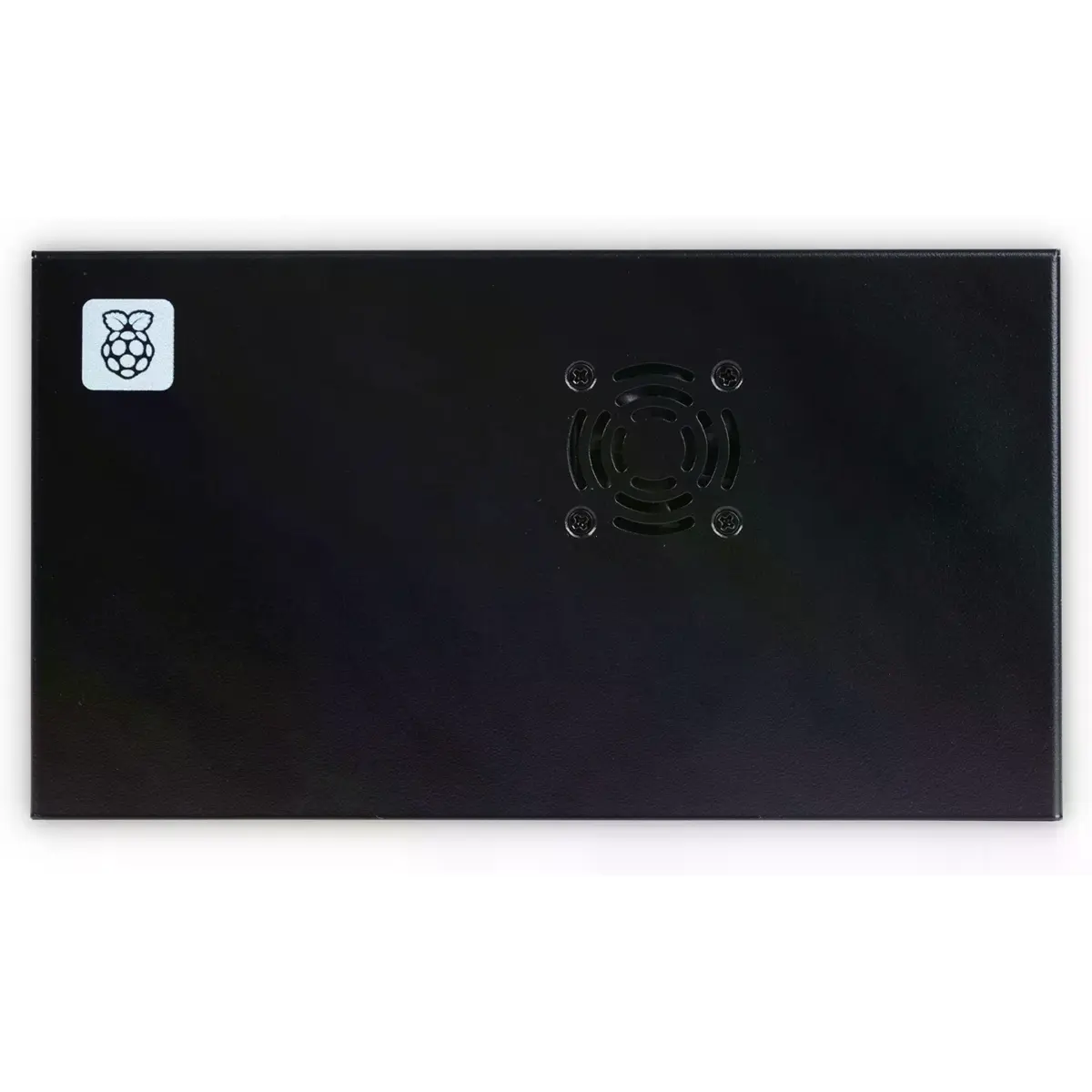

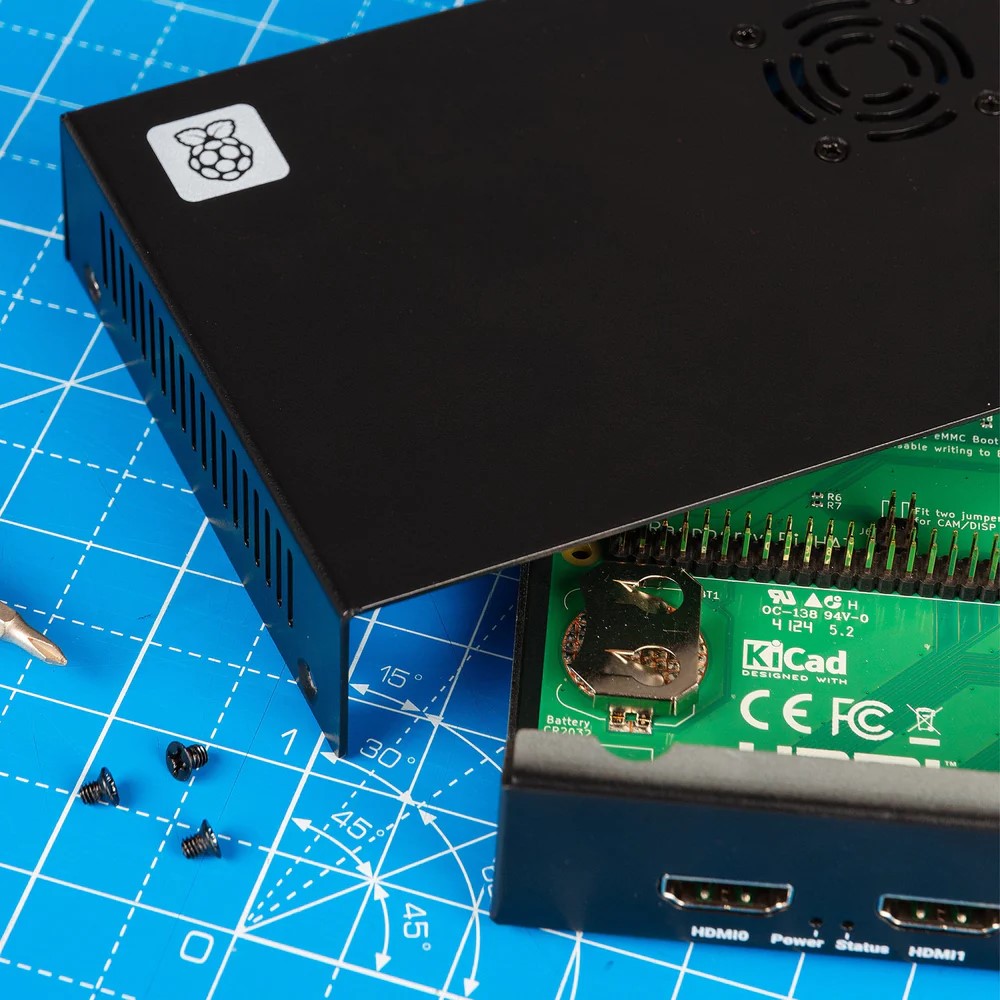

A caixa 'Raspberry Pi Compute Module 5 IO Case' é um invólucro metálico de alta qualidade, composto por duas peças, concebido para a placa IO do Compute Module 5 e o próprio Compute Module 5.
Oferece espaço para acessórios conectados à placa IO, como um SSD M.2 ou um PoE+ HAT+. A caixa inclui ranhuras para permitir a ligação de câmaras CSI-2 ou ecrãs DSI e conta com uma ventoinha integrada controlável para suportar a regulação térmica em aplicações de maior potência.

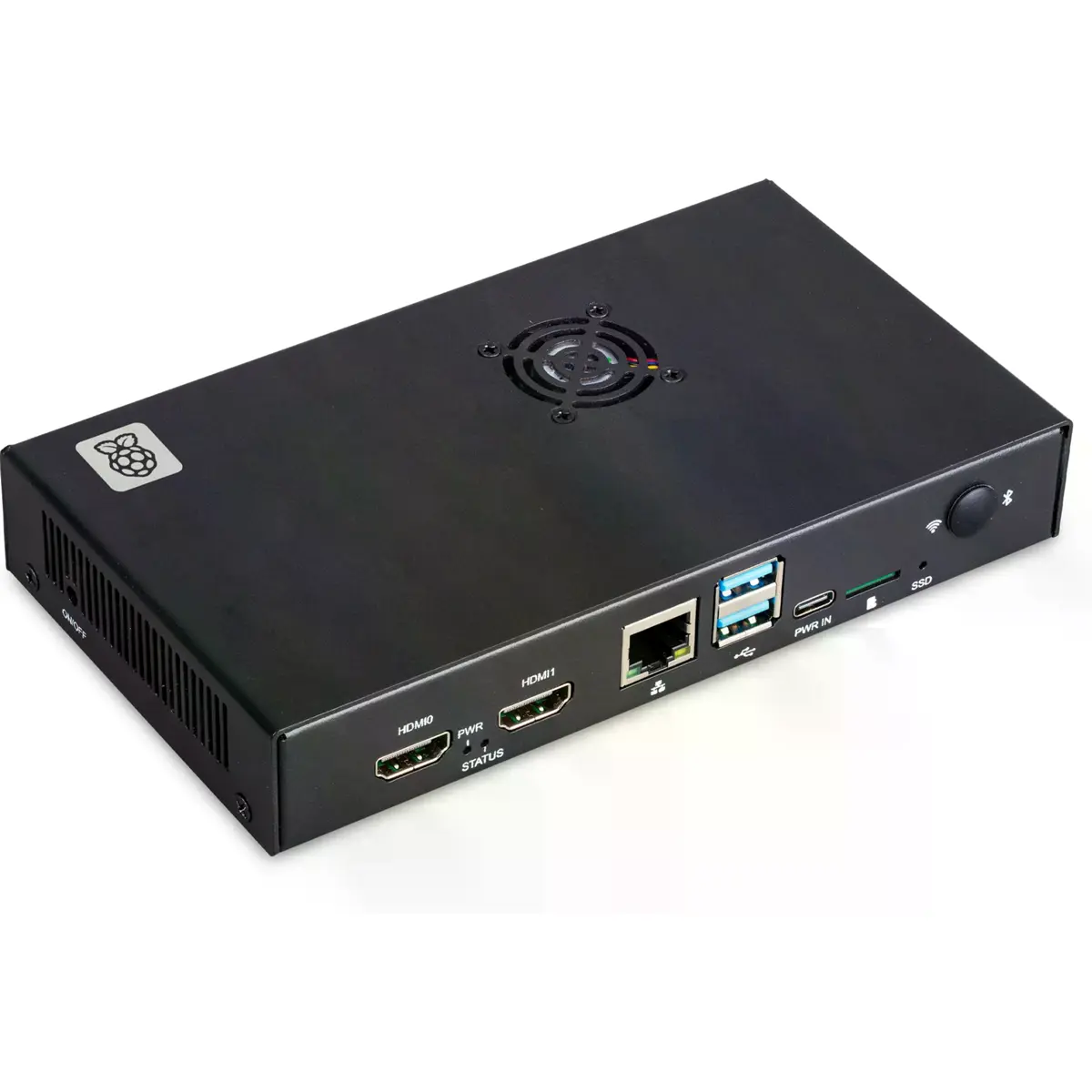

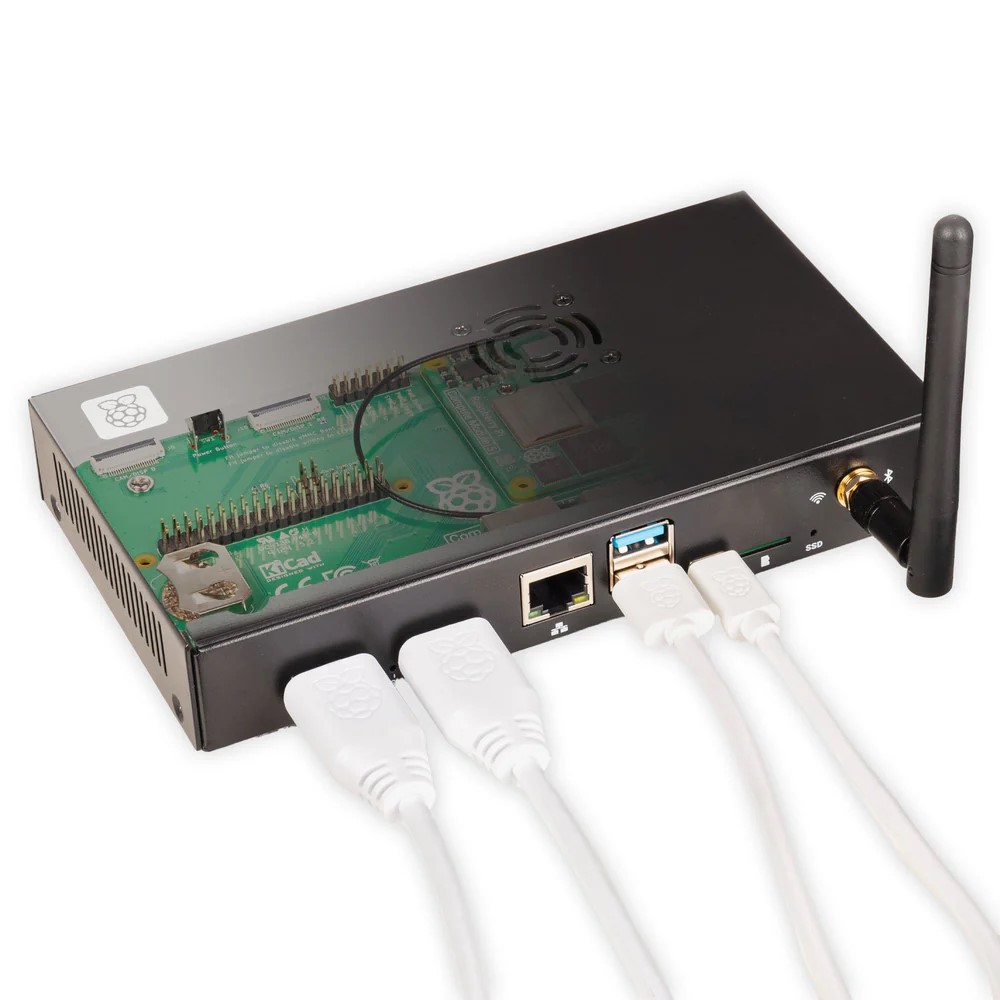

Recortes laterais na caixa permitem o acesso aos conectores HDMI, Ethernet, USB-A, USB-C (alimentação) e ao slot para cartão SD. Também inclui um orifício de montagem para uma antena sem fios externa.
A ventoinha, integrada na caixa, pode ser ligada ao conector de 4 pinos da placa IO para melhorar o desempenho térmico. Se preferir utilizar o 'Raspberry Pi Compute Module 5 Passive Cooler' (não incluído na embalagem) ele também pode ser instalado dentro da caixa, mas, para isso é necessário remover a ventoinha da caixa.
ESPECIFICAÇÕES
◾ Caixa
- Dimensões: 170 mm x 94 mm x 28 mm
- Peso: Aprox. 350 g
- Construção: Chapa metálica
◾ Ventoinha DC sem escovas
- Tensão de funcionamento: 5V DC (3,5 – 5,5V)
- Conector: de 4 pinos, para a placa IO
- Tensão de arranque: ≥ 3,5V
- Consumo de energia: 0,85W
- Corrente nominal: 0,18 ± 0,02A
- Velocidade máxima: 8000 RPM ± 15% (a 25℃, após 3 – 5 minutos em funcionamento)
- Fluxo de ar máximo: 2,46 CFM
- Nível de ruído: 21,7 dB
- Comprimento do cabo: 150 mmNOTAS
◾ O CM5 e a placa de IO não estão incluídos.
◾ A placa
Raspberry Pi Compute Module 5 IO expõe todas as interfaces do Compute Module 5. Serve como uma plataforma de desenvolvimento e como uma placa base de referência (com ficheiros de design em formato KiCad), reduzindo o tempo de comercialização para os seus projetos baseados no Compute Module 5.
