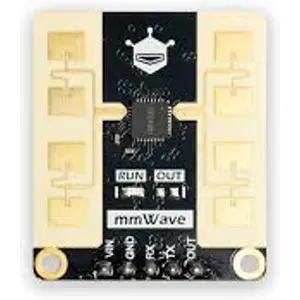

El sensor de presencia de ondas milimétricas C4001 funciona con una señal de longitud de onda de 24GHz. Presenta un ángulo de detección horizontal de 100°, con un alcance de detección de presencia de 16 metros y un alcance de detección de movimiento y medición de distancia de 25 metros. Este sensor es ideal para la detección de presencia humana, la monitorización ambiental y proyectos de vigilancia en tiempo real.
En comparación con otros tipos de sensores de presencia, como los infrarrojos y ultrasónicos, el sensor C4001 (25m) destaca por su capacidad para detectar tanto objetos estáticos como en movimiento. Además, ofrece una robusta resistencia a la interferencia, lo que lo hace menos susceptible a variaciones de temperatura, fluctuaciones en la luz ambiente y ruido de fondo. Independientemente de que la persona esté sentada, durmiendo o en movimiento, el sensor detecta rápidamente y con alta sensibilidad su presencia.
Características
- Detección de humanos: Alcance de detección de hasta 16 metros y alcance de detección de movimiento de hasta 25 metros.
- Detección de distancia: Alcance de 1,2 metros a 25 metros.
- Detección de velocidad: Alcance de 0,1 metros por segundo a 10 metros por segundo.
- Robusta capacidad de antiinterferencias: No se ve afectado por nieve, niebla, temperatura, humedad, polvo, luz, ruido, entre otros.
- Control de salida de alto y bajo nivel: Mediante puertos I/O.
- Control de entrada y salida: A través de puerto serial.
- Dimensiones reducidas: Fácil de integrar.
Aplicaciones
- Detección de humanos
- Detección de distancia y velocidad
- Monitorización ambiental
- Automatización industrial
- Monitorización y seguimiento en tiempo real
Especificaciones
- Tensión de funcionamiento: 3.3/5V
- Alcance máximo de detección: 25m
- Ángulo del haz: 100x40°
- Modo de modulación: FMCW
- Frecuencia de funcionamiento: 24GHz
- Temperatura de funcionamiento: -40~85℃
- Tasa de transmisión: 9600
- Dimensiones: 26x30mm
Las diferencias entre el sensor de presencia de ondas milimétricas y el sensor infrarrojo
Detección de distancia y velocidadEl sensor de presencia de ondas milimétricas C4001 (25 m) utiliza modulación Frequency Modulated Continuous Wave (FMCW) para medir distancia y velocidad. Tiene un alcance máximo de medición de 25 metros para distancia y un alcance de medición de velocidad de 0,1 a 10 metros por segundo.
FMCW es un sistema de radar basado en Frequency Modulated Continuous Wave. A diferencia del radar de pulso tradicional, el radar FMCW emite continuamente una serie de señales de onda continua con frecuencias gradualmente variables mientras, simultáneamente, recibe las señales reflejadas. Al analizar las señales recibidas, se pueden obtener mediciones de parámetros como distancia, velocidad y ángulo.
En comparación con la tecnología de radar de pulso tradicional, el radar FMCW puede medir continuamente la distancia de los objetos. Al utilizar el efecto Doppler, también puede obtener información de velocidad de los objetos objetivo. Esto lo hace adecuado para aplicaciones que requieren monitorización del estado de movimiento de los objetos objetivo. Además, el radar FMCW puede realizar barrido de frecuencia continua, proporcionando una mayor resolución de medición. Como no necesita esperar a que la señal de eco regrese, es adecuado para aplicaciones que requieren monitorización y seguimiento en tiempo real de los objetos objetivo.
Rango de detección del sensor de cuerpo humano de ondas milimétricas
¿Qué es un sensor de radar de ondas milimétricas?La tecnología de radar de ondas milimétricas es una tecnología de detección sin contacto usada para detectar objetos y proporcionar información sobre su distancia, velocidad y ángulo (en el caso de humanos, por ejemplo). Las señales emitidas por sensores de ondas milimétricas caen dentro del espectro de alta frecuencia con longitudes de onda entre 24 GHz y 300 GHz, también conocido como banda milimétrica (mm).
Método de instalaciónEl sensor de cuerpo humano de ondas milimétricas es sensible al método de instalación, y una instalación inadecuada puede afectar al rendimiento y a la funcionalidad del sensor. Los métodos de instalación comúnmente usados para este módulo incluyen instalación superior, instalación inferior, instalación horizontal e instalación inclinada hacia abajo.
Diagrama de instalación superior del sensor de cuerpo humano de ondas milimétricas
Instalación inferior del sensor de cuerpo humano de ondas milimétricas
Diagrama de cableado del sensor de cuerpo humano de ondas milimétricas y Arduino Uno
