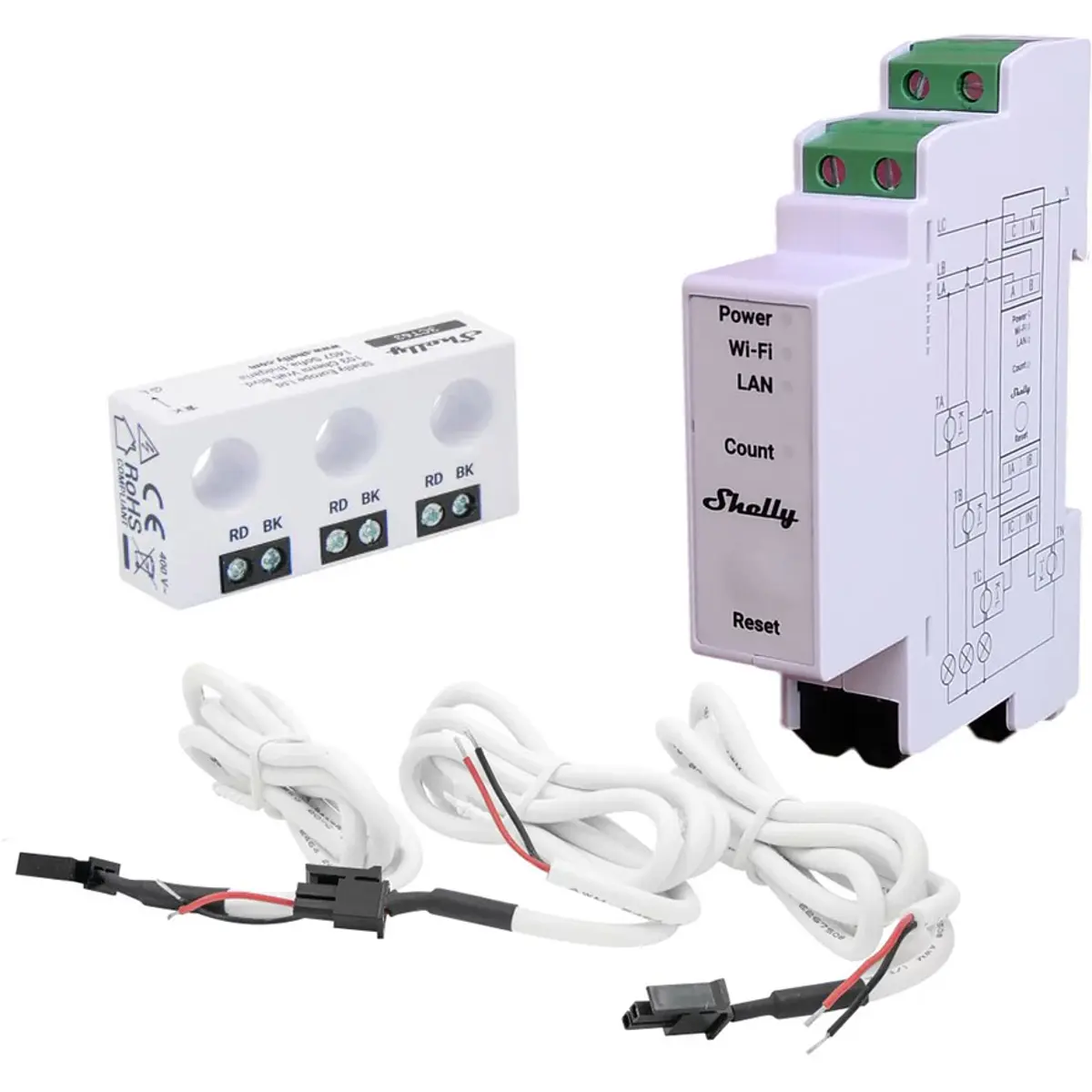

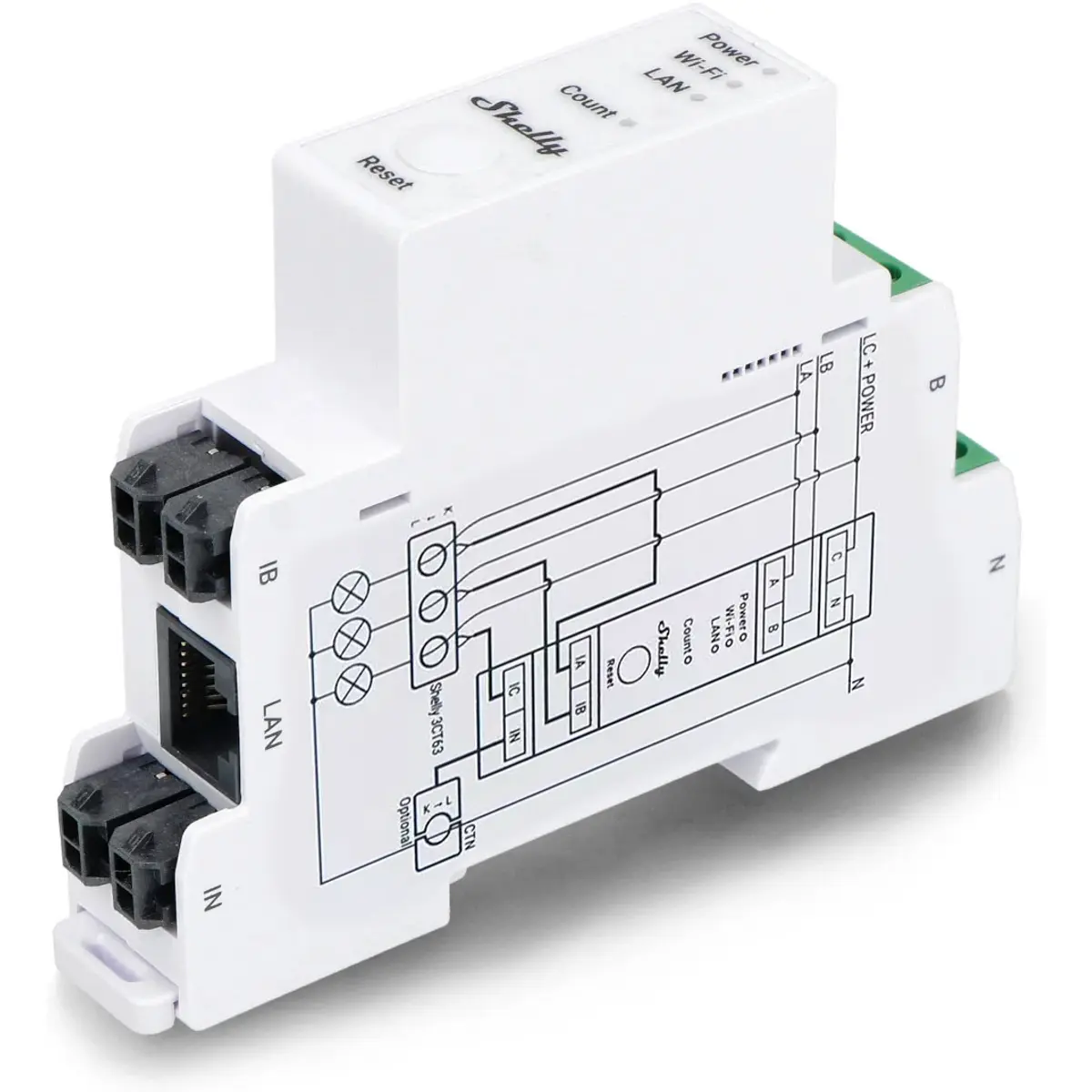

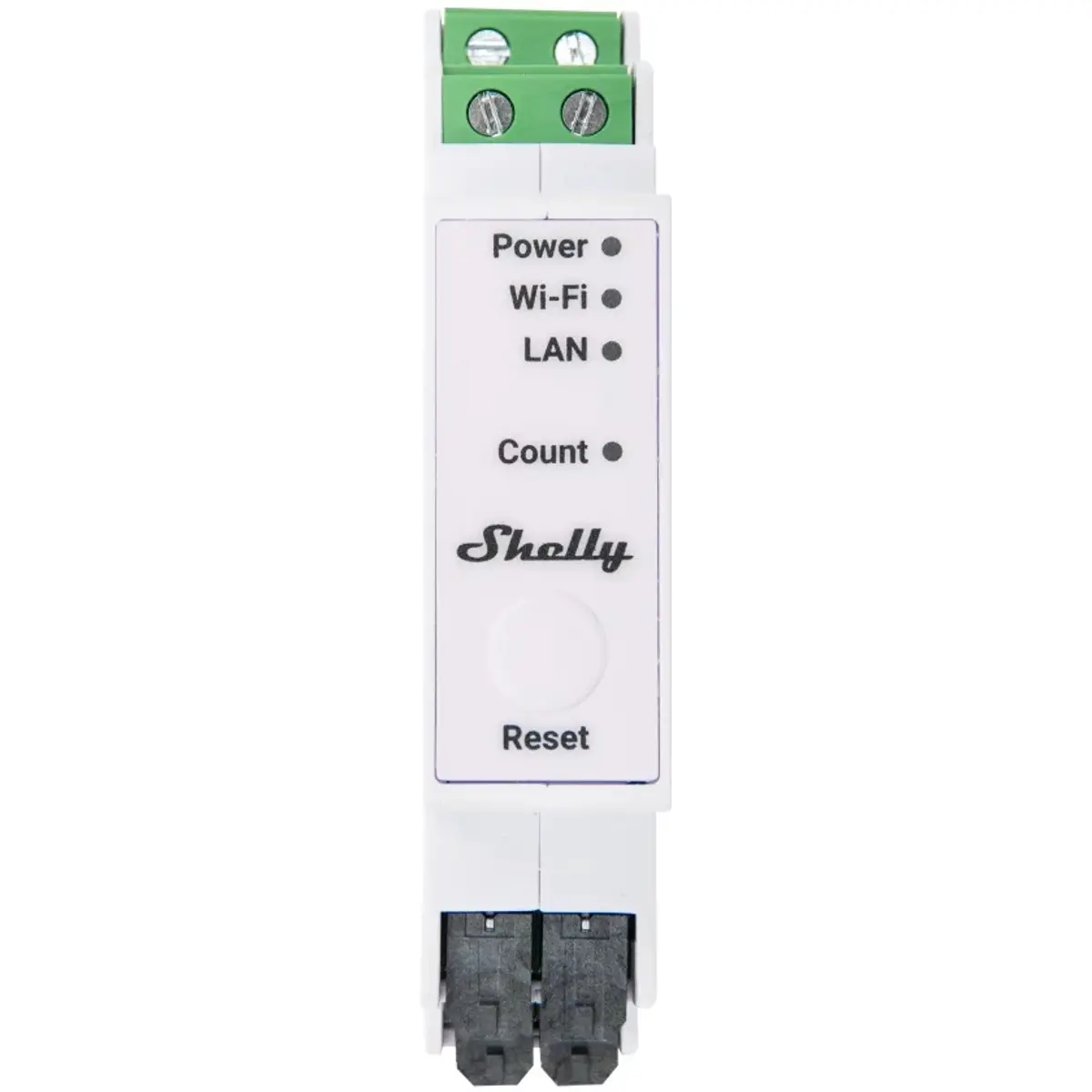

O Shelly Pro 3EM-3CT63 é um medidor de energia avançado, ideal para monitorizar o consumo elétrico em instalações trifásicas ou monofásicas. Projetado para montagem em calha DIN, este dispositivo destaca-se pela sua precisão e versatilidade, sendo adequado tanto para ambientes residenciais como industriais. Equipado com um transformador de corrente trifásico de 63A, o Shelly Pro 3EM-3CT63 permite medir o consumo de energia de forma precisa, em tempo real, com capacidade de armazenar dados até 60 dias, facilitando a análise de consumo e a gestão de cargas elétricas.
Com toda a flexibilidade do firmware gen2 e conetividade Wi-Fi/LAN, dispõe de conexões estáveis, fiáveis e seguras. Pode funcionar de forma autónoma, numa rede local, ou através de serviços de domótica na nuvem, através de Modbus, MQTT, HTTP e WebSocket (todas as ligações de entrada suportam TLS).
O Shelly Pro 3EM-3CT63 não só regista o consumo acumulado, como também monitoriza tensões, correntes e potências ativas e aparentes para cada fase ou canal, permitindo uma visão detalhada do uso de energia. A sua compatibilidade com sistemas fotovoltaicos torna-o ideal para instalações de energias renováveis, enquanto o suporte a MODBUS e a capacidade de criação de scripts avançados aumentam a sua adaptabilidade a diferentes cenários industriais e comerciais.
CARACTERÍSTICAS:
● Medição de energia: Monitoriza até 3 circuitos monofásicos em simultâneo ou 1 circuito trifásico.

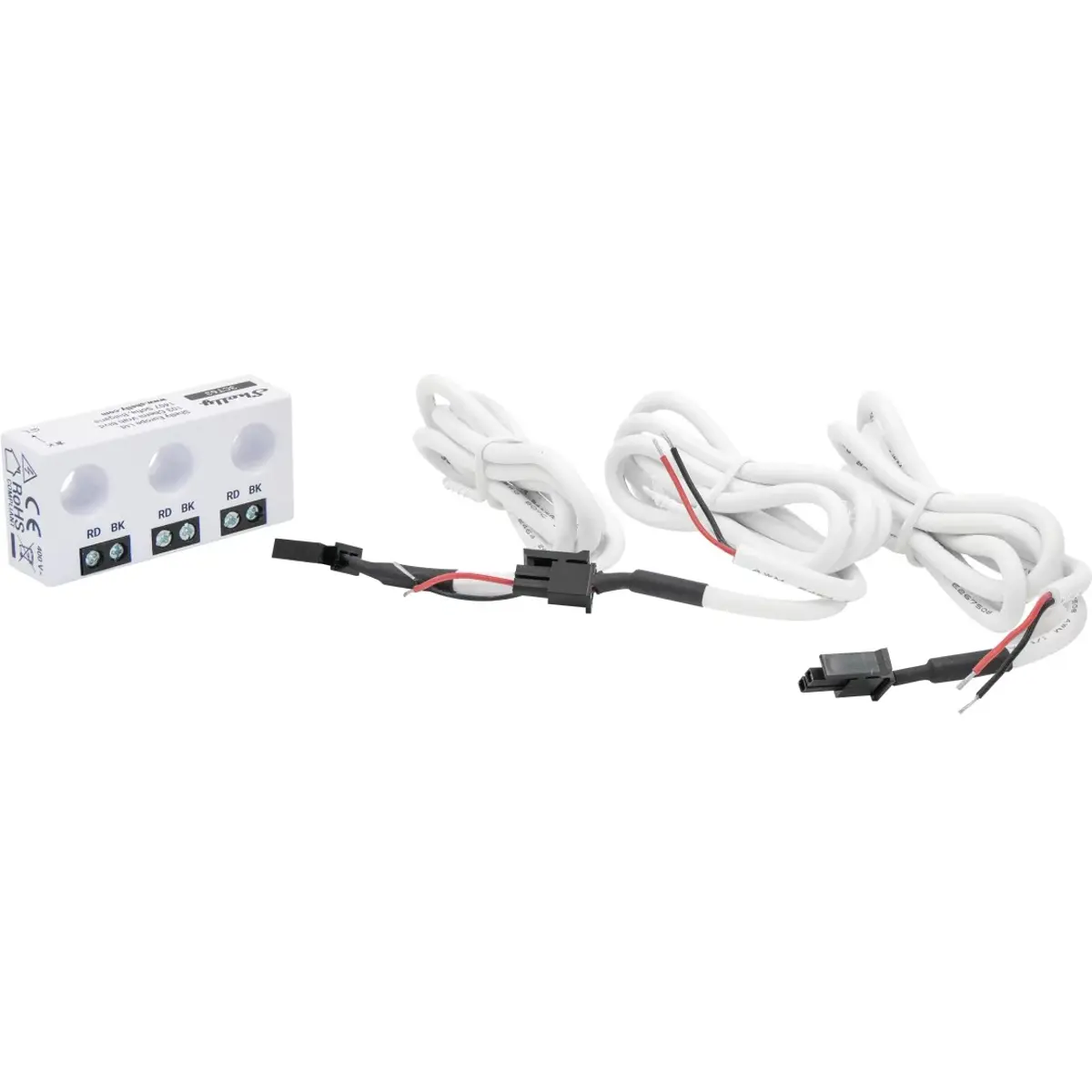

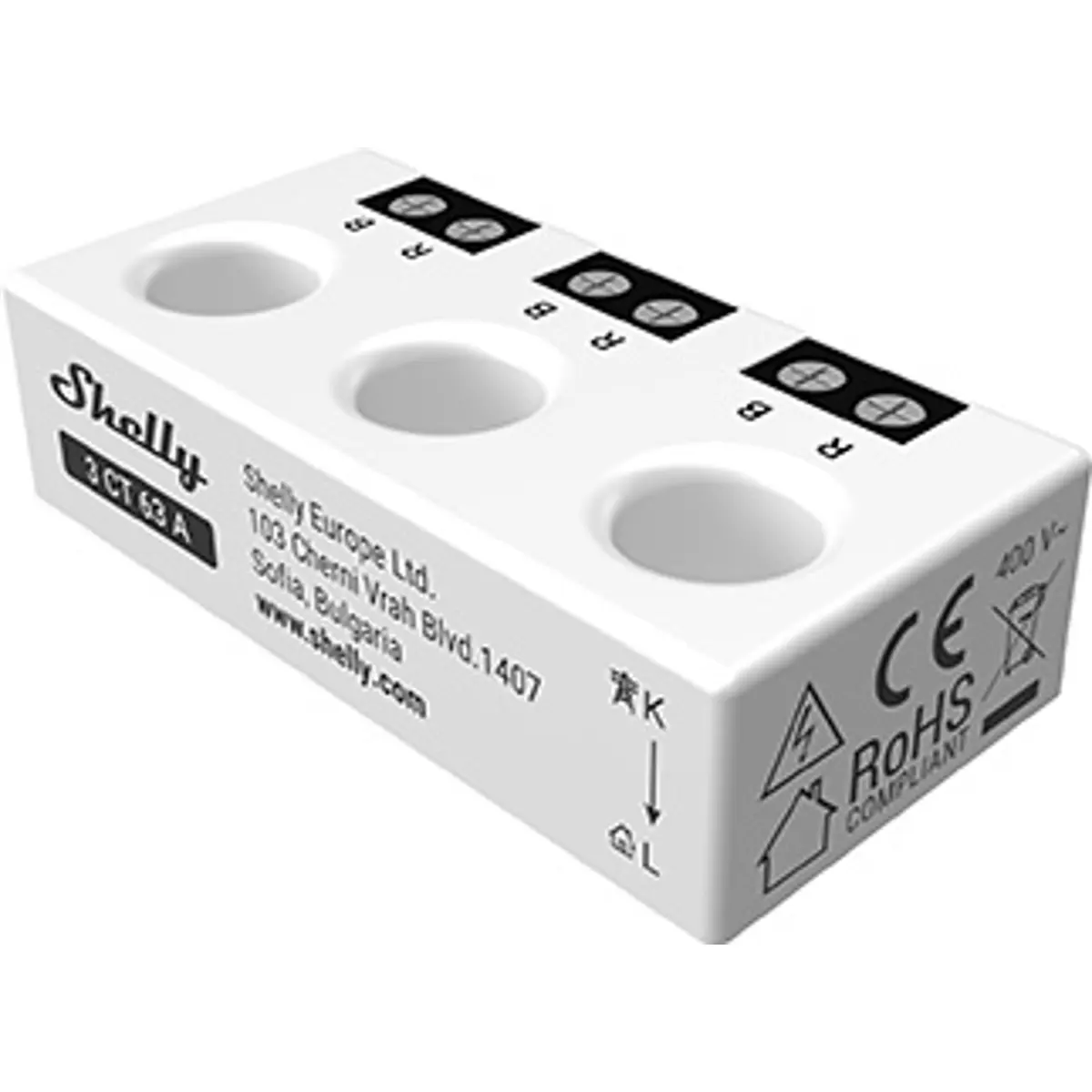

● Inclui transformador de intensidade trifásico (TI): especialmente concebido pela Shelly, o pequeno TI que acompanha este Shelly, mede as intensidades de 3 correntes, até 63A.
● Medição nos 4 quadrantes: Mede energia ativa e reativa (capacitiva e indutiva), tanto consumida como gerada.
● Classe de precisão B (energia ativa): Precisão de medição de 1%.
● Registo local de dados: armazena os dados numa memória não volátil, no próprio dispositivo, com intervalos de 1 minuto e capacidade de 60 dias.
● Relógio de tempo real: Assegura que os dados registados mantêm a hora e data corretas, mesmo em caso de interrupção da ligação à internet.
● Montagem em calha DIN: Facilita a instalação em quadros elétricos, ocupando pouco espaço.
● Funcionalidade de scripts: Suporte total para mJS scripting, permitindo criar funcionalidades adicionais.
● Conectividade LAN, Wi-Fi e Bluetooth: Conexão LAN para maior segurança e fiabilidade, com uso simultâneo de Wi-Fi e LAN como backup.
● Suporte MODBUS: Facilita a implementação em instalações industriais existentes.
● Sinal ótico: Também indica o consumo de energia através de impulsos ópticos (sinal luminoso).
● Controlo de contactores externos: Possibilidade de controlar cargas externas de forma automática ou com base em scripts, quando combinado com o acessório Shelly 3EM Switch Add-on.
● Compatível com sistemas fotovoltaicos: Adequado para monitorização de instalações com painéis solares.
ESPECIFICAÇÕES:
◾ Elétricas
- Alimentação: 100 - 260 V~ 50/60 Hz
- Consumo de energia: < 3 W
- Resistência elétrica do Shelly 3CT63: 1000 V~, 60 seg
◾ Sensores e medidores
- Sensor de temperatura interna: Sim
- Voltímetros (RMS para cada fase): 100 - 260 V
- Precisão dos voltímetros: ±1 %
- Amperímetros (RMS via TI para cada fase e o Neutro): 0 - 63 A
- TI compatível: 3CT63
- Precisão dos amperímetros: ±1 % (2 - 63 A) | ±2 % (1 - 2 A) | ±5 % (0 - 1 A)
- Medidores de potência e energia:
· Potência ativa e aparente
· Energia ativa e aparente
· Fator de potência
· Energia ativa fundamental
· Energia reativa fundamental
- Calibração mínima da carga entre canais: 500 W por canal
- Limite de carga nula: 30 VA por canal
- Armazenamento de dados de medição: Pelo menos 60 dias, com resolução de 1 min
- Exportação de dados:
· CSV para valores de qualidade de energia gravados
· Exportação em formato JSON via RPC
◾ WiFi
- Banda de RF: 2400 - 2495 MHz
- Potência máxima de RF: < 20 dBm
- Protocolo: 802.11 b/g/n
- Alcance:
· Até 50 m ao ar livre
· Até 30 m em ambientes fechados
· (depende das condições locais)
◾ Bluetooth
- Protocolo: 4.2
- Banda de RF: 2400-2483,5 MHz
- Potência máxima de RF: < 4 dBm
- Alcance:
· Até 30 m ao ar livre
· Até 10 m em ambientes fechados
· (depende das condições locais)
◾ Unidade de microcontrolador
- CPU: ESP32-D0WDQ6
- Memória flash: 16 MB
◾ Capacidades de firmware
- Webhooks (ações de URL): 20 com 5 URLs por hook
- Extensor de alcance Wi-Fi: Sim
- Gateway BLE: Sim
- Scripting: Sim
- MQTT: Sim
- Criptografia: Sim
◾ Ambientais
- Temperatura ambiente de trabalho: -20°C a 40°C
- Humidade: 30% a 70% RH
- Altitude máxima: 2000 m
◾ Físicas
- Dimensões (Altura x Largura x Profundidade):
· Shelly Pro 3EM-3CT63: 94x19x69 mm
· Shelly 3CT63: 14x54x26 mm
- Peso:
· Shelly Pro 3EM-3CT63: 62 g
· Shelly 3CT63: 32 g
- Abertura do TI: Ø9 mm
- Diâmetro do fio: 6 mm / 10 AWG
- Torque máximo dos terminais de parafuso: 0,4 Nm
- Secção do condutor:
· Shelly Pro 3EM-3CT63: 0,5 a 2,5 mm² / 20 a 14 AWG
· Shelly 3CT63: 0,2 a 2,5 mm² / 24 a 14 AWG
- Comprimento do condutor descarnado: 6 a 7 mm / 0,24 a 0,28 in
- Montagem:
· Shelly Pro 3EM-3CT63: calha DIN
· Shelly 3CT63: Auto-sustentável nos fios de fase
- Material da caixa: Plástico
- Cor da caixa: Branco
NOTA:
Este dispositivo não tem um relé incorporado, ele apenas efetua medições e registo de dados, mas pode ser ligado a um Shelly 3EM Switch Add-on para controlo de uma pequena carga monofásica (2A) ou de um contactor.
Informação adicional:
▶ Site oficial da Shelly (EN)
▶ Shelly Knowledge Base
▶ Manual de instruções (PDF)
Esquema interno simplificado:

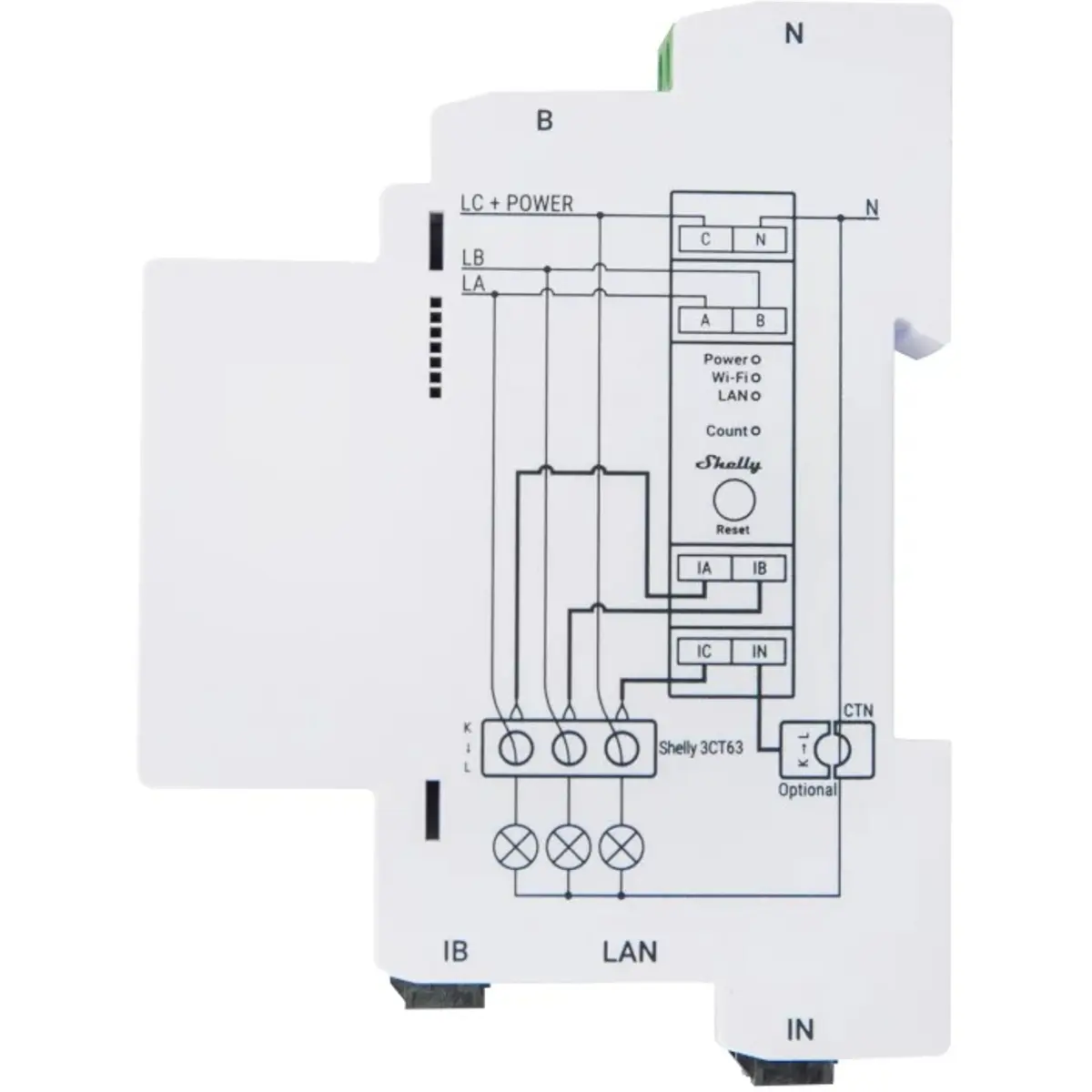

Esquemas de ligações:
Ligação do transformador de intensidade:
Interface para o Addon:
