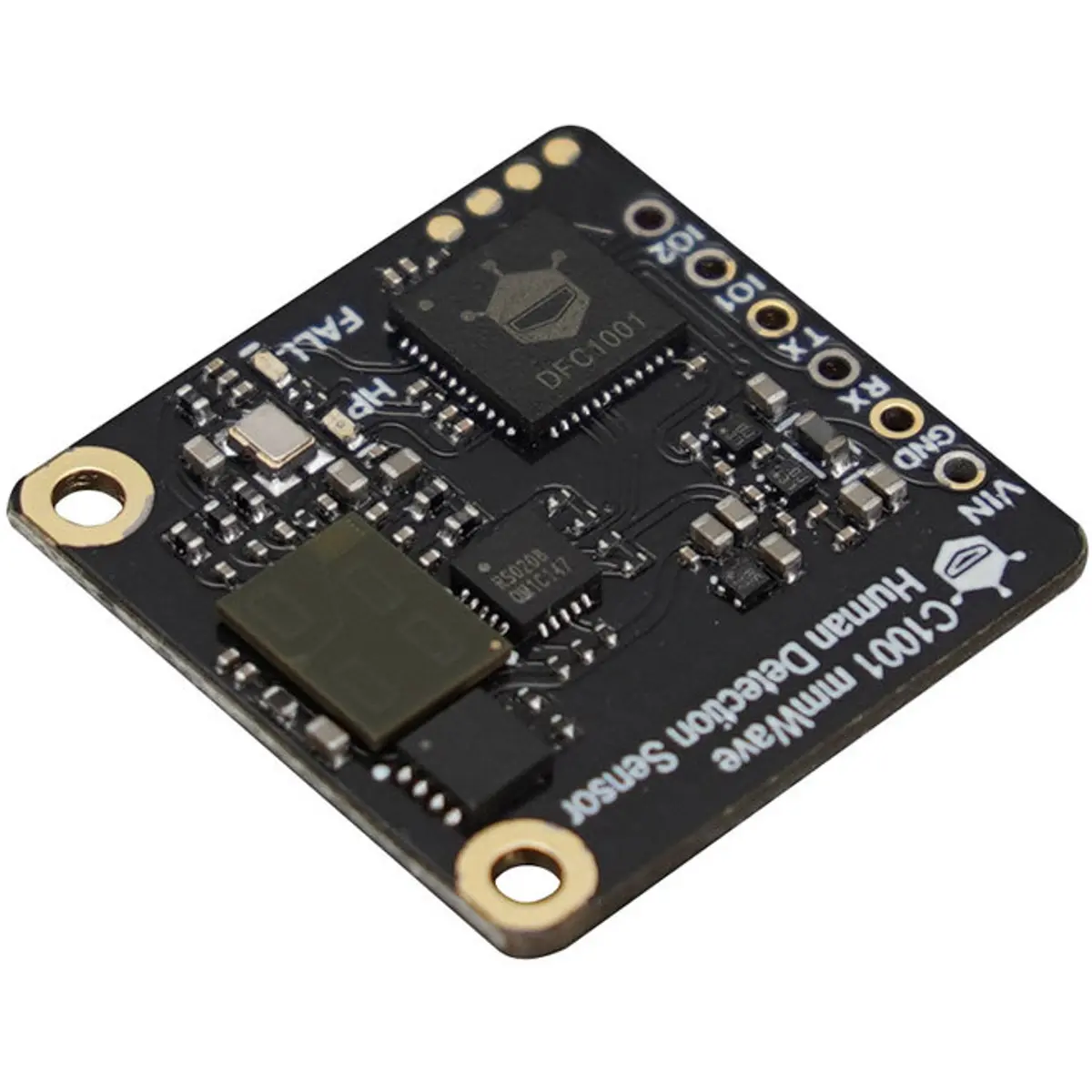

DFRobot C1001 - Sensor de radar de ondas milimétricas (mmWave) 60GHz para deteção de queda e monitorização do sono

Sensor de radar de ondas milimétricas 60GHz de alta precisão, projetado para detecção avançada de humanos. Ao contrário dos sensores de 24GHz, que se limitam à deteção de presença, velocidade e distância, o sensor C1001 oferece capacidades de deteção aprimoradas, incluindo deteção de quedas e monitorização do sono. A sua capacidade de reconhecer posturas humanas utilizando um algoritmo de imagem de nuvem de pontos permite a detecção de pessoas deitadas e o monitoramento preciso de sinais vitais. Este sensor pode detetar movimentos ou até quando uma pessoa permanece estática, tornando-o superior aos sensores tradicionais como PIR, que necessitam de movimento para detetar presença.


Aplicações:
- Sistema de deteção de quedas em ambientes internos
- Monitor de sono

Especificações:
- Tensão de Funcionamento: 5V
- Corrente de Funcionamento: ≤100mA
- Frequência de Funcionamento: 61~61.5GHz
- Potência de Transmissão: 6dBm
- Distância Máxima de Detecção: 11m
- Ângulo de Detecção do Radar: 100×100 graus
- Distância de Detecção do Sono (Peito): 0.4-2.5m
- Distância de Detecção de Respiração e Frequência Cardíaca (Peito): 0.4-1.5m
- Faixa de Medição da Respiração: 10-25 respirações por minuto
- Faixa de Medição da Frequência Cardíaca: 60-100 batimentos por minuto
- Temperatura de Funcionamento: -20~60°C
O sensor C1001 oferece capacidades de monitorização abrangentes, fornecendo informações precisas e detalhadas sobre a atividade humana, melhorando a segurança e o monitoramento de saúde, ao mesmo tempo que enriquece a experiência do utilizador. Compatível com placas de desenvolvimento ESP32, micro:bit e Arduino UNO, este sensor pode ser facilmente configurado e utilizado com o Arduino IDE.



O sensor C1001 apresenta um algoritmo de imagem de nuvem de pontos que reconhece com precisão as posturas humanas, incluindo a detecção de quando uma pessoa está deitada . Este relata efetivamente incidentes de queda, a duração da imobilidade e períodos de inatividade física. Com a capacidade de detectar movimento em uma ampla área (até 11 metros) quando montado no teto a uma altura de 2,7 metros, o C1001 garante a detecção precisa de queda. Essa capacidade aprimora o monitoramento de segurança, especialmente em cuidados com idosos, fornecendo alertas oportunos para incidentes de queda. Ao contrário de outros sensores que não conseguem detectar corpos estáticos, o C1001 se destaca no reconhecimento de movimento e imobilidade, o que o torna altamente confiável.

Monitoramento abrangente do sono

No modo de monitoramento do sono, o C1001 rastreia a presença e o movimento humano, analisando variações nos movimentos do corpo e nas taxas respiratórias ao longo da noite. Este mede com precisão a frequência respiratória e a frequência cardíaca a uma distância de 1,5 metros , oferecendo insights valiosos sobre a qualidade do sono e a saúde geral. Ao integrar esses parâmetros, o sensor fornece uma pontuação detalhada do sono, auxiliando em uma melhor compreensão dos padrões de sono e da saúde.



Suporte abrangente para configuração e instalação

O sensor de detecção humana C1001 mmWave vem com tutoriais de uso e configuração abrangentes e detalhados. Esses guias abrangem tudo, desde a configuração do hardware até a integração do software, garantindo uma implementação suave e desempenho ideal. Os tutoriais incluem:

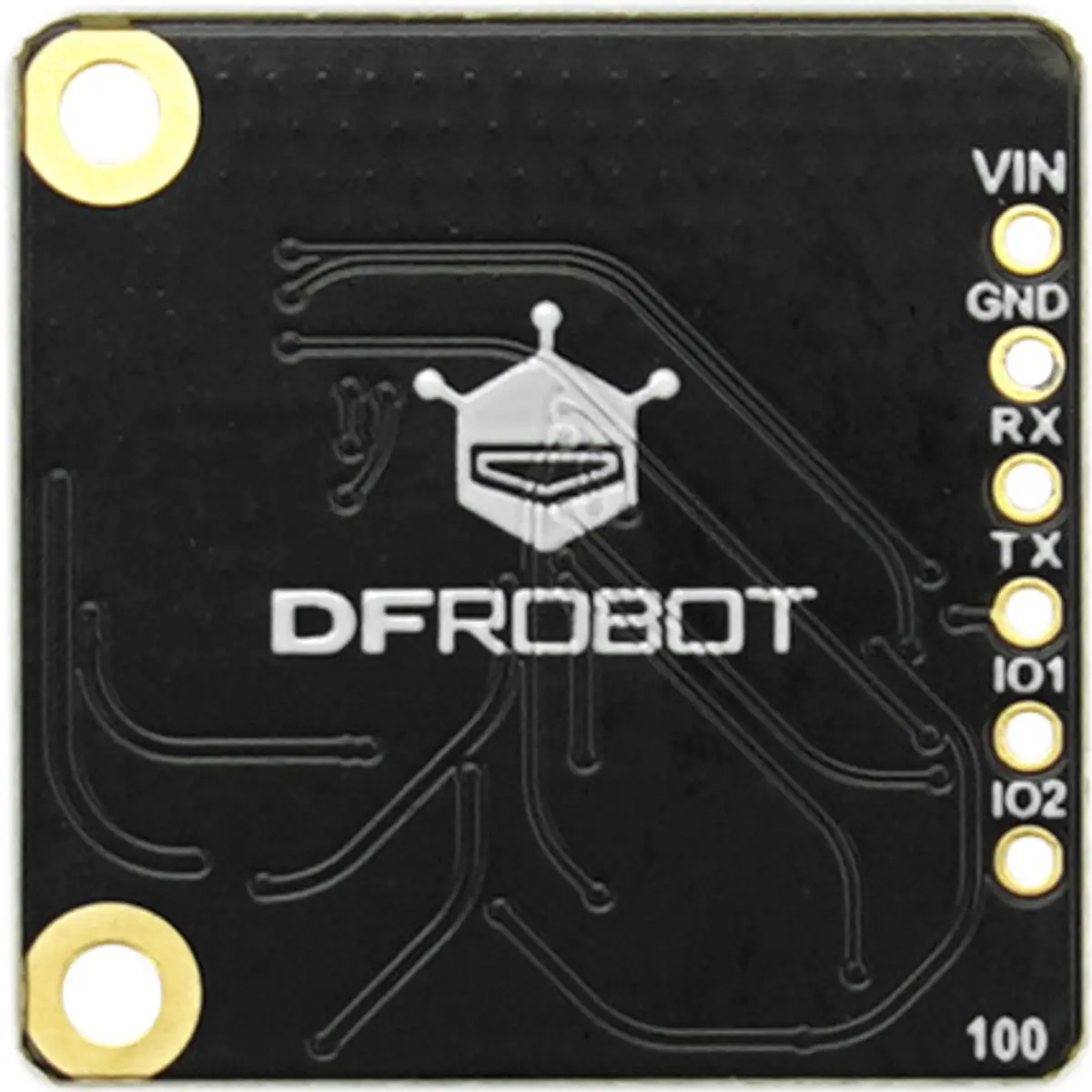

Definições de interface : Explicações claras dos pinos do sensor e suas funções para fiação e conexão simples.

Métodos de instalação : Instruções passo a passo para instalações superiores e laterais, com diagramas para garantir o posicionamento correto para os modos de detecção de queda e monitoramento do sono.

Código de exemplo : trechos de código prontos para uso para o Arduino IDE, completos com exemplos para detecção de quedas e monitoramento do sono para facilitar a configuração e os testes rápidos.

Etapas de demonstração prática : rotinas detalhadas para ajudar os usuários a acessar e interpretar dados de presença humana, frequência respiratória, frequência cardíaca e muito mais.

Aviso Legal Importante: Este produto não é um dispositivo médico certificado e não se destina a ser usado como um auxílio diagnóstico ou terapêutico. O fabricante não assume nenhuma responsabilidade por quaisquer alegações médicas ou relacionadas à saúde decorrentes do uso deste produto. Qualquer confiança no produto para fins médicos é de risco e critério exclusivos do usuário.
