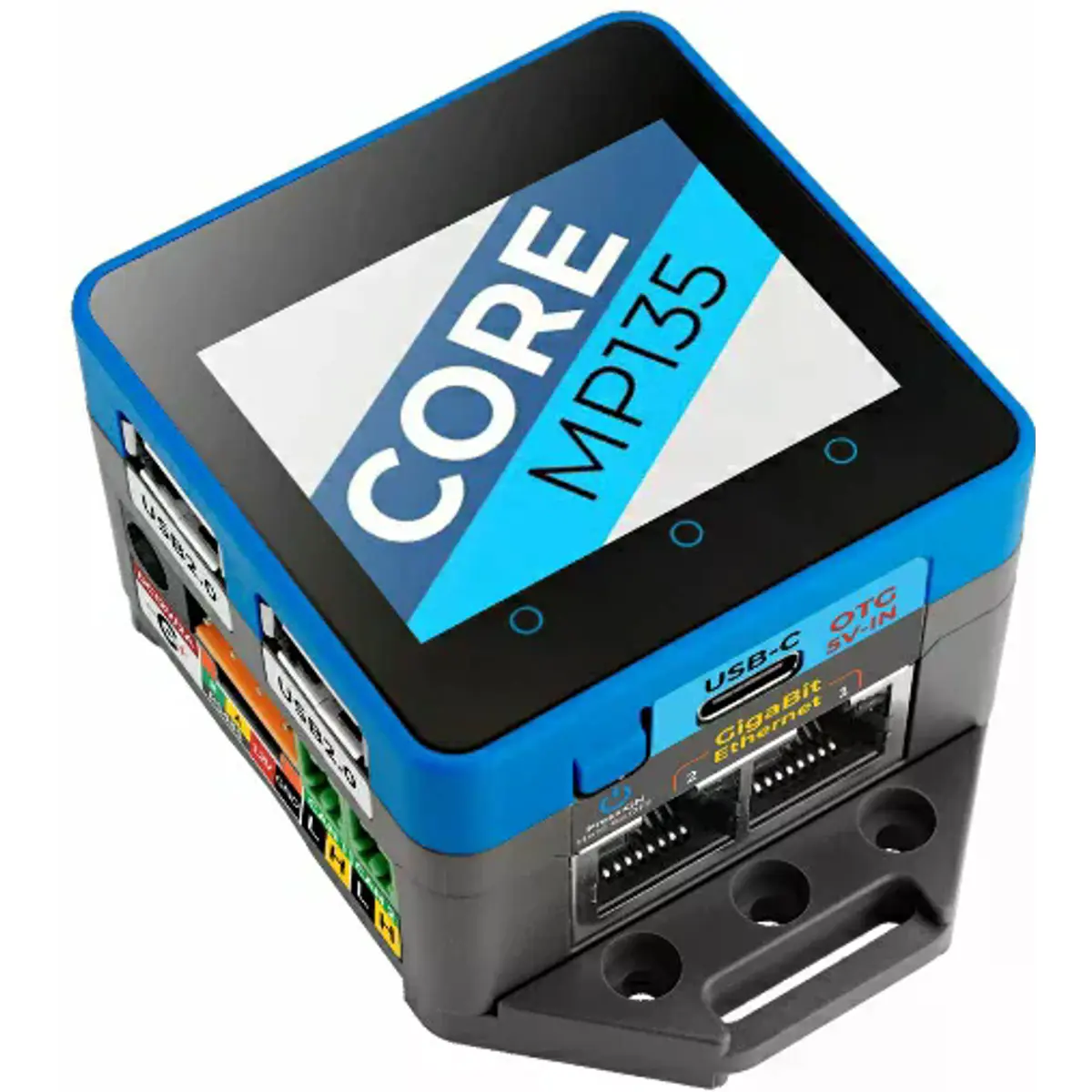

CoreMP135 é um host de controle industrial integrado baseado no chip STM32MP135DAE7 com Linux. Possui um processador Arm Cortex-A7 de núcleo único com frequência de até 1GHz e está equipado com 4Gb DDR3L SDRAM como memória de execução.

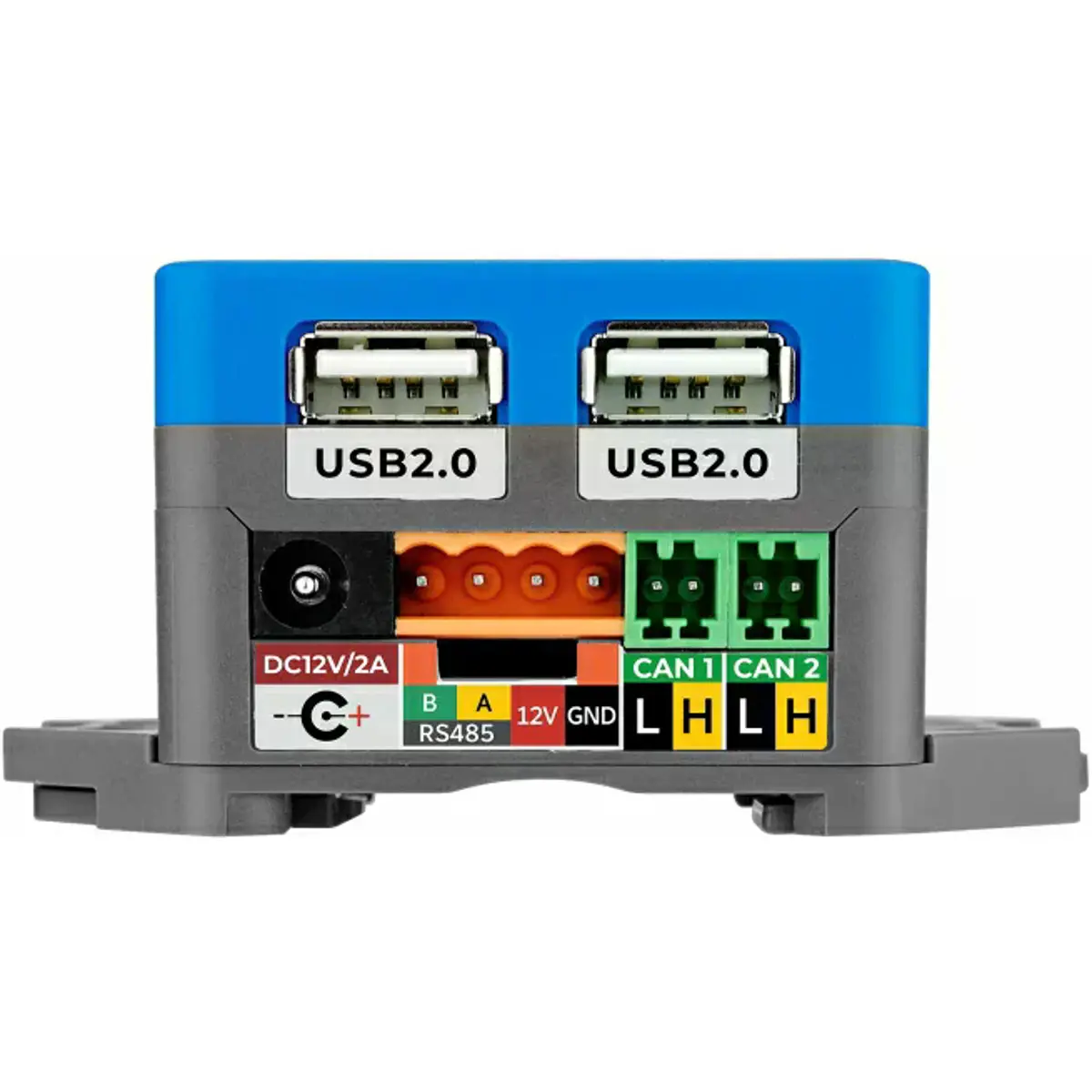

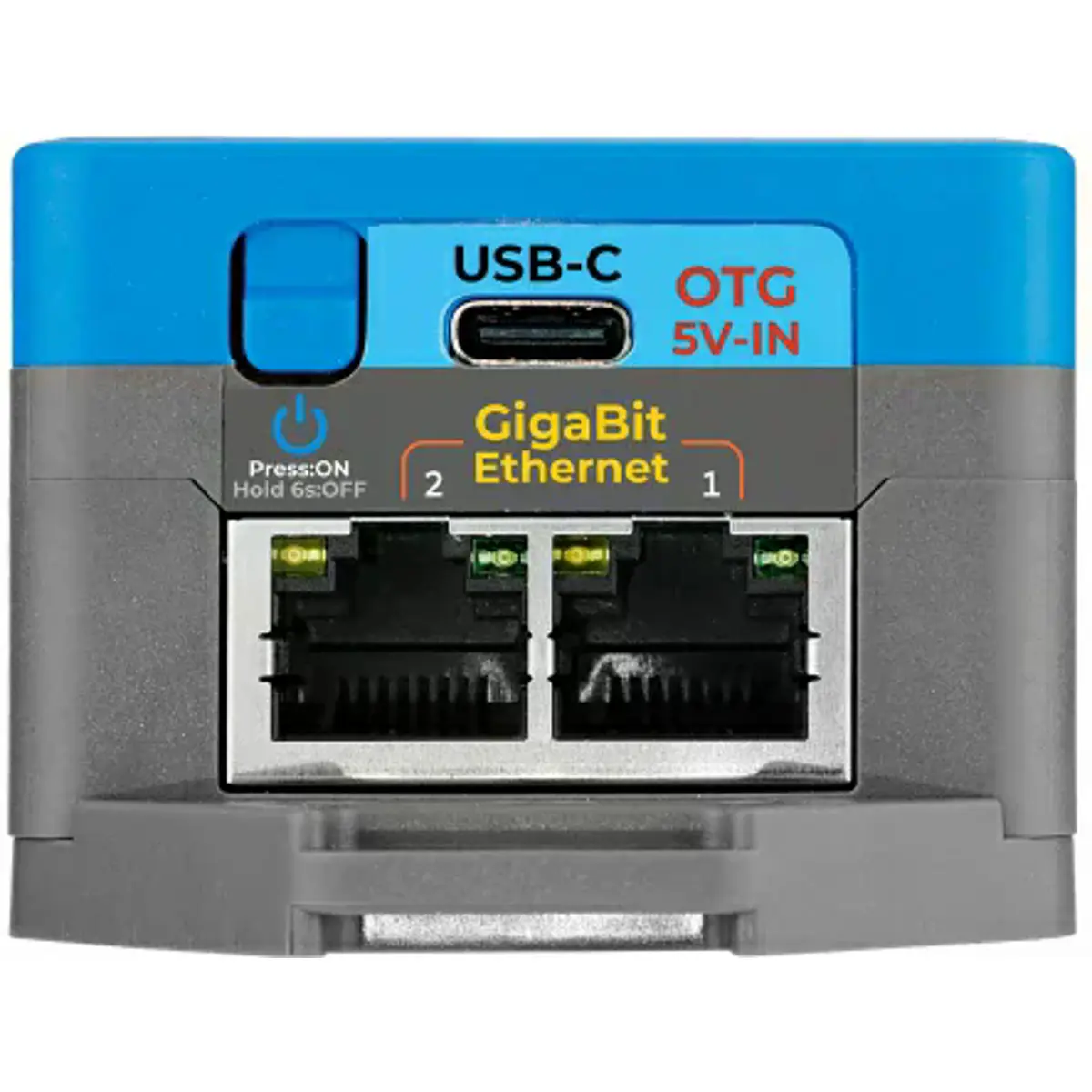

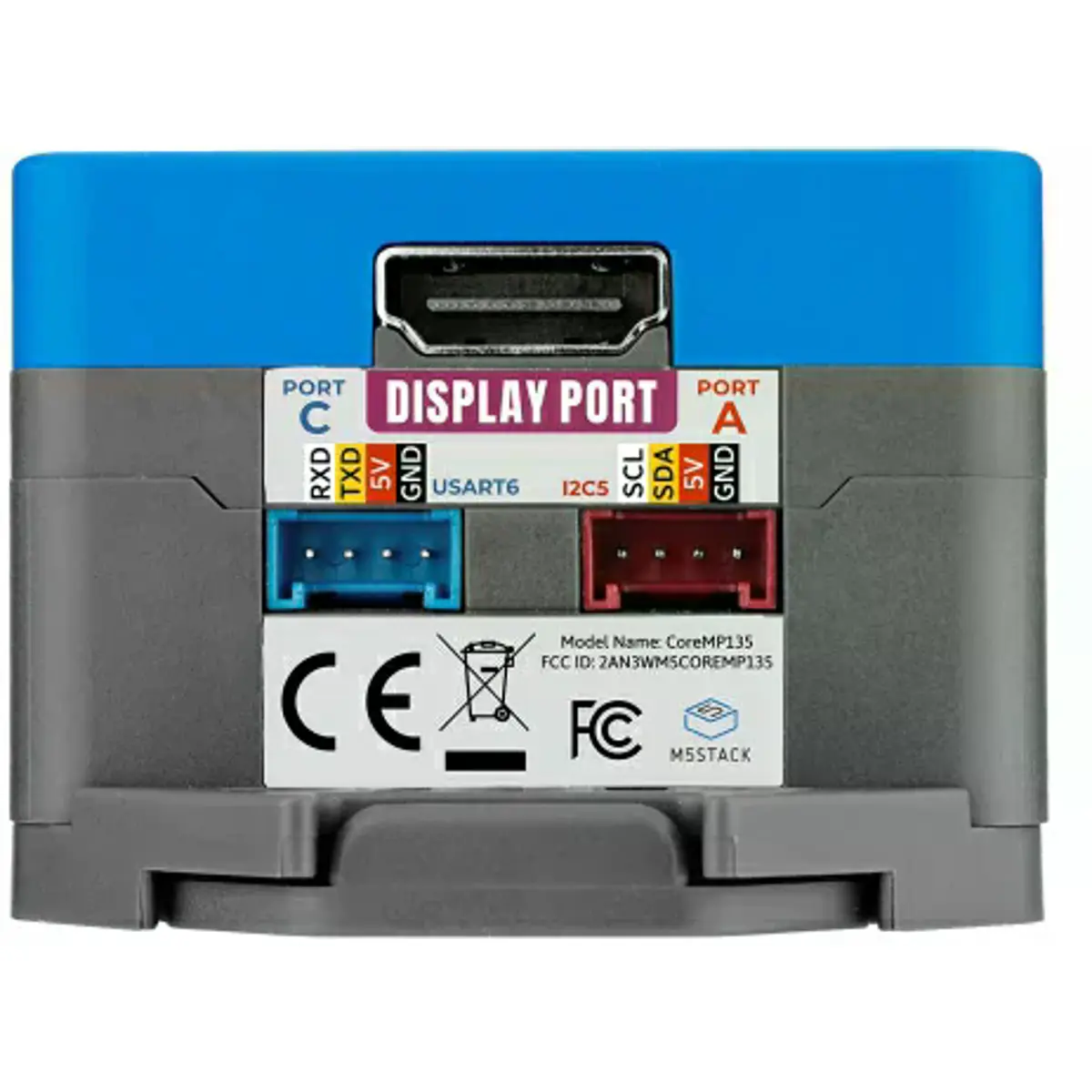

O dispositivo apresenta uma vasta gama de interfaces funcionais: 2 portas GbE, 1 saída de vídeo HD, 2 portas USB 2.0-A, 1 porta USB-C (com suporte a OTG e fornecimento de energia), slot para cartão MicroSD, 2 interfaces CAN FD e 1 interface PWR485 (entrada de energia 9~24V + RS485), além de 2 interfaces Grove (I2C & UART).

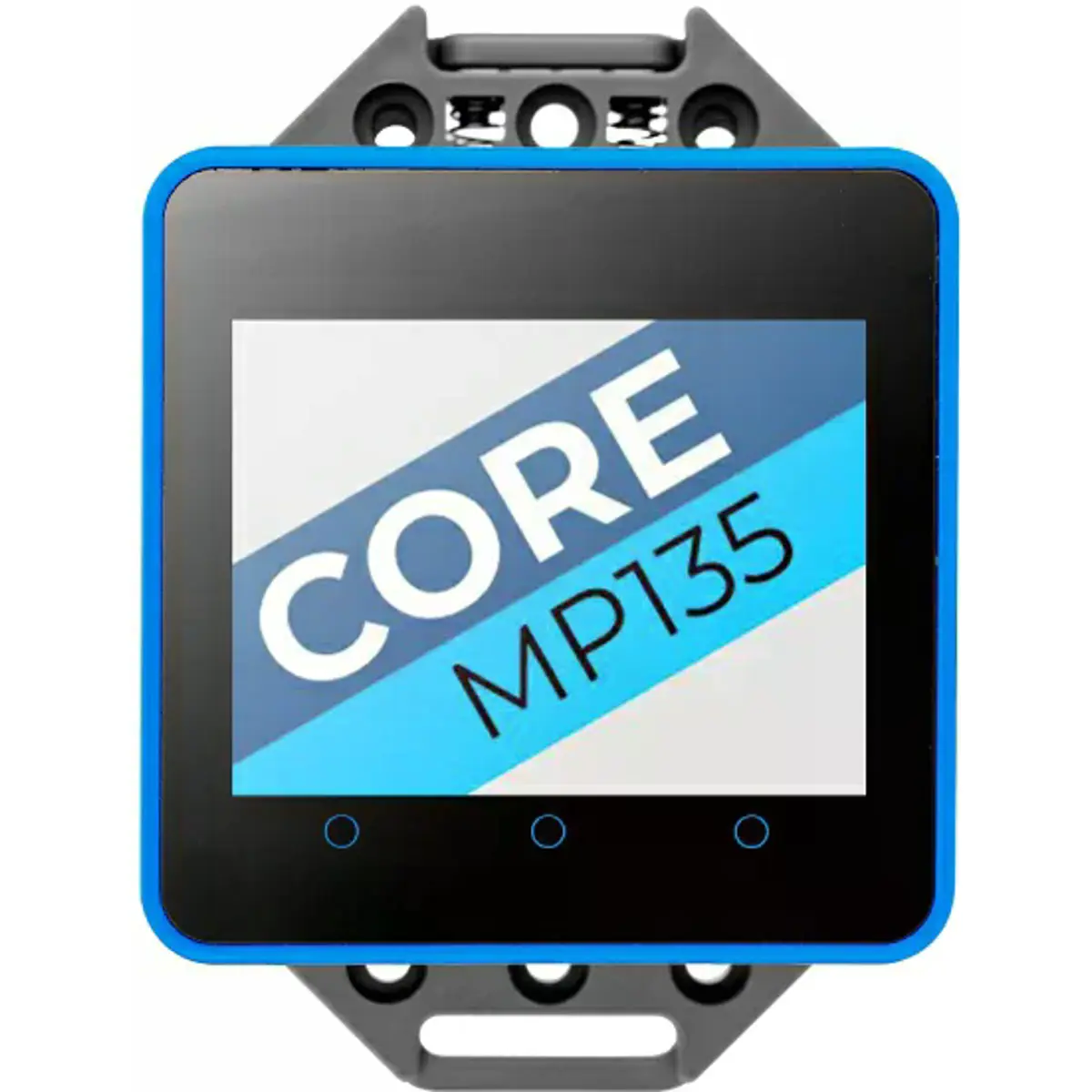

Em termos de interação homem-máquina, possui um ecrã tátil capacitivo de 2,0 polegadas e um altifalante de 1W (16 bits, conduzido por I2S). O dispositivo é projetado para baixo consumo de energia, utilizando o chip de gestão de energia AXP2101 e um RTC integrado (BM8563) para funções de despertar e suspensão programadas, além de suportar uma bateria recarregável. Inclui uma tomada de energia DC que suporta fonte de alimentação externa DC12V@2A.

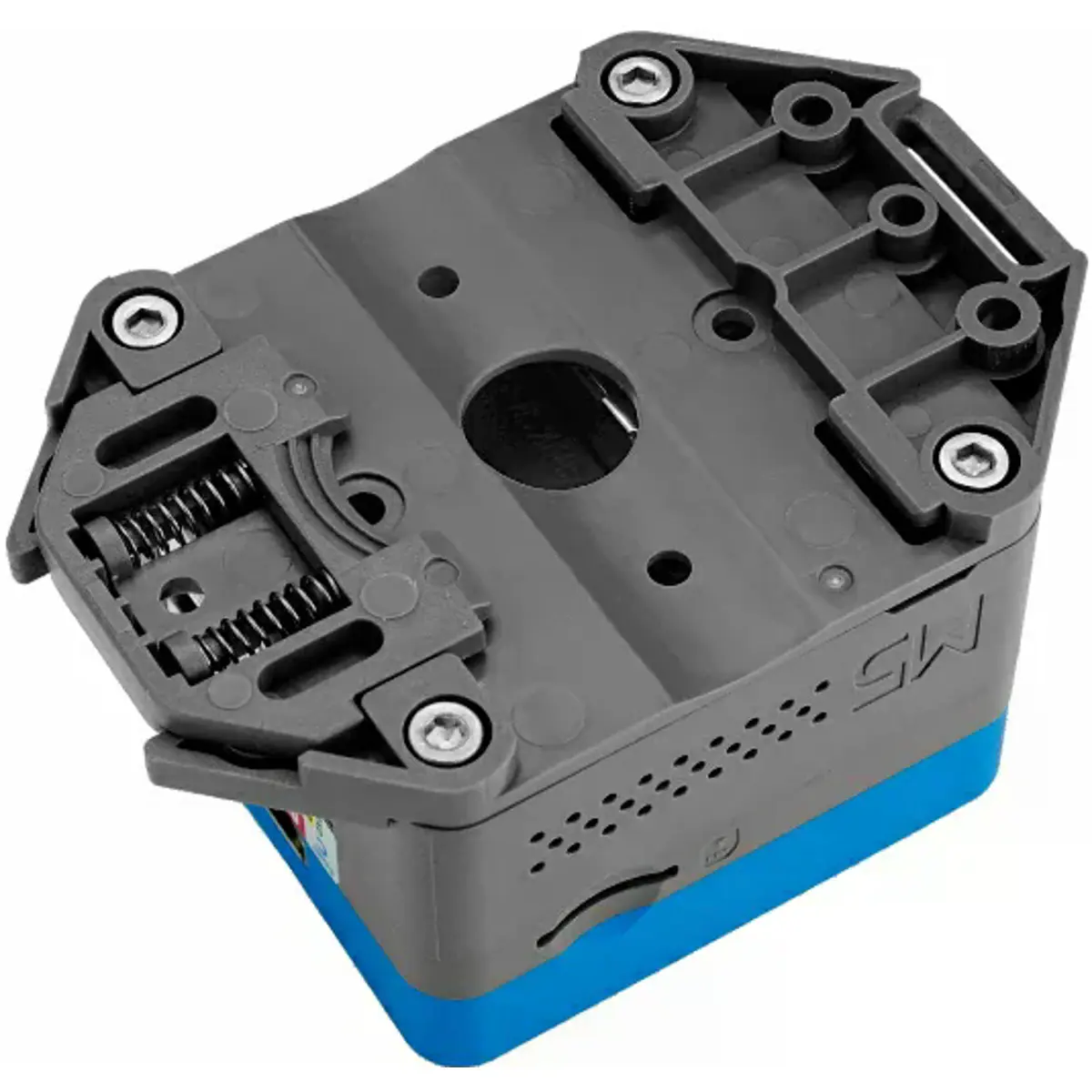

O host vem com um cartão MicroSD pré-carregado com o sistema Debian, pronto para ser utilizado ao ligar. Adequado para vários cenários de instalação, a parte inferior do dispositivo está equipada com uma placa de base para montagem em trilho DIN para fácil fixação em paredes ou parafusos. É aplicável em automação industrial avançada, casas inteligentes e dispositivos de entretenimento multimédia, gateways de borda IoT industriais e como um hub central para controlo de movimento de robôs.
CARACTERÍSTICAS
- STM32MP135DAE7@Arm Cortex-A7@1GHz
- Plataforma Linux Standard
- Interfaces periféricas ricas (CAN\RS485\ porta de rede gigabit, etc.)
- Ecrã tátil de 2,0 polegadas
- PMU
- Saída de áudio
- MicroSD e 4Gb DDR3L SDRAM como memória de execução
- M5BUS&PORT A / C
- Trilhos DIN para fácil instalação
APLICAÇÕES
- Automação na indústria
- Casas inteligentes
- Gateway de borda IoT industrial
- Educação e desenvolvimento
- Controlador central de movimento de robôs

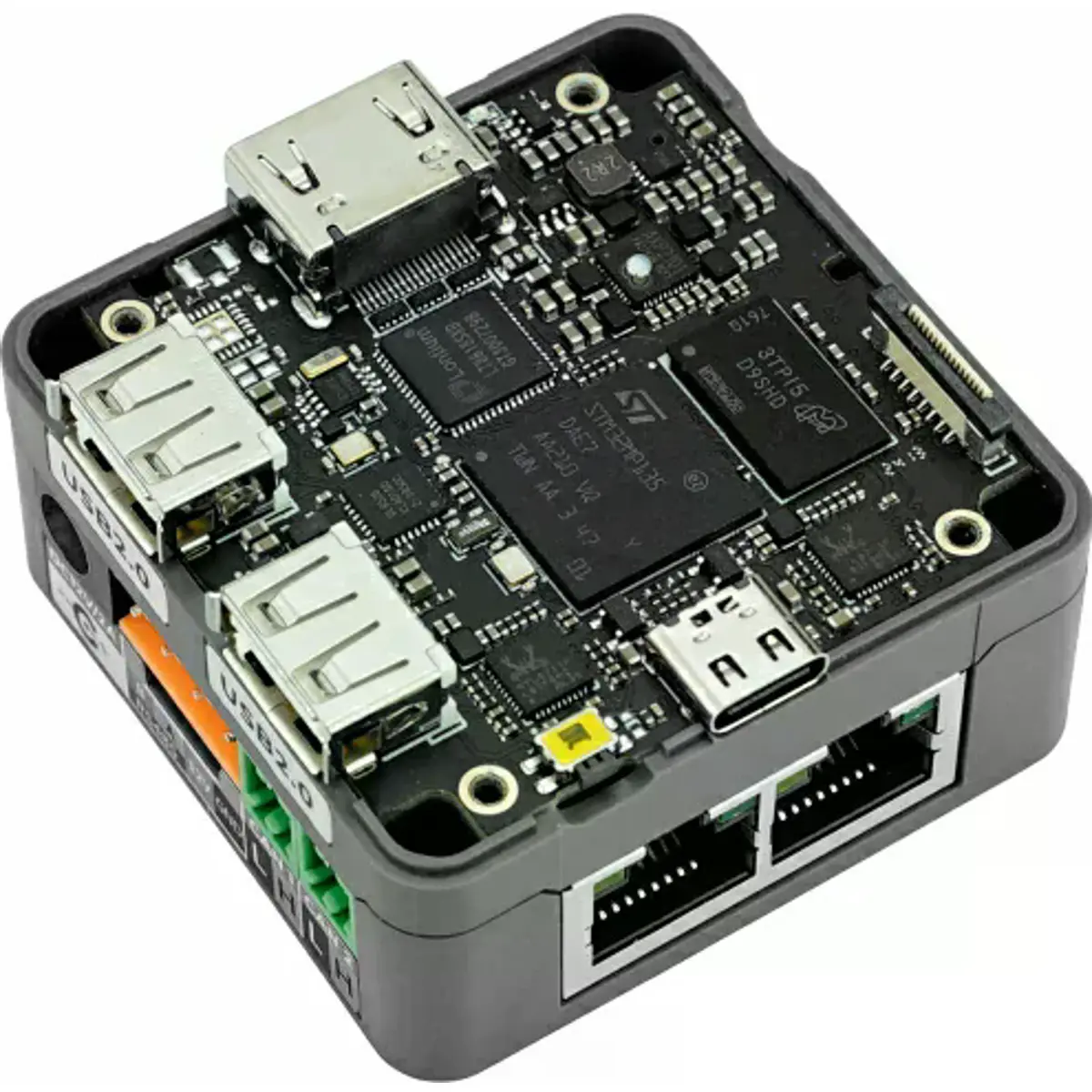

ESPECIFICAÇÕES
◾ MCU: STM32MP135DAE7@processador Arm Cortex-A7 de núcleo único, frequência principal 1 GHz
◾ Chip de gestão de energia: AXP2101
◾ Comunicação 485: MAX3485
◾ Comunicação CAN: Dois canais SIT1051T/3 (FDCAN de alta velocidade)
◾ Interface de hub USB:
- GL852G (2x USB2.0),
- 1x USB-C (suporta OTG e fornecimento de energia)
◾ Chip de interface de vídeo HD: LT8618SXB, suporta até 24 bits de profundidade de cor
◾ DDR3L SDRAM: 4Gb

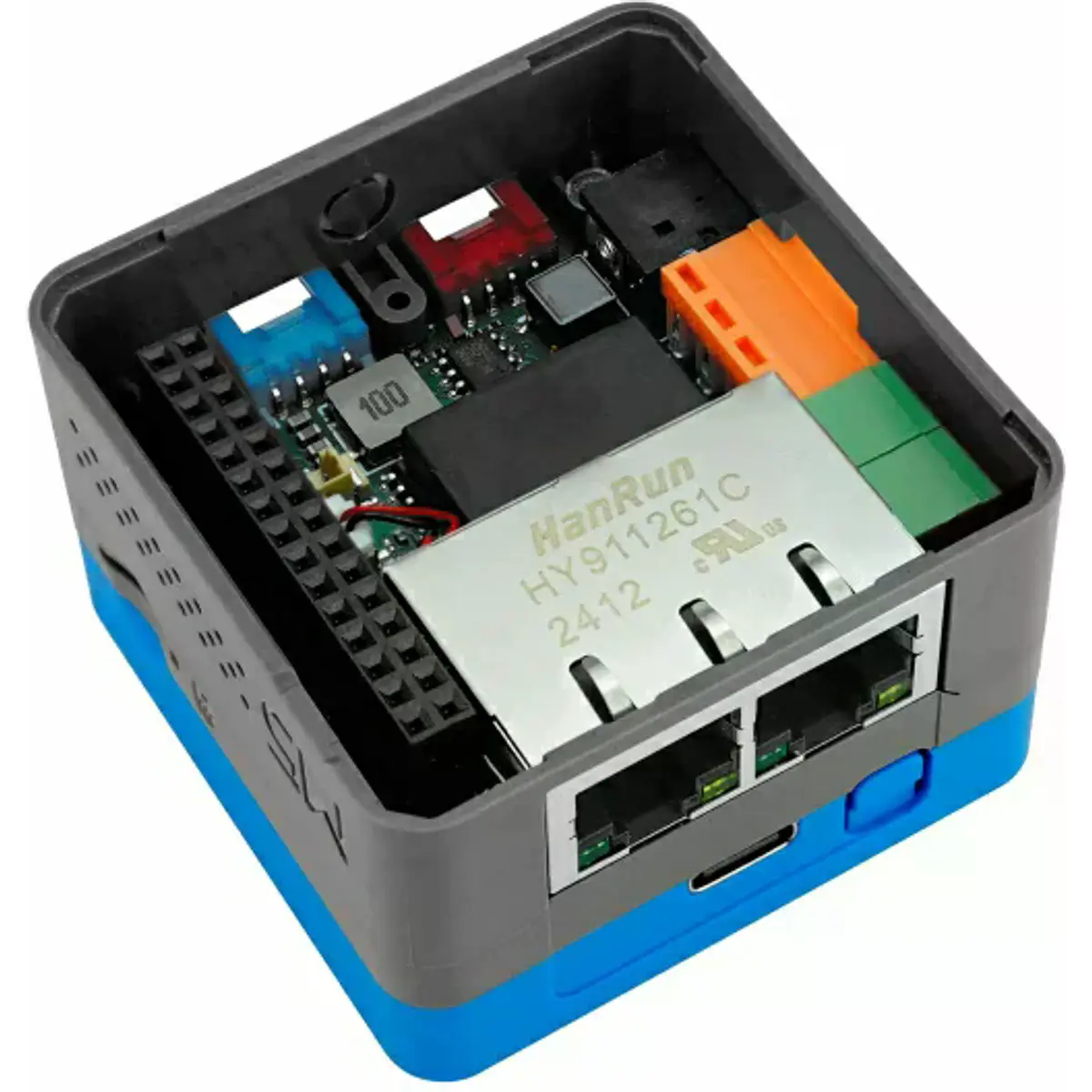

◾ Ethernet:
- RTL8211F (suporta até 1Gbps de taxa de dados),
- 2x RJ45
◾ RTC: BM8563
◾ Ecrã:
- ILI9342C (LCD IPS de 2.0 polegadas),
- resolução de 240*320px
◾ Ecrã tátil: FT6336U
◾ Amplificador de potência:
- NS4168 (amplificador de potência mono Classe D),
- entrada de áudio digital serial I2S,
- suporta uma ampla gama de taxas de amostragem: 8kHz~96kHz
◾ Altifalante: 1W@4Ω
◾ Entrada de energia DC: DC12V/2A
◾ Temperatura de funcionamento: 0-40°C
◾ Alimentação:
- DC12V@2A ou
- USB-C 5V@3A
◾ Peso do produto: 99,5g
◾ Dimensões do produto: 54*54*34,5mm
INCLUI
- 1x CoreMP135
- 1x Chave hexagonal M3
- 1x VH3.96-4P
- 2x Terminais 2.54mm-2P (verde)
- 1x Cartão MicroSD (já instalado no dispositivo)
▶ Informação adicional (no site da M5Stack)
