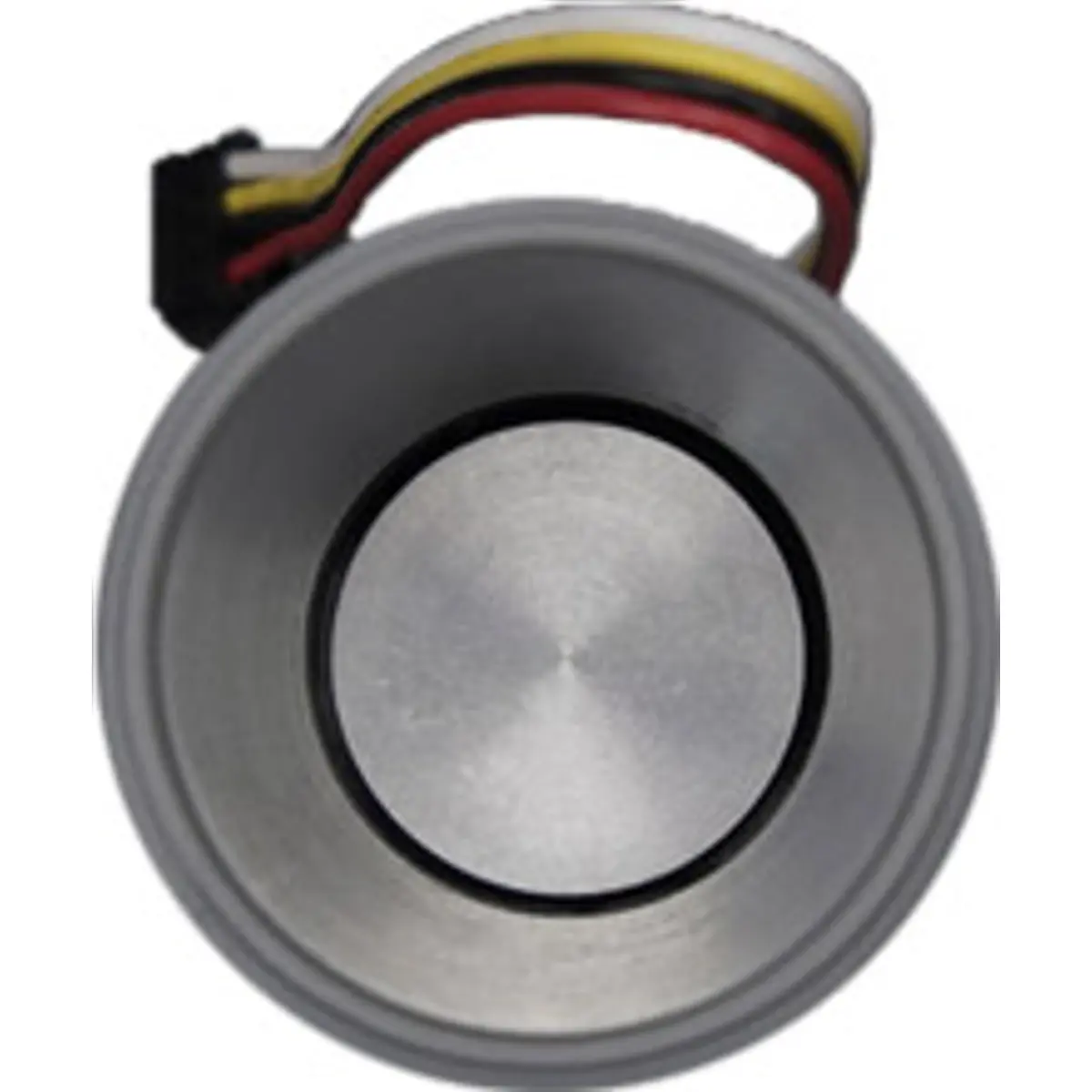

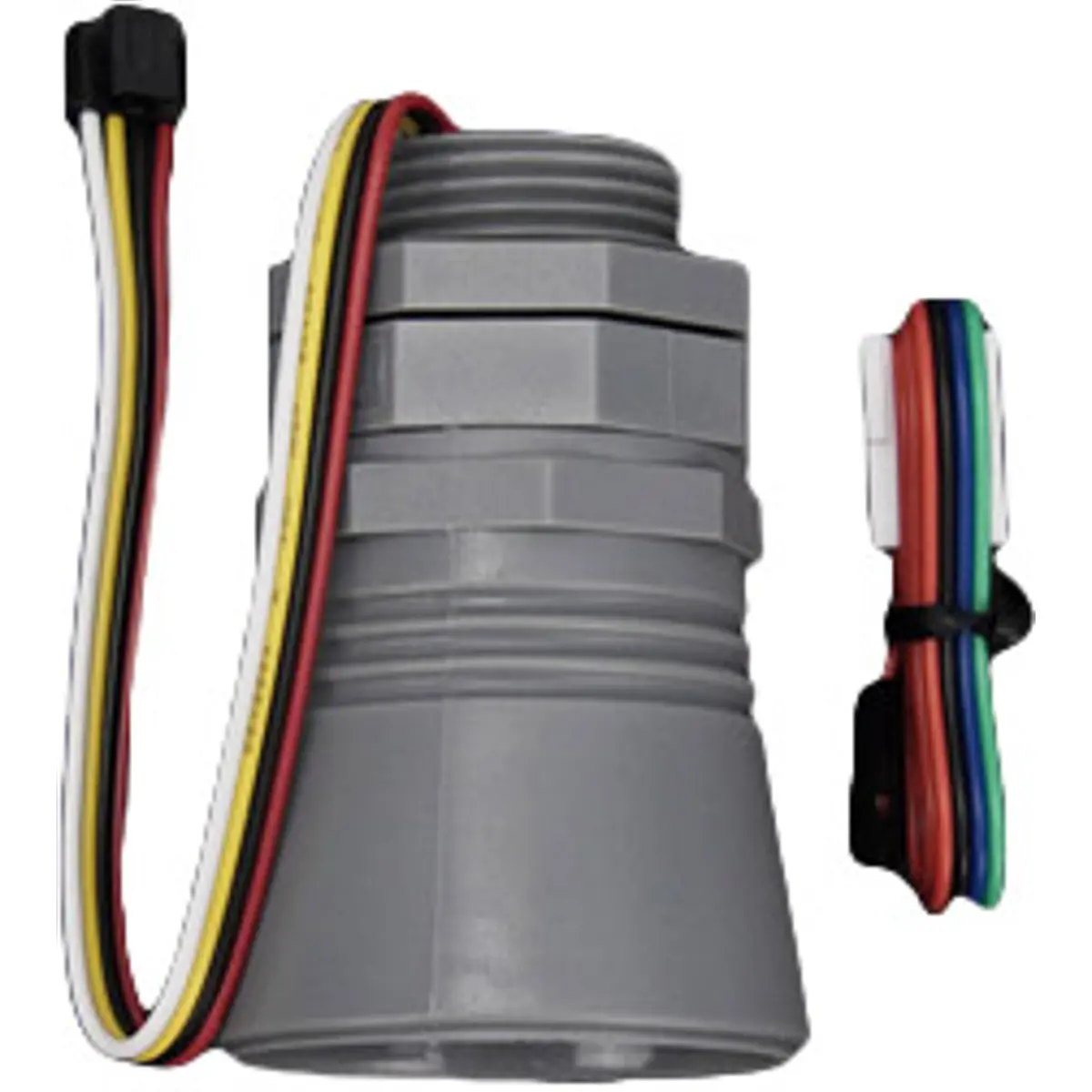

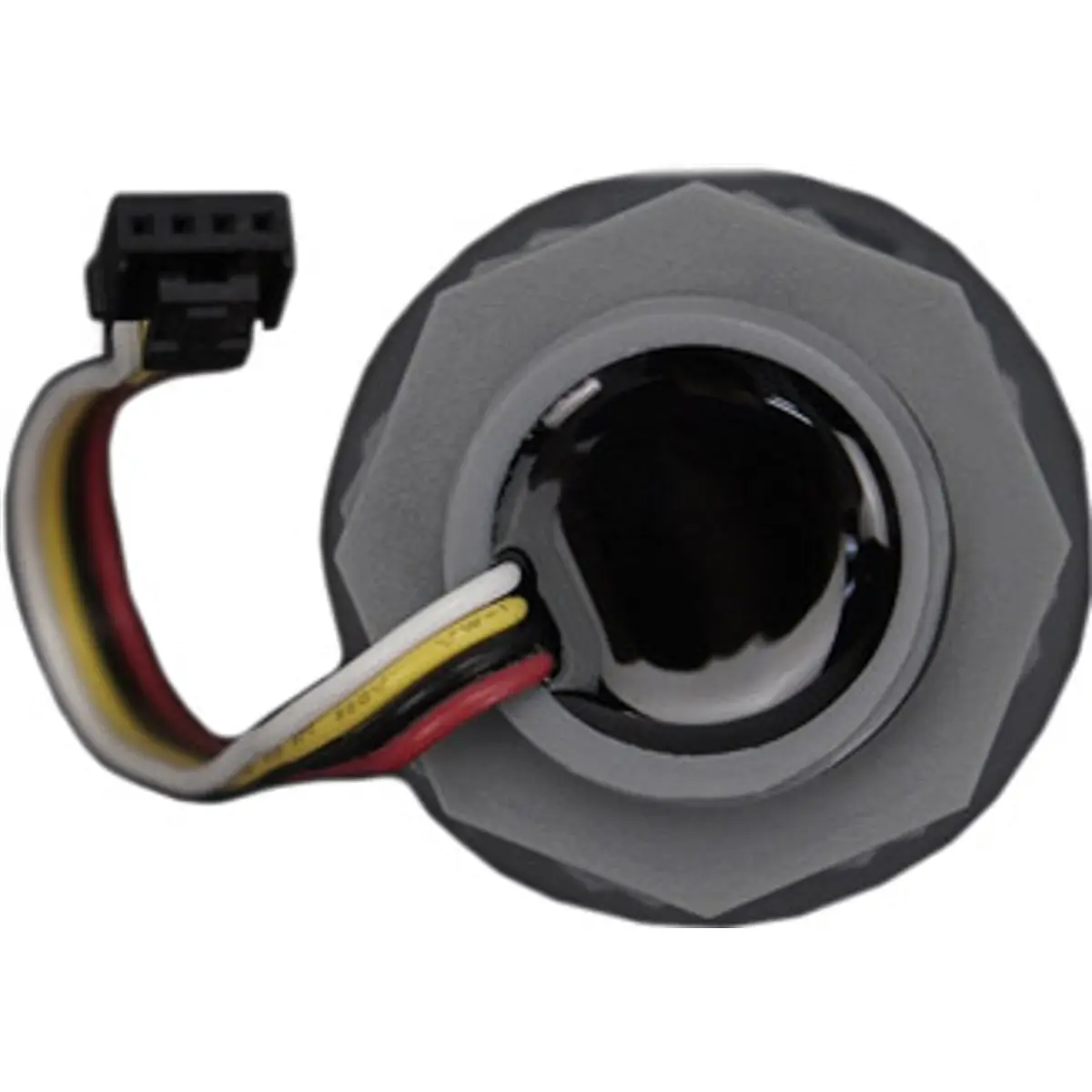

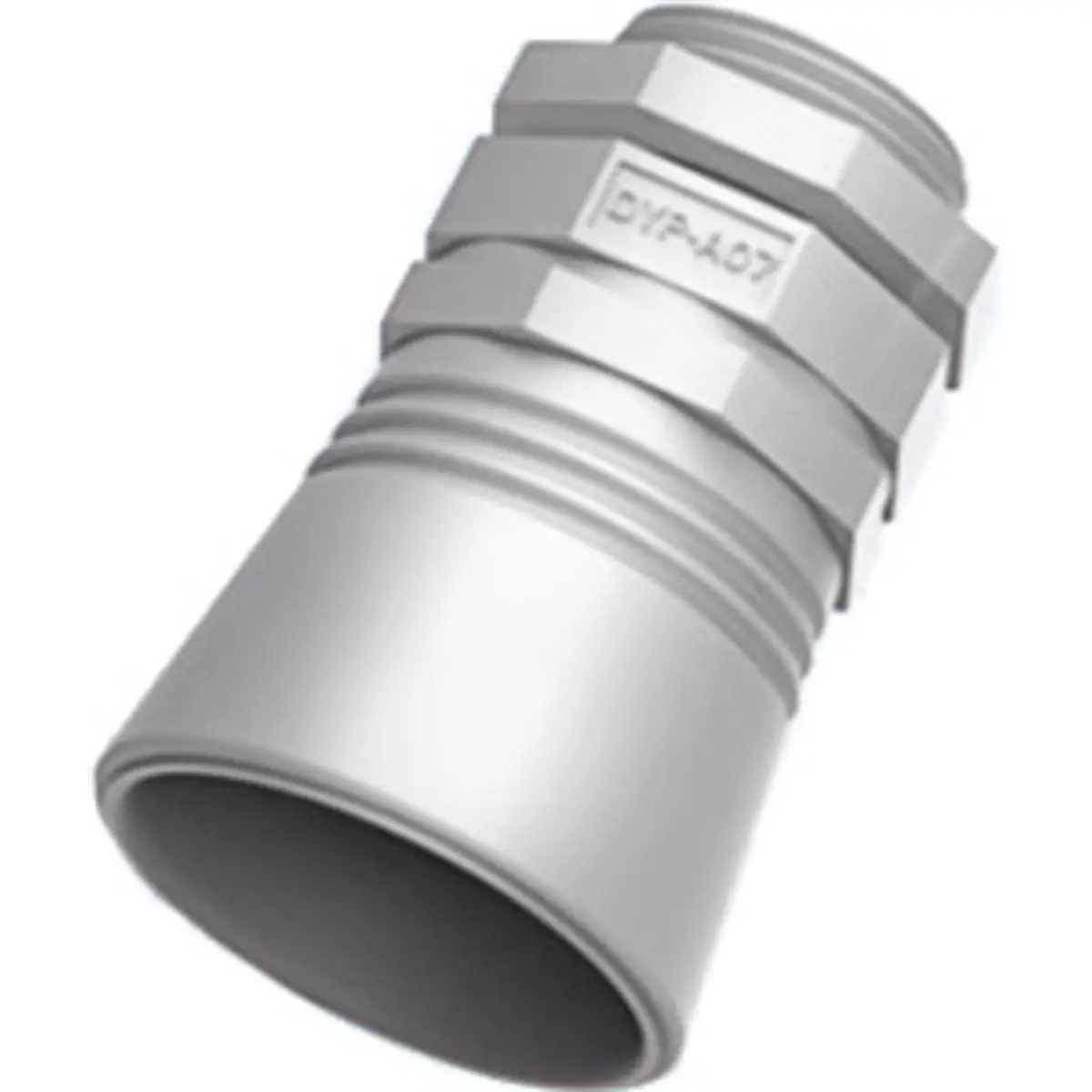

Este sensor de medição de distância por ultrassons, é um dispositivo de alto desempenho, de ângulo reduzido, que utiliza circuitos de processamento de sinal inteligente e algoritmos integrados de alta precisão para medir distâncias que variam de 25 a 800 cm.
Com uma pequena área cega de 25 cm, um campo de visão (FOV) de apenas 15°, alta precisão (±2cm e resolução de 1cm), resposta rápida (0,9 a 2,5 segundos), baixo consumo de energia (corrente de repouso ＜10µA, corrente de funcionamento ＜15mA) e um nível de proteção IP67, este sensor é projetado para várias aplicações em ambientes desafiadores.
Funciona de forma fiável numa faixa de temperatura de -15°C a 60°C, graças à sua função de compensação de temperatura integrada. Este sensor pode ser controlado utilizando uma placa de desenvolvimento Arduino. Seguindo o diagrama de ligações e o código de exemplo fornecidos no tutorial, podem ser obtidas medições precisas de distância entre o sensor e obstáculos ou líquidos. Ideal para deteção de nível de líquido em reservatórios, tanques de água ou até mesmo em rios.
Características
◾ Área cega reduzida de 25 cm;
◾ Ângulo reduzido com FOV de 15°;
◾ Alta precisão, baixo consumo de energia, resposta rápida;
◾ Nível de proteção IP67, com compensação de temperatura, forte anti-interferência;
Especificações
- Tensão de funcionamento: DC 3.3~5V
- Corrente de repouso: ＜10uA
- Corrente de funcionamento: ＜15mA
- Distância de medição: 25~800cm
- Precisão de medição: ±2cm
- Resolução de medição: 1cm
- Frequência da sonda sonora: 40kHz
- Modo de saída: Saída controlada por UART
- Ângulo: 15°
- Tempo de resposta: 0.9~2.5S
- Temperatura de funcionamento: -15~60°C (com compensação de temperatura)
- Temperatura de armazenamento: -25~70°C
- Nível de proteção: IP67
▶ Informação adicional (no site da DFRobot)
Área Cega Reduzida:Com uma distância mínima de medição de 25 cm, o sensor possui uma área cega excecionalmente pequena, permitindo detetar objetos a uma distância muito curta e com precisão.
Ângulo de Feixe Estreito (15° FOV):O sensor apresenta um campo de visão (FOV) de 15°, proporcionando um ângulo de feixe estreito ideal para medir obstáculos em espaços estreitos e confinados. Este ângulo de feixe reduzido minimiza interferências de objetos ao redor, garantindo medições precisas.
Alta Precisão e Resposta Rápida:Equipado com algoritmos de alta precisão e processamento de sinal inteligente, o sensor oferece medições precisas com uma resolução de 1 cm. Também tem um tempo de resposta rápido de 0,9 a 2,5 segundos, permitindo monitorização em tempo real.
Robusto e Fiável:O sensor possui um nível de proteção IP67, ou seja, é impermeável. Inclui também uma função de compensação de temperatura integrada, que corrige automaticamente desvios de medição causados pela temperatura, garantindo um desempenho estável em temperaturas que variam de -15°C a 60°C.
Ligação a um Arduino Shield:
