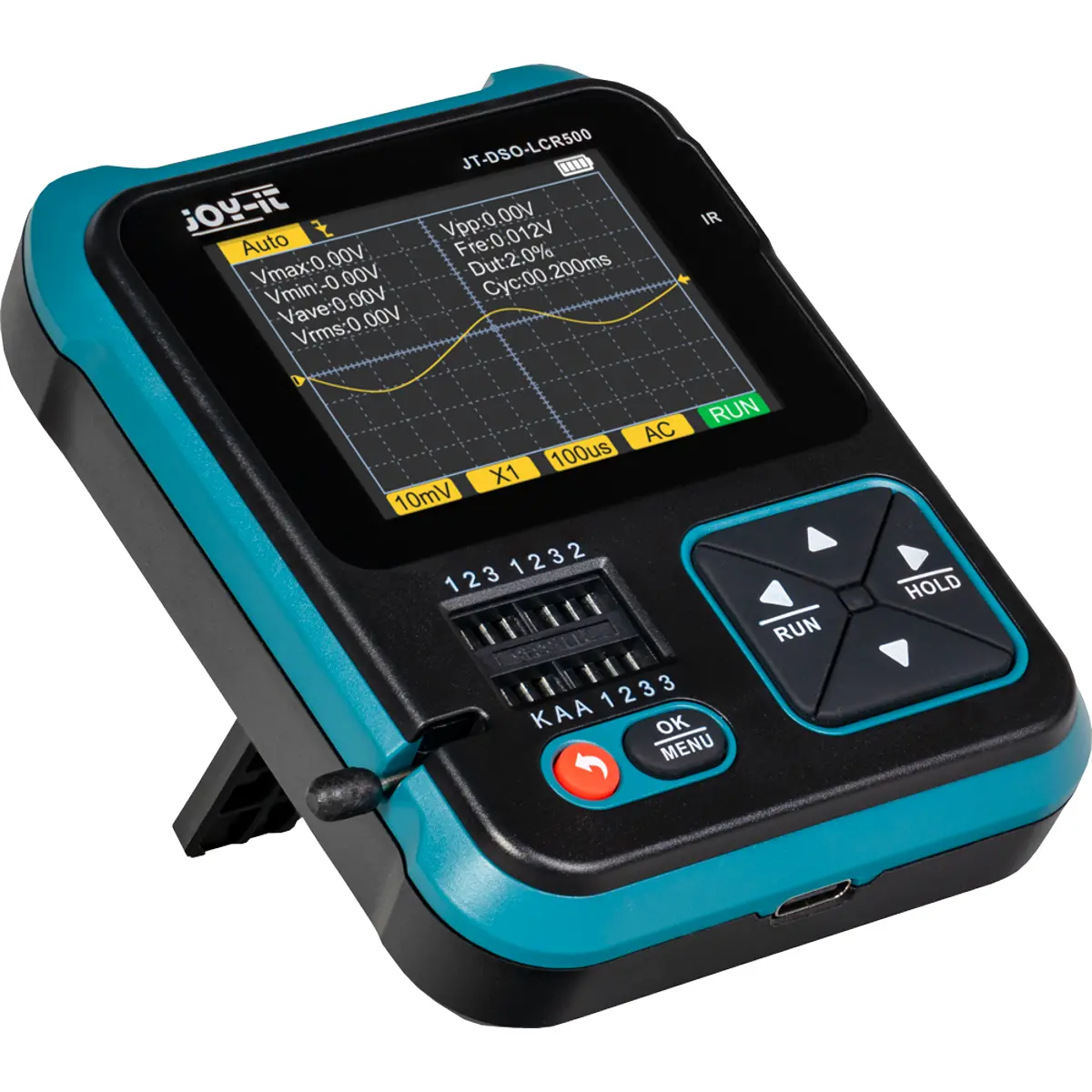

O DSO-LCR500 combina as vantagens de um osciloscópio digital e de um testador de componentes multifuncional num estojo compacto e de alta qualidade. Com o auxílio do osciloscópio digital, os entusiastas podem avaliar sinais dependentes do tempo sem recorrer a tecnologia de medição dispendiosa.
O testador de componentes multifuncional permite também a deteção rápida e automática de componentes. Além disso, o DSO-LCR500 possui funções adicionais úteis, como gerador de sinais, decodificador de sinais infravermelhos e medição de díodos Zener, sensores DS18B20 e sensores DHT11.
O dispositivo está equipado com uma bateria recarregável de 1500 mAh, que pode ser convenientemente carregada via USB-C. O suporte integrado, dobrável, facilita ainda mais a operação.
Funções:
- Osciloscópio digital
- Testador de componentes
- Testador de continuidade
- Gerador de sinais
- Medição de díodos Zener
- Medição de sensores DS18B20
- Medição de sensores DHT11
- Decodificador de sinais infravermelhos
Especificações Técnicas:

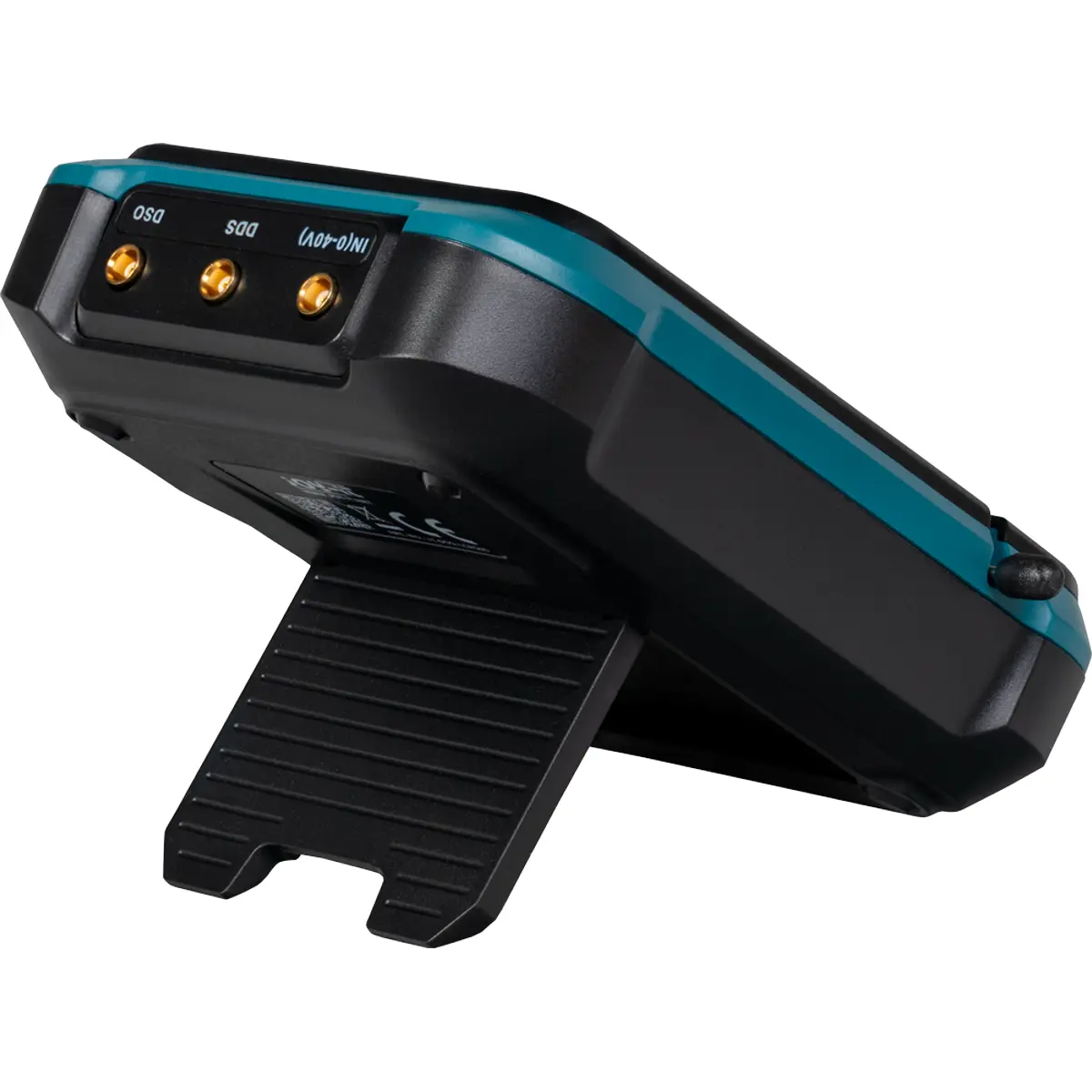

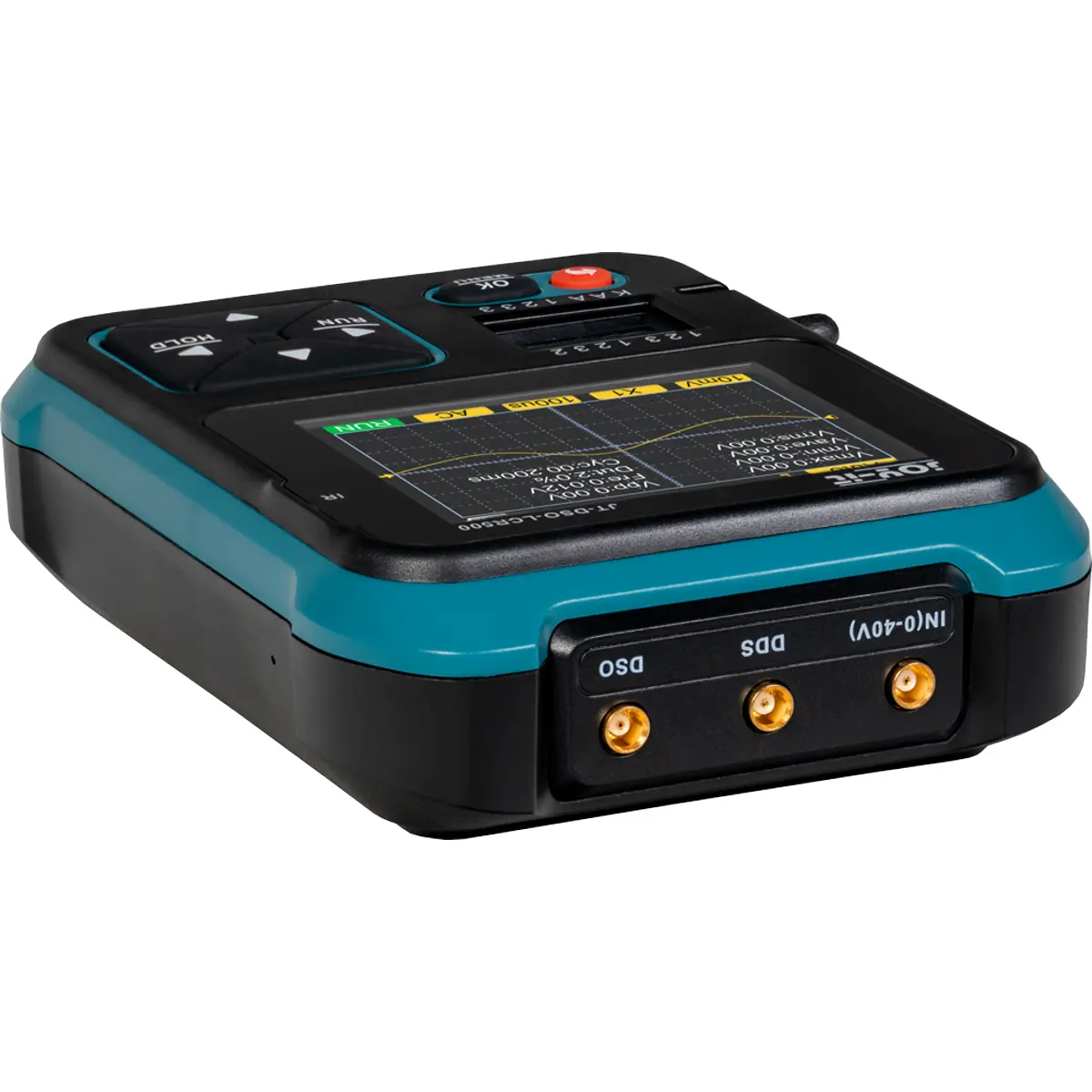

- Suporte: Integrado, dobrável a 90°
- Bateria: Lítio de 1500 mAh, recarregável via USB-C

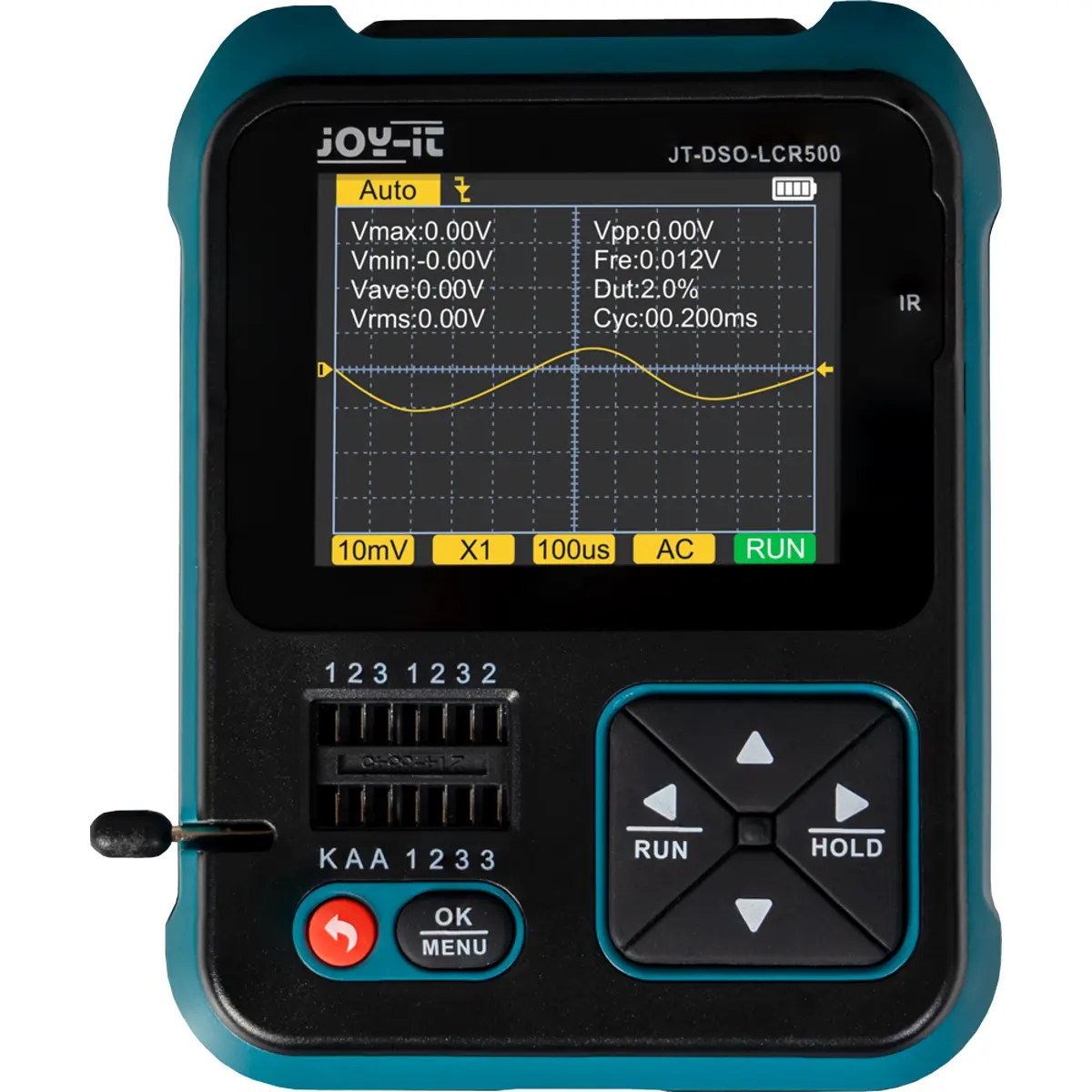

- Ecrã: TFT a cores de 2,4", retroiluminação LED, 320x240 pixels
- Taxa de amostragem: 10 MS/s
- Largura de banda analógica: 0 - 500 kHz
- Resistência de entrada: 1 MΩ
- Acoplamento: AC / DC
- Gama de tensão de teste:
- 1:1: 80Vpp (-40 V a 40 V)
- 10:1: 800Vpp (-400 V a 400 V)
- Sensibilidade vertical: 10 mV/Div - 10 V/Div
- Base de tempo horizontal: 10 μs - 10 s
- Modos de trigger: Automático, normal, único
- Tipos de trigger: Borda descendente, borda ascendente
- Medições de triodos (hFE > 10, hFE < 600):
- Amplificação (hFE)
- Tensão base-emissor (Ube)
- Corrente inversa de corte coletor-emissor (Iceo, Ices)
- Díodo de proteção direto
- Queda de tensão (Uf)
- Medições de díodos (queda de tensão direta < 5 V):
- Queda de tensão direta
- Capacitância de junção
- Corrente de fuga inversa
- Medições de díodos Zener (gama de teste 1-2-3: 0,01 - 4,5 V, gama de teste K-A-A: 0,01 - 24 V):
- 1-2-3: Queda de tensão direta, tensão de ruptura inversa
- K-A-A: Tensão de ruptura inversa
- Medições de transistores de efeito de campo (JFET, IGBT, MOSFET):
- JFET:
- Capacitância de gate (Cg)
- Corrente de dreno (Id a Vgs)
- Queda de tensão direta do díodo de proteção (Uf)
- IGBT:
- Corrente de dreno (Id a Vgs)
- Queda de tensão direta do díodo de proteção (Uf)
- MOSFET:
- Tensão de ativação (Vt)
- Capacitância de gate (Cg)
- Resistência dreno-fonte (Rds)
- Queda de tensão direta do díodo de proteção (Uf)
- Medições de tiristores e triacs (tensão de ativação < 5 V, corrente de disparo de gate < 6 mA):
- Tensão de gate
- Medições de condensadores (25 pF - 100 mF):
- Capacitância
- Fator de perda (Vloss)
- Medições de resistências (0,01 Ω - 50 MΩ):
- Resistência
- Medições de indutores (10 uH - 1000 uH):
- Valor da indutância
- Resistência DC
- Medições de baterias (0,01 - 4,5 V):
- Valor da tensão
- Polaridade positiva e negativa
- Medições de tensão de entrada (0 - 16 V):
- Valor da tensão
- Gerador de sinais (senoidal):
- 1 - 100 kHz, 0 - 3,3 V, 50%
- Gerador de sinais (onda quadrada):
- 1 - 100 kHz, 3,3 V, 50%
- Gerador de sinais (onda de pulso):
- 1 - 100 kHz, 3,3 V, 0 - 100%
- Gerador de sinais (onda triangular):
- 1 - 100 kHz, 0 - 3,3 V, 50%
- Gerador de sinais (onda de rampa):
- 1 - 100 kHz, 0 - 3,3 V, 0 - 100%
- Gerador de sinais (DC):
- 0 - 3,3 V
- Medições DS18B20: Temperatura
- Medições DHT11: Temperatura e humidade
- Decodificação infravermelha (protocolo NEC):
- Exibir código do utilizador e dados
- Exibir forma de onda infravermelha
- Funções de teste: Teste de continuidade, tensões até 40 V
- Dimensões: 85 x 103 x 30 mm

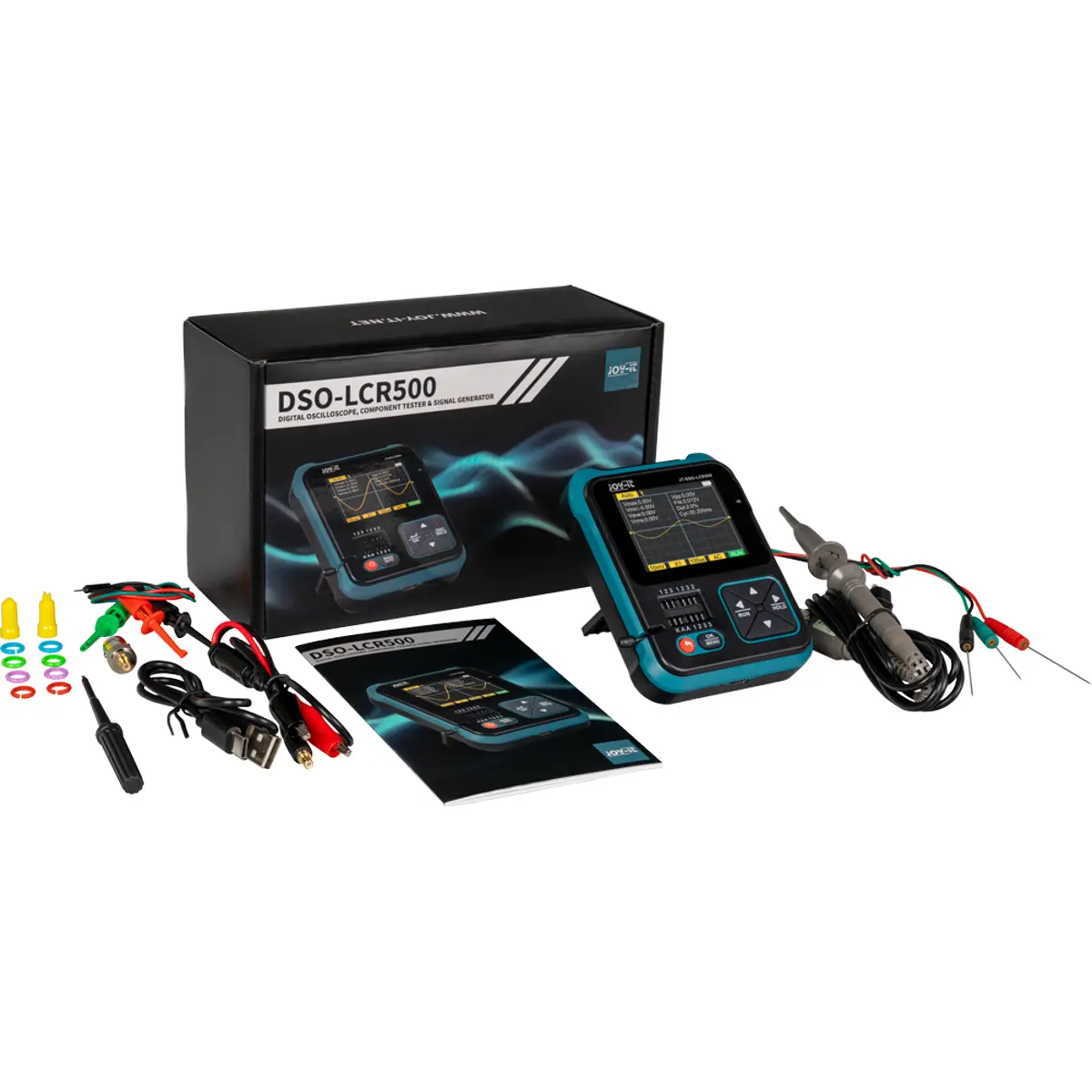

- Itens incluídos:
- JT-DSO-LCR500
- Manual do utilizador
- Cabo USB-C
- 3x clipes de teste
- 3x sondas de teste SMD
- Sonda
- Cabo com clipe de crocodilo
- Adaptador BNC
