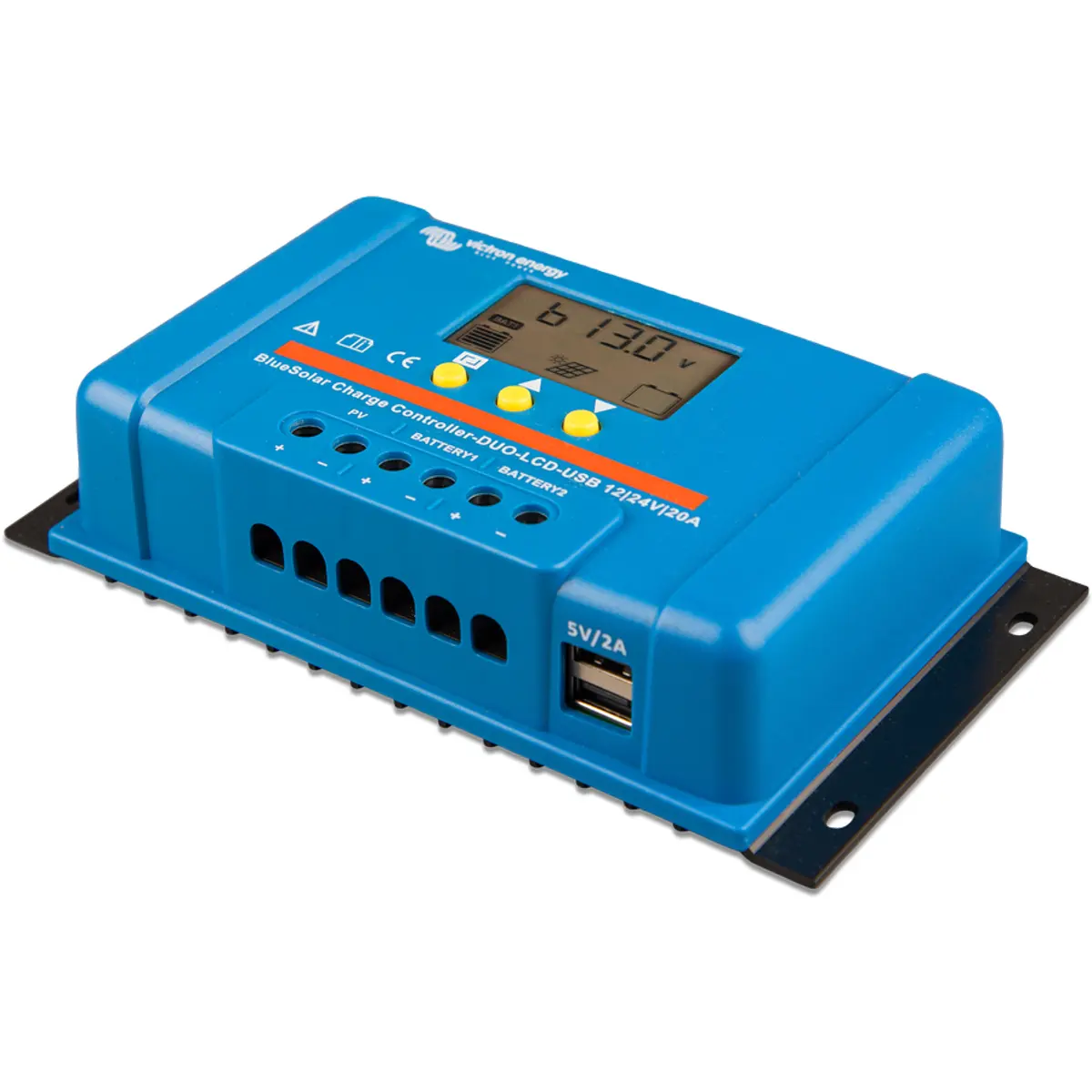

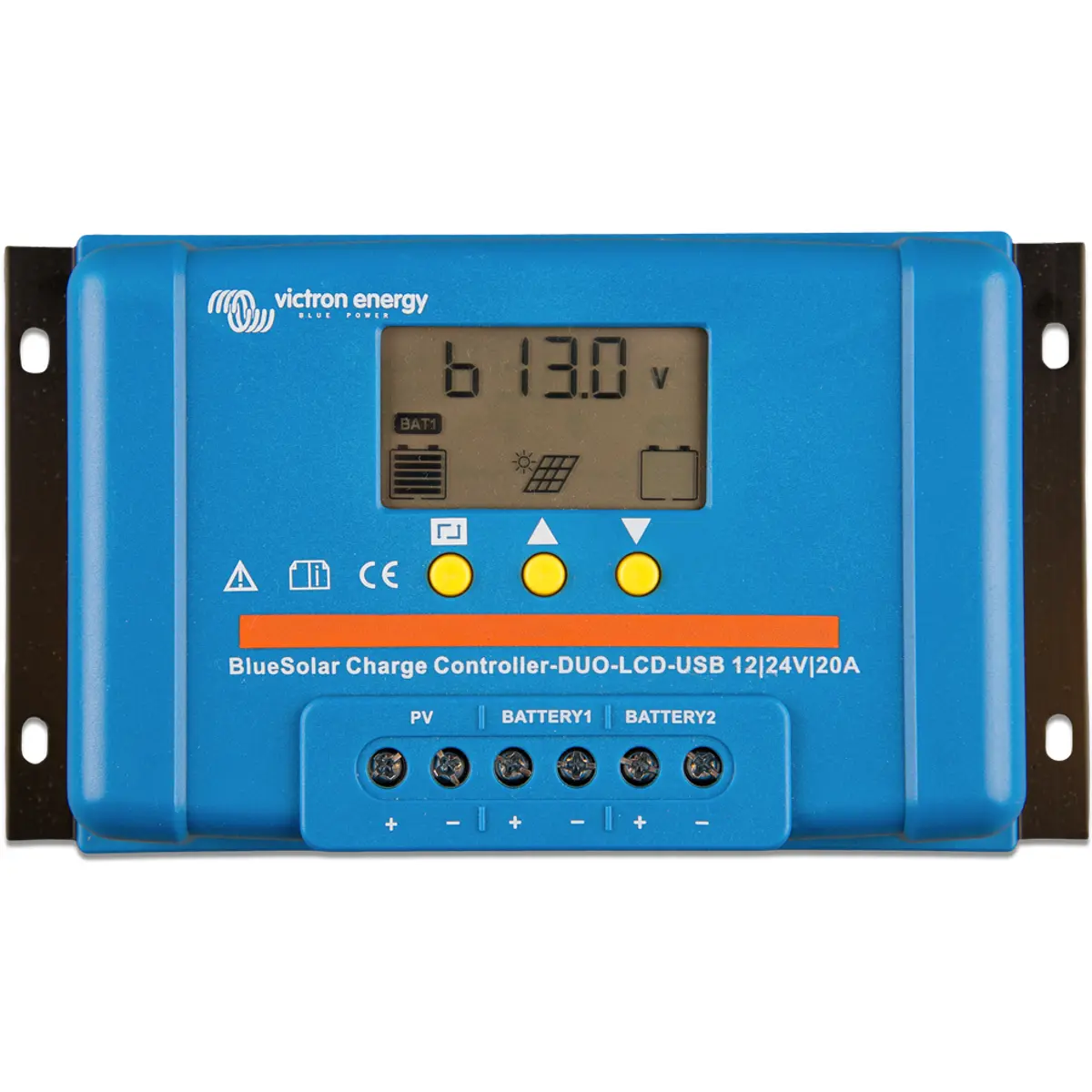

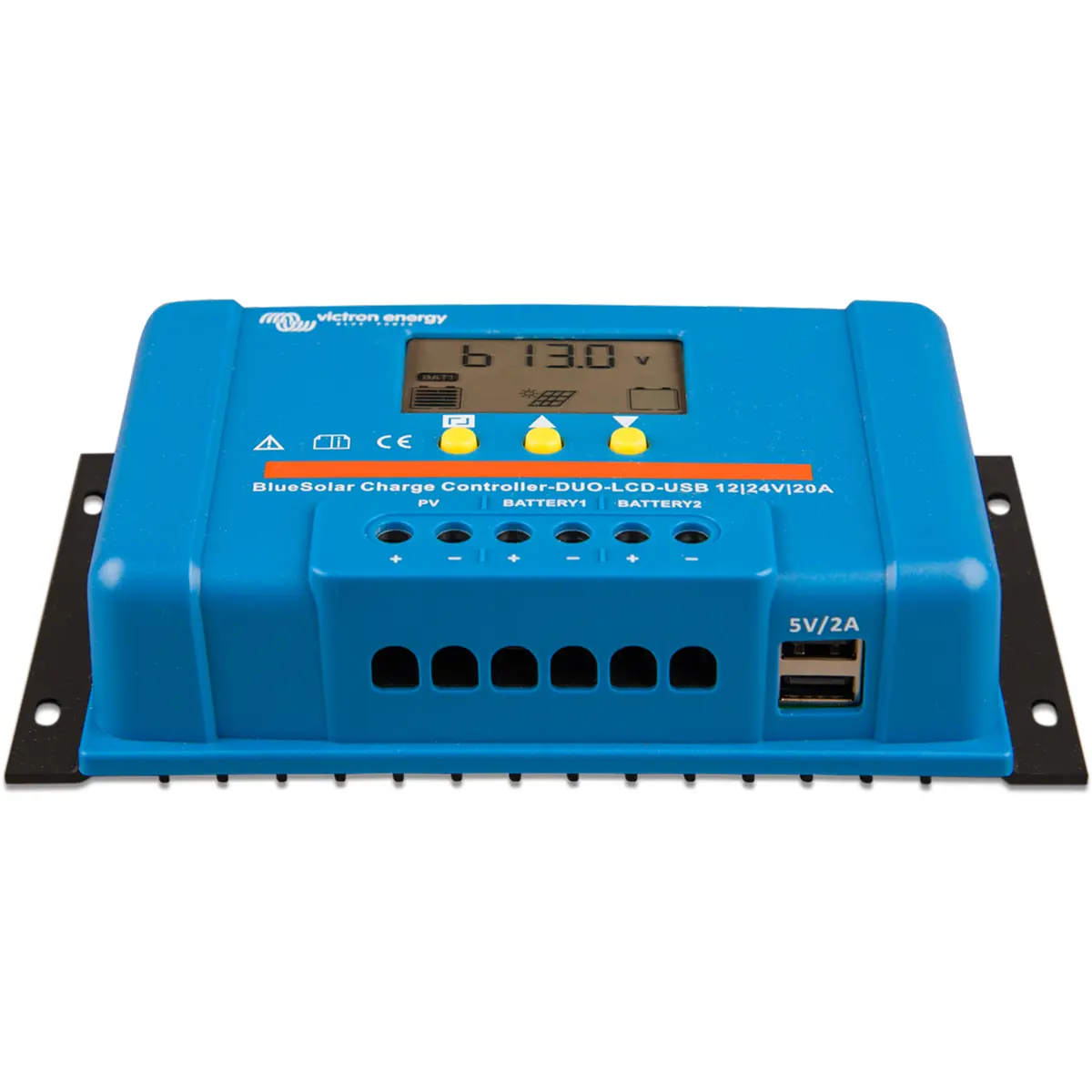

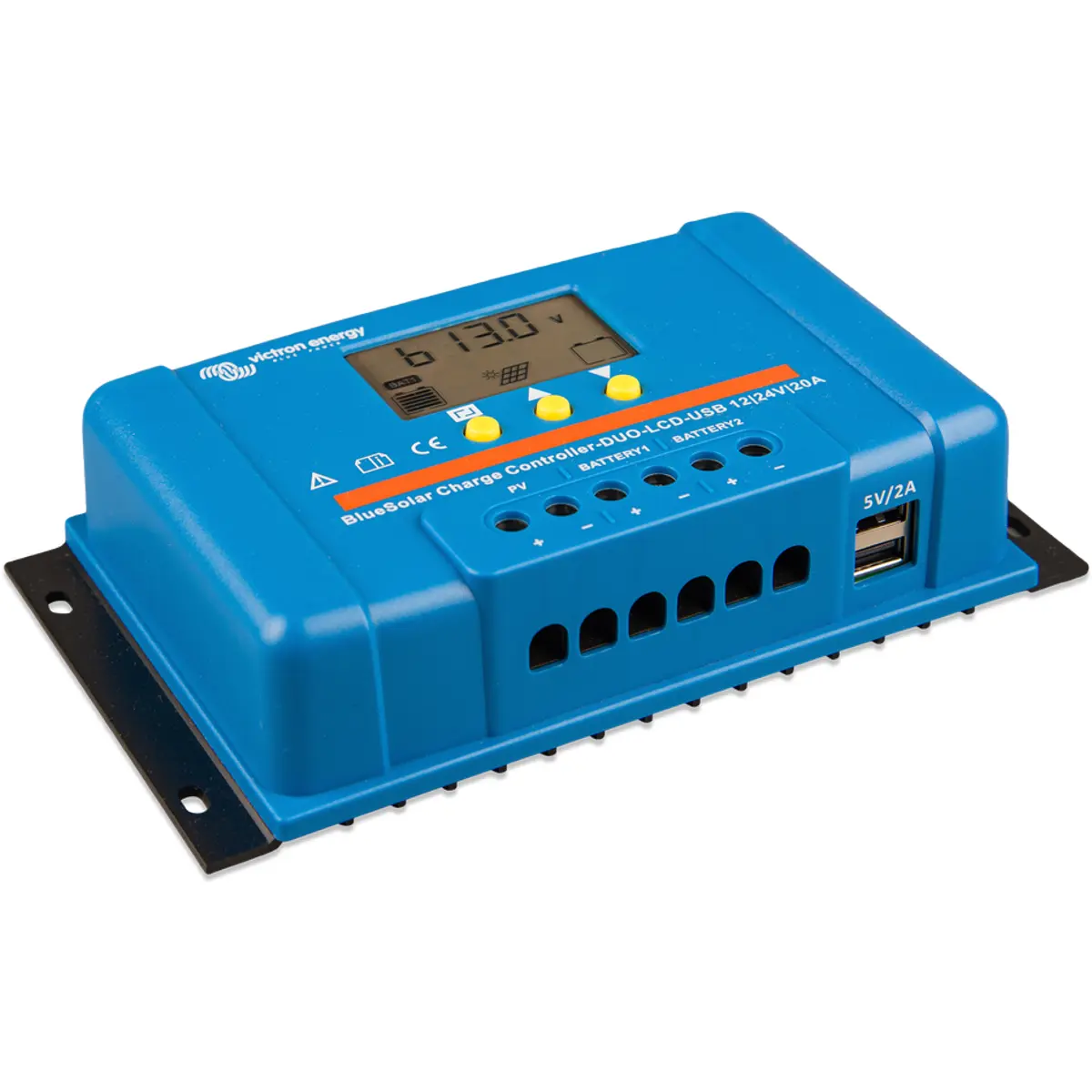

Este Controlador de carga solar é capaz de carregar duas baterias diferentes ao mesmo tempo! Possui um seletor automático de tensão de bateria de 12/24V e suporta correntes de carga máximas de 20A. Com este regulador podemos, por exemplo, carregar a bateria principal e ao mesmo tempo uma bateria auxiliar, como numa caravana, barco, autocaravana, etc.
CARACTERÍSTICAS
◾ Tem duas saídas para carregamento de duas baterias separadas.
◾ Carregamento das baterias em três fases (inicial, absorção, flutuação), totalmente programável.
◾ Proteção contra ligação com polaridade invertida dos painéis solares e/ou da bateria.
◾ Suporta baterias de Chumbo-ácido e LiFePO4.
◾ Rácio da corrente de carga programável.

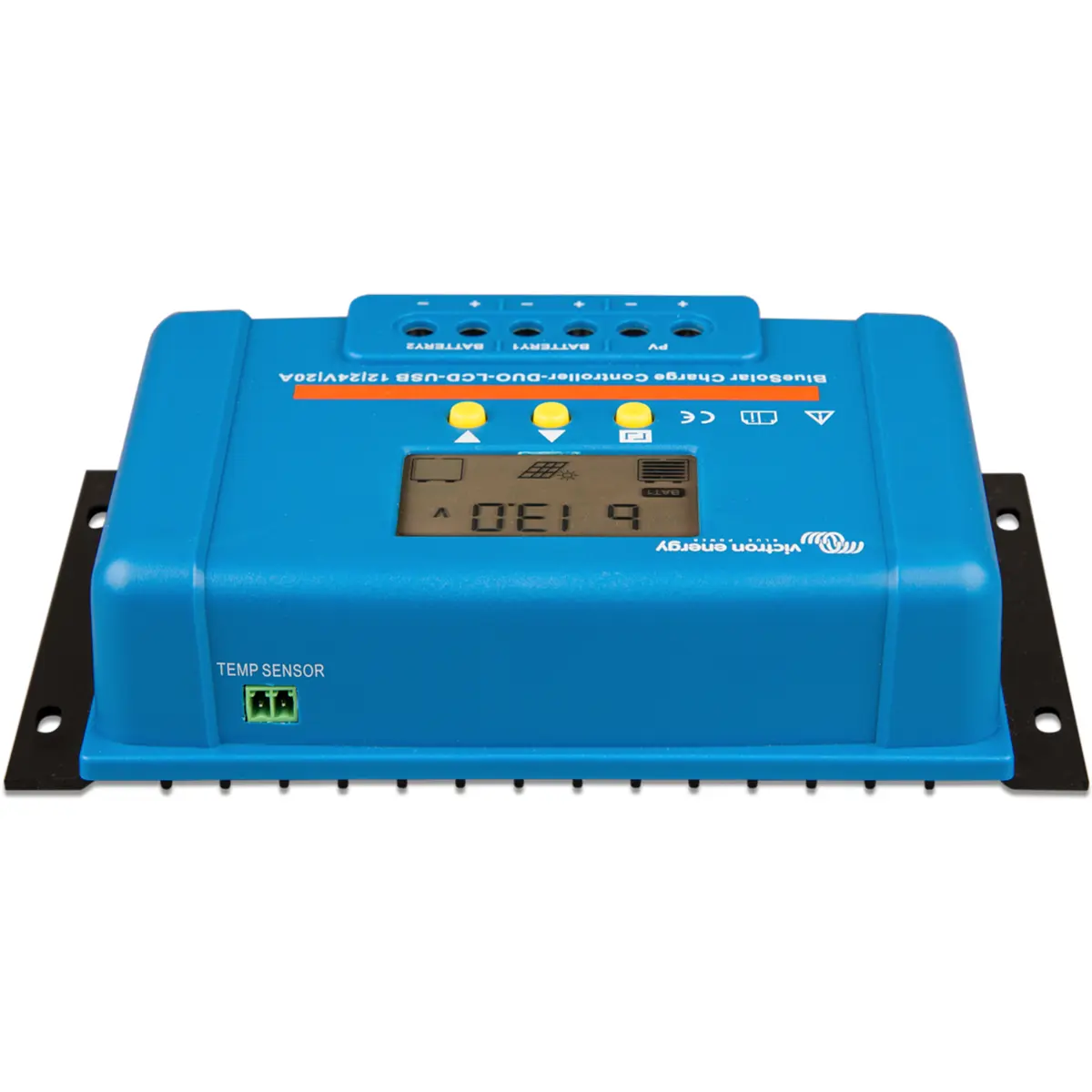

◾ Sensor de temperatura externa (incluído).
◾ Ecrã de Cristais Líquidos (LCD).
◾ Duas saídas USB de 5 V (total de 2A).
◾ Função de controlo da iluminação, totalmente programável.
ESPECIFICAÇÕES
◾ Tensão da bateria: 12/24 V com deteção automática da tensão do sistema
[Para LiFePO4 não tem deteção automática da tensão do sistema]
◾ Corrente de carga nominal: 20A
◾ Segunda saída para bateria: Sim
◾ Saídas USB: 2 portas USB 5V / 2A
◾ Desconexão automática da carga: 10,5V / 21V
◾ Tensão máxima: 28V / 55V (1)
◾ Autoconsumo: 10mA
◾ Proteções: Polaridade inversa da bateria (fusível), Sobreaquecimento
◾ Aterramento: Negativo comum
◾ Temperatura de funcionamento: -35°C a +55°C (carga completa)
◾ Humidade (sem condensação): Máx. 95%
◾ Configurações Predefinidas
- Tensão de carga em absorção (2): 14,4V / 28,8V
- Tensão de carga em flutuação (2): 13,7V / 27,4V
- Sensor de temperatura da bateria: Sim, sensor remoto [incluído]
- Compensação da temperatura: -30 mV/°C / -60 mV/°C
◾ Normas
- Segurança: IEC 62109-1
- EMC: EN 61000-6-1, EN 61000-6-3, ISO 7637-2
◾ Caixa
- Classe de proteção: IP20
- Tamanho do terminal: 16mm² (AWG6)
- Peso: 0,3kg
- Dimensões (a x l x p): 101,5 x 184,0 x 47,1 mm
NOTAS:
1) Para 12 V, usar painéis solares de 36 células
Para 24 V, usar painéis solares de 72 células ou 2 x 36 células em série
2) Consultar manual para configurar tensões alternativas
⚠ IMPORTANTE ⚠: Ligar sempre a 'Bateria 1' em primeiro lugar, para permitir que o controlador reconheça a tensão do sistema.
