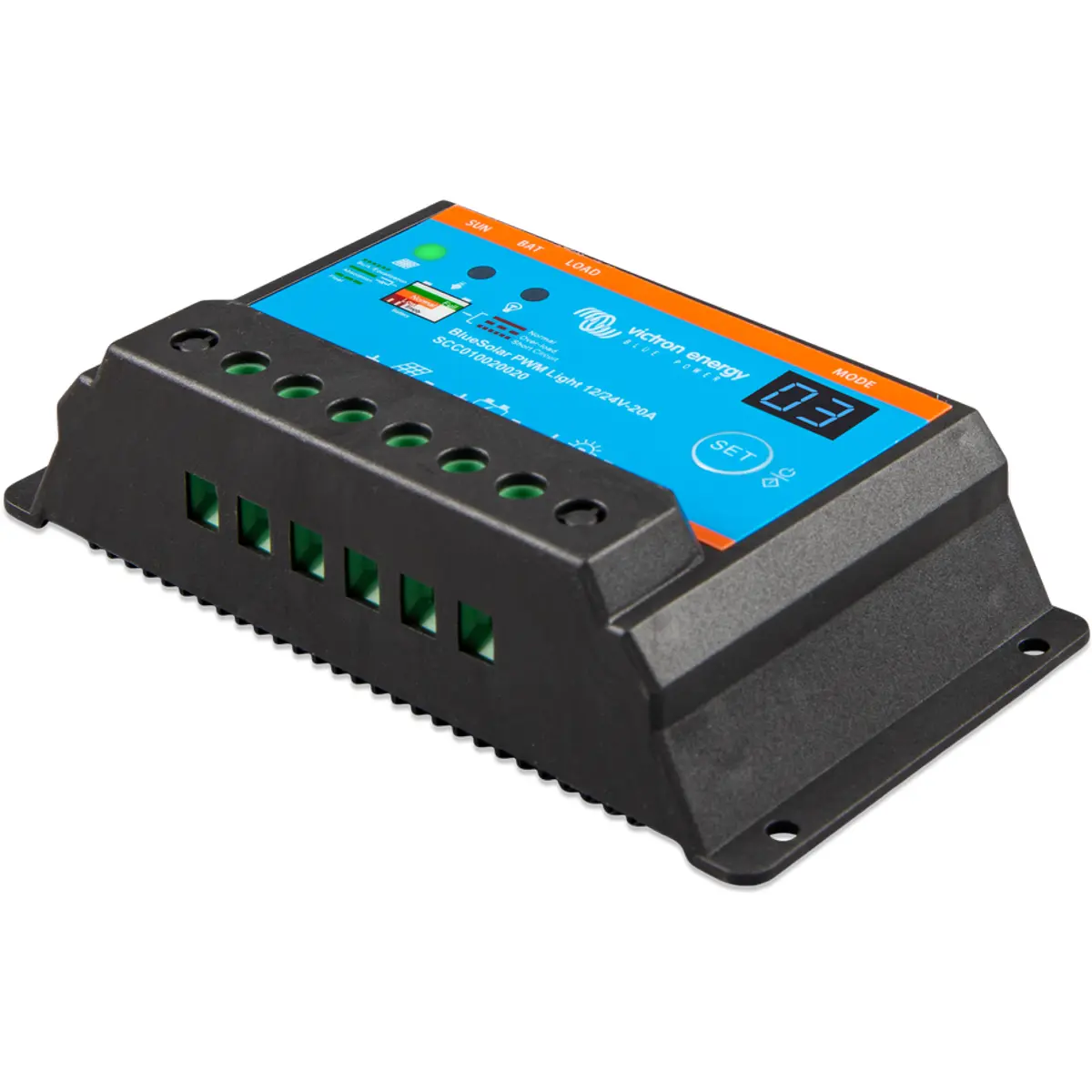

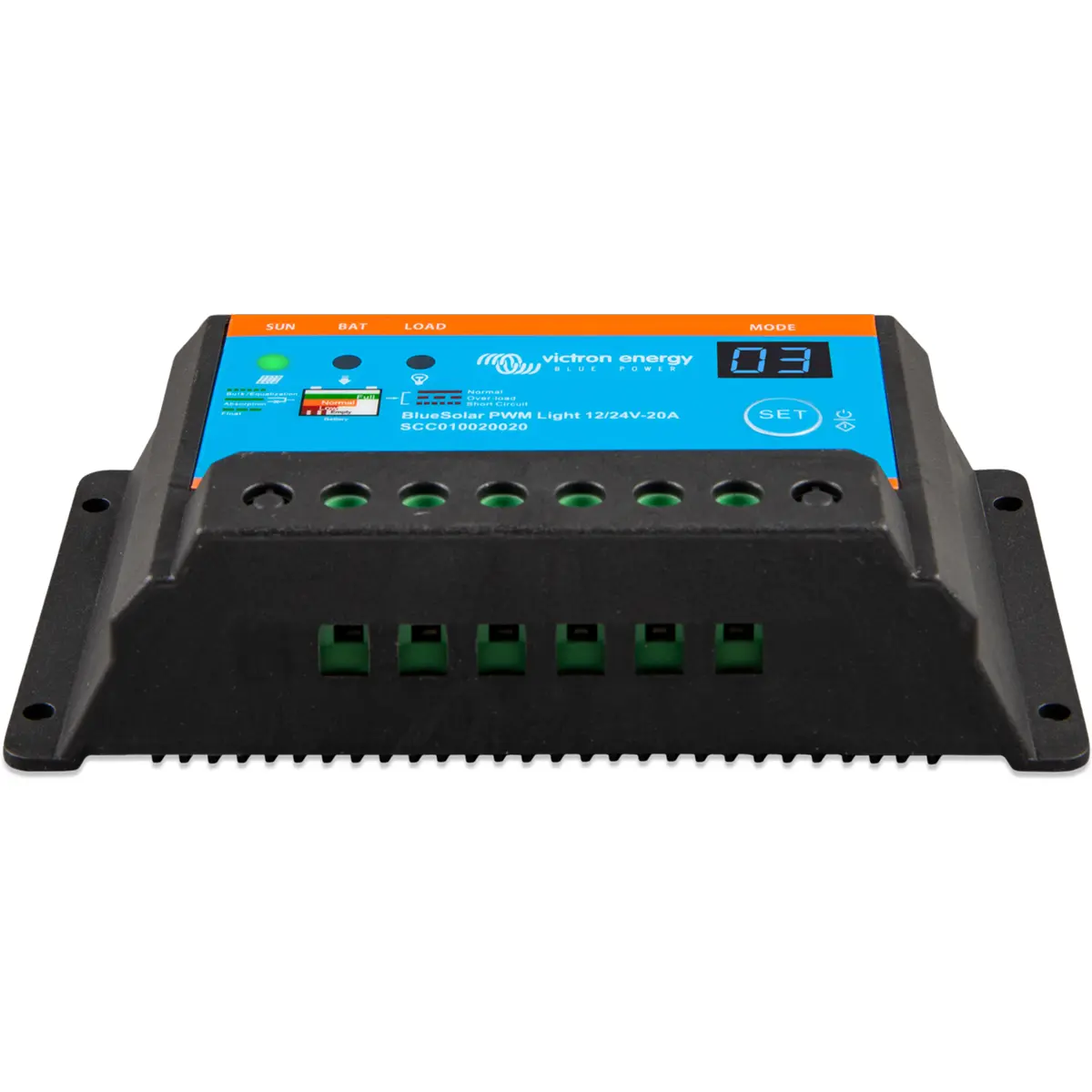

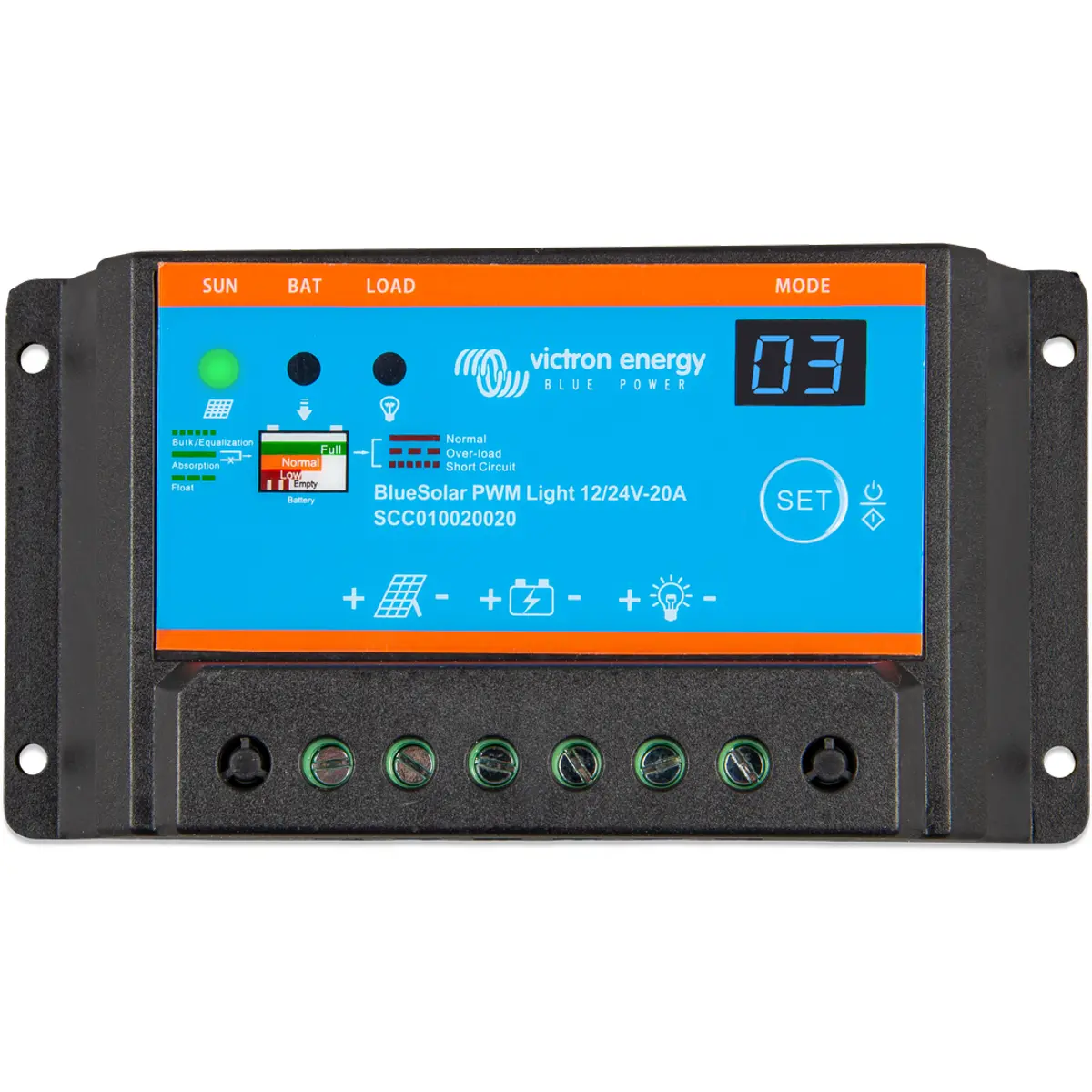

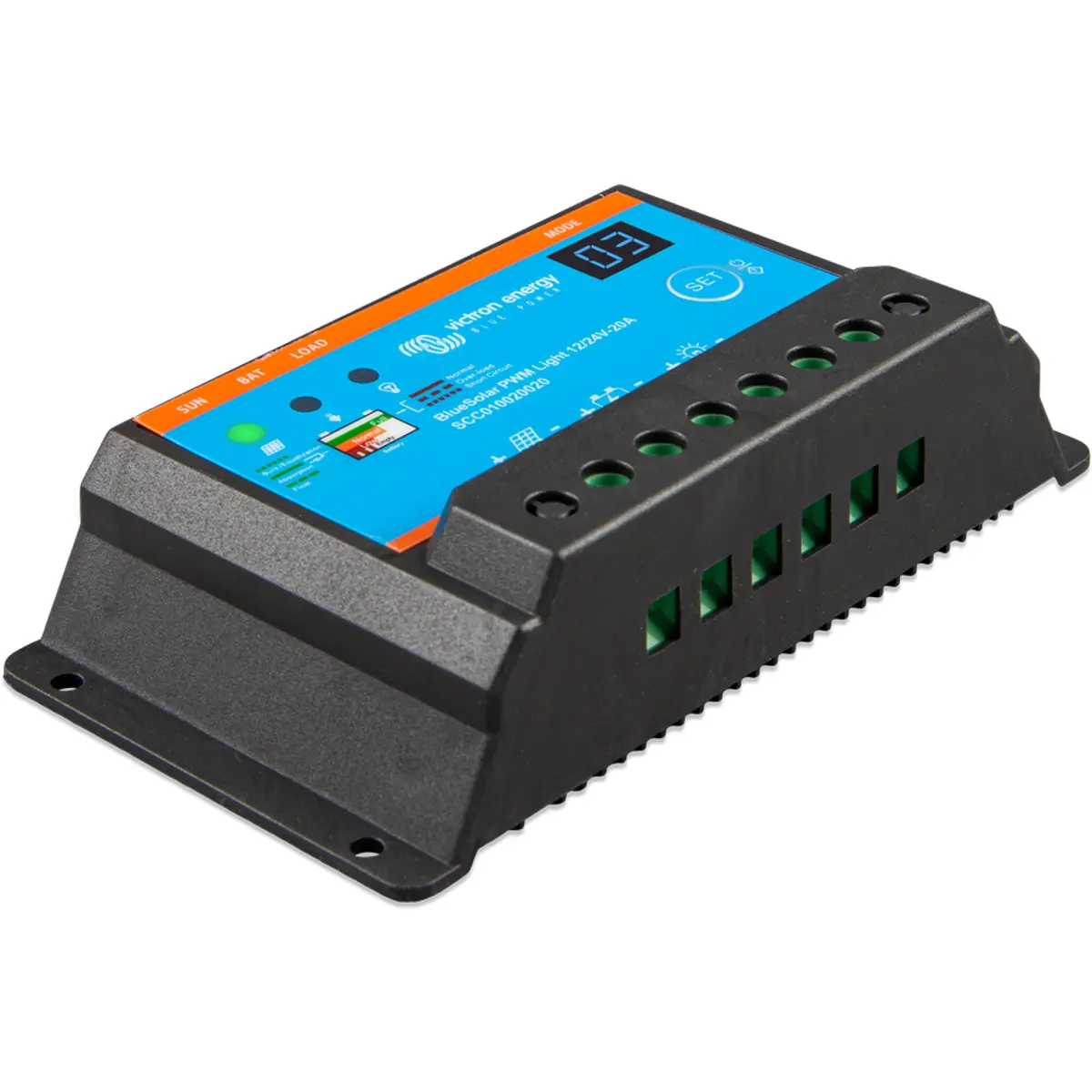

O controlador solar BlueSolar PWM Light 12/24V-20A tem um ecrã de dois dígitos de sete segmentos para um ajuste rápido e fácil da função de saída de carga, incluindo a definição do temporizador.
CARACTERÍSTICAS:
● Controlador PWM de baixo custo.
● Corriente de carga nominal de 20 A.
● Tensión máxima de los paneles solares hasta 55V.
● Con carga de la batería en tres fases (inicial, absorción y flotante), no programable.
● Para baterías de 12 o 24V con detección automática de la tensión.
● Dispone de una salida de carga protegida contra sobrecarga y cortocircuito.
● Protegido contra la inversión de polaridad de los paneles solares y/o de la batería.
● Sensor de temperatura interno.
● Desconexión automática de la salida de carga debido a baja tensión.
● Ecrã de dos dígitos de siete segmentos para una definición rápida y fácil de la función de salida de carga, incluyendo la definición del temporizador.
ESPECIFICACIONES:
◾ Tensión de la batería: 12/24 V con detección automática de la tensión del sistema
◾ Corriente de carga nominal: 20A
◾ Desconexión automática de la carga: Sí
◾ Tensión máxima: 28 V / 55 V (1)
◾ Autoconsumo: < 10 mA
◾ Salida de carga: Control manual + desconexión con baja tensión
◾ Protecciones:
- Polaridad invertida de la batería (fusible)
- Cortocircuito de salida
- Temperatura excesiva
◾ Protección contra sobrecarga
- Desconexión después de 60 s en caso de carga de 130 %
- Desconexión después de 5 s en caso de carga de 160 %
- Cortocircuito: desconexión inmediata
◾ Puesta a tierra: Positivo común
◾ Temperatura de funcionamiento: -20 ºC a +50 ºC (carga completa)
◾ Humedad (sin condensación): Máx. 95 %
◾ Batería
- Tensión de carga en absorción: 14,2 V / 28,4 V
- Tensión de carga en carga lenta: 13,8 V / 27,6 V
- Desconexión de la carga con baja tensión: 11,2 V / 22,4 V
- Desconexión de la carga con baja tensión:
- 12,6 V / 25,2 V (manual)
- 13,1 V / 26,2 V (automático)
◾ Normas
- Seguridad: IEC 62109-1
- EMC: EN 61000-6-1, EN 61000-6-3, ISO 7637-2
◾ Caja
- Clase de protección: IP20
- Tamaño del terminal: 5 mm² / AWG10
- Peso: 0,15 kg
- Dimensiones (a x l x p) 70 mm x 133 mm x 33,5 mm
NOTAS:
1) Utilizar paneles solares de 36 células para 12V. Utilizar paneles solares de 72 células para 24V o 2 paneles solares de 36 células conectados en serie.
2) El controlador pasa al nivel de tensión de flotación 2 horas después de que se haya alcanzado la tensión de absorción. Siempre que la tensión de la batería baje de 13 V, se inicia un nuevo ciclo de carga.
