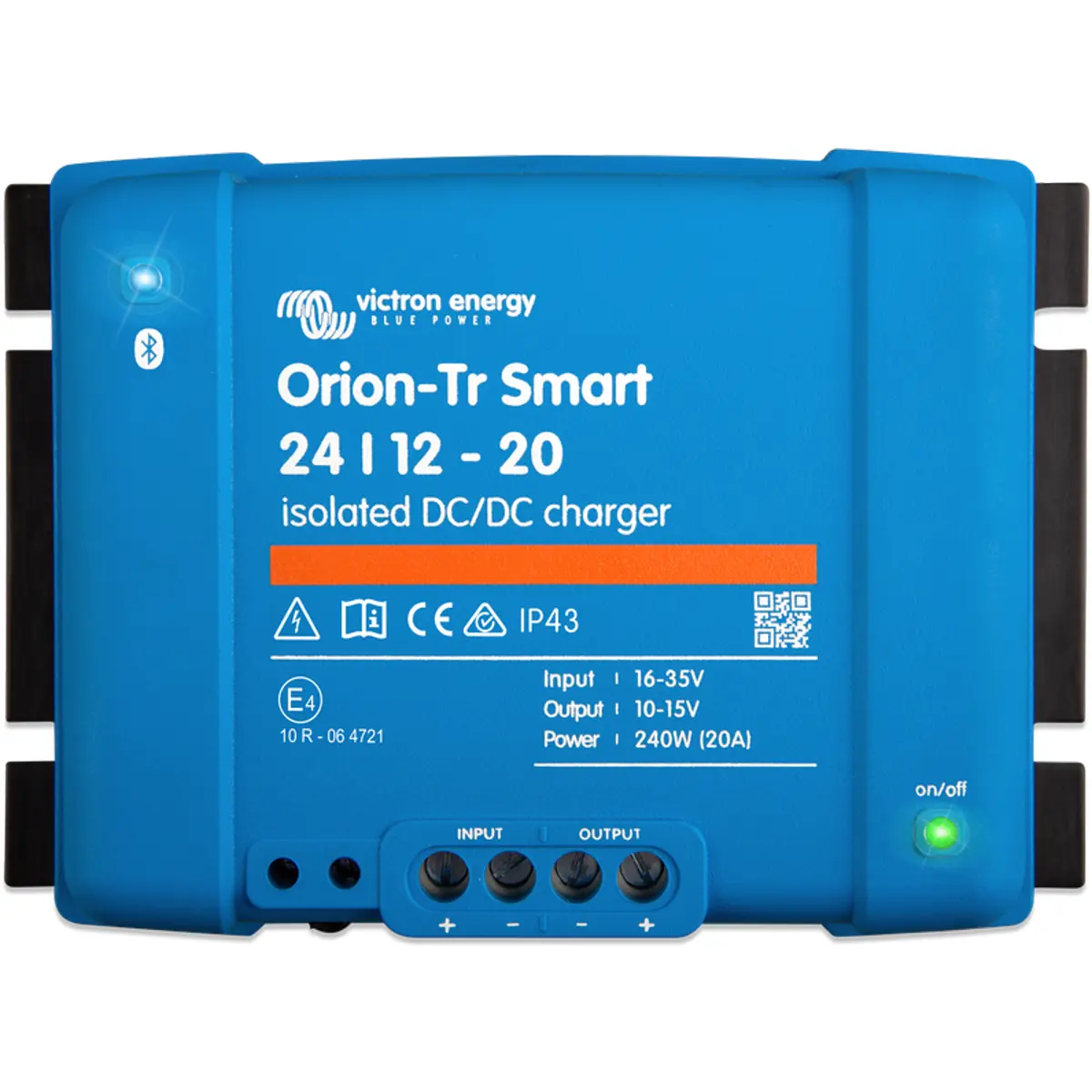

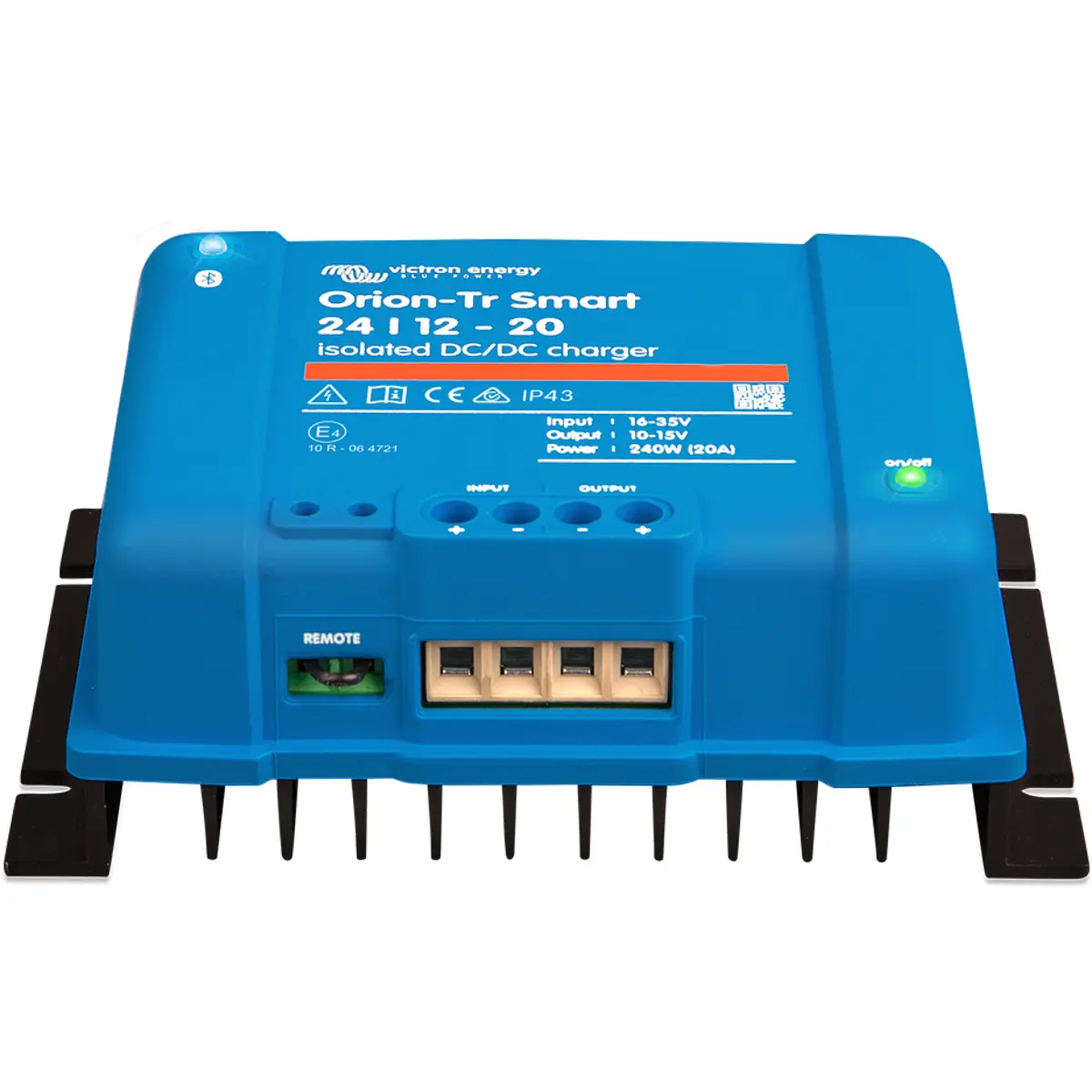

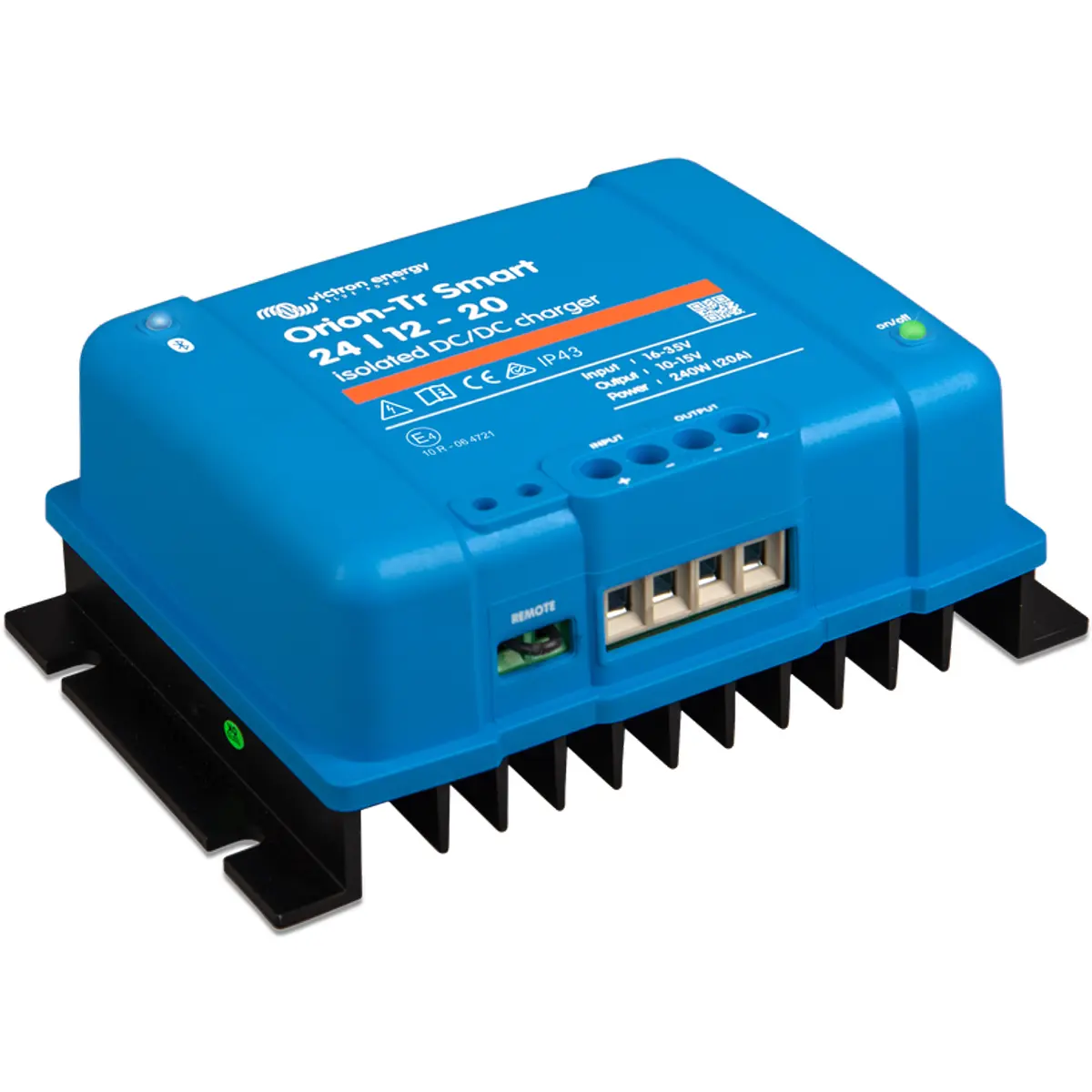

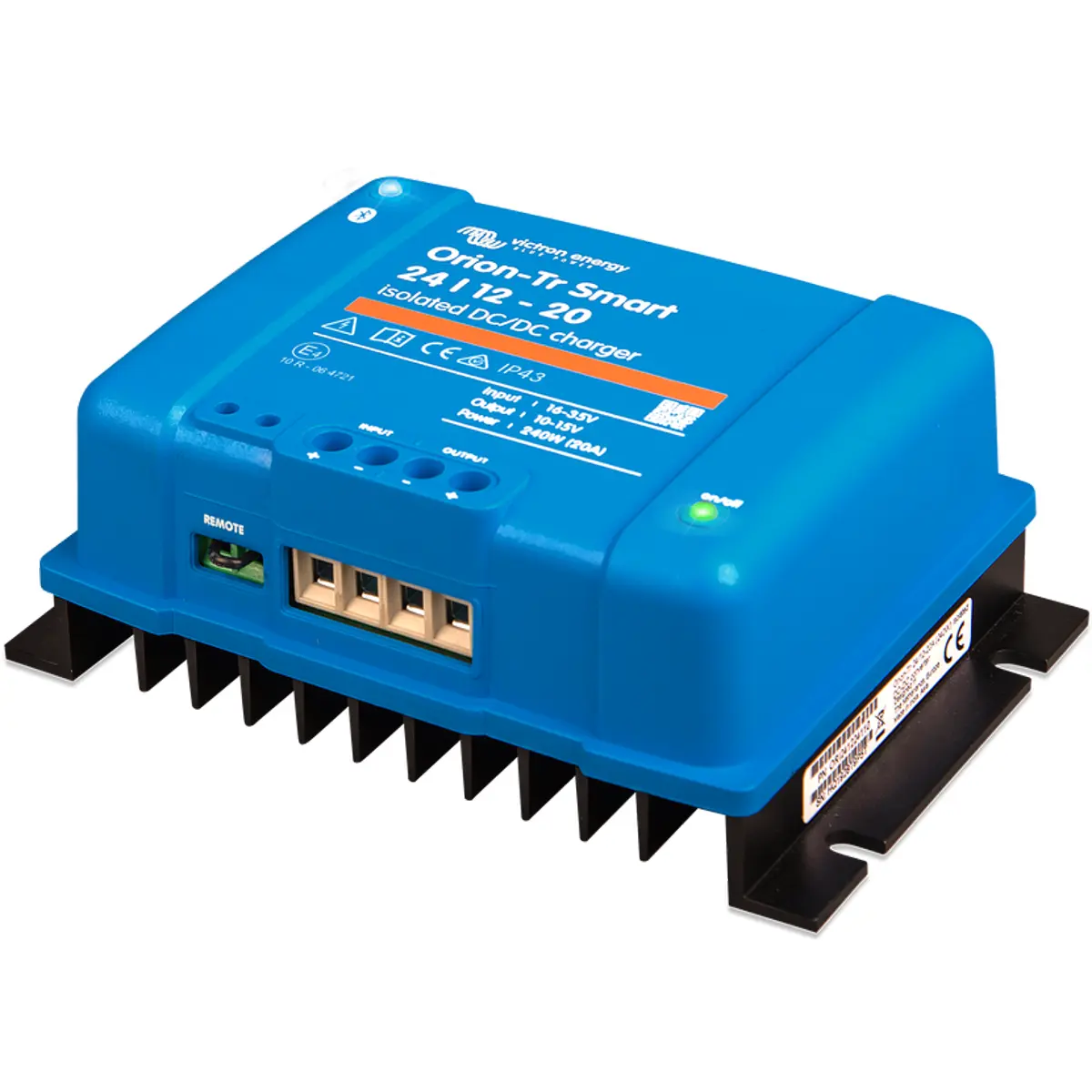

O Orion-Tr Smart DC-DC Charger Isolated é um carregador de baterias profissional alimentado por corrente DC (24V), com algoritmo adaptativo de 3 fases de carregamento, Bluetooth incorporado e isolamento galvânico entre entrada e saída.
Foi concebido para utilização em sistemas de baterias duplas em veículos ou embarcações onde o alternador (inteligente) e a bateria de arranque são utilizados para carregar a bateria de serviço. A unidade pode ser monitorizada e programada através de Bluetooth e pode ser controlada remotamente através de um interrutor remoto de ligar/desligar (ou um contacto de relé) e também tem um mecanismo de deteção de funcionamento do motor.
Este carregador Orion-Tr Smart pode ser utilizado para o carregamento de baterias de chumbo-ácido ou de lítio de 12V a partir de um sistema de 24V. Para além disso, também pode ser configurado como uma fonte de alimentação (de tensão constante), via Bluetooth.
Para aumentar a potência de saída poderá ligar várias unidades em paralelo.
Adequado para temperaturas elevadas (até 55°C) e com a potência nominal máxima disponível até os 40°C.
ESPECIFICAÇÕES:
◾ Modelo: 24/12-20 (240W)
◾ Faixa de tensão de entrada: 16-35 V
◾ Desligamento por tensão baixa: 14 V
◾ Reinício por tensão baixa: 15 V
◾ Tensão nominal de saída: 12,2 V
◾ Faixa de ajuste da tensão de saída: 10-15 V
◾ Tolerância da tensão de saída: +/- 0,2 V
◾ Ruído de saída: 2 mV rms
◾ Corrente de saída contínua a tensão de saída nominal e 40°C: 20 A
◾ Corrente máxima de saída (10s) a tensão de saída nominal menos 20%: 25 A
◾ Corrente de curto-circuito de saída: 50 A
◾ Potência contínua de saída a 25°C: 300 W
◾ Potência contínua de saída a 40°C: 240 W
◾ Eficiência: 88%
◾ Corrente de entrada sem carga: < 100 mA
◾ Corrente em espera: Menos de 1 mA
◾ Pode ser usado como fonte de alimentação: Sim,
a tensão de saída pode ser configurada via Bluetooth
◾ Isolamento galvânico: 200V DC entre entrada, saída e caixa
◾ Faixa de temperatura de operação: -20 a +55°C (reduzir 3% por °C acima de 40°C)
◾ Humidade: Máximo 95% sem condensação
◾ Conexão DC: Terminais de parafuso
◾ Seção máxima do cabo: 16 mm² / AWG6
◾ Peso: 1,3 kg
◾ Dimensões (A x L x P): 130 x 186 x 70 mm
◾ Categoria de proteção: IP43 (componentes eletrónicos), IP22 (área de conexão)
◾ Normas:
- Segurança: EN 60950
- Emissões/Imunidade: EN 61000-6-3, EN 55014-1 / EN 61000-6-2, EN 61000-6-1, EN 55014-2
- Diretiva Automotiva: ECE R10-5
▶ Datasheet (PDF)
