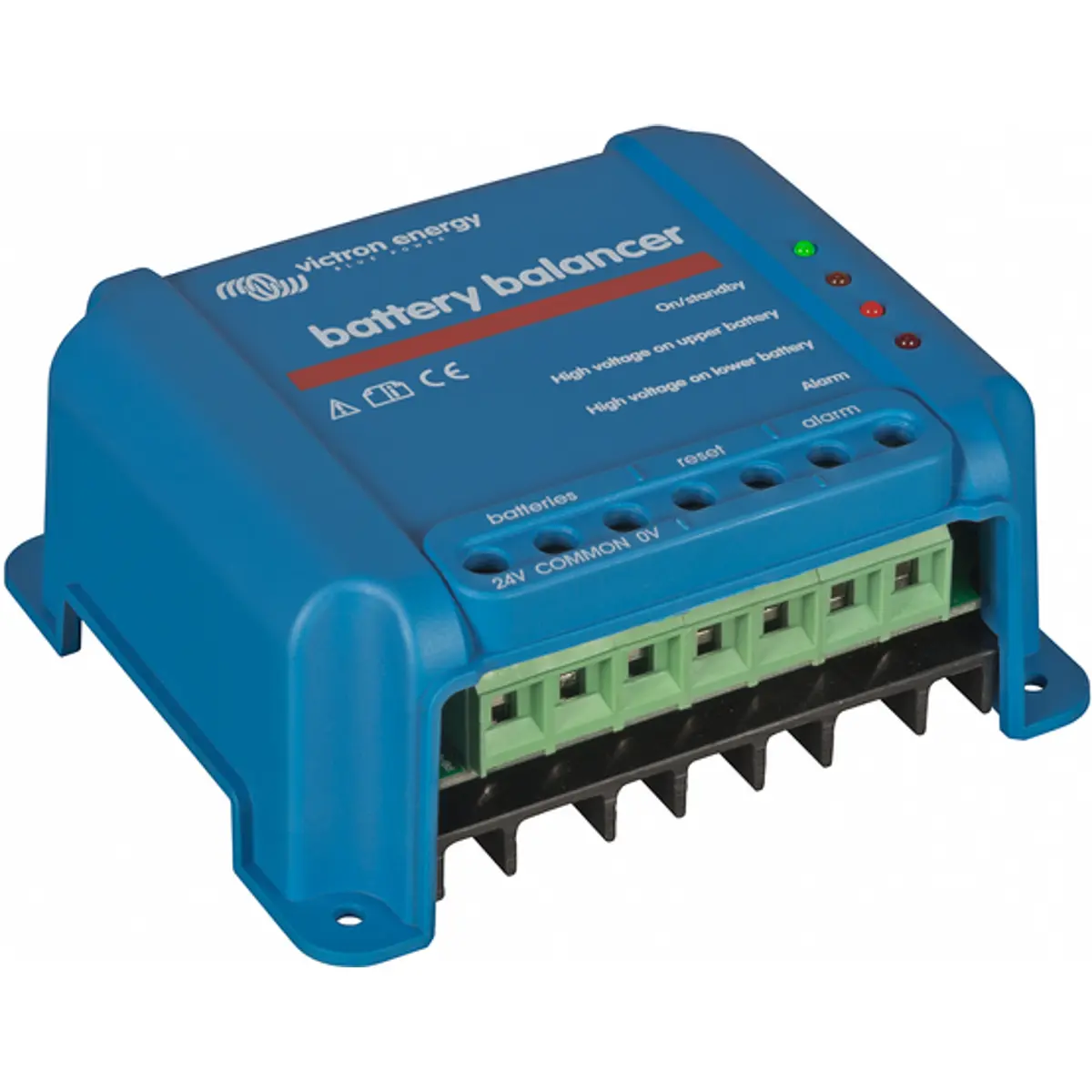

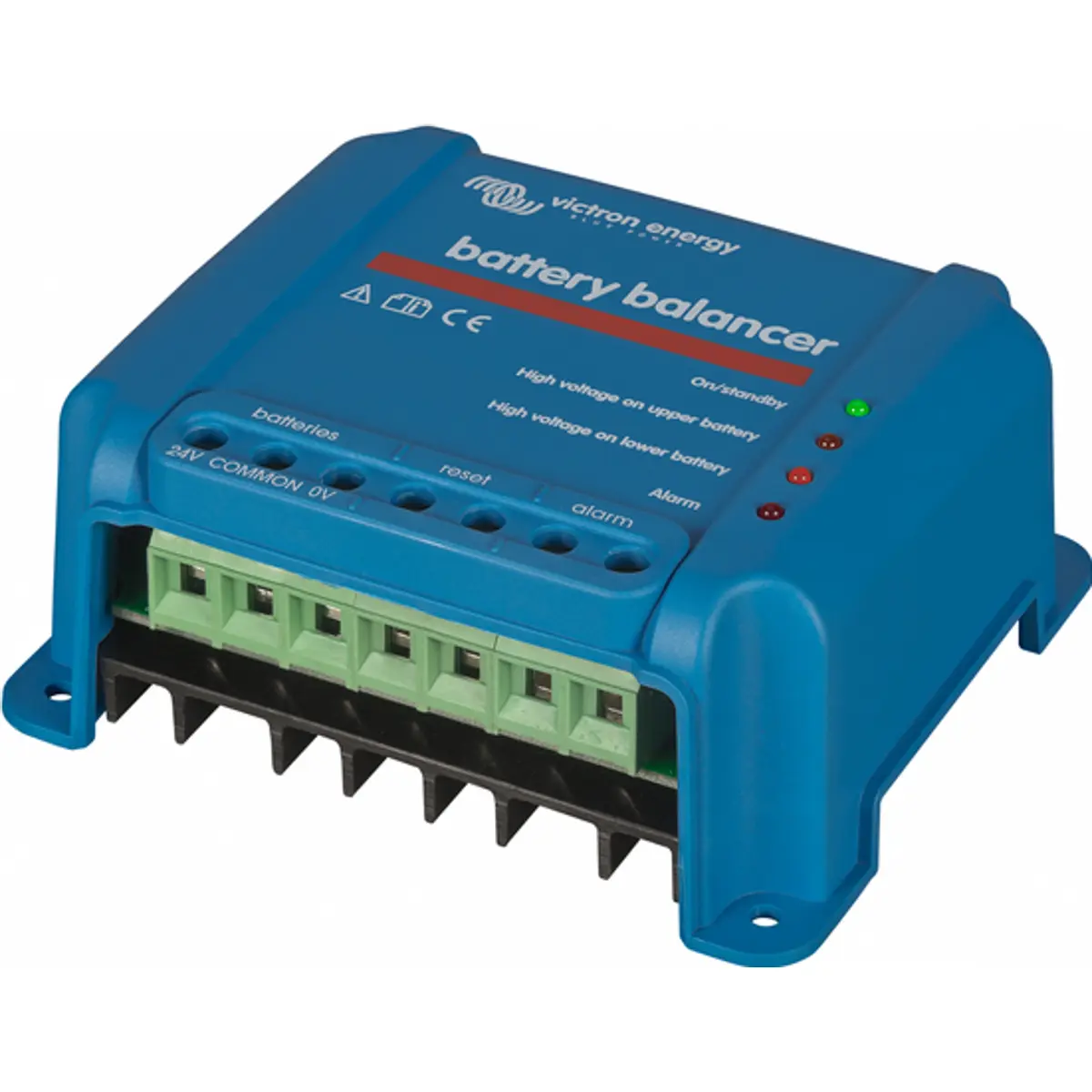

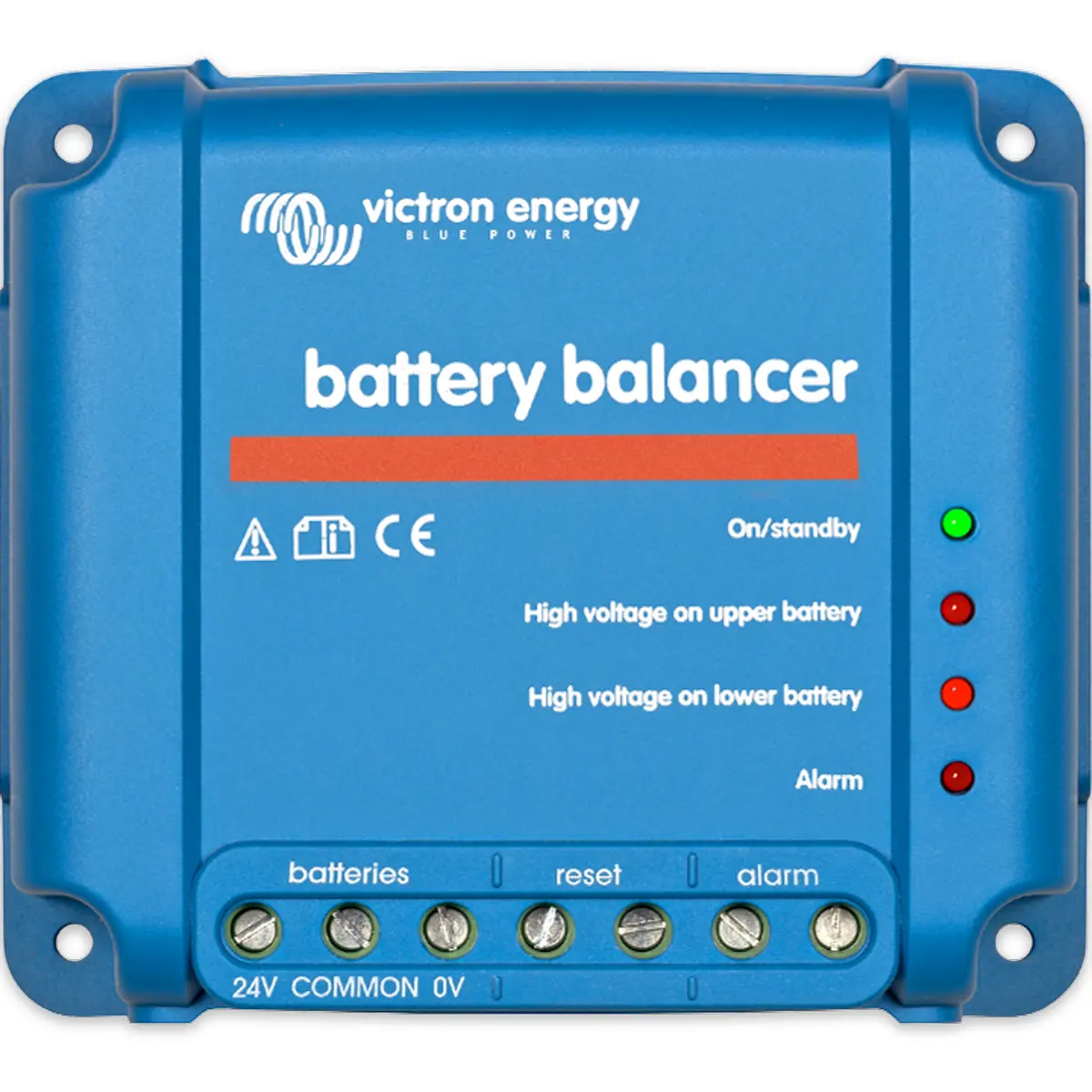

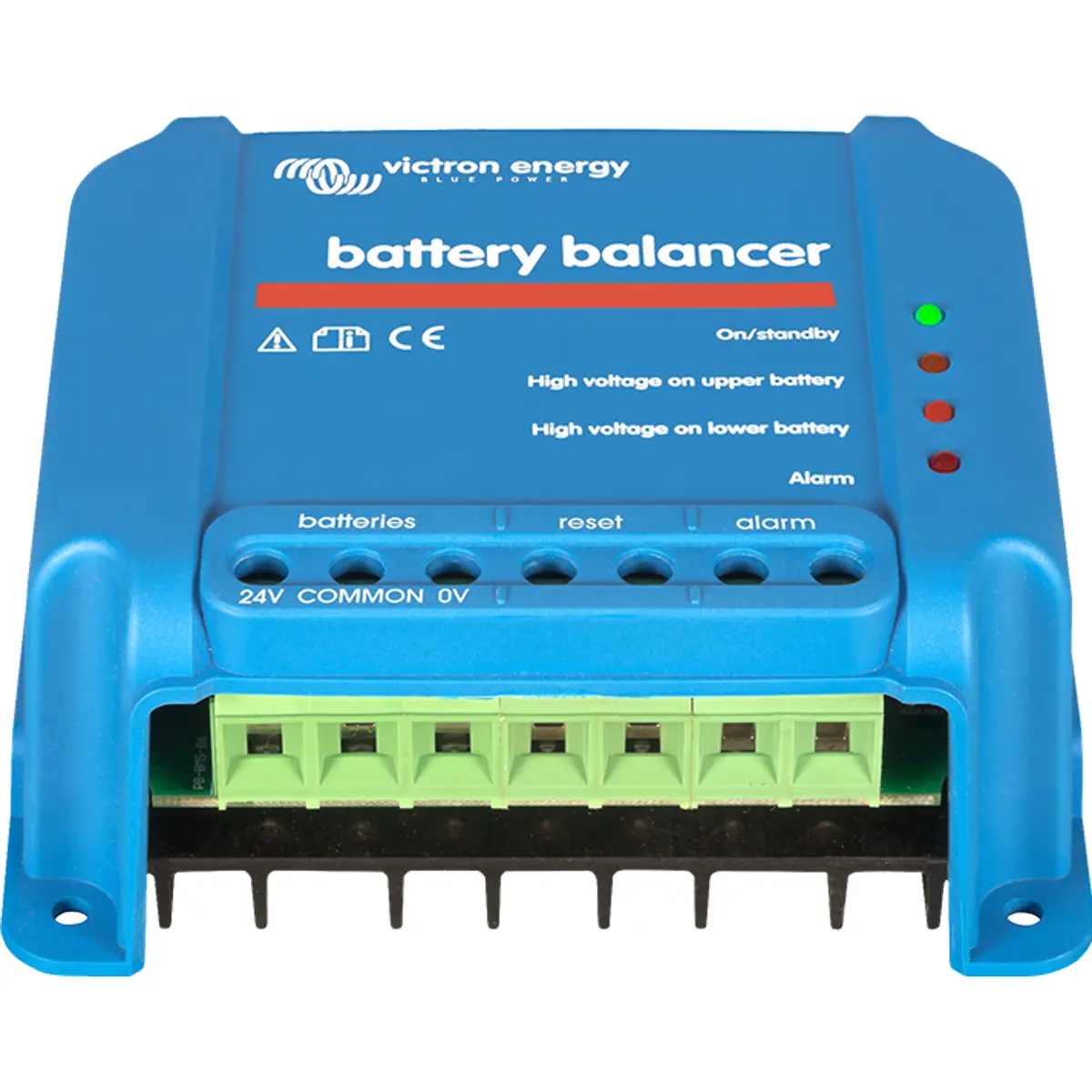

Este Battery Balancer equaliza o estado de carga de duas baterias de 12 V ligadas em série ou de várias cadeias paralelas igualmente ligadas em série.
Quando a tensão de carga da série de baterias (sistema de 24V) aumentar para mais de 27V, o Battery Balancer liga-se e compara a tensão das duas baterias ligadas e, se necessário, descarrega um pouco a bateria que tem a tensão maior (retirando até 0.7A).
O diferencial resultante da corrente de carga assegura a convergência de todas as baterias para o mesmo estado de carga, evitando a sobrecarga de alguma das baterias e aumentando a vida útil do banco de baterias.
ESPECIFICAÇÕES:
◾ Elétricas:
- Intervalo de tensão de entrada: Até 18V por bateria, 36V total
- Nível de ativação: 27.3 V +/- 1%
- Nível de desativação: 26.6 V +/- 1%
- Consumo de corrente em Off: 0.7 mA
- Desvio de ponto médio para iniciar regulação: 50 mV
- Corrente de regulação máxima: 0.7 A (quando desvio > 100 mV)
- Nível de ativação de alarme: 200 mV
- Nível de reinício do alarme: 140 mV
- Relé de alarme: Normalmente aberto 60 V / 1 A
- Reinício do relé de alarme: Dois terminais para conectar um botão de pressão
◾ Ambientais
- Proteção de sobreaquecimento: sim
- Temperatura de funcionamento: -30 ºC a +50 ºC
- Humidade (sem condensação): 95 %
◾ Físicas
- Cor: Azul
- Terminais de ligação: Terminais de parafuso de 6 mm2 (6 AWG)
- Classe de proteção: IP22
- Peso: 0,4 kg
- Dimensões: (a x l x p) 100 mm x 113 mm x 47 mm
◾ Normas
- Segurança: EN 60950, CSA/UL 62368-1
- Emissão: EN 61000-6-3, EN 55014-1
- Imunidade: EN 61000-6-2, EN 61000-6-1, EN 55014-2
- Diretiva automóvel: EN 50498
OBSERVAÇÕES:
◾ Se for necessário, é possível instalar em paralelo diversos Battery Balancer.
◾ Um banco de baterias com 48V pode ser compensado com três Battery Balancers.
