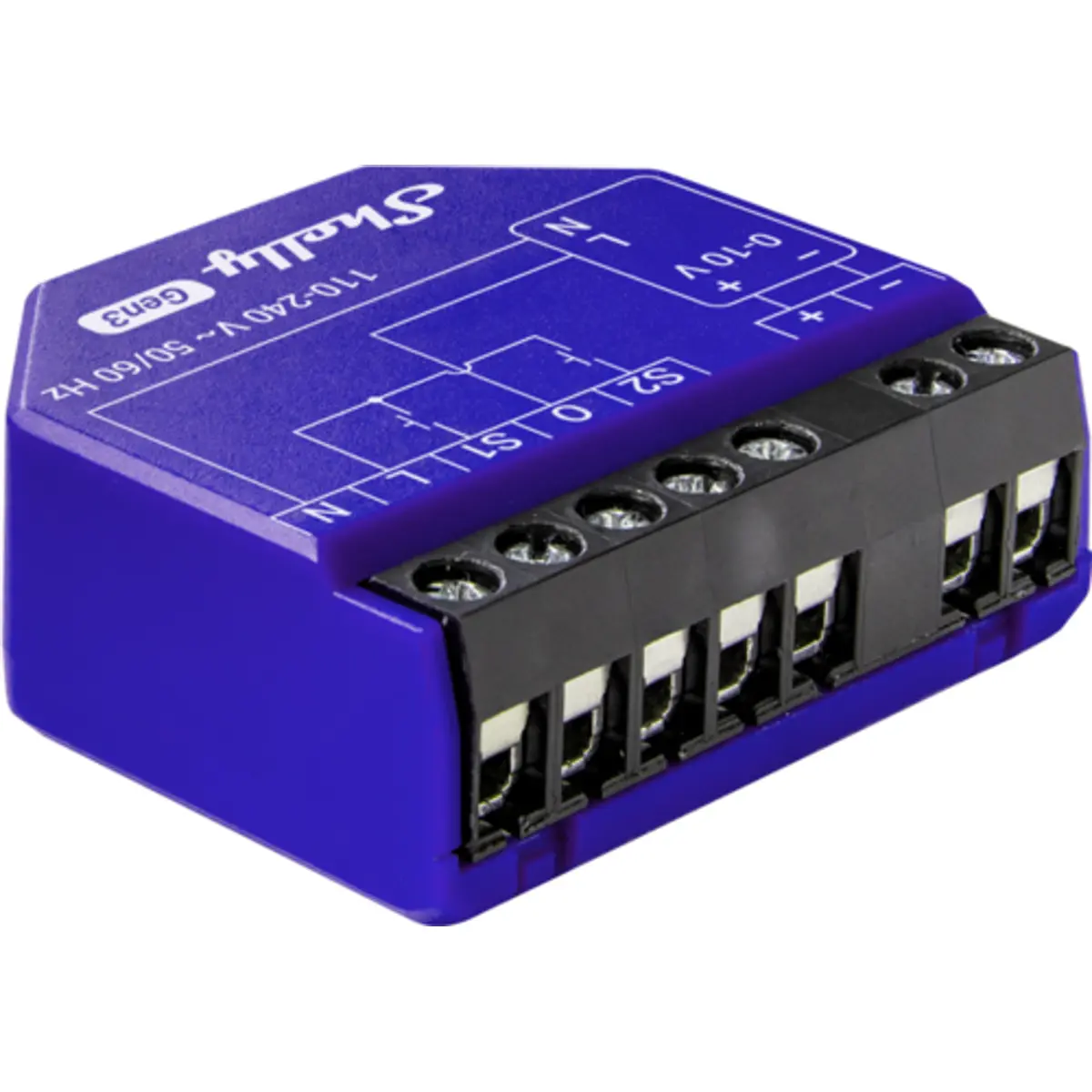

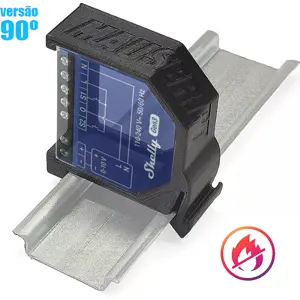

O Shelly Dimmer 0/1-10V PM Gen3 es un controlador inteligente para la regulación remota de dispositivos que dispongan de una entrada de señal de control de 0-10V o 1-10V.
Este dimmer no controla directamente las cargas; está destinado a la regulación de la intensidad de luces a través de un Driver que disponga de una entrada de señal de control compatible, pero no se limita a las luces. Existen diversos tipos de dispositivos que pueden controlarse mediante este tipo de señales (controladores de velocidad de pequeños motores eléctricos, Sistemas HVAC, válvulas, equipos de audio, etc.).
Además de enviar una señal de control a un regulador de intensidad, también puede alimentar ese regulador, permitiendo, adicionalmente, realizar la medición de su consumo de energía.
Puede funcionar de forma autónoma en una red Wi-Fi local o también utilizarse a través de servicios de automatización residencial en la nube, permitiendo su uso mediante un teléfono móvil, tablet, PC o sistema de automatización doméstica.
Pero, ¿qué ventajas tenemos al utilizar este tipo de dimmer?
Como no controla directamente las cargas, puede utilizarlo con Drivers mucho más potentes que los Shelly Dimmer tradicionales y tampoco estará limitado únicamente a las tensiones de salida que ellos admiten.
FUNCIONALIDADES:
✅ Wi-Fi: El dispositivo puede conectarse a una red inalámbrica.
✅ Extensor de Alcance Wi-Fi: Reemite la señal Wi-Fi y amplía su alcance.
✅ Bluetooth: El dispositivo cumple con el estándar Bluetooth y puede conectarse con otros dispositivos Bluetooth para intercambiar datos a corta distancia.
✅ Gateway BLE: Facilita la comunicación entre dispositivos habilitados para BLE y Wi-Fi.
✅ Script: Permite crear escenarios de automatización mediante scripts.
✅ Agendamientos Básicos: Admite agendamientos y rutinas semanales, incluyendo la definición de brillo, duración de la transición y valor de inversión de la señal de regulación.
✅ Agendamientos Avanzados: Admite agendamientos detallados y rutinas a lo largo del año con una amplia gama de ajustes de tiempo, desde segundos hasta meses, incluyendo la definición de brillo, duración de la transición y valor de inversión de la señal de regulación.
✅ Compatibilidad con Shelly Plus Add-On: El dispositivo dispone de una interfaz para un módulo adicional que admite la conexión de diversos sensores.
✅ Temporizadores de encendido/apagado automático: Permite definir temporizadores automáticos para encender y apagar.
✅ Acciones Locales: Permite crear escenarios de automatización dentro de la red Wi-Fi local, incluyendo la definición de brillo, duración de la transición y valor de inversión de la señal de regulación.
✅ Webhooks: Admite automatización mediante comunicación ligera y orientada a eventos con otros dispositivos.
✅ Compatibilidad: Alta compatibilidad con sistemas de automatización doméstica de terceros.
✅ Sin necesidad de hub: Listo para uso local o de forma remota mediante Shelly Smart Control o sistemas de terceros.
✅ Registro de Actividad: Almacena un historial detallado de eventos.
✅ KVS (Almacenamiento de clave-valor): El servicio KVS proporciona un almacenamiento persistente básico de pares clave-valor.
✅ Umbrales y desviaciones personalizables para temperatura, humedad y luz cuando se utiliza con el Plus Add-On.
✅ Seguridad: Protecciones contra corriente/tensión/potencia excesivas.
✅ Medición de Energía: Monitorización precisa del consumo de energía. Se muestran información sobre tensión (V), corriente (A) y consumo (W).
✅ Integración de diversos drivers: Admite tipos de drivers 0-10V y 1-10V (luces, motores, válvulas, etc.).
✅ Modo Nocturno: Permite definir un brillo específico de las luces de entrada durante la noche.
✅ Si el brillo del modo nocturno es inferior al brillo mínimo en el toggle, entonces se aplica el brillo mínimo en el toggle.
✅ Modo de Entrada de Interruptor/Botón: Permite un control flexible de la entrada mediante interruptores y/o botones.
✅ Control de regulación con un botón.
✅ Control de regulación con dos botones.
✅ Duración de la Transición: Controla el tiempo de regulación de 0 a 100% al encender y de 100 a 0% al apagar.
✅ Brillo Mínimo al Encender: Nivel de brillo (en porcentaje) aplicado cuando hay una activación y el brillo actual es inferior a «Brillo mínimo al encender».
✅ Brillo Min/Max: Reajusta el rango de la señal de regulación para obtener un control de brillo más preciso en la salida.
✅ Tasa de Desvanecimiento del Botón: Controla la rapidez con la que el brillo de salida cambia mientras se mantiene pulsado el botón. El valor predeterminado es 3x.
✅ Ajustes predefinidos del Botón: Estado que se aplica en el evento de doble toque (doble clic). El valor predeterminado es 100%.
✅ Componentes Virtuales: Un conjunto especial de componentes que no existen inicialmente en el dispositivo y que el usuario crea de forma dinámica.
ESPECIFICACIONES
◾ Eléctricas
- Alimentación: 110-240V AC 50/60 Hz
- Consumo de energía: < 1,5 W
- Neutro: necesario
◾ Circuitos de salida
- Tensión máxima de conmutación: 240 V AC
- Corriente máxima de conmutación: 13 A
- Corriente máxima de control: 35 mA
◾ Sensores, medidores
- Voltímetro (AC): 110V - 240V
- Precisión del voltímetro: ±10%
- Amperímetro (AC): 50 mA - 16 A
- Precisión del amperímetro: ±10%
- Medidores de potencia y energía:
· Potencia activa y aparente
· Energía activa y aparente
· Factor de potencia
- Almacenamiento de datos de medición: No
- Sensor de temperatura interno: Sí
◾ Conectividad inalámbrica
- Wi-Fi
· Protocolo: 802.11 b/g/n
· Banda RF: 2401 - 2495 MHz
· Potencia máxima RF: < 20 dBm
· Alcance: Hasta 30 m en interiores y 50 m en exteriores
- Bluetooth
· Protocolo: 4.2
· Banda RF: 2400 - 2483,5 MHz
· Potencia máxima RF: < 4 dBm
· Alcance: Hasta 10 m en interiores y 30 m en exteriores
◾ Unidad de microcontrolador
- CPU: Shelly ESP32 C3
- Frecuencia del reloj: 40 MHz
- Flash: 8 MB
◾ Capacidades de firmware
- Agendamientos: 20
- Webhooks (acciones de URL): 20 con 5 URLs por webhook
- Script: Sí
- MQTT: Sí
- Agendamientos avanzados: Sí
- KVS (Almacenamiento de clave-valor): Sí
◾ Ambientales
- Temperatura ambiente de funcionamiento: -20 °C a 40 °C / -5 °F a 105 °F
- Humedad: 30% a 70% RH
- Altitud máxima: 2000 m / 6562 ft
◾ Físicas
- Dimensiones (AlxAnxF): 38,5x43,5x17mm / 1,52x1,71x0,67in
- Peso: 28,5 g / 0,99 oz
- Par máximo de los terminales de tornillo: 0,4 Nm / 3,5 lbin
- Sección transversal del conductor: 0,2 a 2,5 mm² / 24 a 14 AWG (sólido, trenzado y terminales de funda)
- Longitud del conductor pelado: 5 a 6 mm / 0,20 a 0,24 in
- Montaje: Consola de pared / detrás de la pared / construcción de techo
- Material de la carcasa: Plástico
- Colores:
· Carcasa: azul (Pantone 2736C)
· Conectores: negro
· Impresión: Blanco
- Color del conector: Negro
Información adicional:
⫸ Sitio web portugués de Shelly
⫸ Sitio oficial de Shelly (EN)
⫸ Base de conocimiento de Shelly
⫸ Manual de instrucciones (PDF)
Esquema de conexiones:

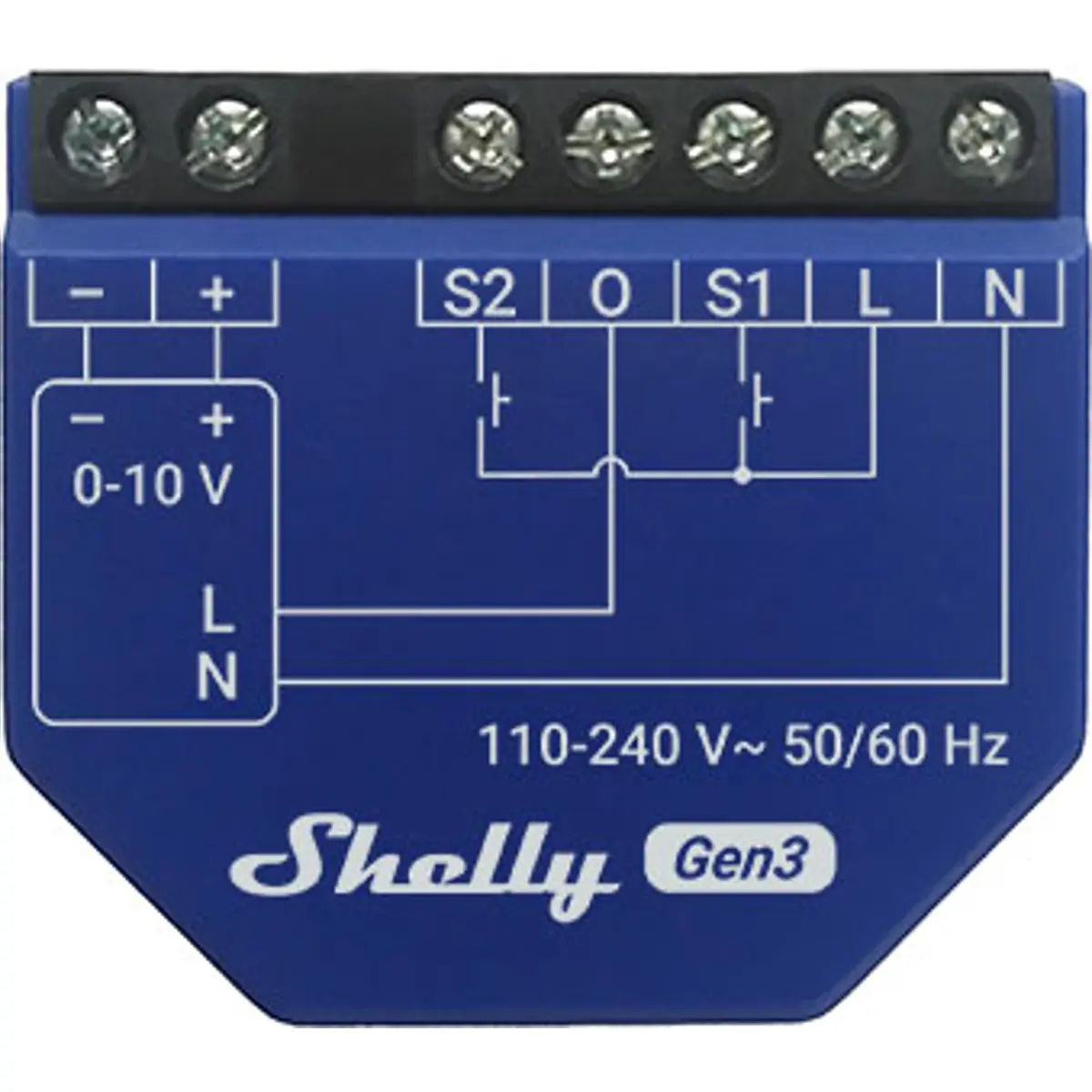

Esquema interno simplificado:
