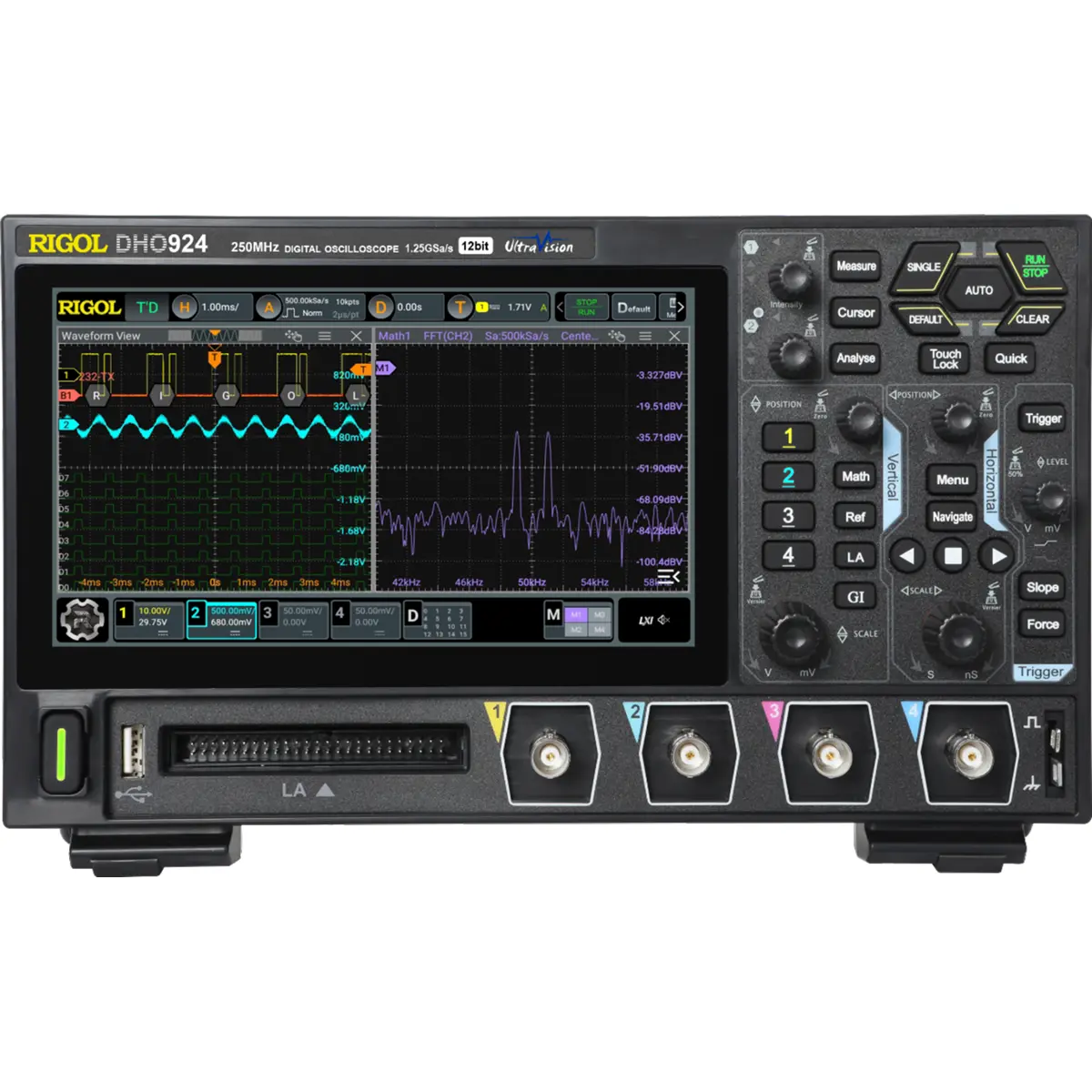

O DHO924 é um osciloscópio Digital com: uma largura de banda de 250 MHz, quatro canais analógicos, dezasseis canais digitais, uma taxa de amostragem em tempo real de até 1.25 GSa/s, uma resolução vertical de até 12 bits e profundidade de memória até 50 Mpts.
Está equipado com um ecrã tátil de 7 polegadas e combina um desempenho avançado com uma interface de utilizador intuitiva, ideal para uma variedade de aplicações.
O DHO924 é ideal para uma ampla gama de aplicações em investigação e desenvolvimento, educação e testes de design integrado, combinando uma análise abrangente de sinais analógicos e digitais num único instrumento.
Compacto e portátil, o DHO924 é fácil de utilizar tanto numa bancada de trabalho como numa sala de aula ou no local de teste. O design delicado e compacto permite um fácil transporte e uma utilização versátil.
Pode ser colocado na bancada de trabalho com os pés de apoio dobrados ou desdobrados, colocado plano na superfície de trabalho ou fixado a um suporte de monitor (VESA 100), economizando espaço e garantindo versatilidade nas configurações de utilização.
PRINCIPAIS CARACTERÍSTICAS:
- 4 canais analógicos e 16 canais digitais
- Largura de banda dos canais analógicos de 250 MHz
- Resolução vertical de até 12 bits
- Taxa de amostragem em tempo real até 1.25 GSa/s
- Profundidade de memória até 50 Mpts
- Gama de sensibilidade vertical: de 200 μV/div até 10 V/div
- Gama de base de tempo: de 2 ns/div até 500 s/div
- Ruído ultra-baixo, sinal mais puro, sem nunca perder os pequenos sinais
- Diversas funções matemáticas, podendo apresentar 4 em simultâneo
- Registo e análise de formas de onda
- Descodificação de sinais Serial (RS232/UART, I2C, SPI, LIN e CAN) e Parallel
- Voltímetro digital (DC, AC+DCrms, ACrms)
- Contador de frequências de alta precisão
- Conjunto de comandos (norma IEEE488.2)
- Sistema operativo: Android, 4GB de RAM / 8GB de memória Flash
- Taxa de captura máxima de 1000000 wfms/s (no modo UltraAcquire)
- Ecrã multi-toque capacitivo de 7" (1024x600)
- Função de fosforescência digital com gradação de intensidade em tempo real de 256 níveis
- Suporta interface de controlo através da Web
- Alimentação por USB-C. Permite uma utilização portátil, usando um PowerBank.
- Tem um formato compacto e suporta a fixação num suporte de monitor normal (VESA 100), reduzindo efetivamente a área de trabalho e proporcionando-lhe um espaço de trabalho mais amplo.

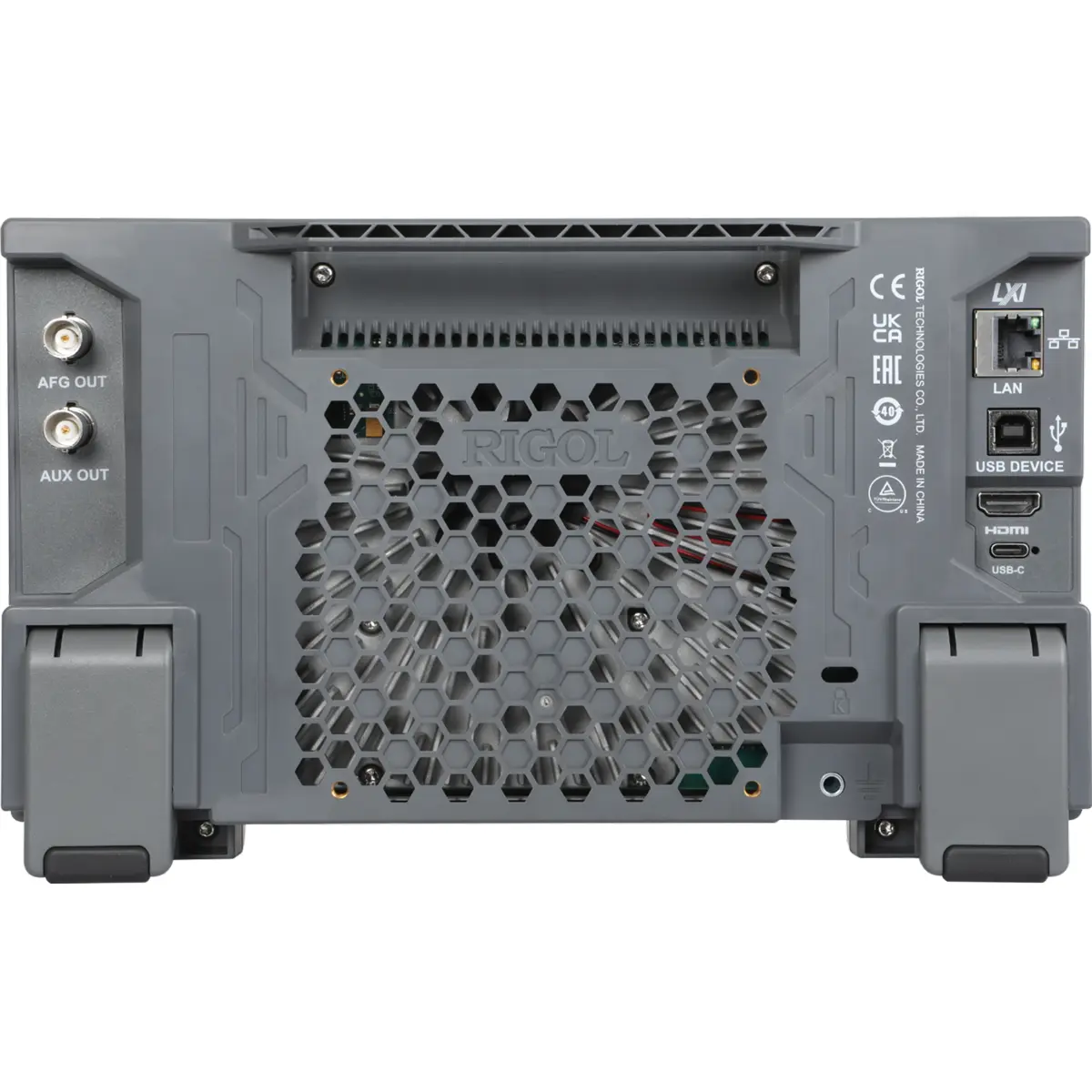

- Interfaces versáteis: USB Device & Host, LAN e saída HDMI, suportando controlo remoto e apresentações em conferência.
- A função de pesquisa e navegação da forma de onda permite-lhe depurar mais rapidamente as anomalias do sinal.
▶ Datasheet (PDF)▶ Quick Guide (PDF download)
▶ User Guide (PDF download)
▶ Programming Guide (PDF download)▶ Intro Vídeo
Exemplo de análise de sinais digitais:
Nota: Logic Analyzer Probe - PLA2216 - não incluída (vendida em separado)
Compatível com suportes de padrão VESA 100:Osciloscópios da série DHO900 apresentam um formato compacto e também permitem a utilização de um suporte de monitor normal:
