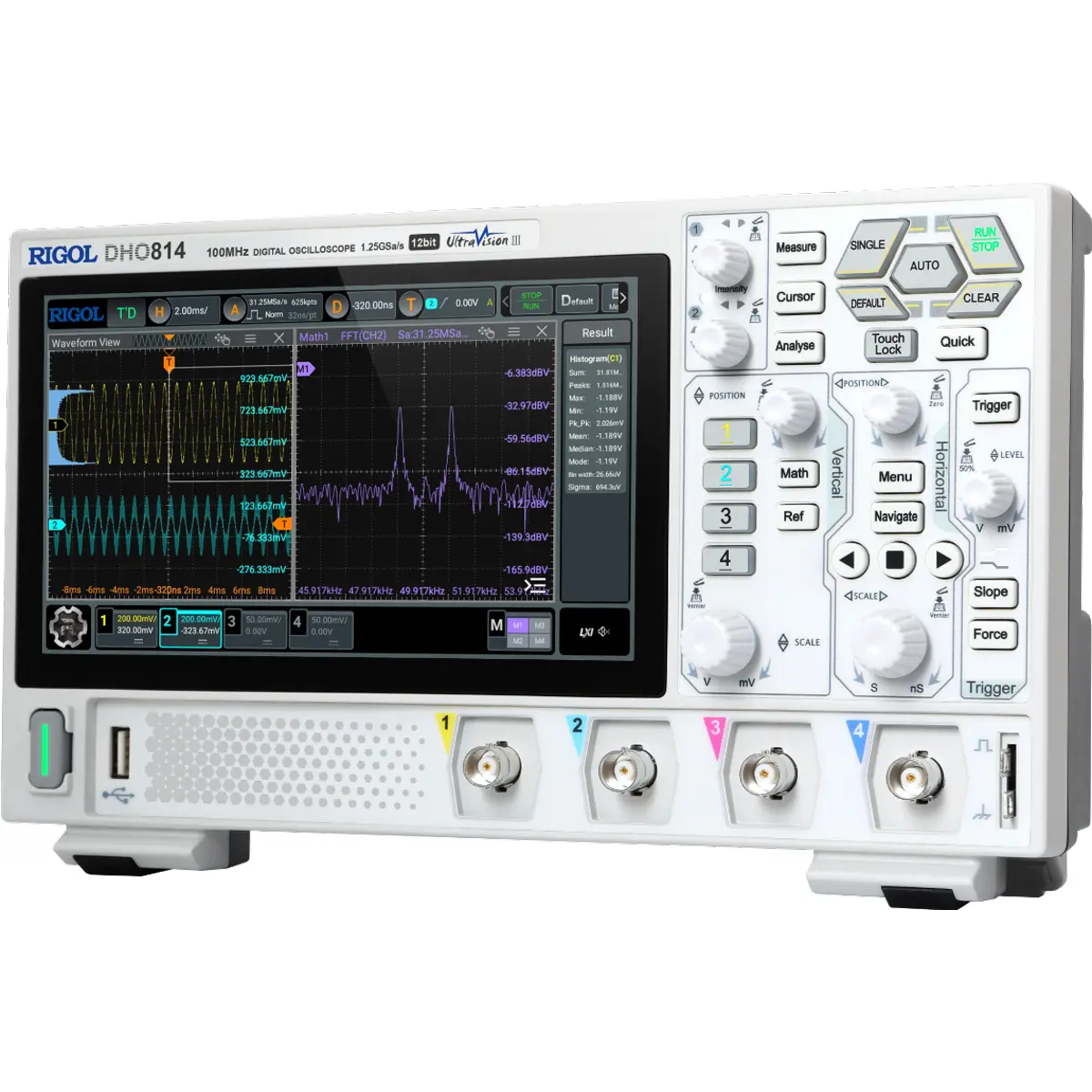

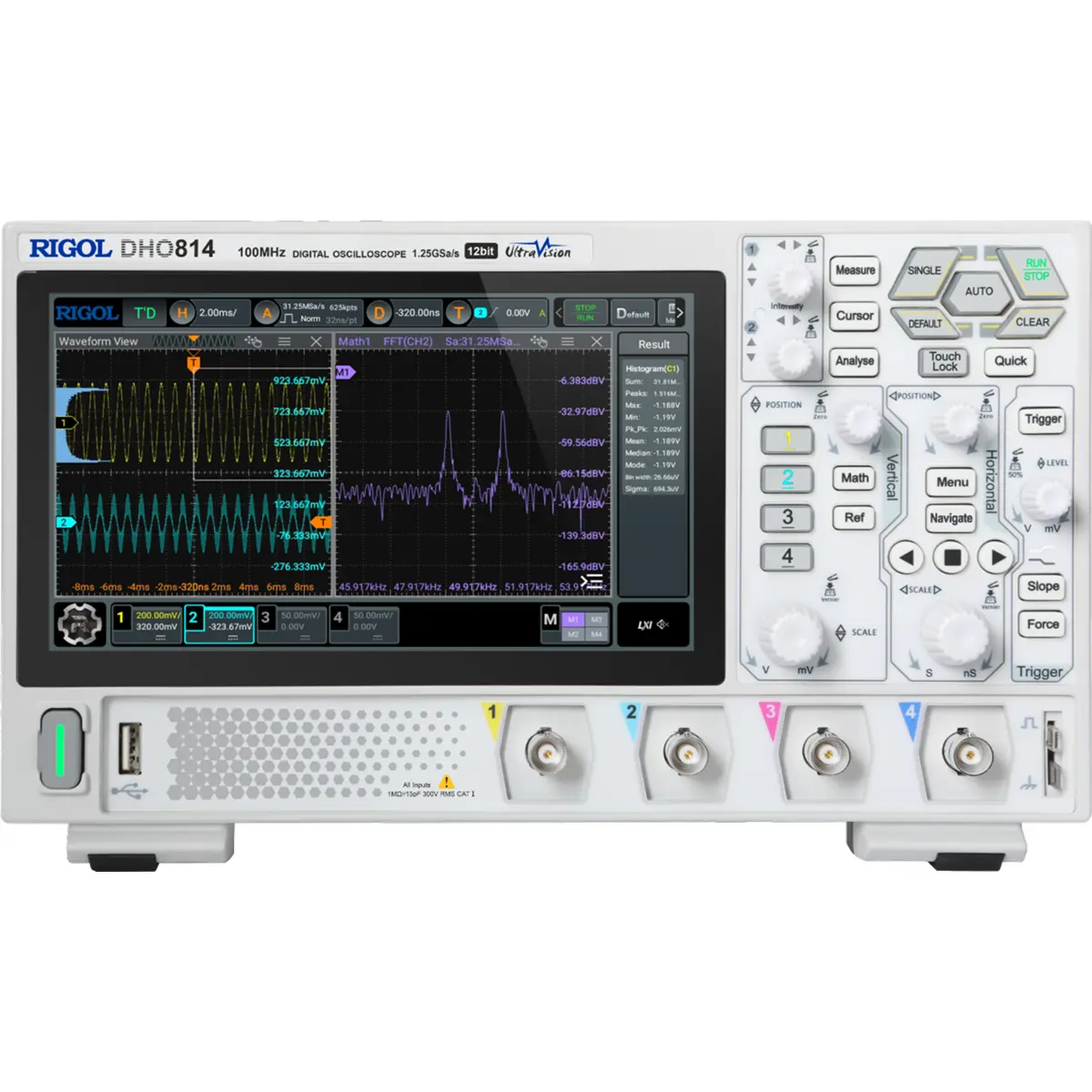

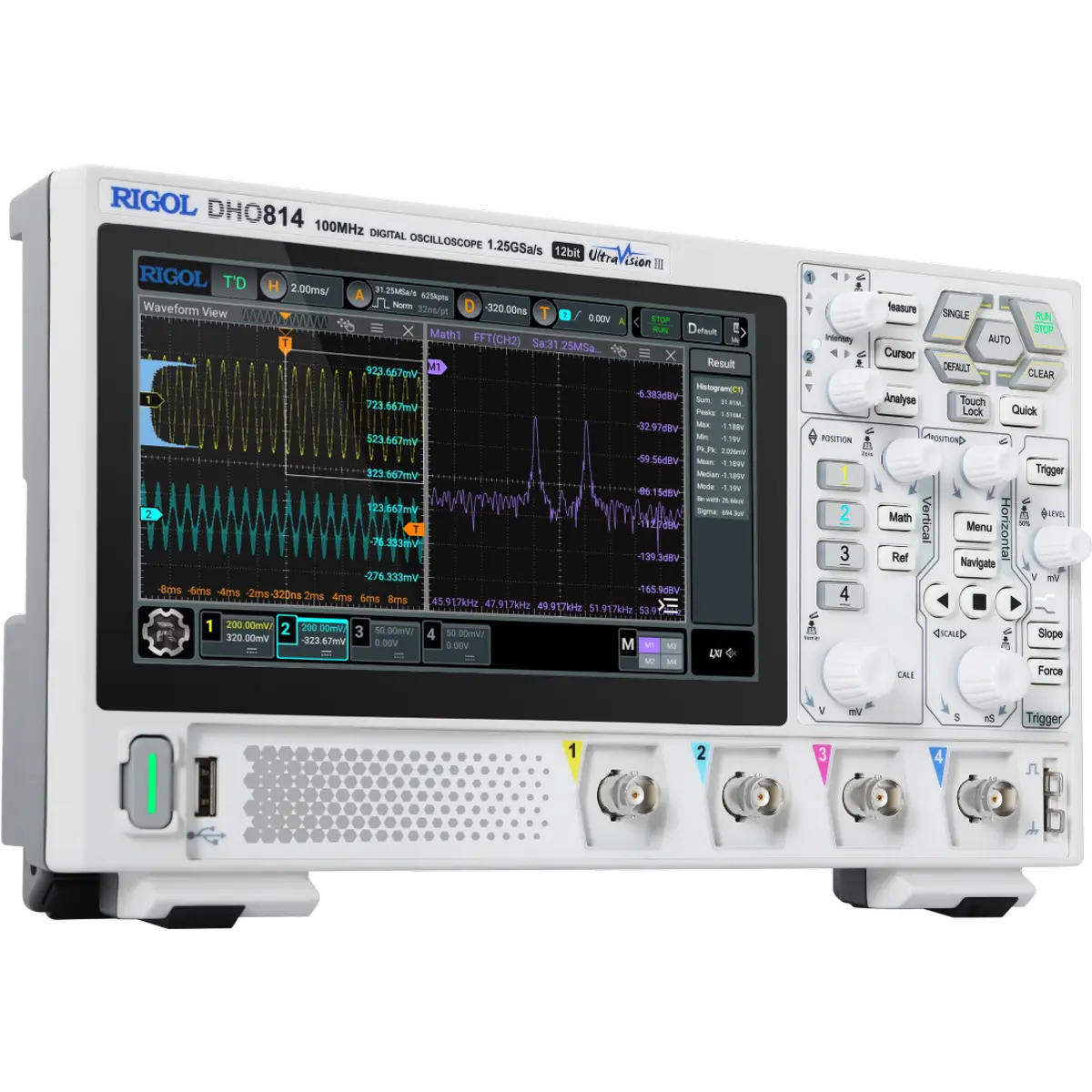

O DHO814 é um osciloscópio Digital com uma largura de banda de 100 MHz, quatro canais analógicos, uma taxa de amostragem em tempo real de até 1.25 GSa/s, uma resolução vertical de até 12 bits e profundidade de memória até 25 Mpts
Está equipado com um ecrã tátil de 7 polegadas e combina um desempenho avançado com uma interface de utilizador intuitiva, ideal para uma variedade de aplicações.
Compacto e portátil, o DHO814 é fácil de utilizar tanto numa bancada de trabalho como numa sala de aula ou em locais remotos. O design delicado e compacto permite um fácil transporte e uma utilização versátil.
Pode ser colocado na bancada de trabalho com os pés de apoio dobrados ou desdobrados, colocado plano na superfície de trabalho ou fixado a um suporte de monitor (VESA 100), economizando espaço e garantindo versatilidade nas configurações de utilização.
PRINCIPAIS CARACTERÍSTICAS:
● 4 canais analógicos
● Largura de banda dos canais analógicos de 100 MHz
● Resolução vertical de até 12 bits
● Taxa de amostragem em tempo real até 1.25 GSa/s
● Profundidade de memória até 25 Mpts
● Gama de sensibilidade vertical: de 500 μV/div até 10 V/div
● Gama de base de tempo: de 5 ns/div até 500 s/div
● Ruído ultra-baixo, sinal mais puro, sem nunca perder os pequenos sinais
● Diversas funções matemáticas, podendo apresentar 4 em simultâneo.
● Registo e análise de formas de onda
● Descodificação de sinais Serial (RS232/UART, I2C, SPI e Parallel)
● Voltímetro digital (DC, AC+DCrms, ACrms)
● Contador de frequências de alta precisão
● Conjunto de comandos (norma IEEE488.2)
● Sistema operativo: Android, 4GB de RAM / 8GB de memória Flash
● Taxa de captura máxima de 1000000 wfms/s (no modo UltraAcquire)
● Ecrã multi-toque capacitivo de 7" (1024x600)
● Suporta interface de controlo através da Web
● Alimentação por USB-C. Permite uma utilização portátil, usando um PowerBank.
● Tem um formato compacto e suporta a fixação num suporte de monitor normal (VESA 100), reduzindo efetivamente a área de trabalho e proporcionando-lhe um espaço de trabalho mais amplo.

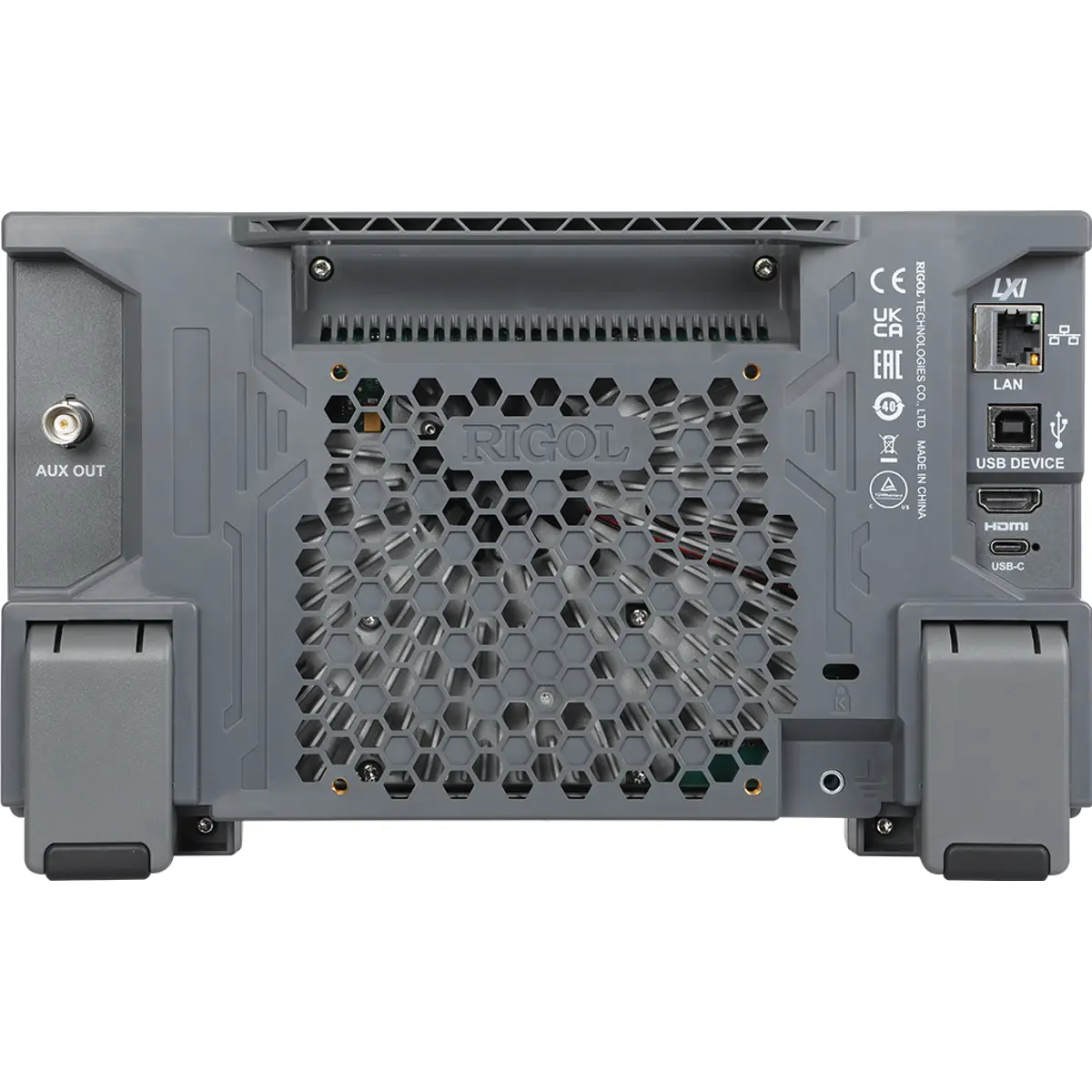

● Interfaces versáteis: USB Device & Host, LAN e saída HDMI, suportando controlo remoto e apresentações em conferência.
● A função de pesquisa e navegação da forma de onda permite-lhe depurar mais rapidamente as anomalias do sinal.
▶ Intro Vídeo
▶ Unpacking Vídeo
▶ Datasheet (PDF)▶ Quick Guide (PDF download)
▶ User Guide (PDF download)
▶ Programming Guide (PDF download)
Compatível com suportes de padrão VESA 100:
