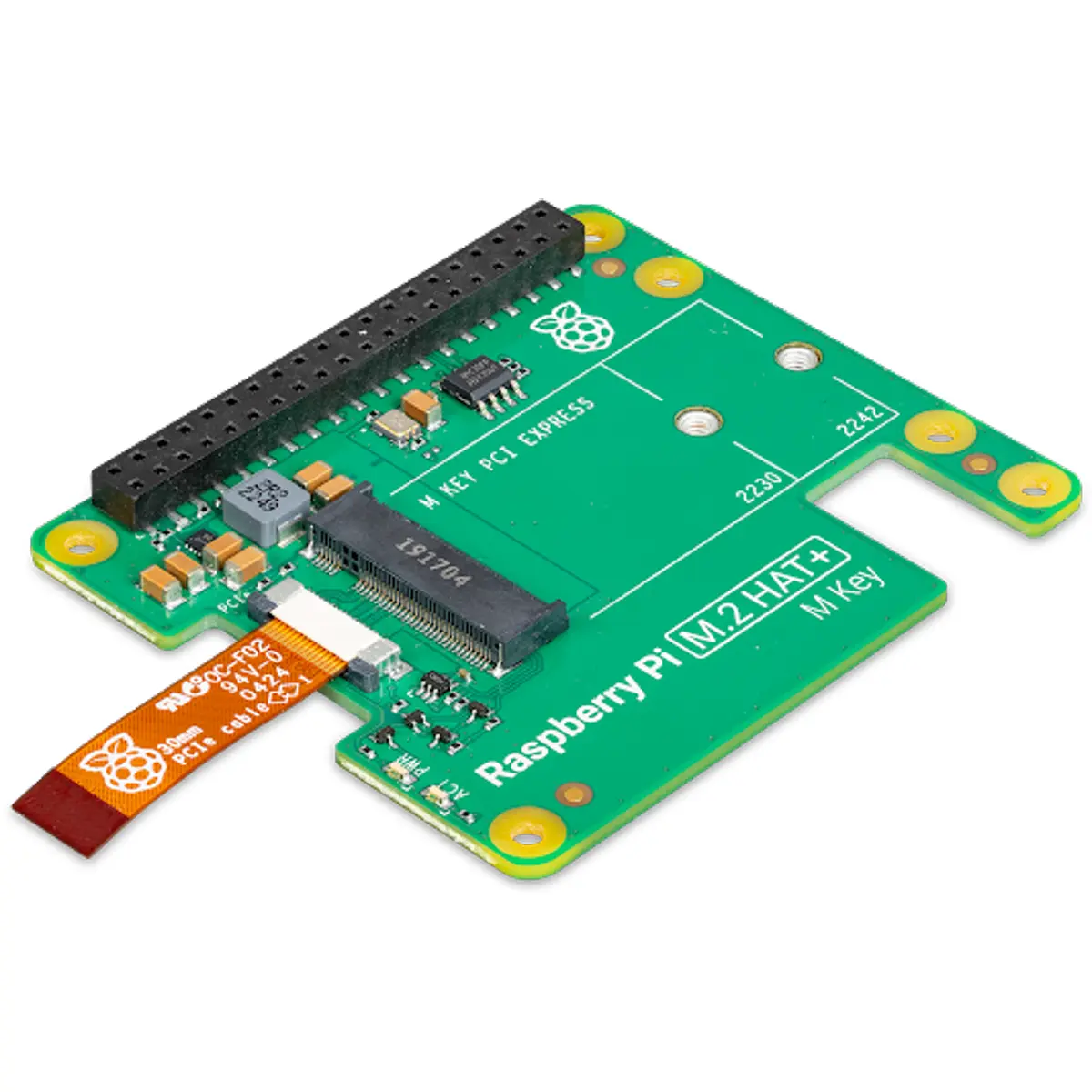

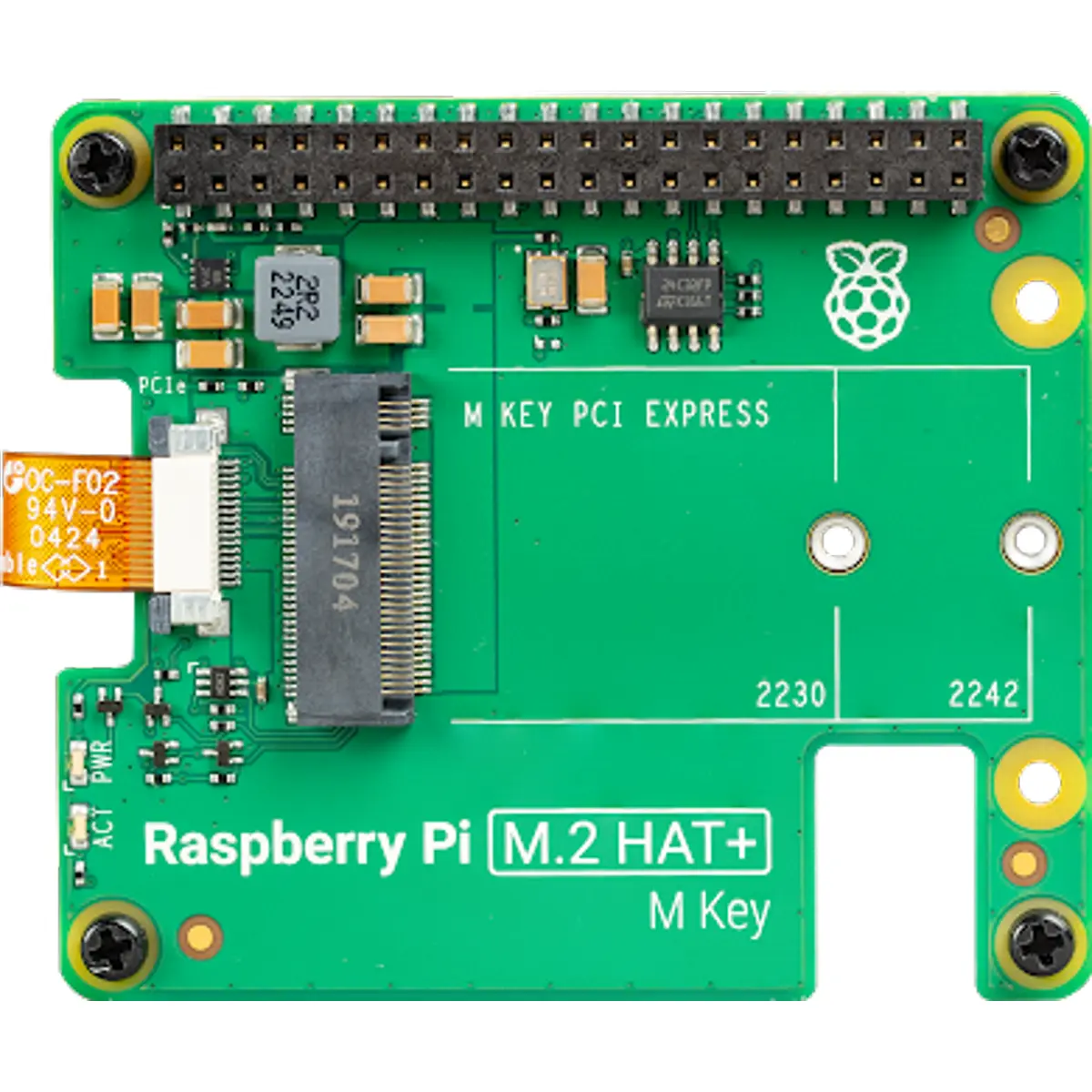

O Raspberry Pi M.2 HAT+ permite-lhe ligar periféricos M.2, como unidades NVMe e aceleradores de IA, à interface PCIe 2.0 do Raspberry Pi 5, suportando uma transferência de dados rápida (até 500 MB/s) de (e para) unidades NVMe e outros acessórios PCIe.
A interface PCI Express 2.0 de via única do Raspberry Pi 5 está exposta num conetor FPC de 16 pinos e 0,5 mm de passo; a M.2 HAT+ M Key é uma placa adaptadora que converte entre este conetor e um subconjunto da norma M.2. Suporta dispositivos que possuem o conetor de extremidade M.2 M-key, nos fatores de forma 2230 e 2242. É capaz de fornecer até 3A aos dispositivos M.2 ligados.

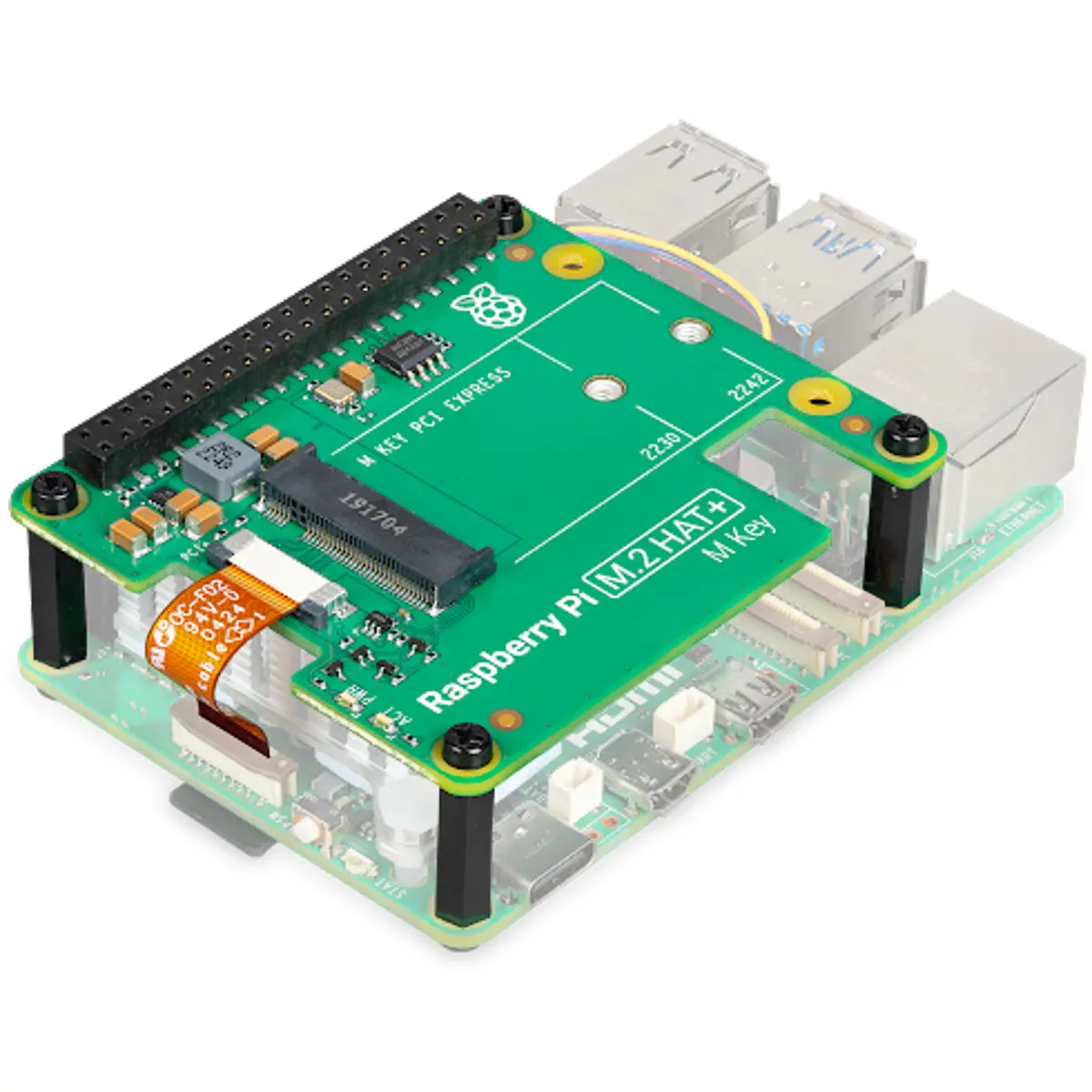

O Raspberry Pi M.2 HAT+ está em conformidade com a especificação Raspberry Pi HAT+ e é detetado automaticamente pelo software/firmware Raspberry Pi mais recente. É fornecido com um conetor de empilhamento de 16 mm e espaçadores roscados, pelo que pode ser instalado num Raspberry Pi 5 com o Raspberry Pi Active Cooler no lugar.
Características:
- Suporta a interface PCIe 2.0 de via única (taxa de transferência de pico de 500 MB/s);
- Suporta dispositivos que utilizam o conetor M.2 M-key edge;
- Suporta dispositivos com o fator de forma 2230 ou 2242;
- Capaz de fornecer até 3A aos dispositivos M.2 ligados;
- Inclui LEDs de alimentação e de atividade;
- Está em conformidade com a especificação Raspberry Pi HAT+;
- Fornecido com
∙ cabo de fita,
∙ conetor de 16 mm,
∙ espaçadores, parafusos de fixação e
∙ parafuso para fixar e suportar o periférico M.2.
Notas Importantes:
◾ Este produto deve ser utilizado num ambiente bem ventilado e, se for utilizado dentro de uma caixa, esta não deve ser coberta.
◾ A ligação de dispositivos incompatíveis ao Raspberry Pi M.2 HAT+ pode afetar a conformidade, resultar em danos na unidade e invalidar a garantia.
