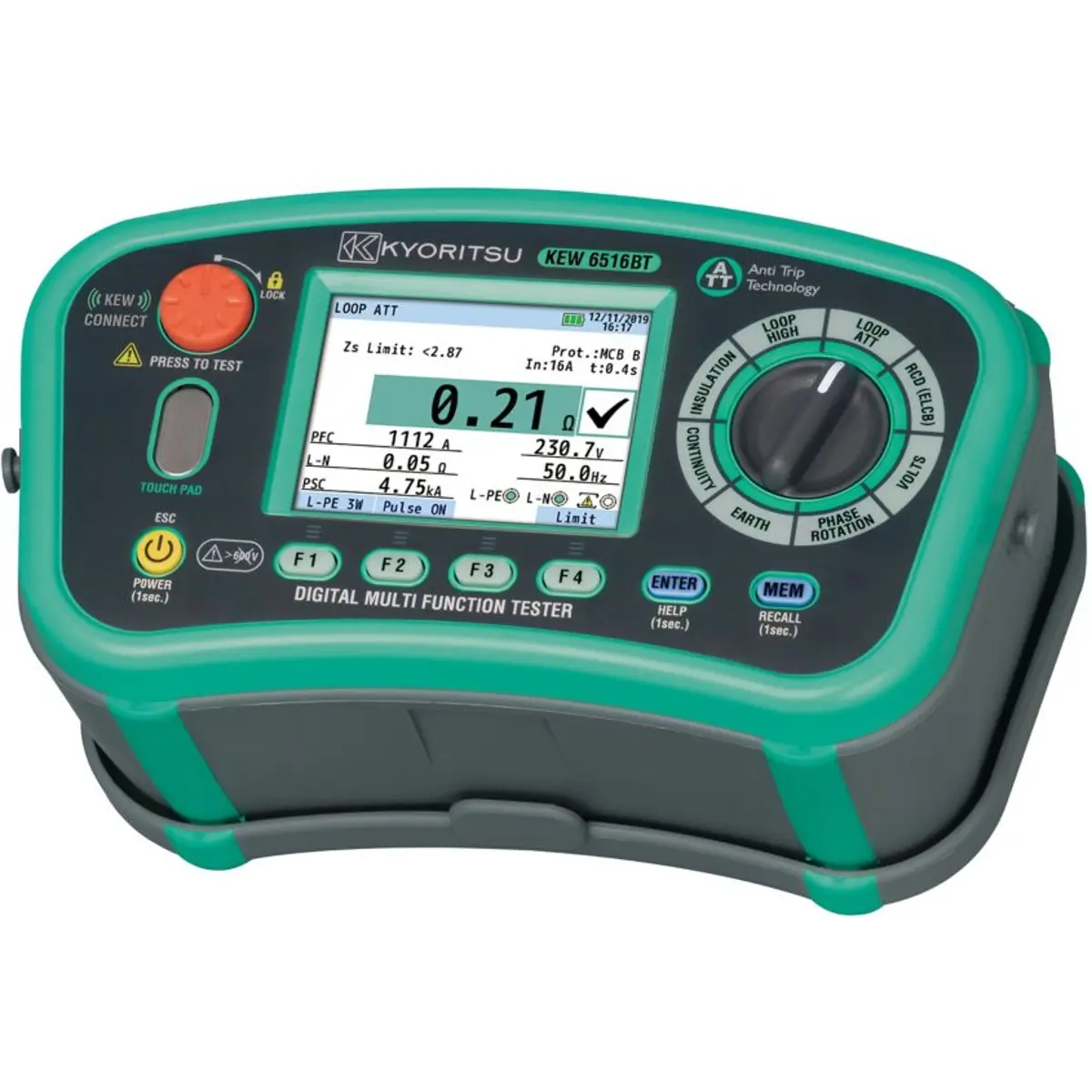

O KEW 6516BT, da Kyoritsu, é um Testador de Instalações Elétricas Multifuncional, concebido para assegurar a conformidade e segurança de instalações elétricas em ambientes residenciais, comerciais e industriais, de acordo com a norma IEC 60364-6.
Este modelo distingue-se pela sua vasta quantidade de testes possíveis e pela capacidade de conexão Bluetooth, permitindo a transferência fácil de dados para dispositivos Android e iOS, facilitando a análise e o armazenamento de resultados.

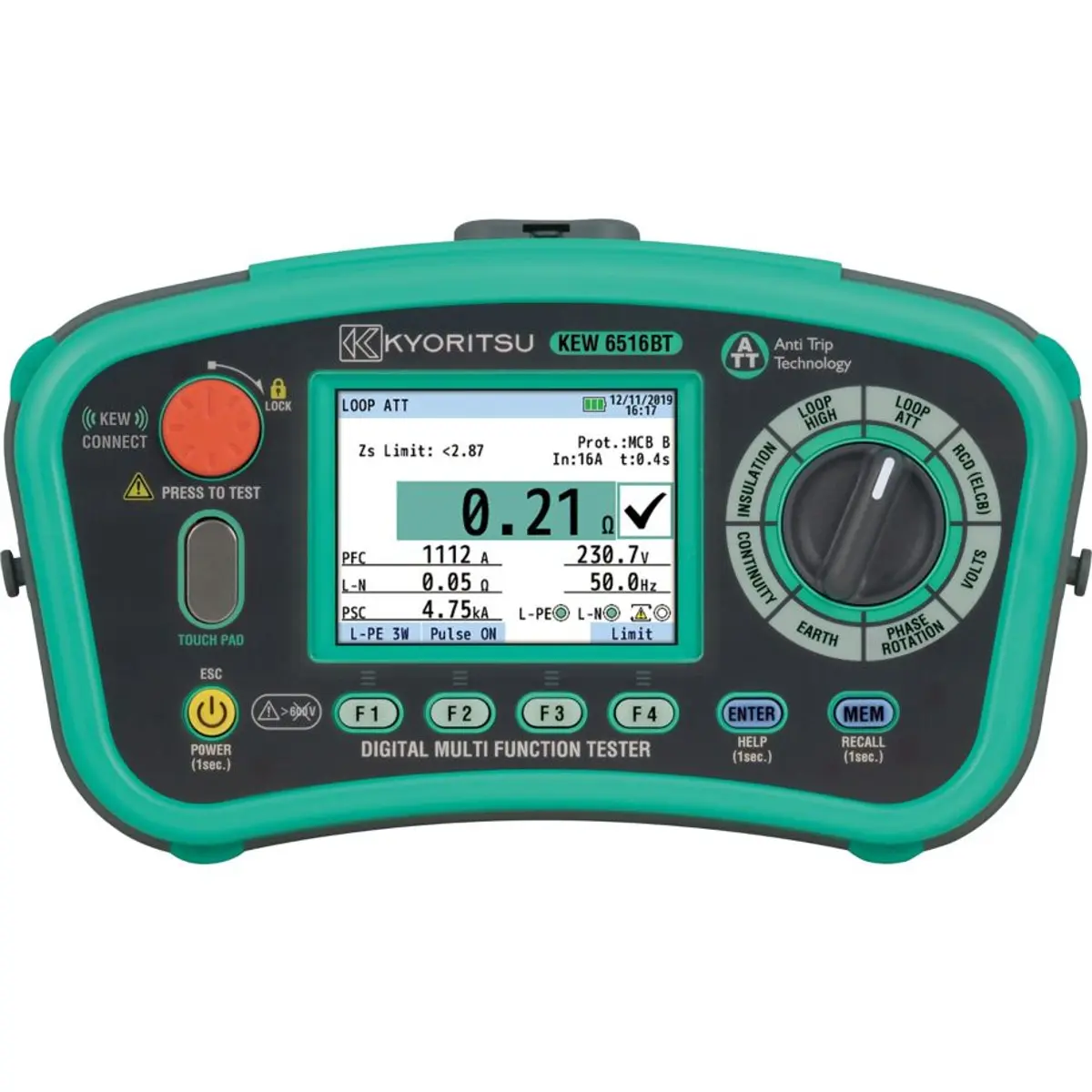

Com um ecrã colorido e amplo, o KEW 6516BT apresenta todos os resultados de testes, tais como impedância de Loop, corrente de defeito presumível, resistência de isolamento e muitas outras características, de forma clara e acessível.
Este dispositivo oferece também funcionalidades avançadas como alertas para circuitos ativos, possibilidade de teste sem utilização das mãos (com Remote Probe) e ajustes automáticos dos limites de Loop, garantindo testes eficientes e seguros.
Ideal para profissionais que procuram precisão e funcionalidade na manutenção de instalações elétricas.
Lista de teste possíveis (não exaustiva):
✅ Teste de Continuidade:
Avalia a continuidade elétrica entre dois pontos e inclui a funcionalidade de Avaliação de Aparelhos de Teste Portáteis (PAT), que verifica a continuidade e a resistência de isolamento de aparelhos portáteis.
✅ Teste de Resistência de Isolamento:
Mede a resistência do material isolante entre condutores ou entre um condutor e a terra. Também inclui a possibilidade de testar Dispositivos de Proteção contra Surtos (SPD) para verificar a tensão de disparo.
✅ Teste de Dispositivo de Corrente Residual (RCD):
Verifica se os RCDs (por ex. interruptores diferenciais) desligam, de facto, a corrente elétrica, quando existem correntes de fuga, assegurando a proteção contra choques elétricos.
✅ Medição de Impedância de Loop com HIGH Current:
Determina a impedância total do Loop, essencial para calcular a Corrente de Falha Presumida (PFC) e a Corrente de Curto-Circuito Presumida (PSC), indicadores importantes da capacidade do sistema de ativar dispositivos de proteção rapidamente.
✅ Medição de Impedância de Loop com ATT (Anti-Trip Technology):
Realiza medições de impedância sem disparar os RCDs (diferenciais), ideal para manutenção em circuitos onde a operação de RCDs não deve ser interrompida.
✅ Teste de Tensão: Mede as diferentes tensões (fase-terra, fase-neutro e neutro-terra) e a frequência. Essencial para verificar se as tensões estão dentro dos parâmetros seguros. Os valores medidos são True-RMS.
✅ Teste de Rotação de Fases: Confirma a sequência correta das fases em sistemas trifásicos e inclui a medição de tensões entre as fases, vital para a correta instalação e operação de equipamentos elétricos, em especial os motores trifásicos.
✅ Teste de Terra: Mede a resistência de terra para assegurar que o sistema de aterramento é capaz de conduzir correntes de falha de forma eficiente e manter tensões de contato seguras.
Para além destas funcionalidades (e de outras) também possui um "touch pad" que permite medir a diferença de potencial entre o utilizador e o terminal de terra do testador, emitindo um alerta sonoro e visualizando a mensagem "PE HiV" no LCD, se a diferença for de 100V ou mais (esta função pode ser ativada ou desativada).
ESPECIFICAÇÕES GERAIS:
◾ Tensão nominal do sistema de distribuição (Un): 230V/400V, 50Hz/60Hz
◾ Normas de segurança:
- IEC 61010-1 CAT IV 300V / CAT III 600V
- IEC 61557-1,2,3,4,5,6,7,10
◾ Proteção contra Sobrecarga:
- O circuito de teste de continuidade está protegido por um fusível
cerâmico rápido, de 0.5A/600V, acessível no compartimento da bateria.
- O circuito de teste de resistência de isolamento está protegido
contra 1000V AC durante 10 segundos.
◾ Display: LCD Color Dot Matrix de 3.5", com 320 x 240 pixels
◾ Alimentação: 8 pilhas alcalinas tamanho AA (LR6)
◾ Bluetooth: comunicação através de "KEW CONNECT"
◾ Condições Ambientais:
- Temperatura Operacional: -10 a +50°C,
- Humidade relativa Operacional: até 80% sem condensação
- Altitude: Menos de 2000m
◾ Peso do Instrumento: 1350g (incluindo pilhas)
◾ Dimensões do Instrumento: 235 X 136 X 114mm

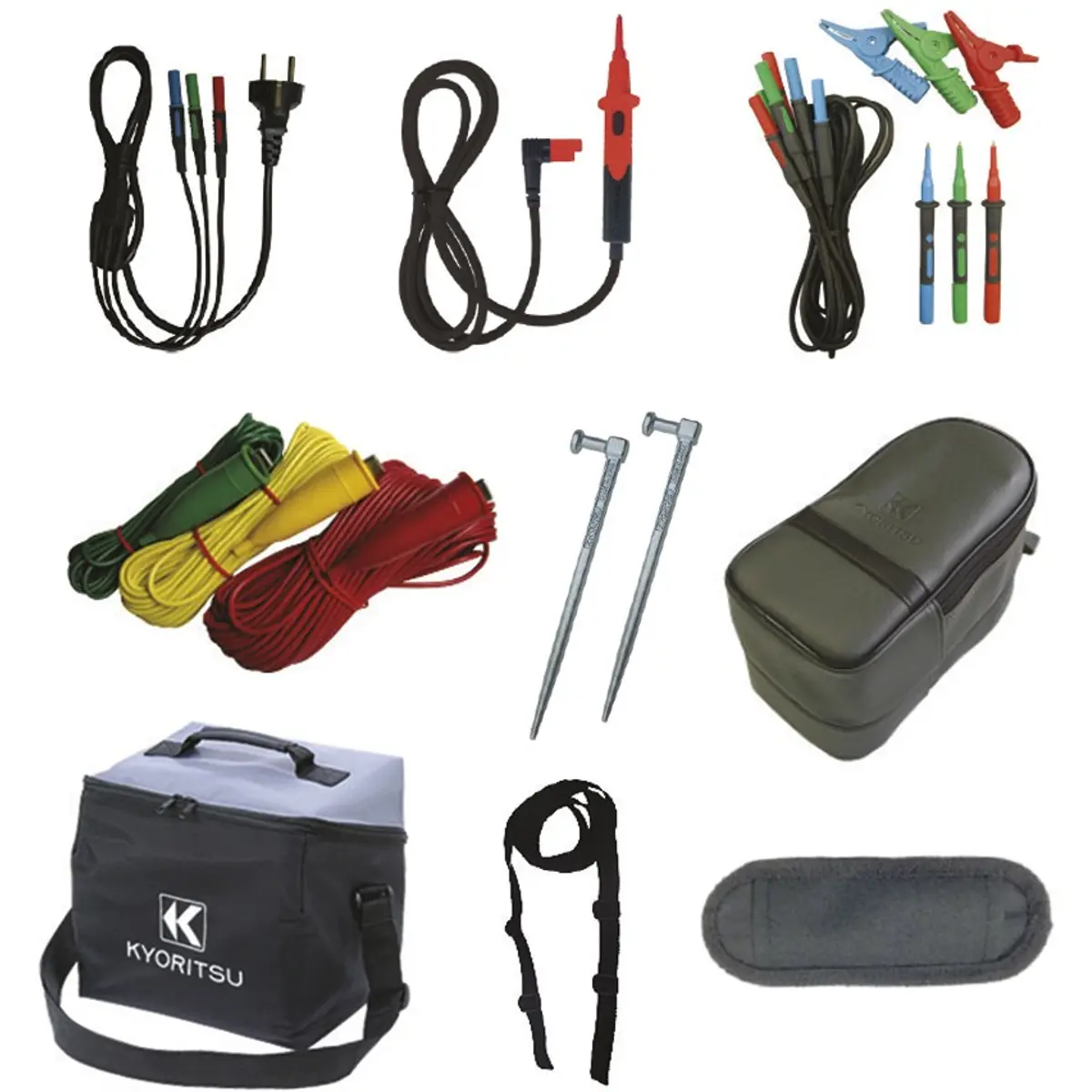

ACESSÓRIOS INCLUÍDOS:
◾ Cabo de teste de tomada elétrica
◾ Cabos de teste com interrutor de controlo remoto (7281)
◾ Cabo de teste do quadro de distribuição (7246)
◾ Cabos de teste da resistência de terra (7228A)
◾ Cabos de terra auxiliares [2 cabos/1 conjunto] (8041)
◾ Estojo macio (9084)
◾ Estojo de transporte (9142)
◾ Alça de ombro 9151)
◾ Almofada de ombro 9199)
◾ 8 pilhas LR6(AA)
◾ Manual de instruções
◾ Certificado de calibração
