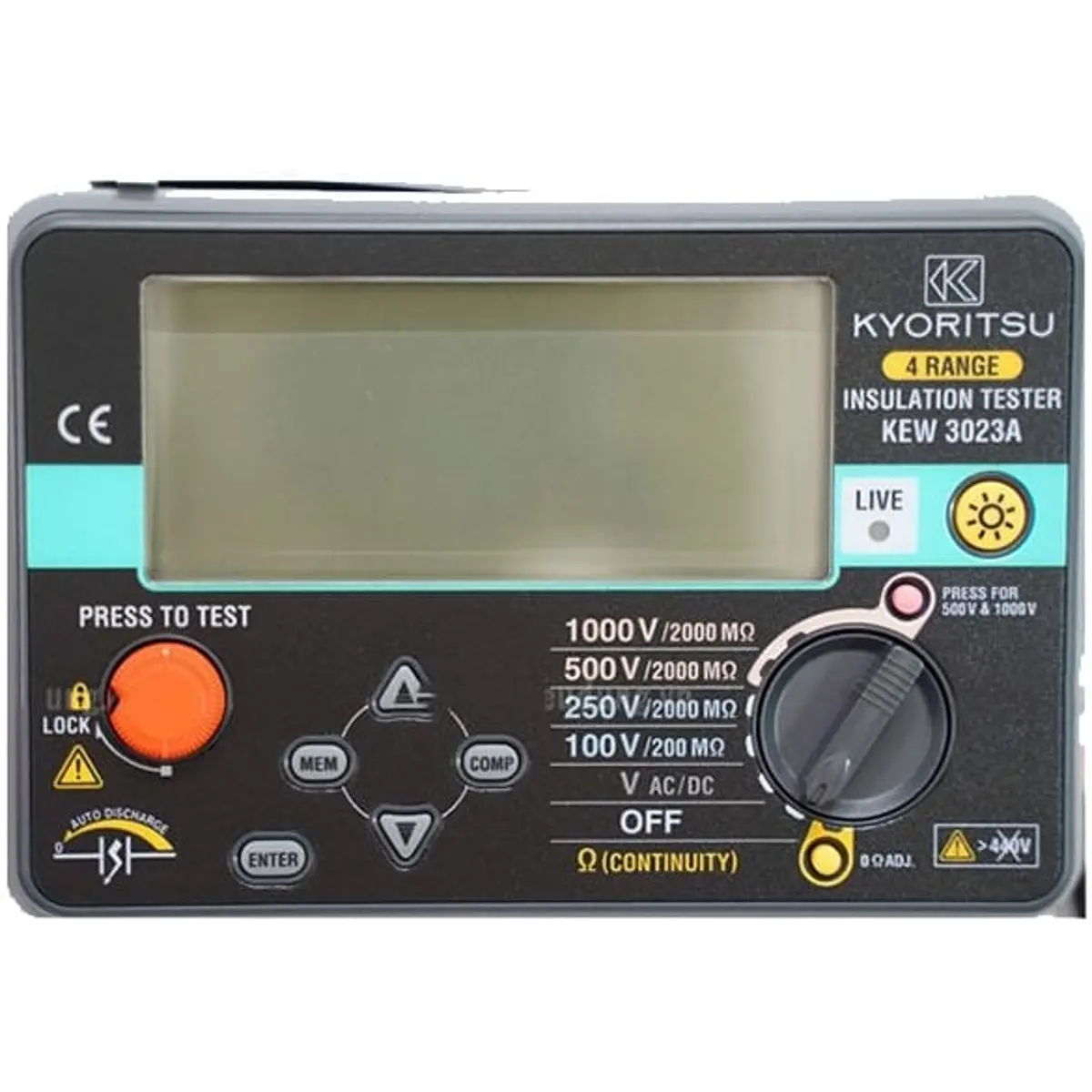

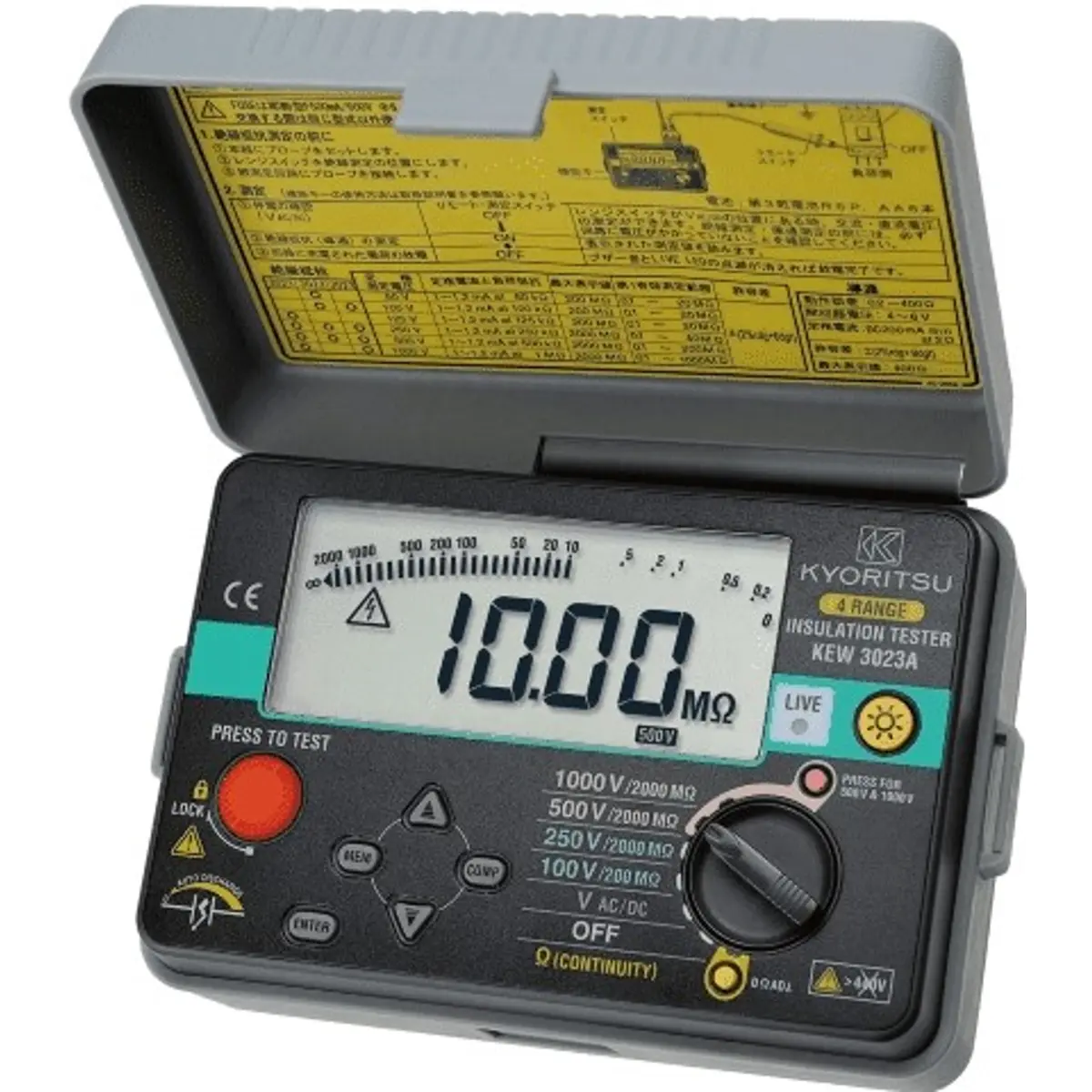

Testador Digital de Isolamento / Continuidade
PRINCIPAIS CARACTERÍSTICAS:
● 3 funções numa só unidade:
- teste de isolamento com 4 gamas de tensão,
- teste de continuidade,
- medição de tensão AC
● Resposta rápida e teste de isolamento rápido.
● Corrente de medição de 200mA no teste de continuidade
● Função comparadora com PASSOU/FALHOU e sinal sonoro
● Ajuste de 0Ω na gama de medição de continuidade
● Função de memória até 99 dados
● Ecrã LCD retroiluminado proporciona fácil leitura em locais escuros
● Sistema de bloqueio de segurança impede a operação errada nas gamas de 500 e 1000V
ESPECIFICAÇÕES:
◾ Resistência de isolamento:
- Tensão de teste: 100V, 250V, 500V, 1000V
- Alcance de medição (Auto):
∙ 100V: 4.000/40.00/200.0 MΩ
∙ 250/500/1000V: 4.000/40.00/400.0/2000 MΩ
- Alcance de medição, efetivo inicial:
∙ 100V: 0.2 - 20MΩ
∙ 250V: 0.2 - 40MΩ
∙ 500V: 0.2 - 200MΩ
∙ 1000V: 0.2 - 1000MΩ
- Valor intermediário:
∙ 100/250V: 5MΩ
∙ 500/1000V: 50MΩ
- Precisão: ±2%rdg ±6dgt
- Corrente nominal: 1.0-1.2 mA DC
- Corrente de curto-circuito: max 1.5mA DC
- Ω/Continuidade:
- Gamas automáticas: 40.00 / 400.0 Ω
- Precisão: ±2%rdg ±8dgt
- Tensão de saída em circuito aberto: 5V±20%
- Corrente de curto-circuito: 220mA (±20mA) DC
◾ Medição de tensão:
- Gamas:
∙ AC 20-600V (50/60Hz)
∙ DC 20-600V
- Precisão: ±3%rdg±6dgt
◾ Outras funções:
- Retenção de dados
- Aviso de circuito ativo
- Ajuste de 0 ohms
- Desligamento automático
- Descarregamento automático
- Alarme de bateria
- Visualização gráfica
- Retroiluminação
- Memória
- Bloqueio de segurança
- Comparador
- Medição remota
◾ Geral:
- Normas de segurança:
∙ IEC 61010-1 CAT III 600V
∙ IEC61557-1,2,4
∙ IEC61326-1,
∙ IEC 60529 (IP40)
- Dimensões: 105(L) × 158(A) × 70(P)mm
- Peso: 600g aprox. (incluindo baterias)
- Fonte de alimentação: R6/LR6(AA) 1.5V × 6
- Acessórios:
∙ 7150A (Cabo de teste com controle remoto),
∙ 8923 (Cinta),
∙ 9121 (Alça de ombro),
∙ R6 (AA) × 6,
∙ Manual de Instruções
