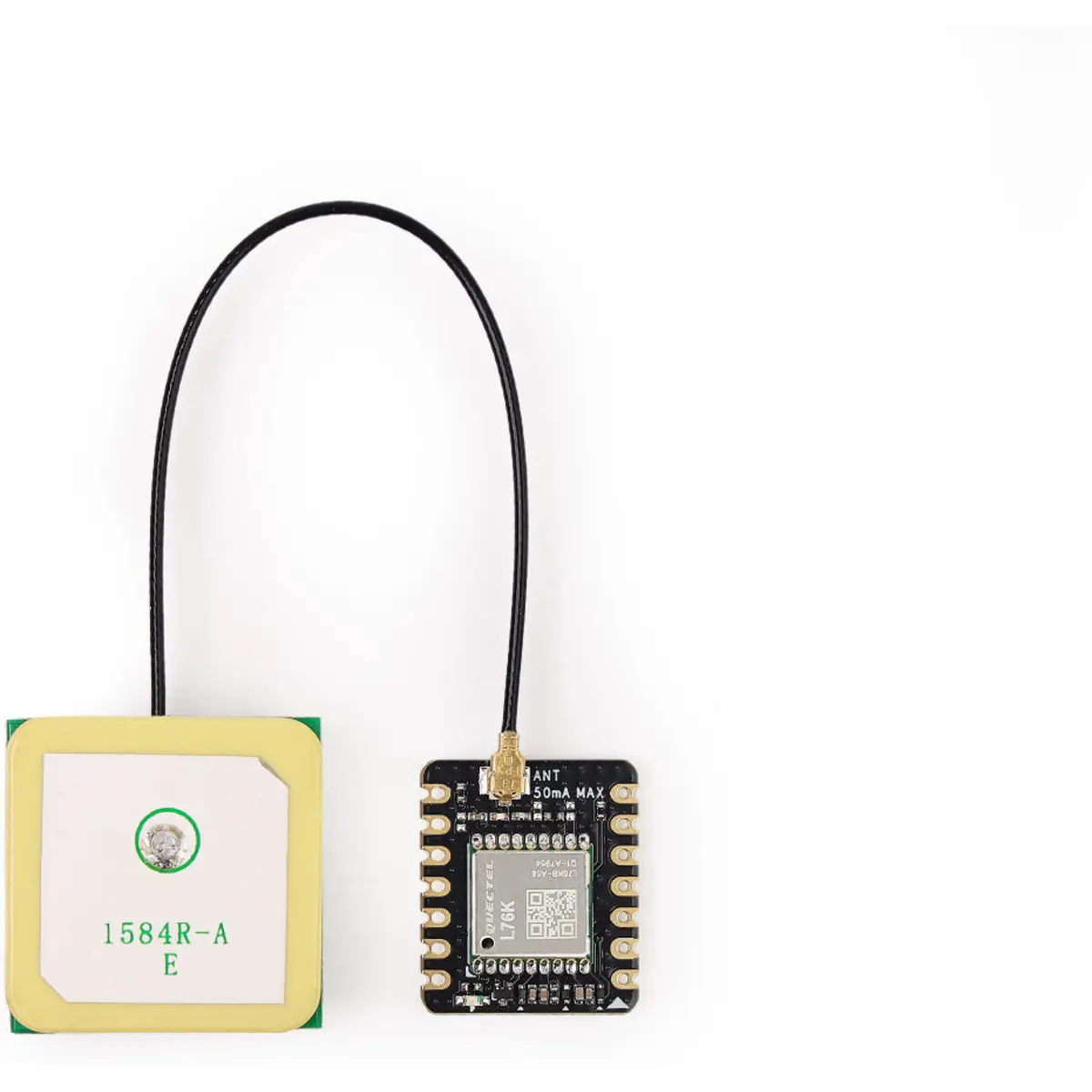

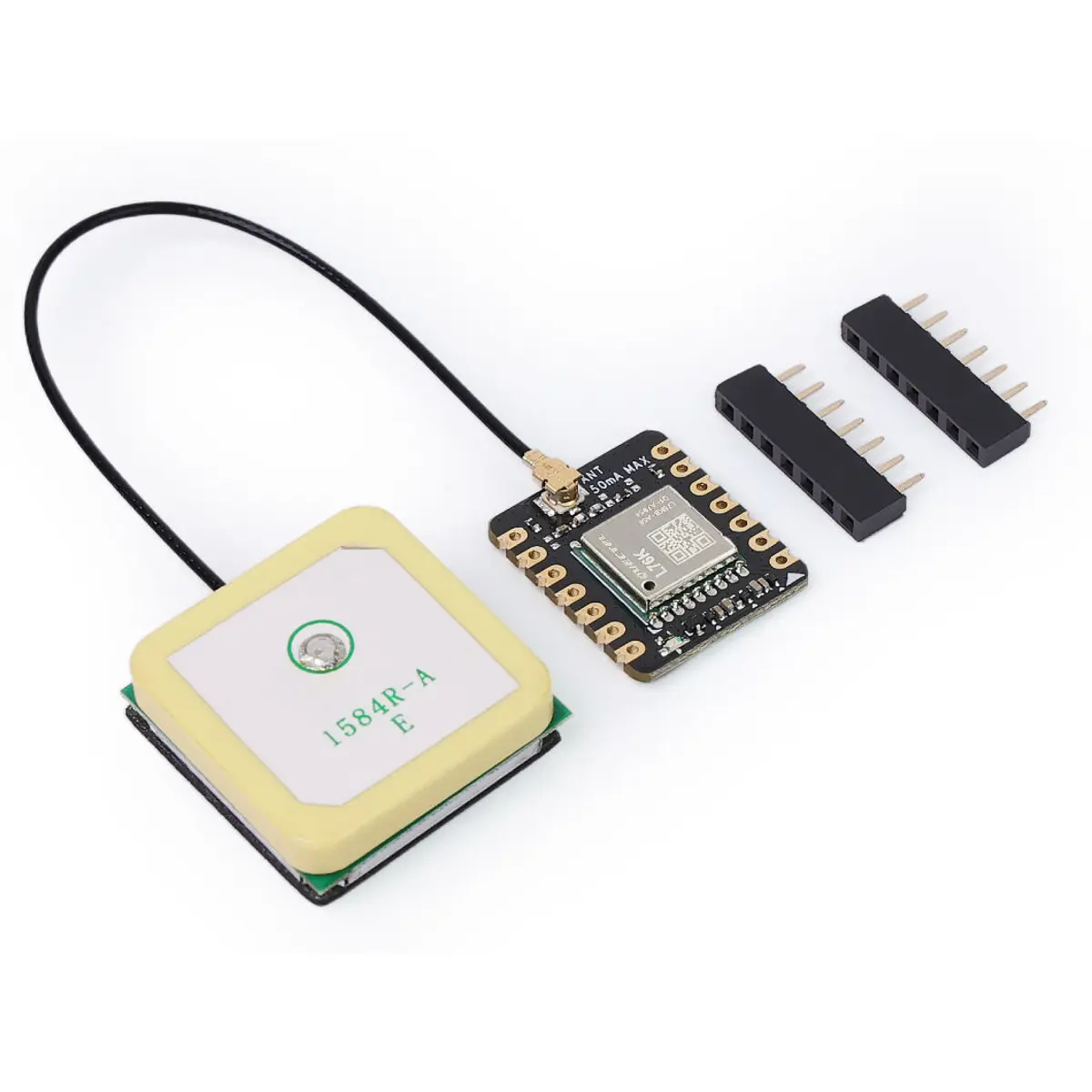

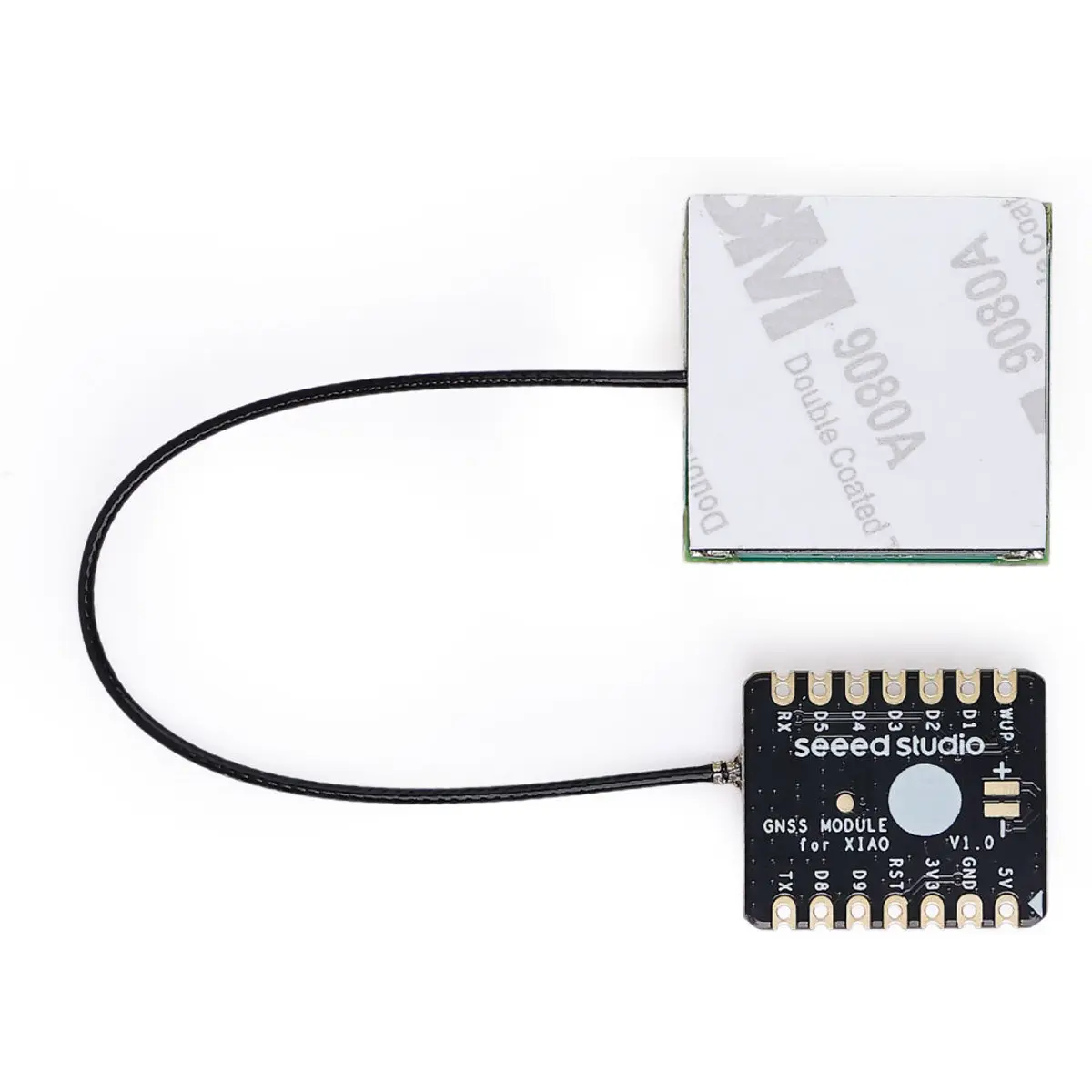

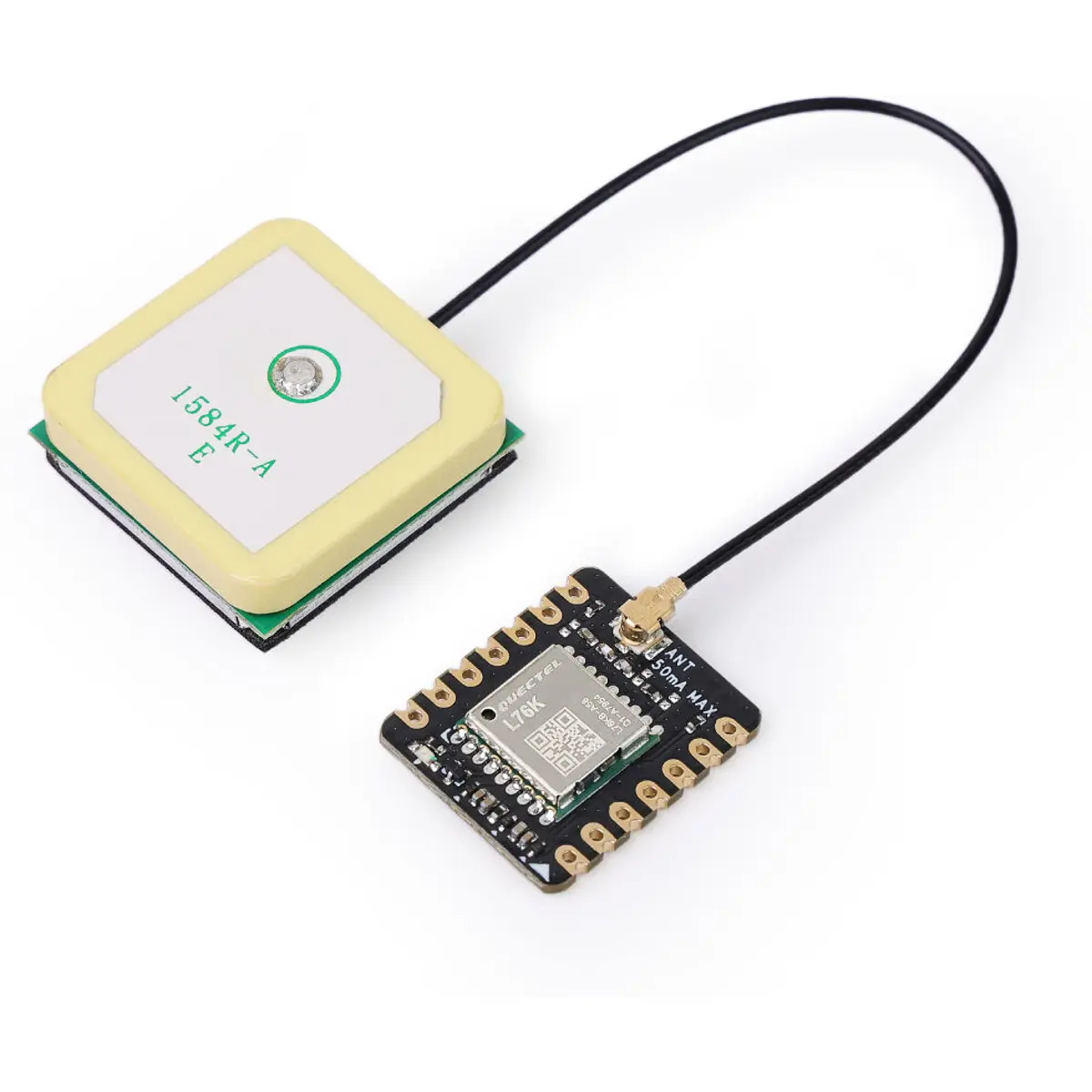

Módulo GNSS para Seeed Studio XIAO, con interfaz UART, para aplicaciones de GPS/Tracker, basado en el Quectel L76K.
¿Busca un módulo GPS fácil de usar para sus proyectos XIAO? El Módulo GNSS L76K es lo que necesita. Este módulo, diseñado específicamente para el SeeedStudio XIAO, es un receptor Multi-GNSS versátil y eficiente. Compatible con todas las placas de desarrollo XIAO, ofrece un soporte amplio para varios sistemas de satélite, incluidos GPS, BeiDou, GLONASS y QZSS.
Este módulo es capaz de determinar la posición usando la combinación de varios sistemas o un único sistema independiente, garantizando flexibilidad y precisión en diversas aplicaciones.
Mejorado con la funcionalidad AGNSS, el módulo incorpora un amplificador de bajo ruido y un filtro de ondas acústicas de superficie, proporcionando un rendimiento de posicionamiento rápido y preciso.
Está equipado con una antena GNSS activa de alto rendimiento, optimizada para las frecuencias GPS L1 C/A, BeiDou B1 y GLONASS L1, garantizando una amplia cobertura y una recepción de señal fiable.
Además, el módulo cuenta con un pequeño LED verde brillante, que proporciona una confirmación visual de la salida 1PPS (un pulso por segundo) cuando se establece una posición, simplificando la resolución de problemas y mejorando la experiencia del usuario.
APLICACIONES
- Navegación GPS
- Localizador GPS
- Ciudad inteligente
- Logística y gestión de flotas
ESPECIFICACIONES
- Bandas GNSS
∙ GPS L1 C/A: 1575,42MHz
∙ GLONASS L1: 1602MHz
∙ BeiDou B1: 1561,098MHz
- Canales
∙ 32 canales de seguimiento/72 canales de adquisición
- TTFF (Tiempo para la primera localización)
∙ Arranques en frío: 30s (sin AGNSS), 5,5s (con GNSS)
∙ Arranques en caliente: 5,5s (sin AGNSS), 2s (con AGNSS)
- Sensibilidad
∙ Auto-adquisición: -148dBm
∙ Seguimiento: -162dBm
∙ Re-adquisición: -160dBm
- Precisión
∙ Posición: 2,0m CEP
∙ Velocidad: 0,1m/s
∙ Aceleración: 0,1m/s²
∙ Temporal: 30ns
- Interfaz UART
∙ Tasa de baudios: 9600~115200bps (9600bps por defecto)
∙ Tasa de actualización: 1Hz (por defecto), 5Hz (Máx.)
∙ Protocolo: NMEA 0183, protocolo propietario CASIC
- Antena
∙ Tipo: Antena activa
∙ Frecuencia de funcionamiento: 1559–1606MHz
∙ Cable coaxial: RF1.13 Longitud=10cm
∙ Conector del cable: Plugue U.FL RA
- Consumo de corriente (con antena activa)
∙ Auto-adquisición: 41mA
∙ Seguimiento: 41mA
∙ Standby: 360uA
- Dimensiones: 18mm x 21mm
