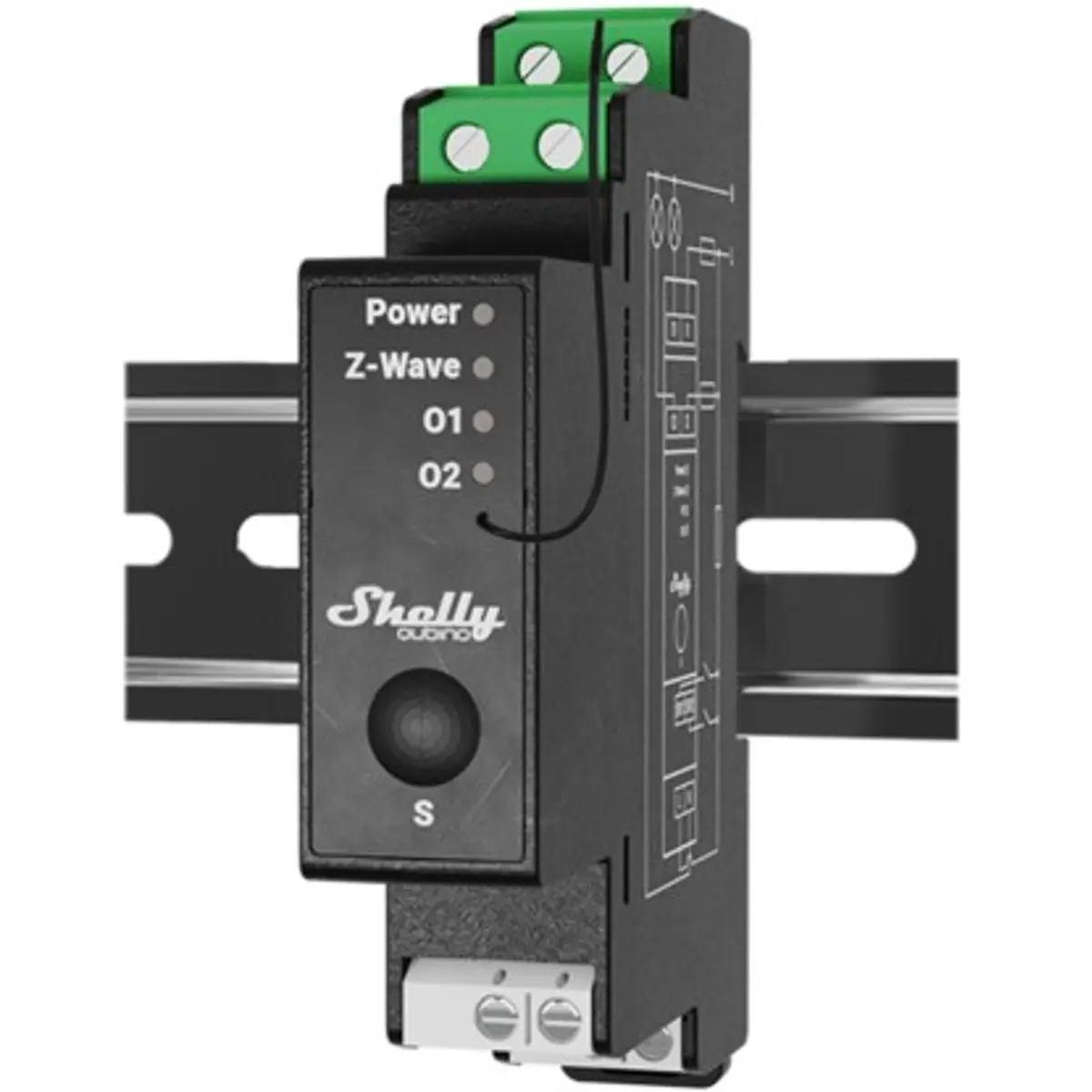

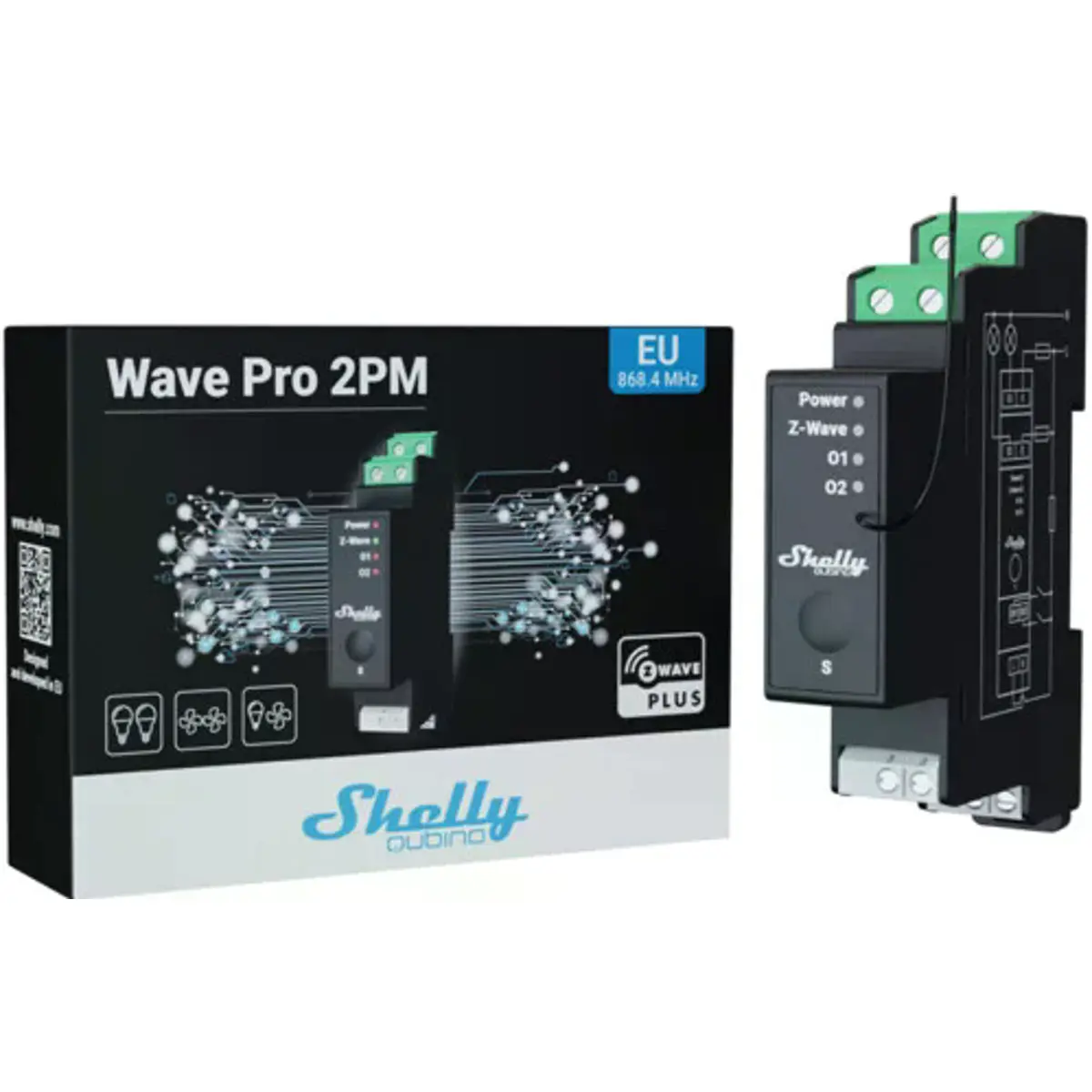

Interruptor inteligente Z-Wave®, profissional, de 2 canais, com medição de energia e 2 contactos independentes que suportam até 16A cada um (25A em conjunto). É um módulo concebido para ser montado numa calha DIN (dentro de um quadro elétrico) e é adequado para a automação inteligente de casas e instalações controladas remotamente.
● Utiliza a tecnologia Z-Wave mais recente: Série Z-Wave 800.
● Banda de frequência Z-Wave: 868.4 MHz (países CEPT).
● Possui dois canais com contactos livres de potencial (contactos secos).
● Permite ligar/desligar 2 circuitos ou dispositivos com uma carga de até 16 A (cada).
● Efetua a medição da potência e do consumo energético das duas cargas, separadamente ou em conjunto.
● Proteções contra sobreaquecimento, sobrecarga e sobretensão.
● Qualquer uma das proteções, desliga a saída e envia uma notificação.
● Montagem em calha DIN.
● Consumo de energia extremamente baixo (< 0.3 W).
● Configuração automática com SmartStart.
● Autenticado para o mais alto nível de segurança (S2).
● Atualizações de firmware over-the-air (OTA).
● Funciona com Gateways certificados Z-Wave e mais de 4000 dispositivos Z-Wave.
ESPECIFICAÇÕES:
- Alimentação elétrica: 110-240V AC, 50/60 Hz
- Consumo de energia: < 0.3 W
- Contactos:
· Tensão/corrente máxima de comutação AC: 240V / 16 A (cada)
· Corrente máxima para os dois canais em conjunto: 25 A
· Tensão/corrente máxima de comutação DC: não especificado
· Livre de potencial: Não (contactos "molhados")
- Proteções contra:
· sobreaquecimento
· sobrecarga
· sobretensão
- Medição de potência: Sim
- Comunicação Z-Wave:
· Frequências: Sub-G (de 868.4 até 920.9 MHz)
· CPU: Z-Wave S800
· Repetidor Z-Wave™: Sim
· Alcance: Até 40m em espaços interiores (depende das condições locais)
- Montagem: Calha DIN
- Secção transversal do condutor:
· Conetor verde: 0.5 a 2.5 mm² (20 a 14 AWG)
· Conectores brancos: 0.5 a 1.5 mm² (20 a 16 AWG)
- Material do invólucro: Plástico
- Cor: Preto
- Temperatura ambiente: -20°C a 40°C
- Humidade: 30 % a 70 % HR
- Altitude máxima: 2000 m
- Peso: 75 g
- Tamanho (A x L x P): 94x19x69 mm
IMPORTANTE:
◾ Para configurar este dispositivo e utilizar todas as suas funcionalidades, é necessário um Gateway ou Smart Hub com conectividade Z-wave (não incluído).
◾ Este módulo não permite a ligação de duas cargas em fases diferentes.
◾ Este dispositivo não funciona com a aplicação Shelly App. Para o configurar/controlar, terá de utilizar a aplicação especifica para o Gateway que pretende utilizar.
Informação adicional:
▶ Site português da Shelly
▶ Shelly Knowledge Base
▶ Manual de instruções (PDF)
Esquema de ligações:
Esquema interno simplificado:
