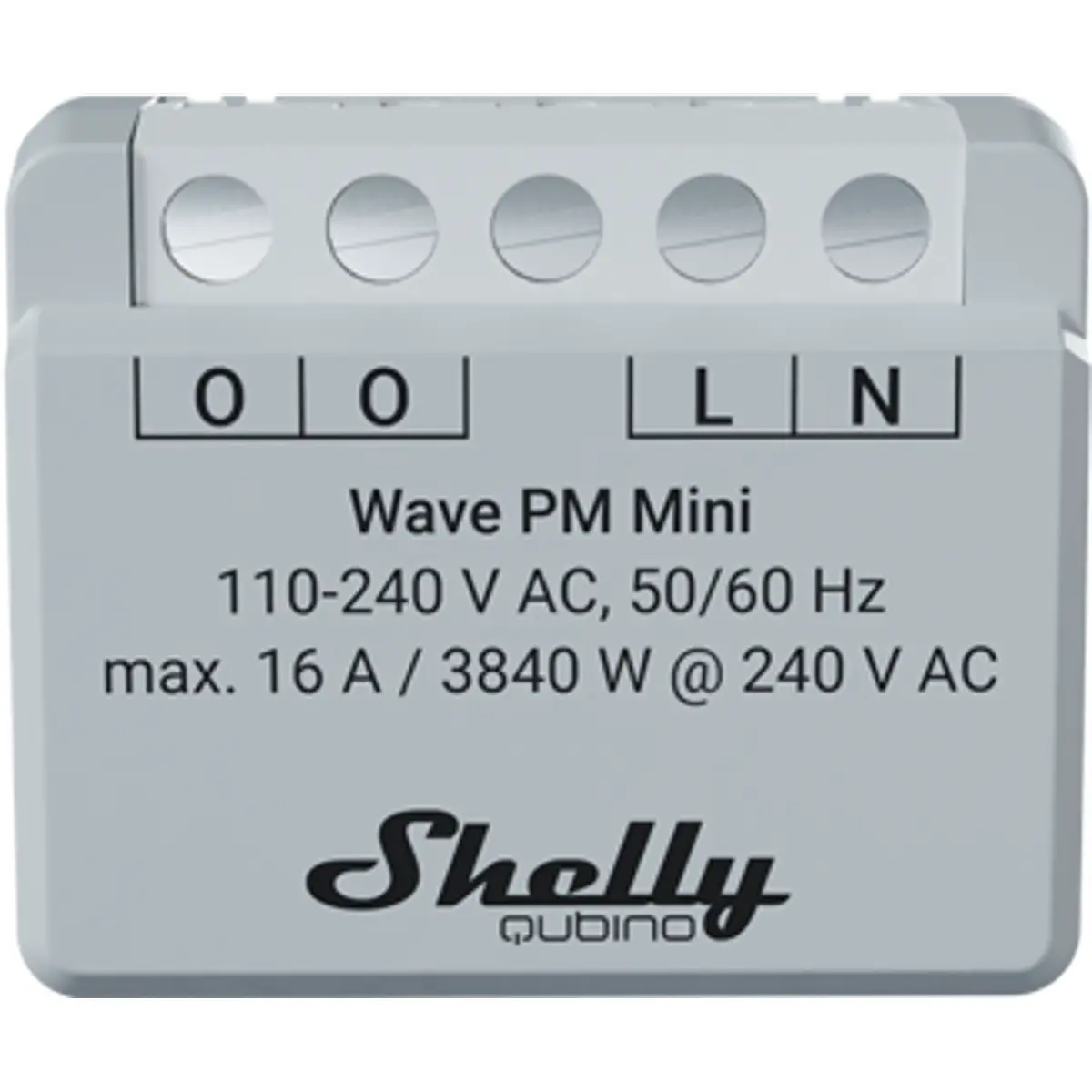

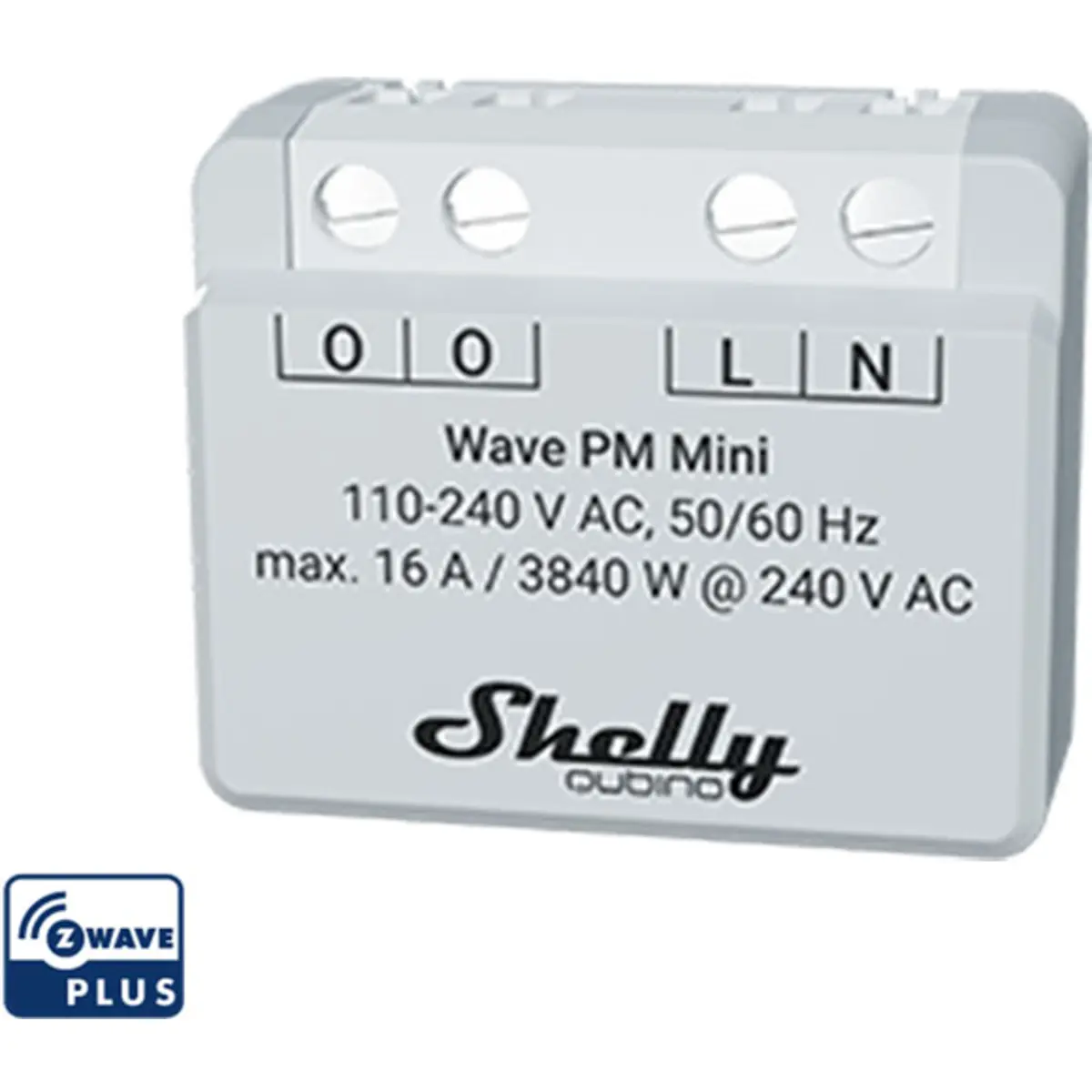

O Shelly Qubino Wave PM Mini destina-se apenas à monitorização do consumo de energia, ou seja, é semelhante ao Shelly Qubino Wave 1PM Mini, mas sem o relé e sem a entrada de interrutor (SW).

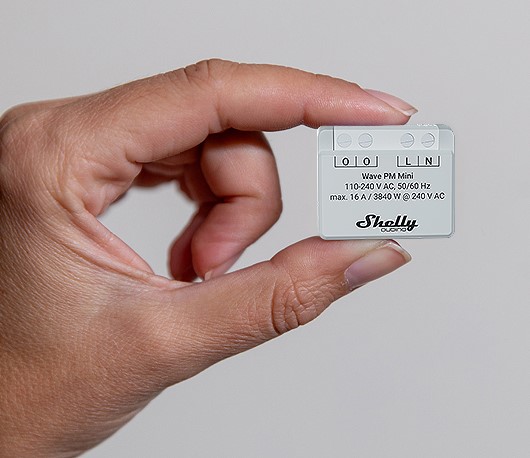

Possui um formato bastante pequeno e permite a monitorização remota do consumo de energia de aparelhos elétricos com uma carga até 16 A.

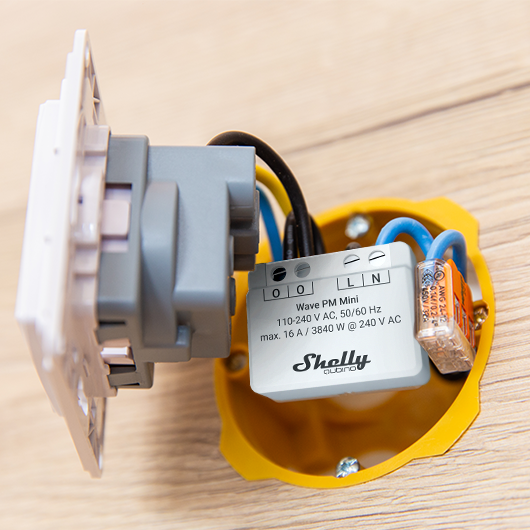

Graças ao seu design compacto, pode ser instalado mesmo nos espaços mais apertados, em caixas de aparelhagem, atrás de tomadas, ou mesmo dentro de aparelhos elétricos.
Permite obter uma visão detalhada do consumo de aparelhos elétricos, sem correr o risco de os desligar. Como não possui relé de controlo, é recomendado para aparelhos que devem permanecer ligados e/ou já possuem automação própria, como, frigoríficos, arcas congeladoras, máquinas de lavar roupa, máquinas de secar roupa, máquinas de lavar louça, Termoacumuladores Elétricos, etc.
Depois de configurado, pode comunicar diretamente com outros dispositivos na sua rede local Z-Wave e desencadear ações, com base nas medições, sem a presença de um hub!
CARACTERÍSTICAS:
● Apenas mede o consumo de energia, não tem relé
● Efetua medições precisas da potência
● Suporta até 16A a 240V AC
● Consumo de energia extremamente baixo: < 0.3 W
● Banda de frequência Z-Wave: 868,4 MHz (países CEPT)
● Utiliza a tecnologia Z-Wave mais recente: Série Z-Wave 800
● Configuração automática com SmartStart
● Security 2, Autenticada, para o mais alto nível de segurança
● Suporta actualizações de firmware over-the-air (OTA)
● Instalação rápida e simples na maioria das caixas elétricas e interruptores padrão.
● Funciona com gateways certificados Z-Wave e mais de 4000 dispositivos Z-Wave.
ESPECIFICAÇÕES:
◾ Elétricas:
- Alimentação elétrica: 110-240V AC, 50/60 Hz
- Consumo de energia: < 0,3 W
- Medição de potência (W): Sim
- Potência máxima de medição: 3840 W
- Corrente máxima de medição: 16 A
◾ Z-Wave®:
- Repetidor Z-Wave®: Sim
- CPU: Z-Wave® S800
- Banda de frequência Z-Wave®: 868,4 MHz
- Potência máxima de rádiofrequência transmitida: < 25 mW
◾ Terminais:
- Secção transversal do condutor: 0,5 a 1,5 mm² / 20 a 16 AWG
- Torque máximo dos parafusos: 0,4 Nm
- Comprimento da extremidade do condutor descarnado: 5 a 6 mm
◾ Ambientais:
- Temperatura ambiente: -20°C a 40°C
- Humidade: 30% a 70% RH
- Altitude máxima: 2000 m
◾ Físicas:
- Montagem: Caixa de aparelhagem
- Material: Plástico
- Cor: Cinza claro
- Dimensões (A x L x P): 29x35x16 mm
- Peso: 13 g
IMPORTANTE:
◾ Para configurar este dispositivo e utilizar todas as suas funcionalidades, é necessário um Gateway ou Smart Hub com conectividade Z-wave (não incluído).
◾ Este dispositivo não funciona com a aplicação Shelly App, para o configurar/controlar, terá de utilizar a aplicação específica para o Gateway que pretende utilizar.
Informação adicional:
▶ Site português da Shelly
▶ Shelly Knowledge Base
▶ Manual de instruções (PDF)
Exemplo de ligação de uma tomada:
Esquema de ligação de uma lâmpada:
Esquema interno simplificado:
