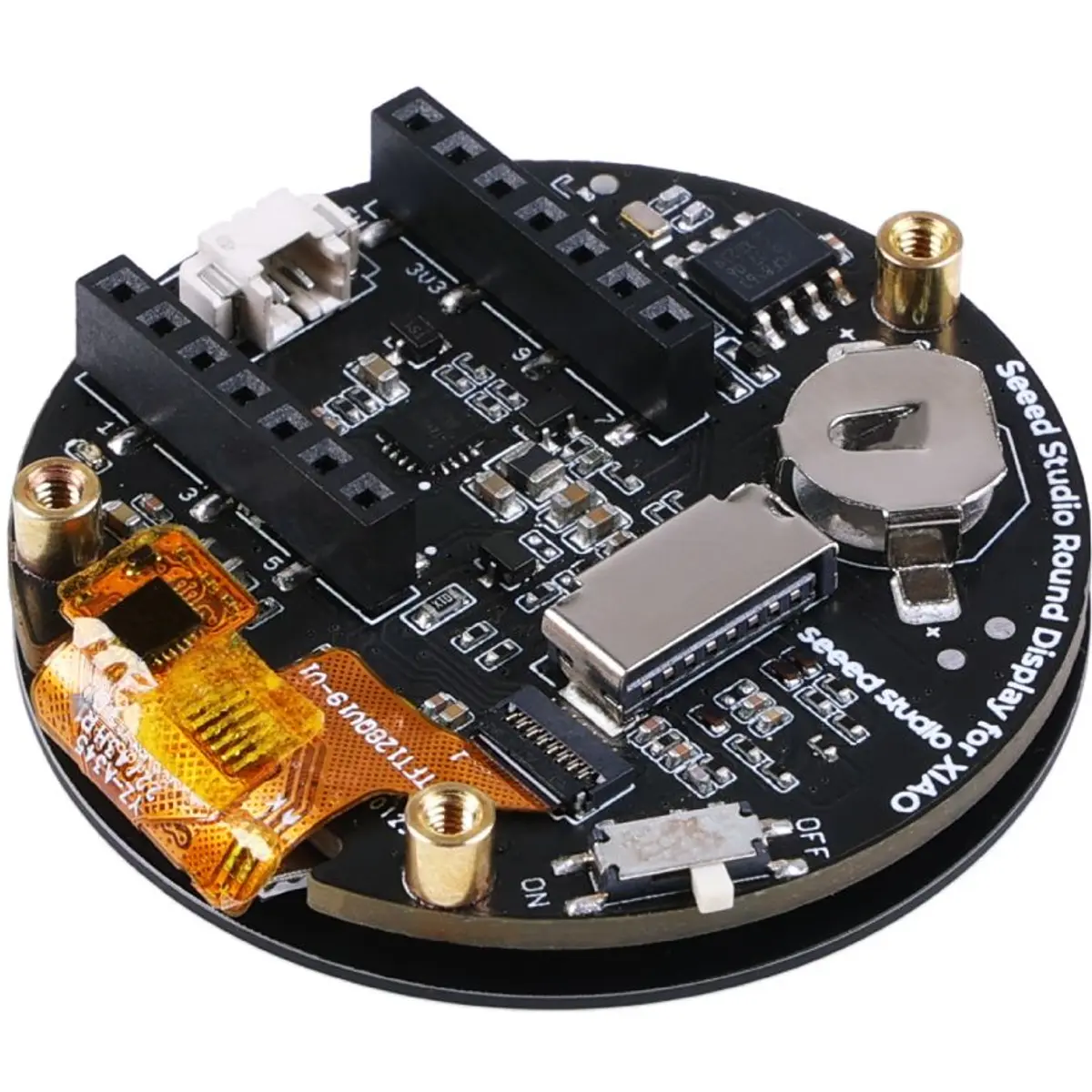

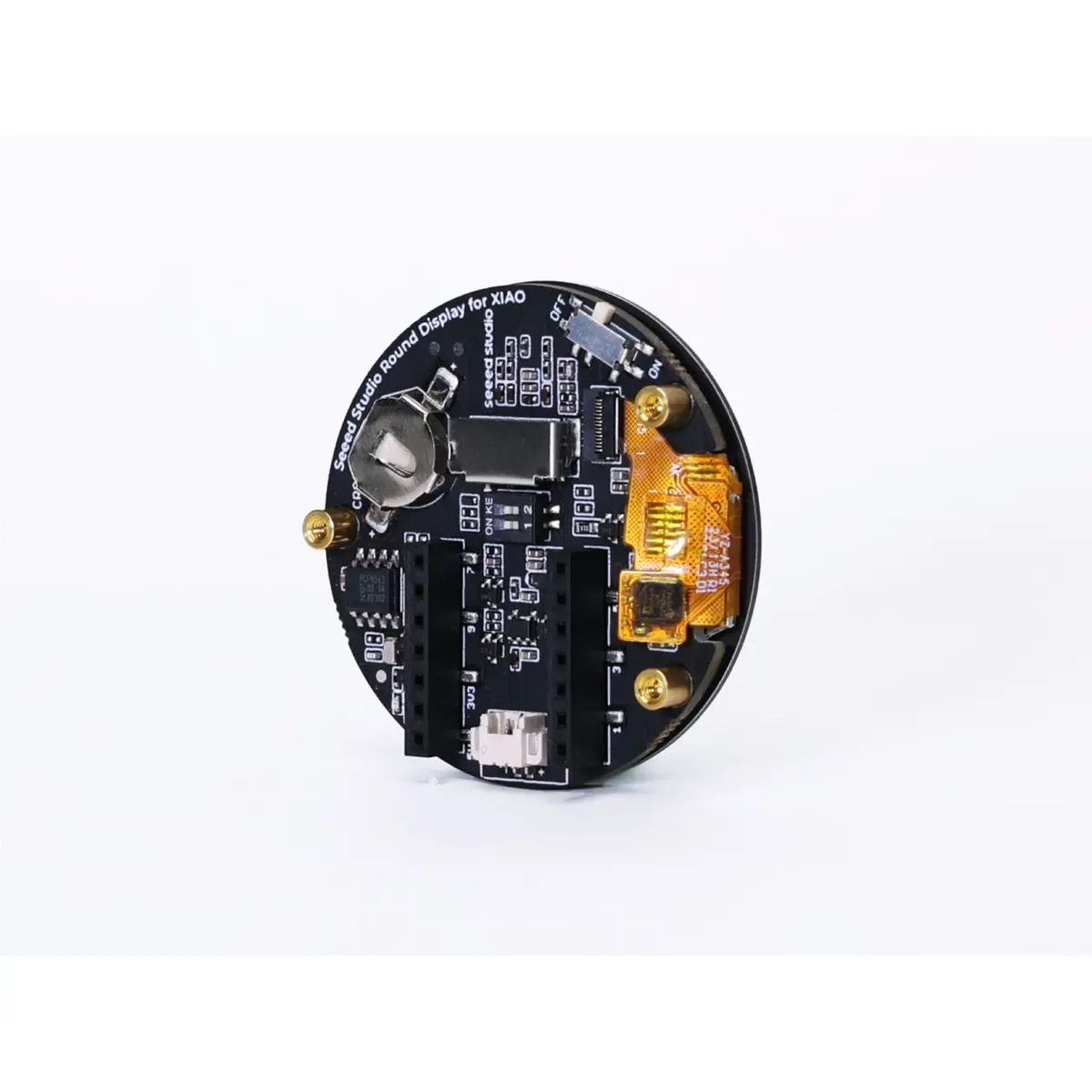

O Seeed Studio Round Display para XIAO é uma placa de expansão compatível com todas as placas de desenvolvimento XIAO. Possui um ecrã tátil totalmente coberto de um lado, concebido como um disco de 39mm. Contém um suporte RTC integrado, um chip de carregamento de bateria e uma ranhura para cartão TF, tudo dentro do seu tamanho compacto, perfeito para ecrãs interativos em casas inteligentes, Wearables e muito mais.
CARACTERÍSTICAS:
◾ Placa de Expansão para a plataforma XIAO.

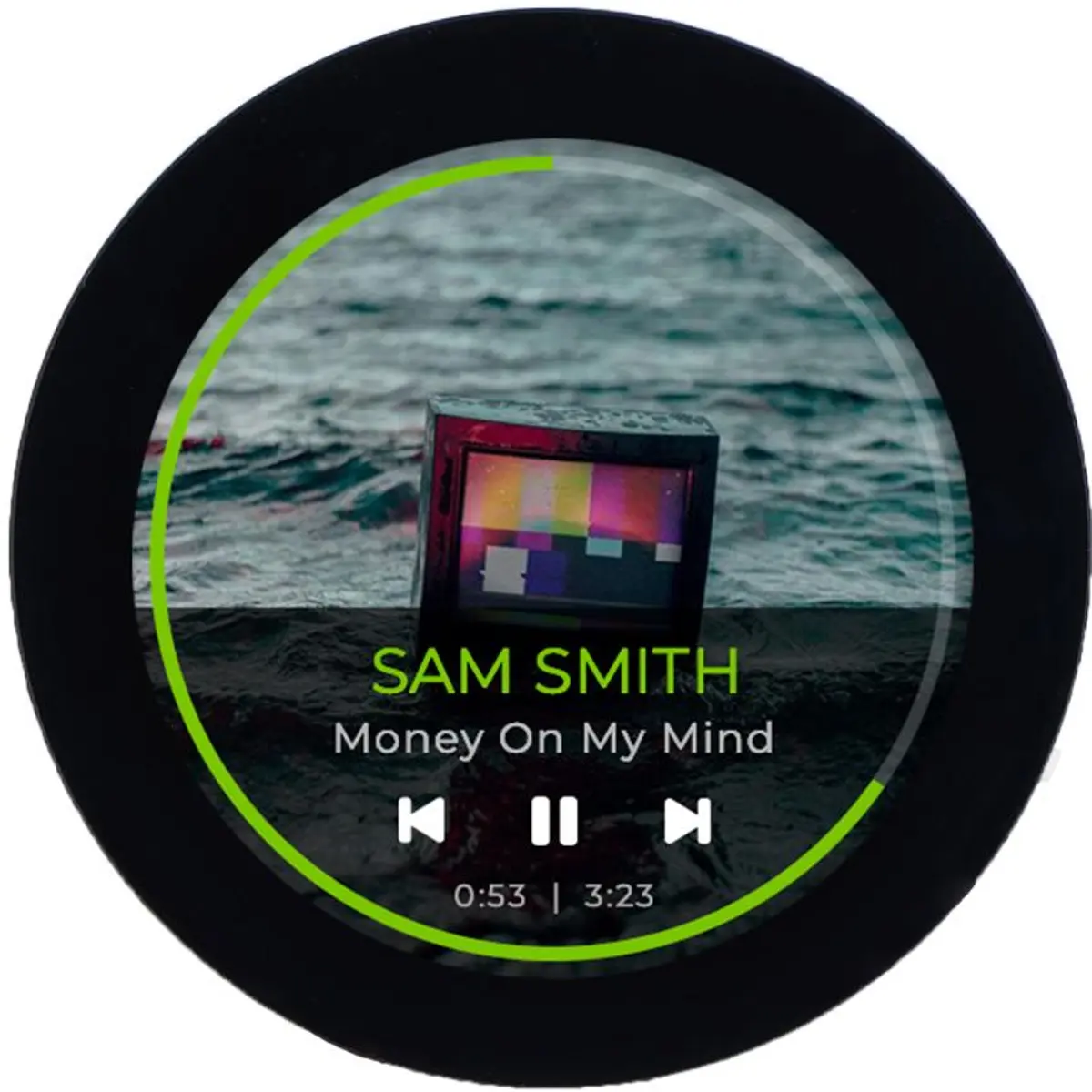

◾ Ecrã Tátil Capacitivo, de 1.28 polegadas, redondo, com resolução de 240×240, 65K cores, proporcionando uma exibição de imagens claras e coloridas.
◾ Compatível com todos os produtos da série XIAO, integrando-se facilmente nos seus projetos atuais.
◾ Inclui RTC integrado, chip de carregamento de bateria de lítio, ranhura para cartão TF (até 32GB), conector JST 1.25, tudo em um tamanho compacto.
◾ Com design circular de 39 mm, do Tamanho de um Relógio, é adequado para projetos portáteis e com limitação de espaço.
◾ Plug and Play: Todos os pinos estão acessíveis e não necessita de soldaduras.
APLICAÇÕES:

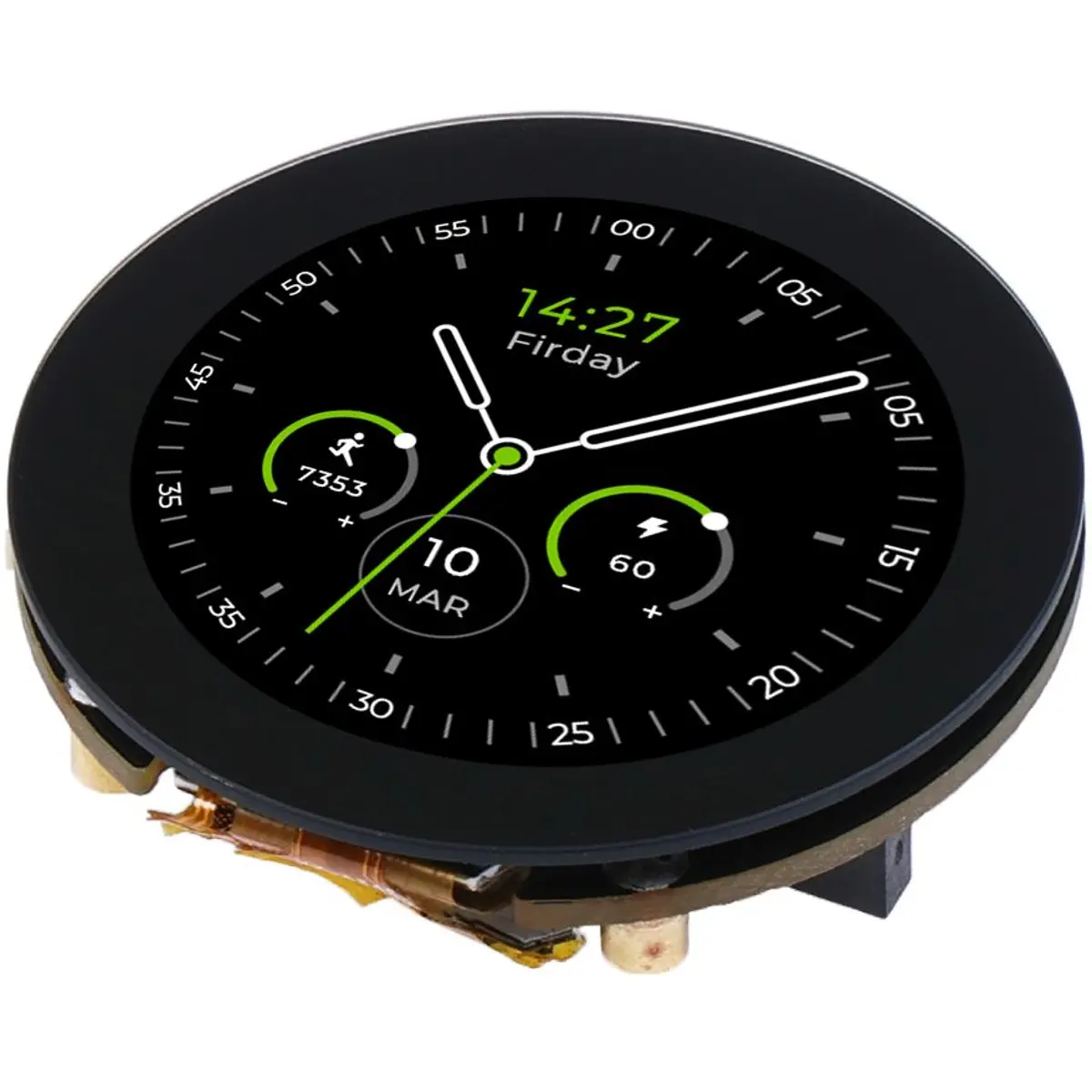

- Relógio Tátil Programável
- Indicador Portátil
- Centro de Controlo Visível
- Dispositivos de Jogos
- Ecrãs Interativos
ESPECIFICAÇÕES
◾ Fonte de Alimentação
- USB Tipo-C: 5V @35 mA
- Carregamento da Bateria: 3.7V @37mA
◾ Conector da Bateria
- Conector JST 1.25 para Bateria Li-ion 3.7V
◾ Corrente de Carregamento: Aproximadamente 485 mA
◾ Suporte da Bateria RTC: CR927
◾ Chip RTC: PCF8563
◾ Memória Expansível: Slot para Cartão TF para até 32GB FAT
◾ Ecrã
- Ecrã tátil de 1.28 polegadas
- Resolução de 240×240
- 65 mil cores
◾ Taxa de Amostragem: 100Hz
◾ Dimensão do módulo de display: Ø43mm
▶ Informação adicional (Getting Started)

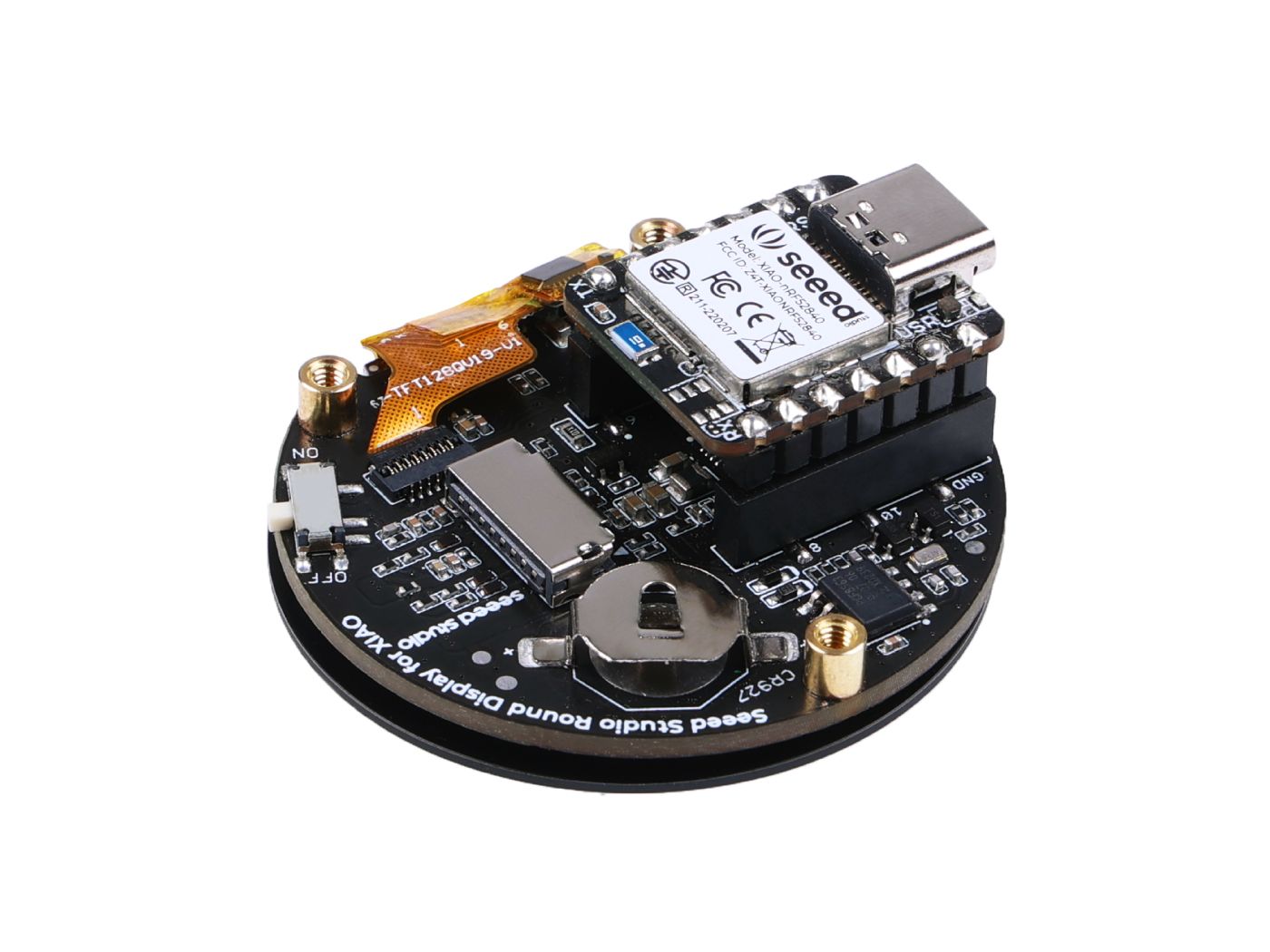

Exemplo com microcontrolador XIAO instalado (não incluído):
Exemplo de uma aplicação de monitorização de um PC:
(https://runawaybrainz.blogspot.com/2023/06/tachostats-pc-hardware-performance.html)
