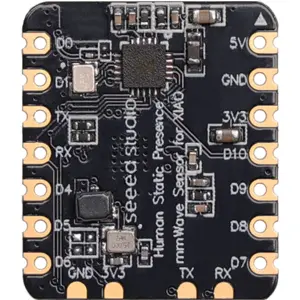

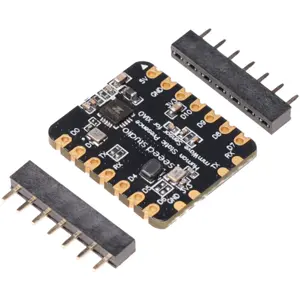

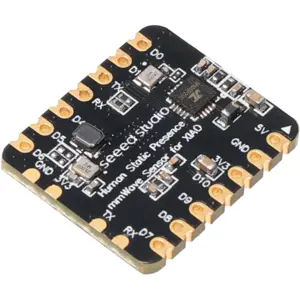

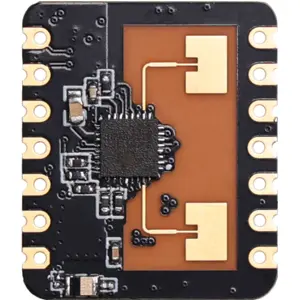

Placa de extensión para la plataforma de desarrollo XIAO, diseñada para detectar la presencia humana, utilizando la tecnología RADAR de onda continua modulada en frecuencia (FMCW de 24GHz).
Permite detectar si hay personas en una sala, si se están moviendo o están quietas e incluso calcular la distancia de ellas al módulo, mostrando los resultados de la detección en tiempo real.
Además de ser sensible a cuerpos humanos en movimiento, también puede detectar cuerpos humanos estáticos, sentados o tumbados, mediante micro-movimientos, que no son detectados por las soluciones tradicionales.
La distancia de detección más larga puede alcanzar 5 metros y la resolución de distancia es de 0.75m.
Se suministra con una herramienta de configuración visual, que permite configurar fácilmente el intervalo de la distancia de detección, la sensibilidad de detección en diferentes intervalos, el tiempo de retardo sin presencia humana, etc., para adaptarse a diferentes necesidades de una aplicación específica.
Admite salida UART, plug and play, y puede aplicarse de forma flexible a diferentes escenarios inteligentes y productos.
CARACTERÍSTICAS:
◾ Plug and play, montaje fácil.
◾ Compatible con la plataforma Arduino.
◾ Utilizable en Home Assistant y ESPHome.
◾ La mayor distancia de detección es de hasta 5 metros.
◾ Ángulo de detección amplio, cobertura de hasta ±60 grados.
◾ Identificación precisa dentro del intervalo; admite la división del alcance de detección y bloquea la interferencia fuera del intervalo.
◾ Ajuste inteligente de parámetros en varios niveles; puede realizarse mediante Bluetooth o puerto serie.
◾ Herramientas de depuración y configuración visual.
◾ Sencillo y pequeño, con solo 18 x 22mm.
◾ Admite varios métodos de instalación, como suspensión en el techo y en la pared.
◾ Banda ISM de 24GHz.
ESPECIFICACIONES:
- Aplicación: Sensor de presencia humana
- Frecuencia de funcionamiento: 24GHz~ 24.25GHz
- Modulación: FMCW
- Distancia de detección: 0,75m ~ 6m, ajustable
- Ángulo de detección: ±60°
- Resolución de distancia: 0,75m
- Ancho de banda de barrido: 250MHz
- Alimentación:
∙ Tensión de funcionamiento: DC 3.3V
∙ Corriente de la fuente de alimentación recomendada: >200mA
∙ Corriente media de funcionamiento: 79 mA
- Temperatura ambiente: -40 ~85°C
- Dimensiones: 18mm x 22 mm
▶ Manual de usuario (PDF)
Ejemplo de conexión del sensor a un microcontrolador XIAO:
