O Home Assistant Yellow PoE é um mini computador baseado no Raspberry Pi Compute Module 4 e 5, concebido para a automação residencial, executando o software Home Assistant.
É uma solução flexível e personalizável para automação residencial local e privada, assegurando controle total e segurança dos dados em ambiente doméstico.
Pode ser alimentado por PoE, é compacto, expansível, permite atualizações, possui um módulo Zigbee e está preparado para o Matter, garantindo compatibilidade com uma ampla gama de dispositivos.
ESPECIFICAÇÕES:

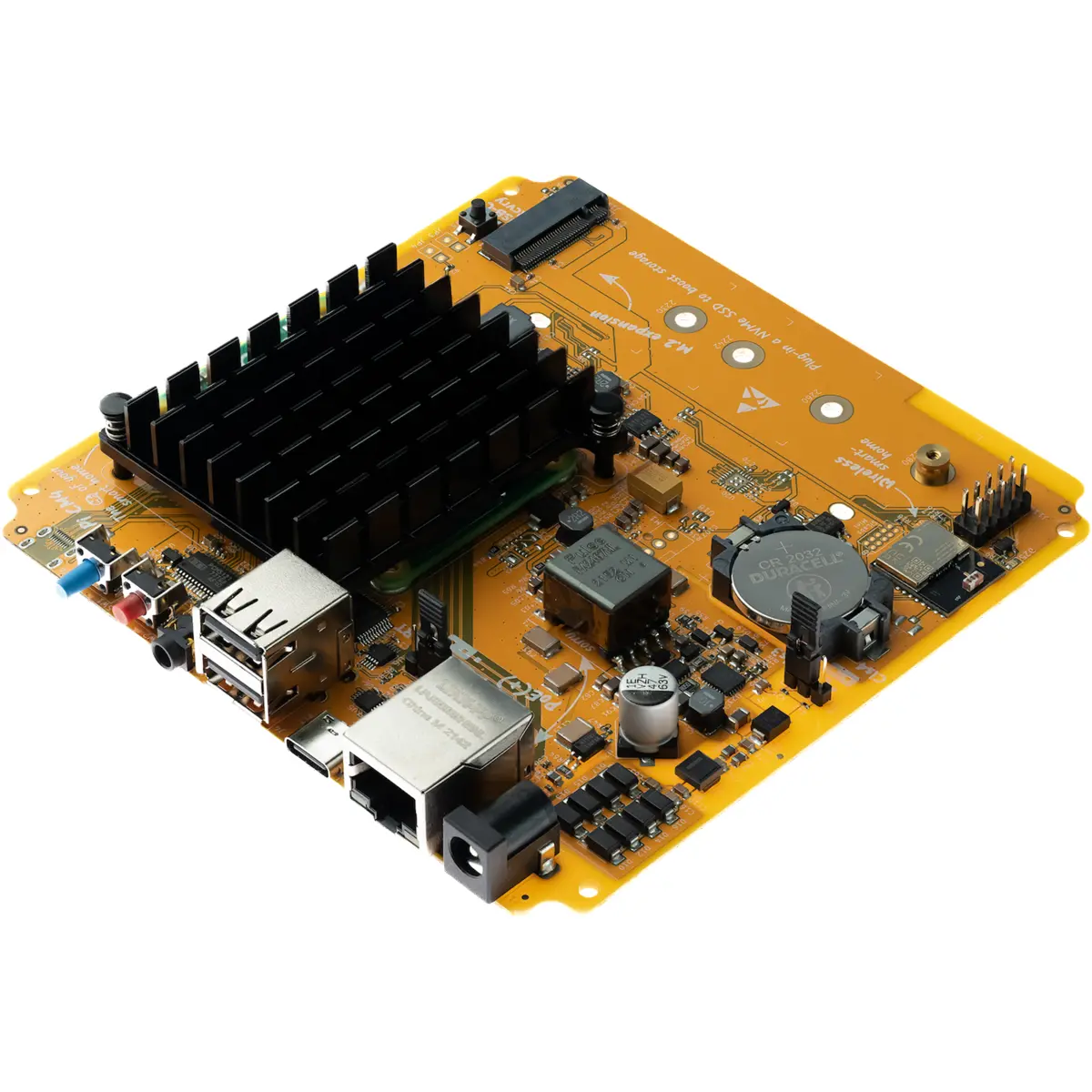

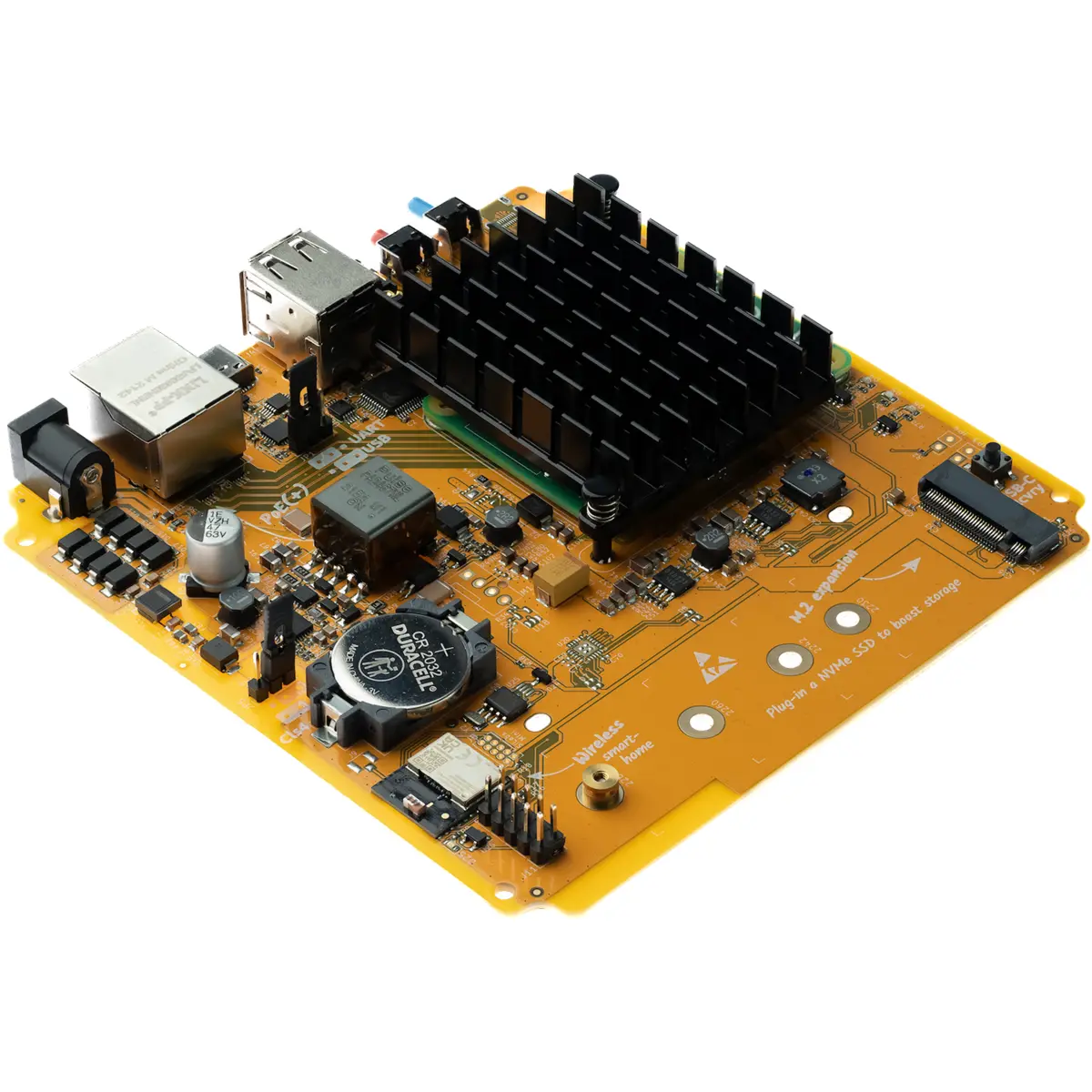

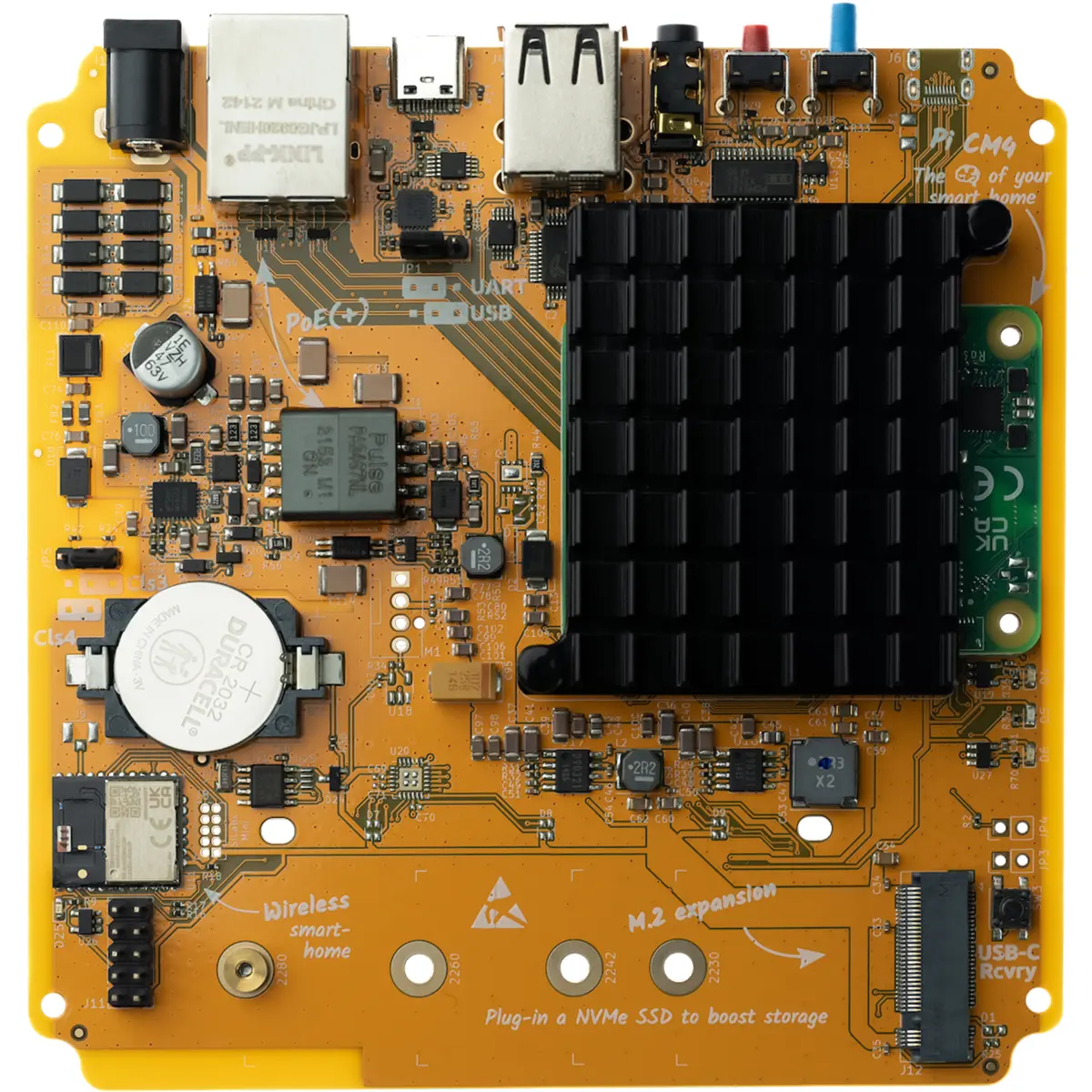

◾ Carrier Board para Raspberry Pi Compute Module 4 (CM4) ou Compute Module 5 (CM5)
- Conector CM4 de placa para placa
- Suporta arranque direto a partir de dispositivos NVMe (por exemplo, para CM4 Lite)
- Compatível com todas as variantes do CM4
∙ Quad-core Cortex-A72 (ARMv8) 64-bit / 1.5 GHz
∙ Até 8 GB de RAM
∙ Até 32 GB eMMC
∙ nota: A aprovação regulamentar não abrange as variantes wireless.
◾ Módulo Wireless Multiprotocolo SiLabs MGM210P (MGM210PA32JIA2)
- Protocolos suportados
∙ Zigbee 3.0
∙ Thread
∙ Matter
- Sistema Wireless no chip
∙ ARM Cortex®-M33 de 32 bits com DSP
∙ 80MHz
∙ 1024 kB de memória de programa flash
∙ 96 kB de memória de dados RAM
- Desempenho do rádio
∙ 2405-2480 MHz
∙ Potência TX até +20 dBm
∙ Antena de chip embutida com ganho de pico de 1,86 dBi
∙ Sensibilidade de 103,9 dBm (1% PER) a 250 kbps O-QPSK DSSS
- Certificações regulamentares CE/FCC/ISED
∙ FCC-ID: QOQGM210P
∙ IC: 5123A-GM210P
◾ Ethernet:
- Gigabit
- com PoE+ IEEE 802.3at-2009 Classe 3 ou 4
◾ Ranhura de expansão M.2
- Para SSDs NVMe (M-Key)
- Suporta os módulos 2230, 2242, 2260 e 2280
- PCIe x1
- Nota: O Google Coral AI Accelerator não funciona neste slot M.2.
◾ USB-A: 2x portas de anfitrião USB 2.0 Tipo A, 5V até 1,5A (combinadas)
◾ USB-C: 1x porta USB tipo C, compatível com o modo de dispositivo USB 2.0/1.1,
- Modo de adaptador de depuração USB para serial por padrão (UART)
- Alterável para interface CM4 USB 2.0 para inicialização USB (recuperação)
◾ DAC de áudio estéreo de alta qualidade
- Saída de linha de 2V RMS no conetor de áudio de 3,5 mm
- Impedância de carga: 10kOhm (mínimo 5kOhm)
- SNR 106dB
- Gama dinâmica 106dB
◾ RTC alimentado por uma pilha CR2032
◾ Cabeçalho GPIO compatível com Raspberry Pi
- O conetor J11 de 2x5 pinos é compatível com os primeiros 10 pinos
(1 a 10) do cabeçalho de 40 pinos do Raspberry Pi.
- Porta serial disponível por padrão, I²C através de opções de configuração de inicialização
◾ LEDs de estado (todos controlados por software)
- Vermelho (LED de alimentação do CM4)
- Verde (LED de atividade do CM4)
- Amarelo (LED de status do CM4)
- Azul (LED de atividade do MGM210P)
◾ Alimentação
- Ficha de alimentação de 12V DC max. 2.5A (IEC 60130-10 Tipo A Ø5.5mm x Ø2.1mm)
∙ Gama da tensão de entrada: 9-16V
- PoE+ IEEE 802.3at-2009 Classe 3 ou 4
∙Até 25.5W a 48 V CC, máx. 600 mA
- Utilização típica de energia (a 12V DC)
∙ Inativo ~1,5 W
∙ Inativo com NVMe ~2,0 W
∙ Carga ~5-9 W

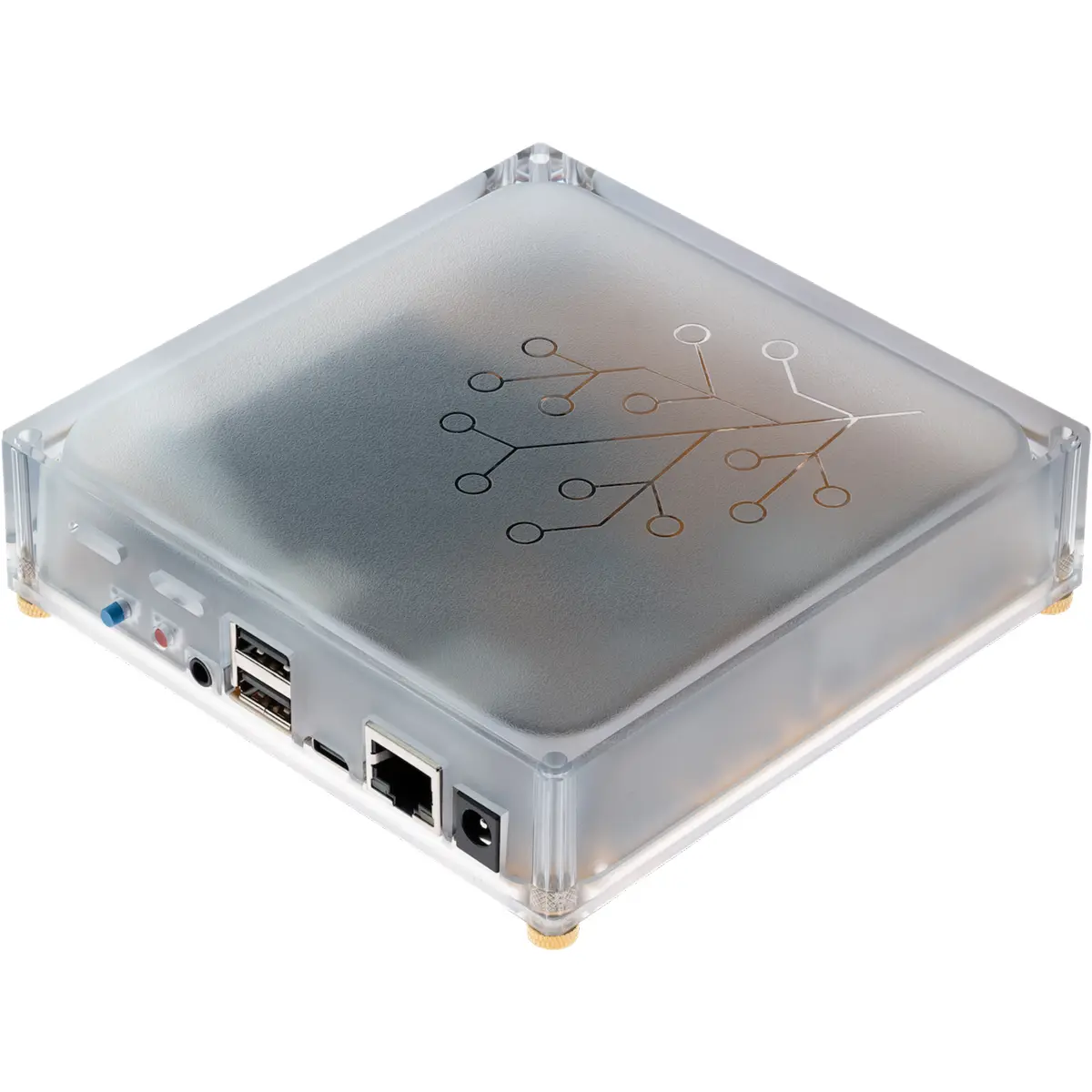

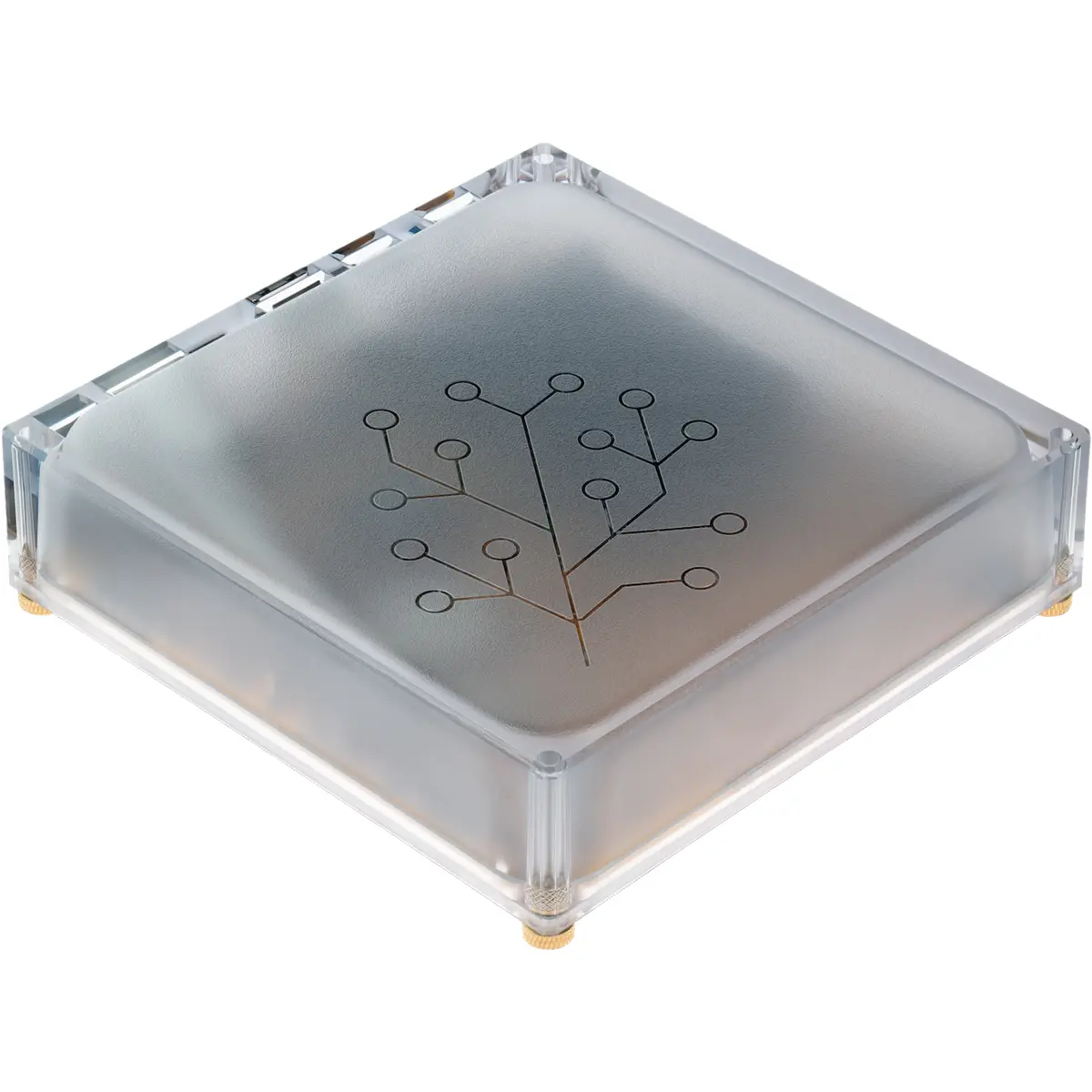

◾ Caixa
- Plástico de policarbonato
- Cor: Semi-transparente
- Montagem sem ferramentas
- Acomoda dissipador (incluído na embalagem)
◾ Dimensões:
- Carrier Board: 12 cm x 12 cm
- Caixa: 124mm x 124mm x 35mm (CxLxA)

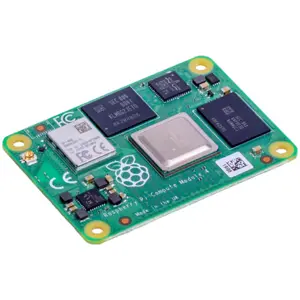

ATENÇÃO: Placa Raspberry Pi CM4 e CM5 vendidas em separado, na imagem a placa montada é apenas demonstração. Ver artigos associados.
NOTAS:
◾ Recomenda-se a utilização do firmware Zigbee para Home Assistant Yellow e SkyConnect por ser mais estável e confiável.
◾ O suporte para Thread ainda está em fase de desenvolvimento e, apesar de já estar operacional, é indicado apenas para utilizadores com experiência técnica.
◾ Existe um firmware experimental multiprotocolo para conexão com redes Zigbee e Thread; no entanto, devido a limitações técnicas, ainda não é recomendado para uso geral.
◾ Utilizadores com multiprotocolo ativo, mas sem uso de dispositivos Thread, são aconselhados a desativar o multiprotocolo.
◾ Informação adicional: The State of Matter
