Este dispositivo destina-se à sinalização de chamada/alarme em instalações sanitárias para pessoas com mobilidade reduzida (WC's de deficientes).
Características Técnicas:
- Tensão de Funcionamento: 8-12 Vac/Vdc
- Aparelhagem da série Efapel LOGUS 90
Funcionamento:
Ao pressionar o botão de chamada (Refª WCH), o módulo eletrônico de comando e controle é acionado, iniciando o funcionamento do módulo sinalizador acústico/luminoso (Refª AC/12). Simultaneamente, o relé é ativado para comunicação externa. O pessoal de atendimento/vigilância, ao ser notificado sobre o alarme em operação, deve dirigir-se ao local relevante para atender à chamada, realizando o desarme/Reset no módulo de comando e controle através do cartão designado para essa finalidade.
Nota:
Quando é utilizado o quadro de sinalização geral (Quadro de Alvos), este opera em simultâneo com o sinalizador acústico/luminoso, Refª AC/12
Em conformidade:
- O equipamento atende ao Decreto-lei 163/2006, de 8 de Agosto, alínea 2.9.15.
- Conformidade com Despacho normativo 12/98 – alínea 5 e Norma VDE 0834.
- Satisfaz as especificações da Diretiva de Baixa Tensão 2006/95/CE, de 12 de Dezembro de 2006.
- A avaliação foi realizada de acordo com a norma EN60669-1, com exceção da secção 12.2.1 por razões de segurança.

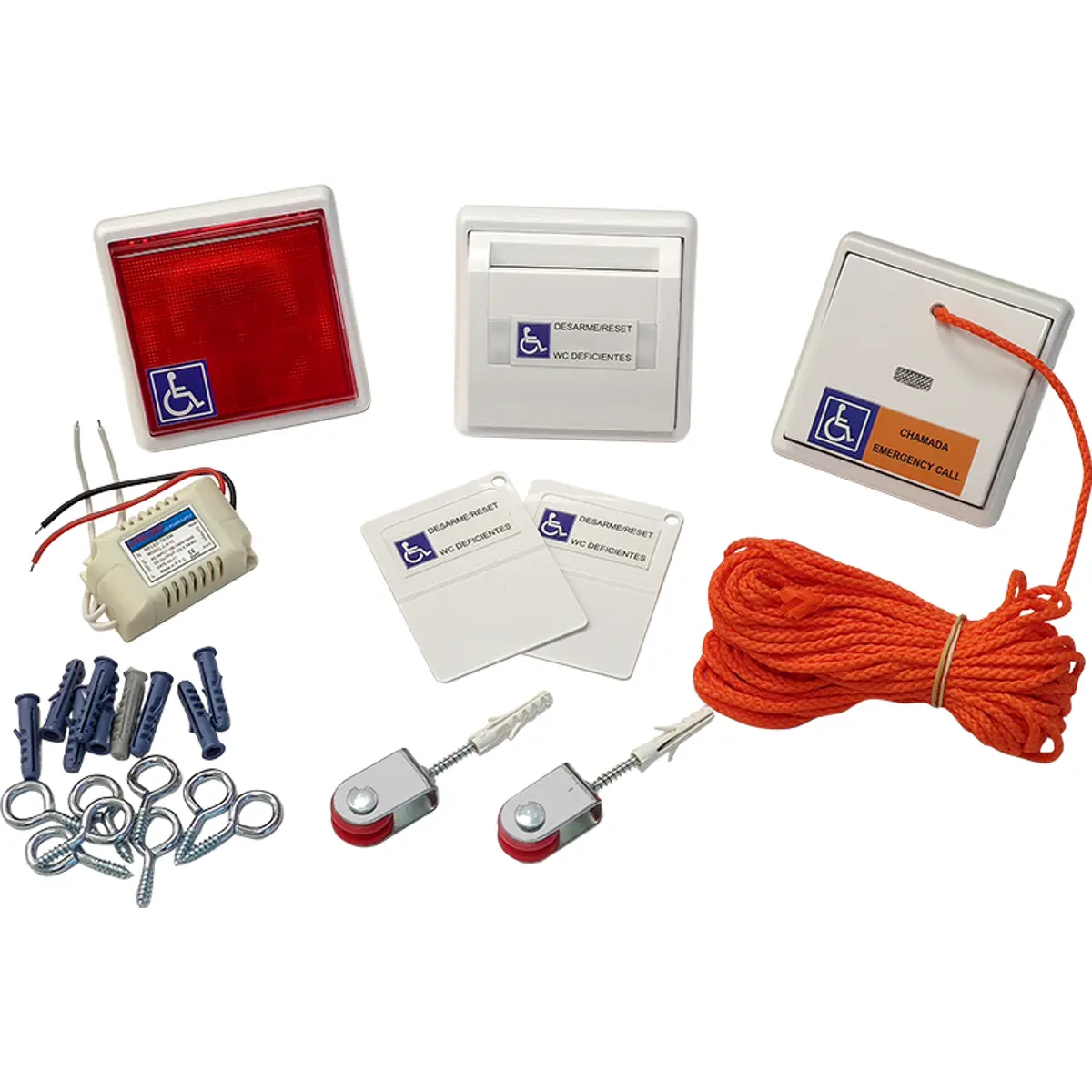

Kit Inclui:
- 1 Fonte de alimentação eletrónica: 110 a 220Vac / 12 Vdc
- 1 Módulo de desarme/reset por cartão, com módulo eletrónico de comando e controle incorporado, Refª WJ
- 2 cartões de desarme/reset
- 1 Módulo botão de chamada com cordão (com 10m de cordão laranja), Refª WCHL-90
- 1 Módulo sinalizador acústico/luminoso, Refª AC/12
- 1 Conjunto de passadores, buchas, roldanas, para o cordão a aplicar no perímetro da instalação sanitária
ESQUEMA DE LIGAÇÃO:
