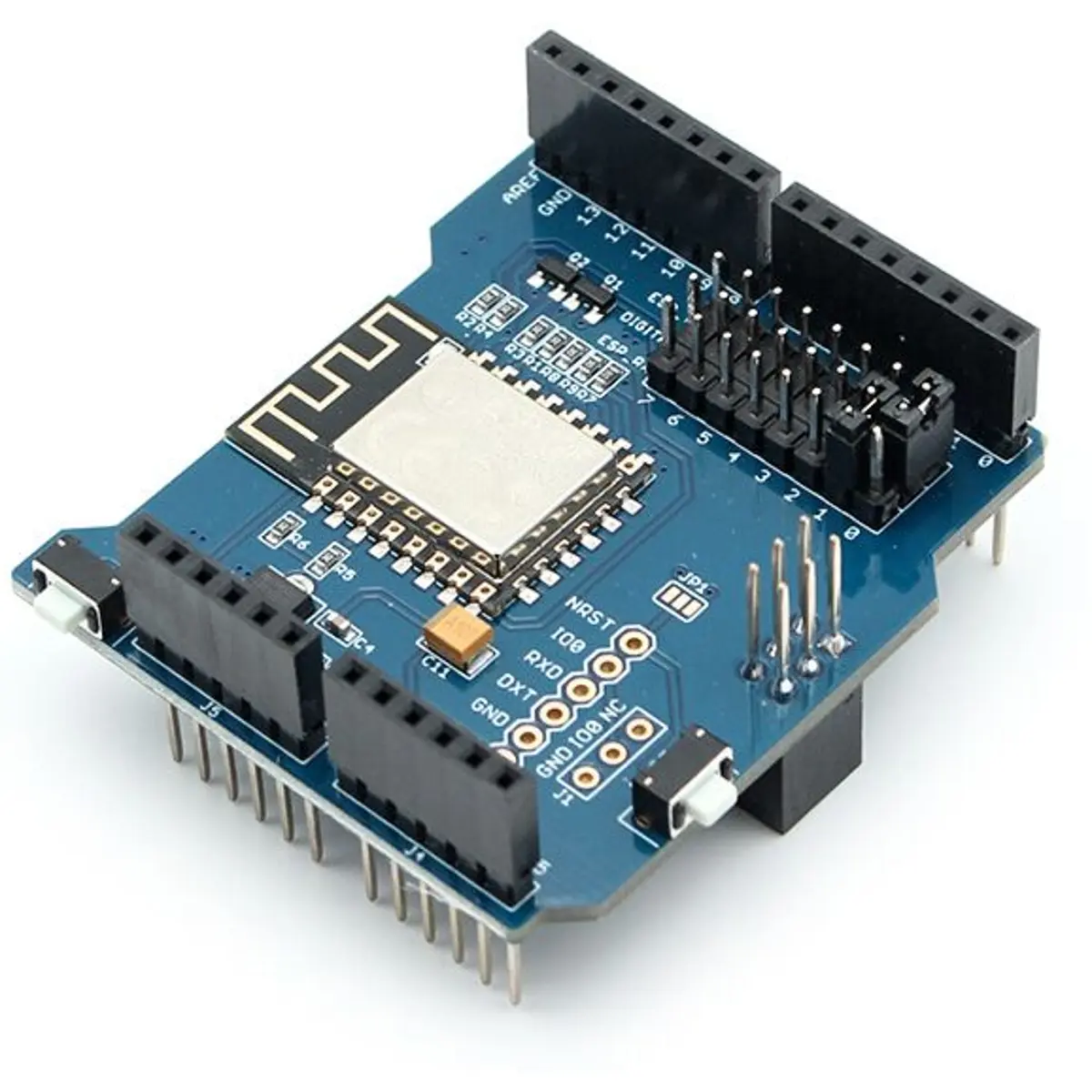

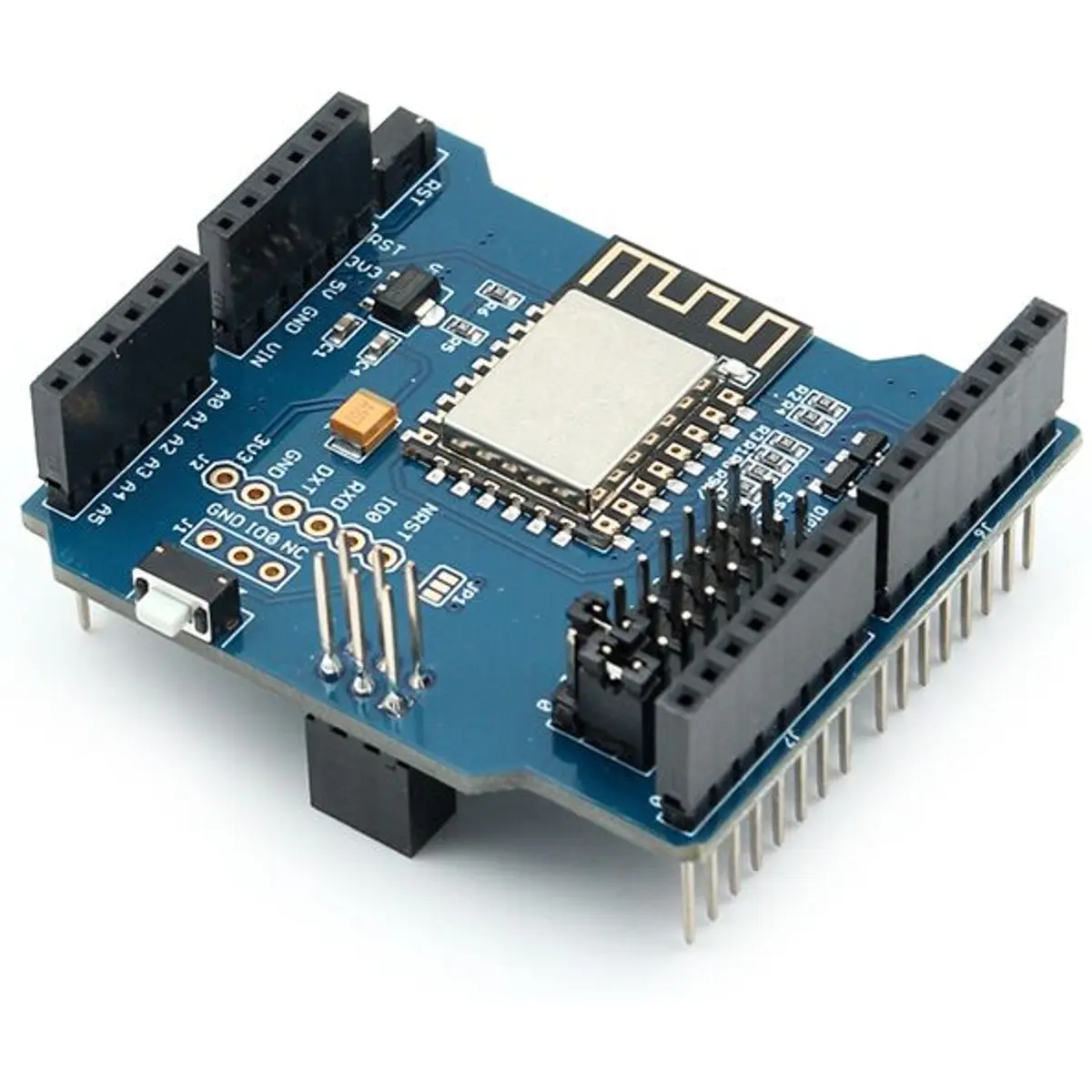

El ESP8266 WiFi Shield de Makerfabs es un módulo UART-WiFi y la solución ideal para añadir a tus proyectos de Arduino conectividad inalámbrica de forma rápida, segura y eficiente.
Este shield ha sido diseñado para eliminar la complejidad de las conexiones por cable, integrando el módulo ESP-12F en una plataforma "plug-and-play" compatible con el layout standard de Arduino Uno, Mega y Leonardo. Gracias a los conversores de nivel lógico integrados, este módulo garantiza una comunicación estable entre los 5V del Arduino y los 3.3V del chip WiFi, convirtiéndose en una herramienta robusta tanto para una creación de prototipos rápida como para aplicaciones de Internet de las Cosas (IoT) en entornos académicos o profesionales.

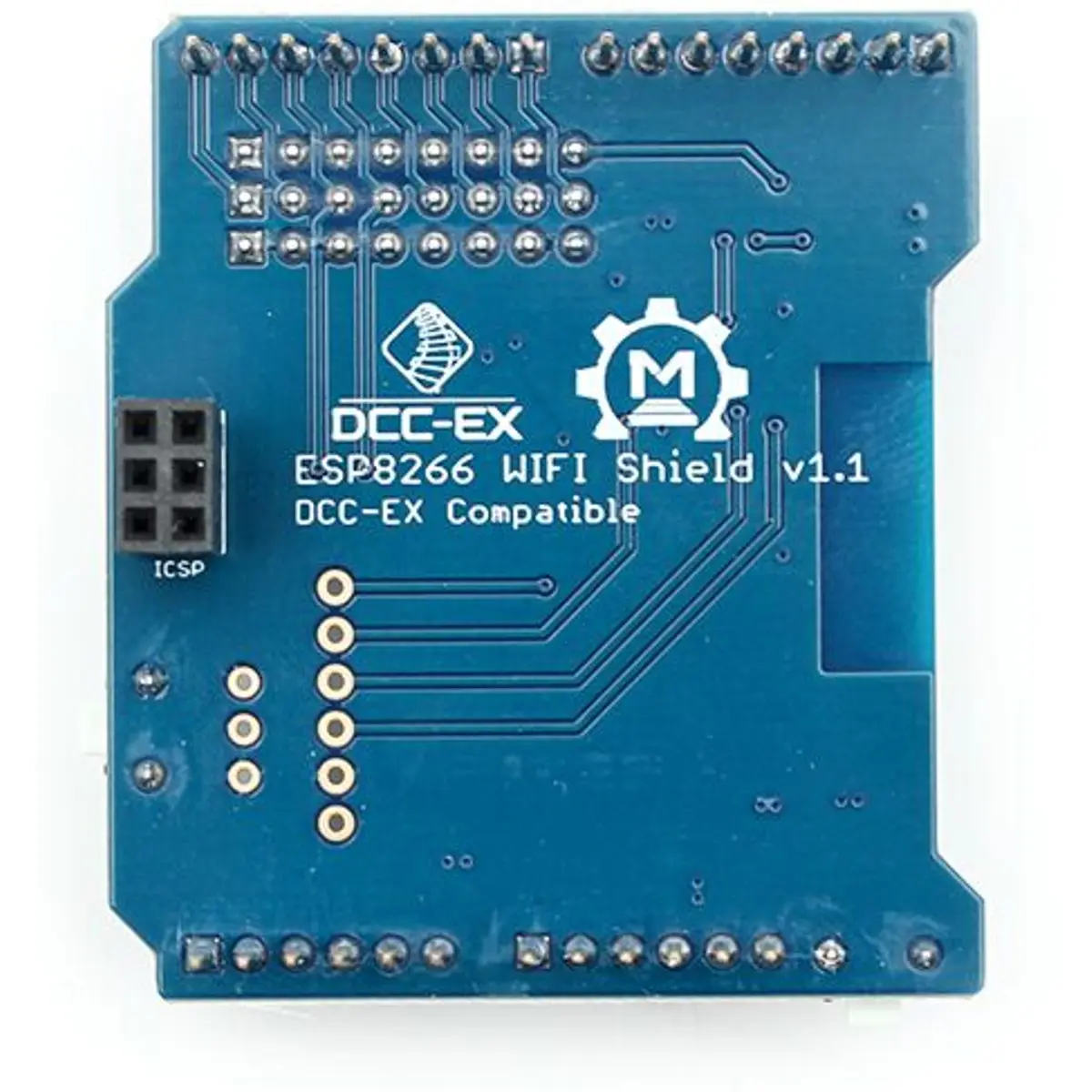

Esta nueva versión v1.1 ha sido diseñada junto con la DCC-EX, con firmware ESP8266 v1.7.4.
PRINCIPALES CARACTERÍSTICAS
◆ Integra el módulo WiFi ESP-12F de alto rendimiento.
◆ Compatibilidad total con el pinout y el formato del Arduino Uno R3.
◆ Sistema de conversión de nivel lógico (Level Shifting) de 5V a 3.3V en todas las líneas de datos.

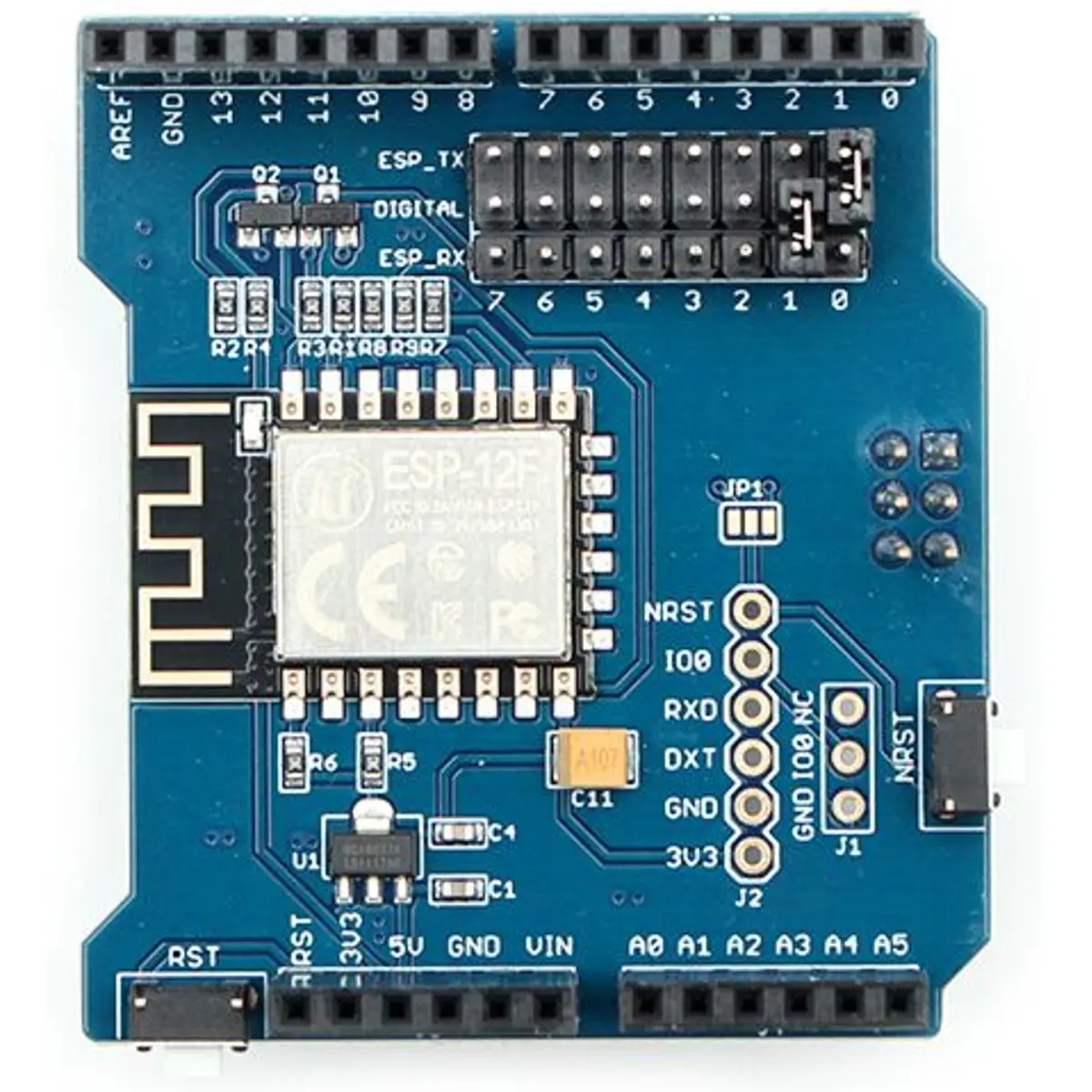

◆ Interruptores DIP integrados para una configuración sencilla de los pines de comunicación (TX/RX).
◆ Antena PCB integrada con excelente alcance y estabilidad de la señal.
◆ Soporte nativo para el conjunto de comandos AT, facilitando el control a través del puerto serie.
◆ Botones de Reset y Flash dedicados para facilitar el desarrollo de firmware personalizado.
ESPECIFICACIONES
• Alimentación y Consumo
- Tensión de funcionamiento: 5V DC (suministrada por la board Arduino)
· Corriente pico: 200mA (durante transmisiones WiFi)
• Conectividad inalámbrica
- Protocolo: IEEE 802.11 b/g/n
· Frecuencia de funcionamiento: 2.4 GHz a 2.5 GHz
· Modos de WiFi: Station (Cliente), SoftAP (Punto de Acceso) y modo mixto
· Seguridad soportada: WPA / WPA2 / WEP / TKIP / AES
• Interfaces de Comunicación
- Interfaz serie: UART (configurable mediante DIP switch)
· Tasa de transmisión (Baud rate): 9600 a 115200 bps
· Stack de protocolos: TCP/IP integrado
CONTENIDO DEL PAQUETE
• 1x ESP8266 WiFi Shield de Makerfabs (con módulo ESP-12F soldado).
NOTAS
• Configuración del DIP Switch: Antes de cargar el código en el Arduino, asegúrate de que los interruptores estén en la posición correcta para evitar conflictos con el puerto USB (Hardware Serial).
• Fuente de Alimentación: Debido al consumo del módulo WiFi, se recomienda el uso de una fuente de alimentación externa de 9V/12V en el Arduino, en lugar de depender exclusivamente del puerto USB del ordenador.
• Firmware: El shield viene pre-cargado con firmware de comandos AT, pero puede reprogramarse directamente desde el IDE Arduino utilizando los pines de programación expuestos.
• Aunque encaja físicamente, la biblioteca SoftwareSerial (frecuentemente usada en tutoriales de este shield) tiene limitaciones de pines al conectarse al Arduino Mega. Para este caso, se recomienda configurar los DIP switches para utilizar los puertos de hardware adicionales del Mega.
