O LD2450 é um módulo sensor de localização de alvos em movimento da série de radares de ondas milimétricas Hi-link 24G, que inclui hardware de sensor de radar de 24 GHz extremamente simplificado e firmware de algoritmo inteligente. Destina-se principalmente à utilização em cenários interiores gerais, como casas, escritórios e hotéis, para permitir a localização de pessoas em movimento.

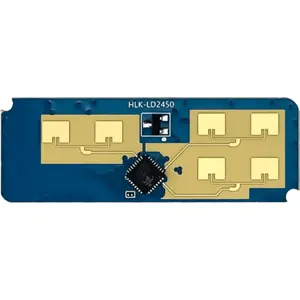

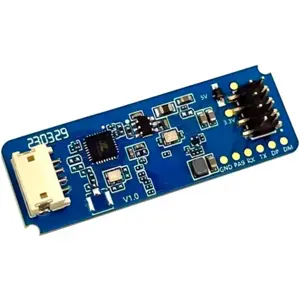

O hardware do sensor é composto por um chip de radar de ondas milimétricas AloT, uma antena de microfita de um transmissor e dois receptores de alto desempenho e uma MCU de baixo custo e circuitos auxiliares periféricos. O firmware do algoritmo inteligente utiliza formas de onda FMCW e a tecnologia avançada de processamento de sinais do chip de radar. Suporta a saída em série de dados de deteção, que é plug-and-play e pode ser aplicado de forma flexível a diferentes cenários inteligentes e produtos finais.
CARACTERÍSTICAS:
● Banda ISM de 24 GHz.
● Chip de radar de ondas milimétricas inteligente integrado e firmware de algoritmo inteligente.
● Localização e seguimento precisos de alvos em movimento.
● Alcance de deteção até 6 m.
● Tamanho do módulo ultra-pequeno, apenas 15 x 44 mm.
● Para montagem numa parede.
● Ângulo de azimute ±60°, ângulo de inclinação ±35°.
● Uma ótima escolha em termos de custo-benefício.
● Múltiplas opções de ligação com interface de pinos e fichas.
ESPECIFICAÇÕES:
- Aplicação do sensor: deteção e seguimento de até três alvos
- Gama de frequências de funcionamento: 24GHz ~ 24,25GHz
- Requisitos de alimentação: DC 5V
- Corrente recomendada para a fonte de alimentação: >200mA
- Corrente média de funcionamento: 120mA
- Método de modulação: FMCW
- Interface: Uma UART
- Distância de deteção: 6m
- Ângulo de deteção: ±60°
- Taxa de atualização de dados: 10Hz
- Largura de banda de leitura: 250MHz
- Temperatura ambiente: -40 ~ 85°C
- Dimensões totais: 15mm x 44mm
