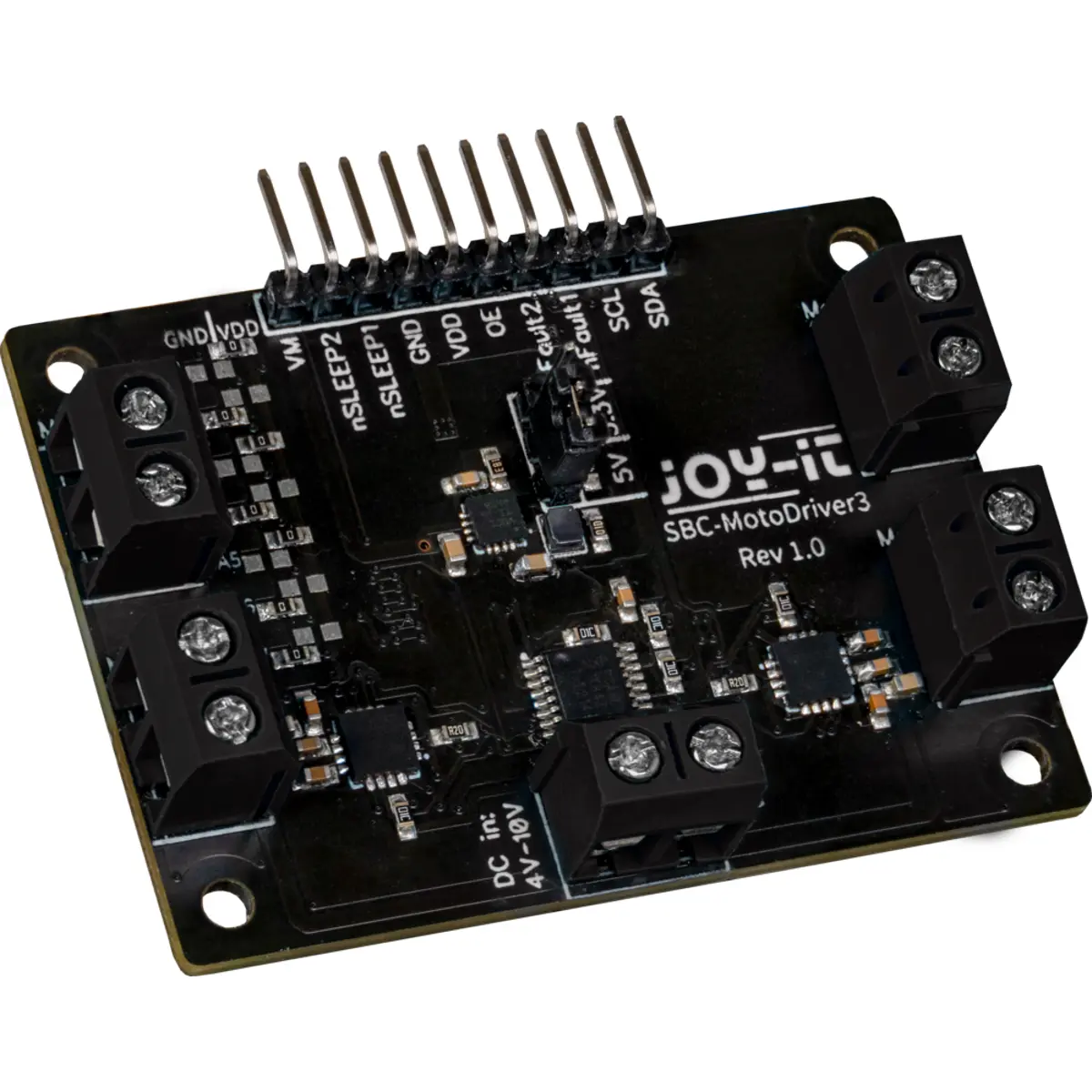

JOY-IT SBC-MOTODRIVER3 [Rev1.0] - Controlador de motores DC e Stepper DRV8833 1.5A (3.3V..5V DC)

Com o MotoDriver3, é possível controlar e alimentar até quatro motores DC ou dois motores de passo. Os motores conectados são gerenciados pelo chip PCA9634, proporcionando uma interface I2C.

O MotoDriver3 inclui uma conversão de tensão incorporada que possibilita fornecer uma voltagem ajustável de 3,3 V ou 5 V para determinados microcontroladores e placas de computador único. Basta conectar uma fonte de tensão à entrada "DC in".

Este dispositivo elimina a necessidade de fontes de alimentação adicionais para os motores, simplificando o uso de cabos. A placa de expansão possibilita um controle preciso dos motores, mantendo uma tensão constante entre 4 V e 10 V.

Características:
- Controlador de motor IC: DRV8833 QI do condutor PCA9634
- Interfaces de comunicação: I2C
- Endereço por defeito: 0x15
- Compatível com Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit e mais
- Conversão integrada da tensão de entrada DC para 5 V ou 3,3 V
- Seleção do endereço I2C do controlador IC através de jumpers de solda
- Controlo de 4 motores DC/2 motores passo a passo possível através de I2C

ESPECIFICAÇÕES TÉCNICAS
- Nível lógico: 3,3 V (tolerância 5 V)
- Gama de tensões do pino VM e da entrada "DC in": 4 - 10 V
- Gama de tensões do motor (CC e passo a passo): 4 - 10 V
- Motores de consumo:
. DC: máx. 1,5 A por motor
. Stepper: máx. 1,5 A por jumper
- Temperatura de funcionamento: -40 - +85 °C
- Corrente máxima de saída do transformador de tensão integrado: 1 A (valor máximo que pode ser utilizado para alimentar microcontroladores ou computadores de placa única)
