- Medição de parâmetros elétricos (tensão, corrente, potência ativa, energia, frequência, fator de potência)
- Alarme de sobrecarga acima do valor ajustável - alarme intermitente e luz de fundo
- A energia medida pode ser redefinida usando o botão
- Armazenamento de dados após desligamento

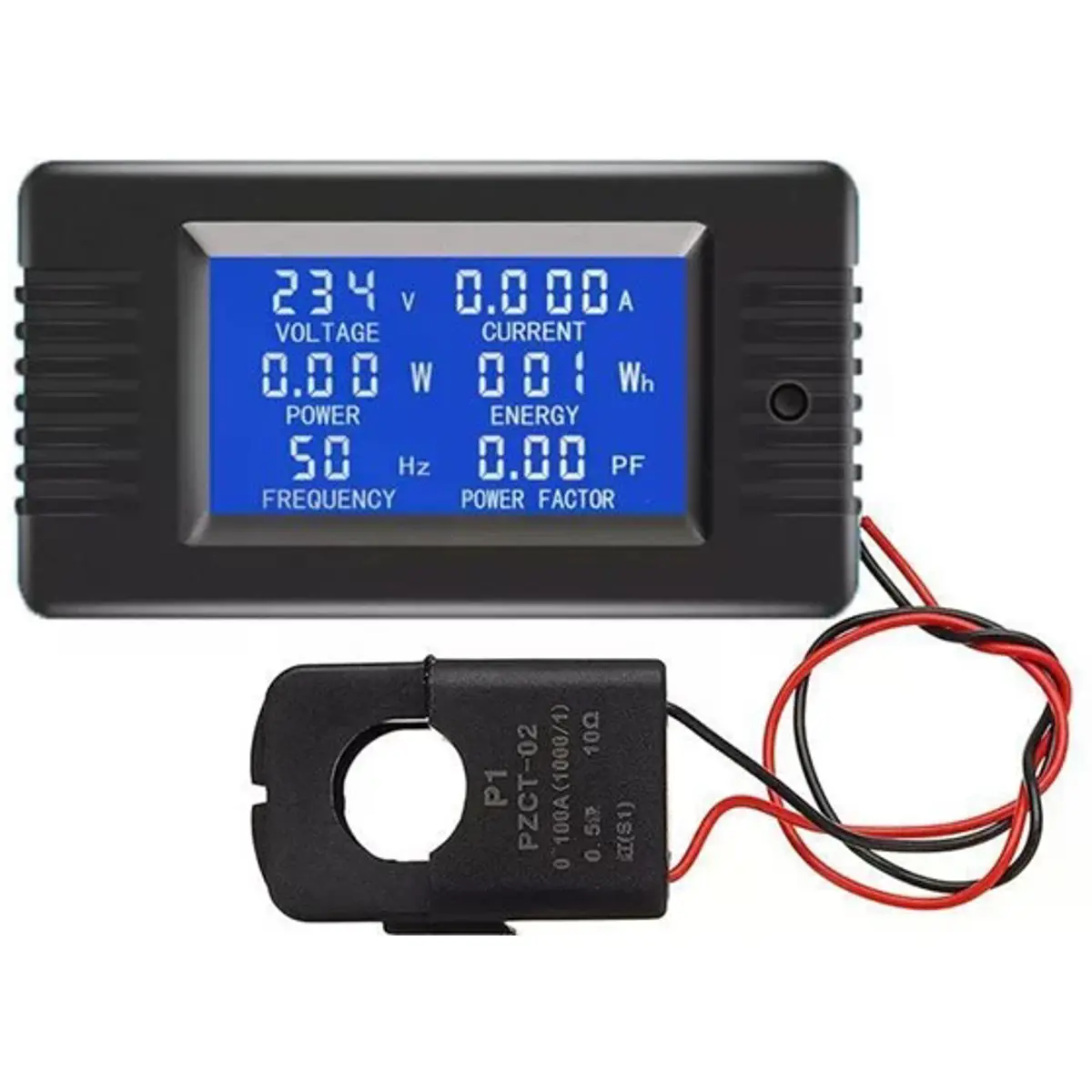

- Todos os dados no visor LCD retroiluminado (a retroiluminação pode ser desligada)
Parâmetros Técnicos:
-Tensão de trabalho e medida: 80 ~ 260Vac
-Corrente medida: AC 0-100A / 22000W sem contato
-Frequência de operação: 45-65Hz
-Precisão de medição: grau 1.0
-Dimensões: 90 × 50 × 20mm
VISOR:
Potência (intervalo: 0.2 ~ 22000W)
- Formato de exibição <10W: 0,00 ~ 9,99W
- Formato de exibição <100W: 10,0 ~ 99,9W
- Formato de exibição <1000W: 100 ~ 999W
- Formato de exibição <10000W: 1,00 ~ 9,90 kW
- Formato de exibição >10000W: 10,0 ~ 22,0kW
Energia (intervalo: 0 ~ 999 kWh)
- Formato de exibição <1kWh: 0 ~ 999Wh
- Formato de exibição <10kWh: 1,00 ~ 9,99kWh
- Formato de exibição >10kWh: 10 ~ 999kWh
Tensão
- Formato de exibição: 80 ~ 260V
Corrente (intervalo: 0.001~100AAC)
- Formato de exibição <10A: 0,000 ~ 9,999A
- Formato de exibição >10A: 10,00 ~ 99,99A
Frequência
- Formato de exibição: 45 ~ 65Hz
Fator de Potência
- Formato de exibição: 0,00 ~ 1,00PF
CONFIGURAÇÕES:
Power Reset
- Mantenha o botão pressionado até que o valor de energia pisque e, em seguida, solte. Pressione brevemente o botão para resetar o valor no visor.
Configurando o Limite de Alarme
- Mantenha o botão pressionado até que "SET CLr" apareça no visor LCD. Em seguida, solte.
- O visor mostra o valor atual do alarme. O último dígito começa a piscar. Pressionando repetidamente o botão brevemente, é possível alterar o valor do alarme.
- Após concluir a configuração, pressione o botão por 5 segundos para salvar. A faixa de limite de energia ativa é de 0.0 ~ 2.5kW.
Observação:
- Este módulo é adequado apenas para uso interno.
- A carga aplicada não deve exceder a potência nominal.

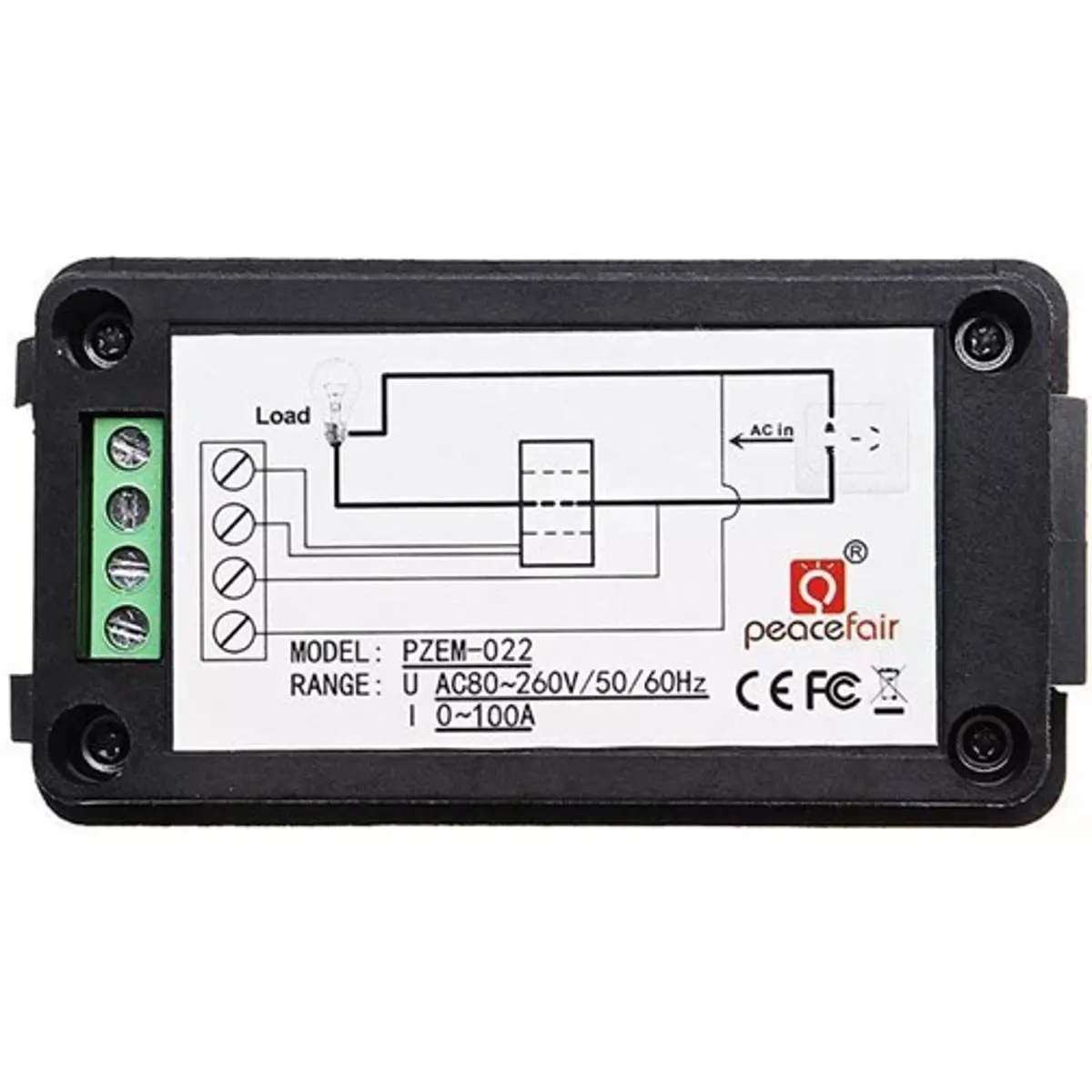

- Siga o esquema de acordo com o diagrama na parte de trás do produto.
