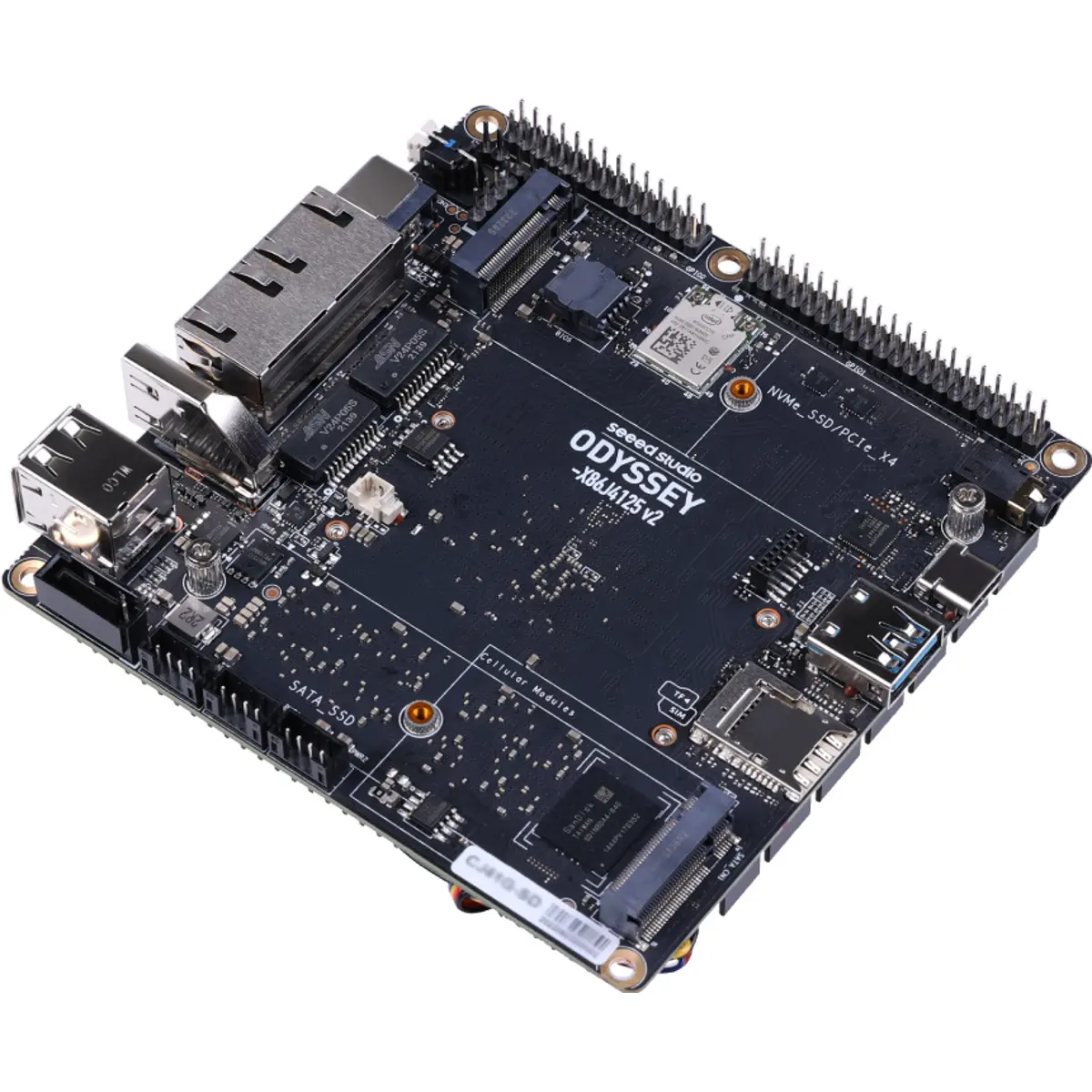

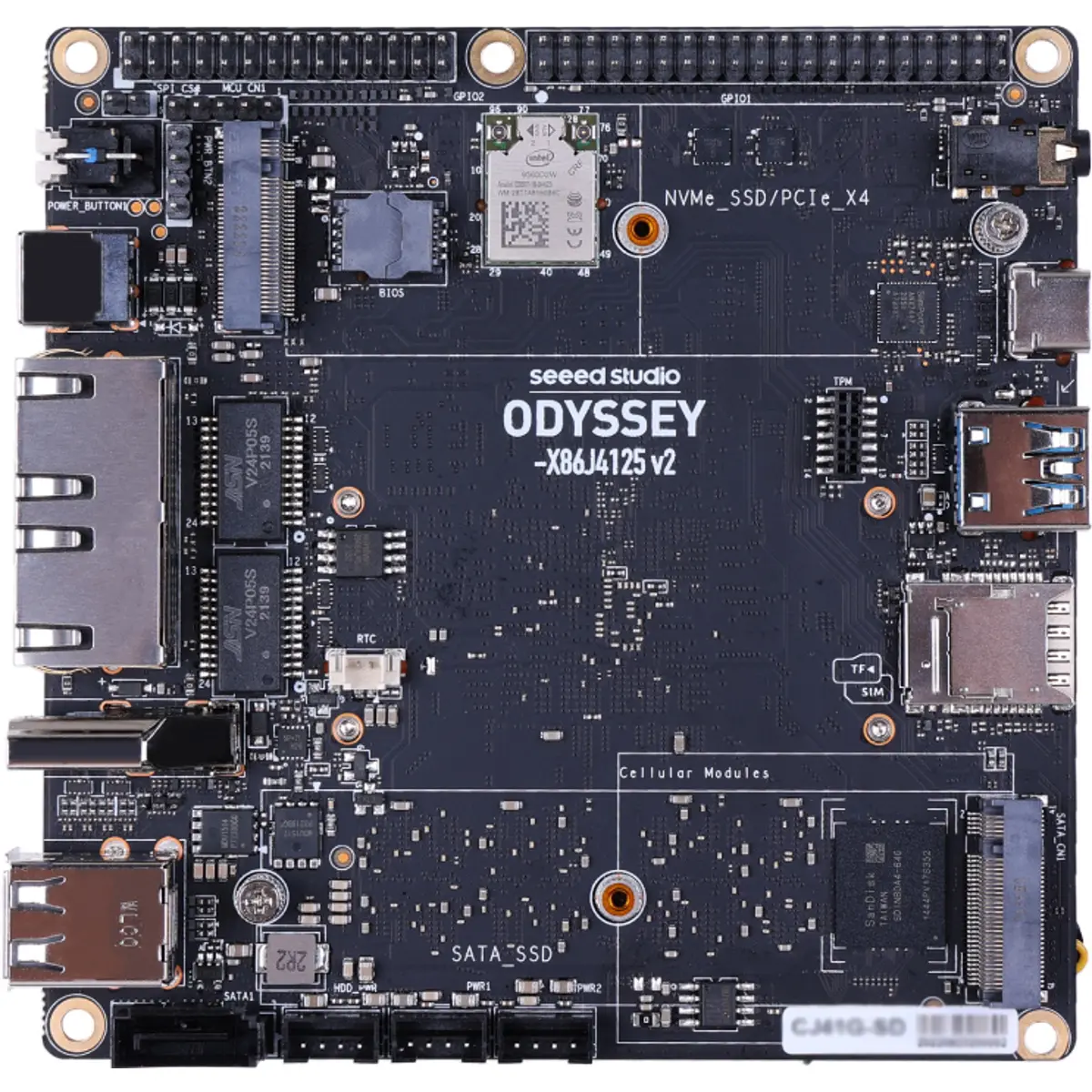

ODYSSEY é uma série de SBCs (Single Board Computers), que permite criar aplicativos de Edge Computing com facilidade.
O ODYSSEY - X86J4125800 v2 possui um processador Quad-core Intel® Celeron® J4125 e um co-processador RP2040, reunindo múltiplas funções neste SBC. Ele oferece interfaces duplas 2.5GbE, múltiplas conectividades sem fios, saída 4K, capacidade de expansão do equipamento e compatibilidade com vários sistemas operativos (Windows, Linux e OpenWRT OS), o que lhe permite um funcionamento como um mini PC, um router funcional, um centro multimédia, gateway IoT ou outras aplicações de desenvolvimento segundo as suas necessidades.
Para além do Wi-Fi de banda dupla e Bluetooth 5.0 (integrados), esta placa também suporta comunicação 4G LTE, após a instalação de um módulo 4G e cartão SIM (não incluídos).
Este SBC está equipado com Intel® UHD Graphics 600 e uma interface HDMI 2.0a que oferece uma saída de vídeo imersiva de 4K@60Hz. Além disso, o USB3.1 Type-C também suporta fluxo multimédia, o que significa que pode ser convertido numa interface DP. Desta forma é possível ligar dois monitores ao mesmo tempo e realizar tarefas diferentes. Pode ser utilizado para criar um cinema em casa para entretenimento ou como um sistema de videoconferência.
A nível de armazenamento, esta placa dispõe de uma interface SATA e de duas interfaces M.2 PCIe (B Key e M Key). Pode introduzir um SSD NVME (M.2 M-Key) ou utilizar um conversor M.2 para SATA para permitir a utilização de até três discos rígidos. Dispõe ainda de 1 ranhura para cartão SD, 1 tomada de áudio de 3.5 mm, 1 porta USB 3.1 e 2 portas USB 2.0 para expansão do equipamento. Pode utilizá-lo para construir um NAS (Network-Attached Storage) ou um NVR (Network Video Recorder).
Equipada com o co-processador RP2040 e cabeçalho de 40 pinos I/O, esta placa é compatível com uma grande variedade de RaspBerry Pi HATs, suporta todo o ecossistema de eletrónica Grove da Seeed Studio e permite a utilização da plataforma SenseCAP melhorada.
APLICAÇÕES:
- Mini PC
- NAS (Network-Attached Storage)
- Edge Computing
- Router
- Robótica
- Aplicações Industriais
- Media Center
- IT
- Educação tecnológica
- Thin Client
- Server Cluster
- IoT Gateway
ESPECIFICAÇÕES
◾ Modelo: ODYSSEY - X86J4125800 v2
◾ Processador: Intel® Celeron® J4125 (Frequency: 2.0 - 2.7GHz)
◾ Coprocessador: Raspberry Pi ® RP2040 32bit ARM® Dual-Core Cortex® M0+
◾ Gráficos: Intel® UHD Graphics 600 (Frequency: 250 – 750MHz)
◾ Memória: LPDDR4 8 GB
◾ Wireless:
- Wi-Fi 802.11 a/b/g/n/ac @ 2.4/5 GHz HT160
- Bluetooth 5.0
◾ Rede: Intel® I226-V PCIe G 2.5GbE LAN, Suporta Wake-On-LAN e PXE
◾ Áudio: Conector combinado (Microphone + headphone)
◾ Cabeçalhos de pinos:
- pinout compatível com Raspberry Pi (40 pinos)
- cabeçalho de 28 pinos (do RP2040)
- ligação áudio de painel frontal
- função UART do RP2040 (4 pinos)
- ligação de ventoinha (4 pinos 1.25mm PWM 5V）
- 3 Conectores de alimentação SATA (4 pinos cada)
- ligação Power e Switch (4 pinos)
◾ USB
- 2x USB 2.0 Tipo A
- 1x USB 3.1 Tipo A
- 1x USB 3.1 Tipo C
◾ Interfaces de vídeo
- HDMI2.0a: Até 4096x2160 @ 60Hz 24bpp
- DP1.2a: Até 4096x2160 @ 60Hz 24bpp
◾ Slots de expansão
- M.2 (Chave B, 2242/2280): SATA III, USB2.0, UIM;
- M.2 (Chave M, 2242/2280): PCIe 2.0 de 4 lanes;
- Socket para cartão Micro SD;
- Socket do cartão SIM;
- Ligação SATA III
◾ Alimentação do RTC:
- ficha: JST 1.0

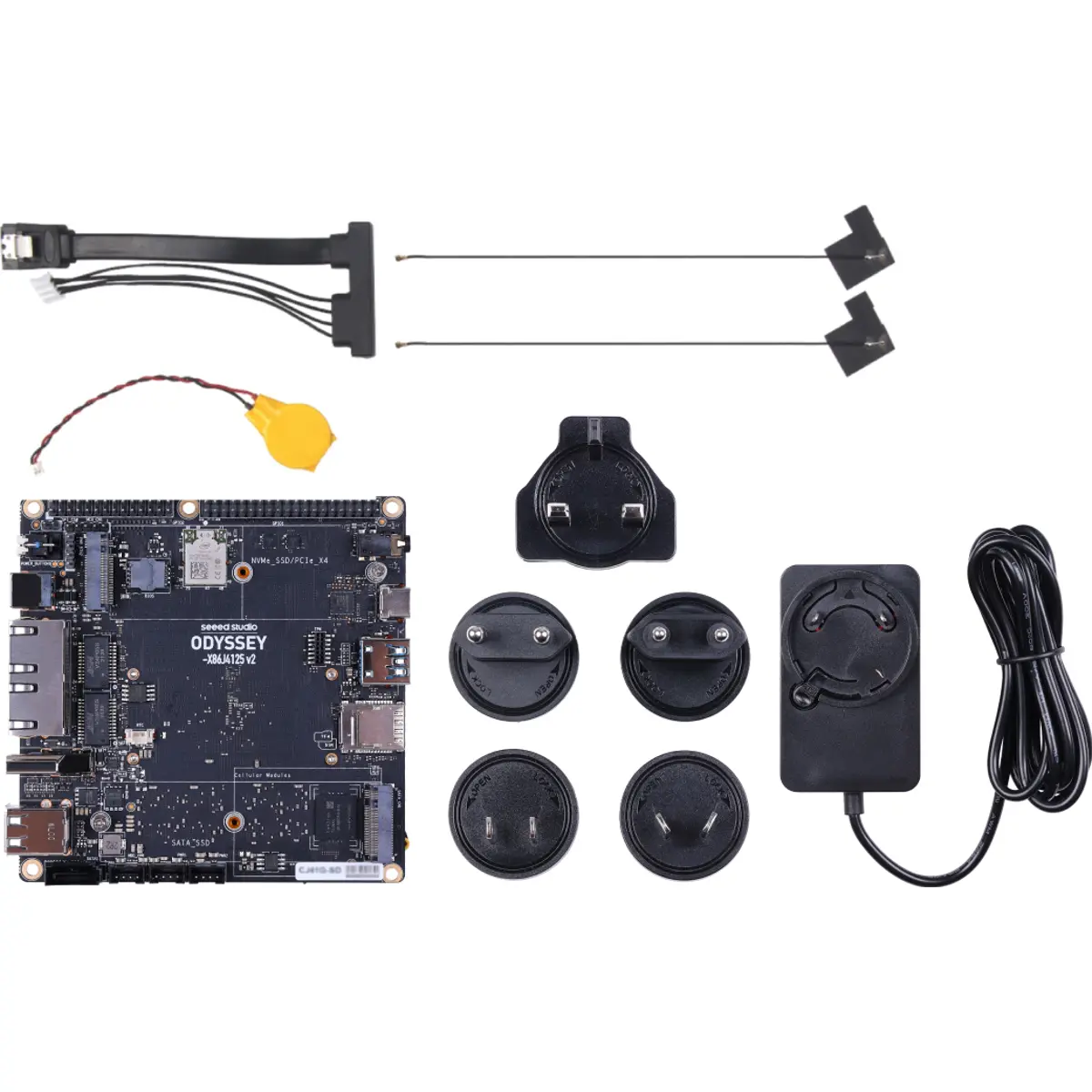

- pilha: CR2032 3V (incluída)
◾ TPM: versão 2.0 integrada (TPM 2.0 externo opcional)
◾ Alimentação:
- Entrada DC Jack: 5.5/2.1mm; 12-19V DC;
- Entrada USB: Tipo-C PD / 15V DC
◾ Dimensões: 110x110mm
◾ Certificações: FCC, CE, TELEC, UKCA
◾ Temperatura de funcionamento: 0°C~75°C

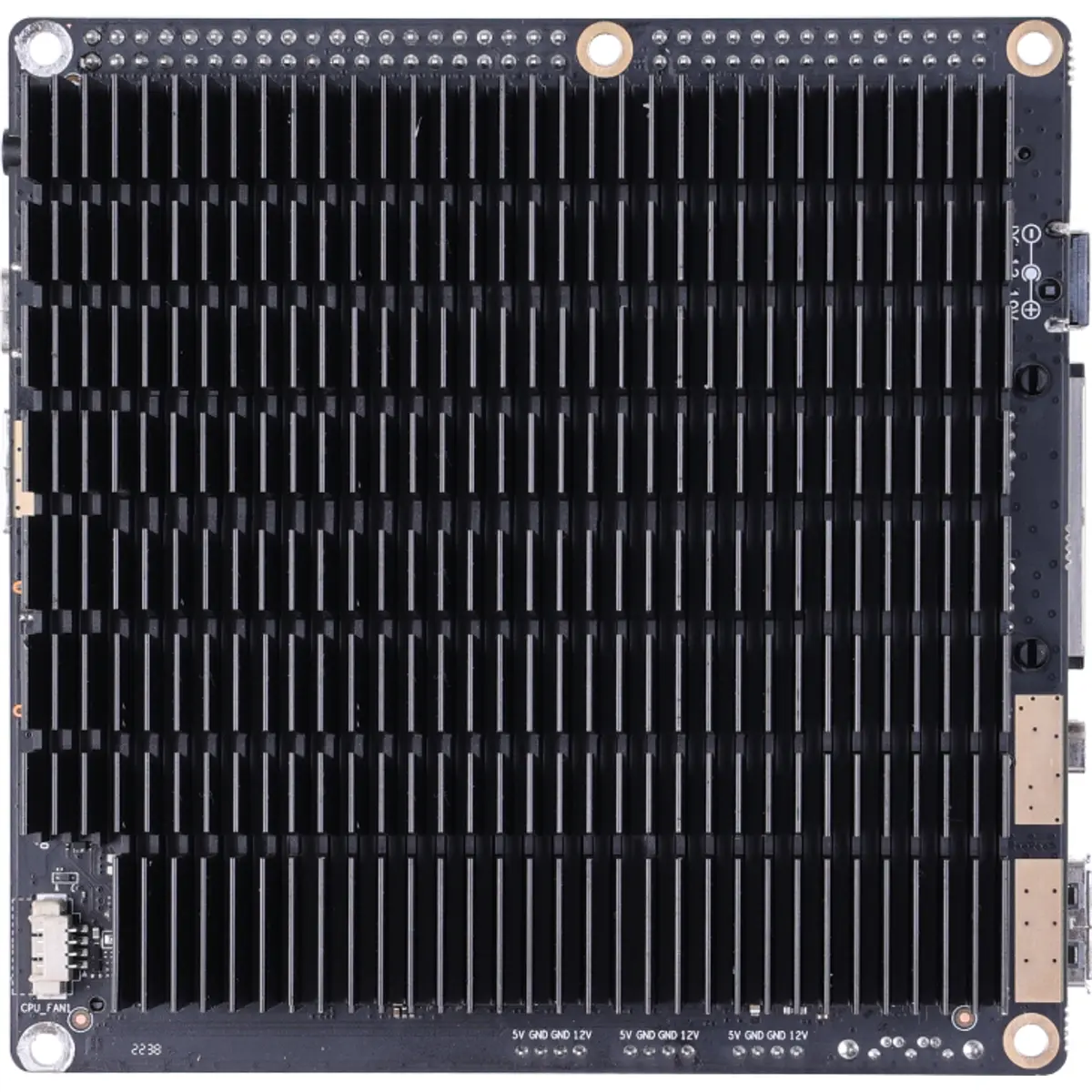

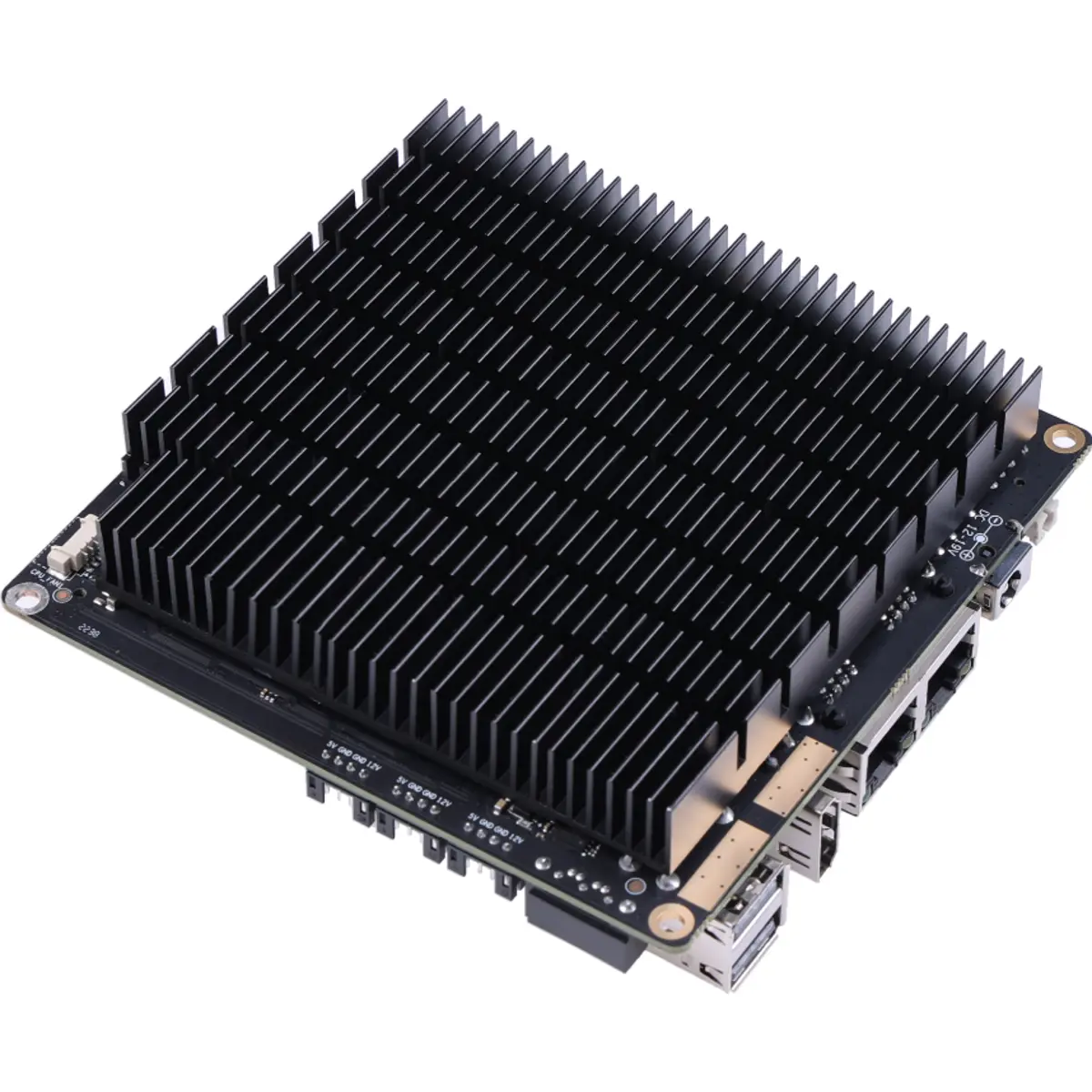

NOTA: Esta versão (ODYSSEY - X86J4125800 V2) não possui eMMC; não tem sistema operativo instalado e não tem ventoinha (tem um dissipador passivo).
