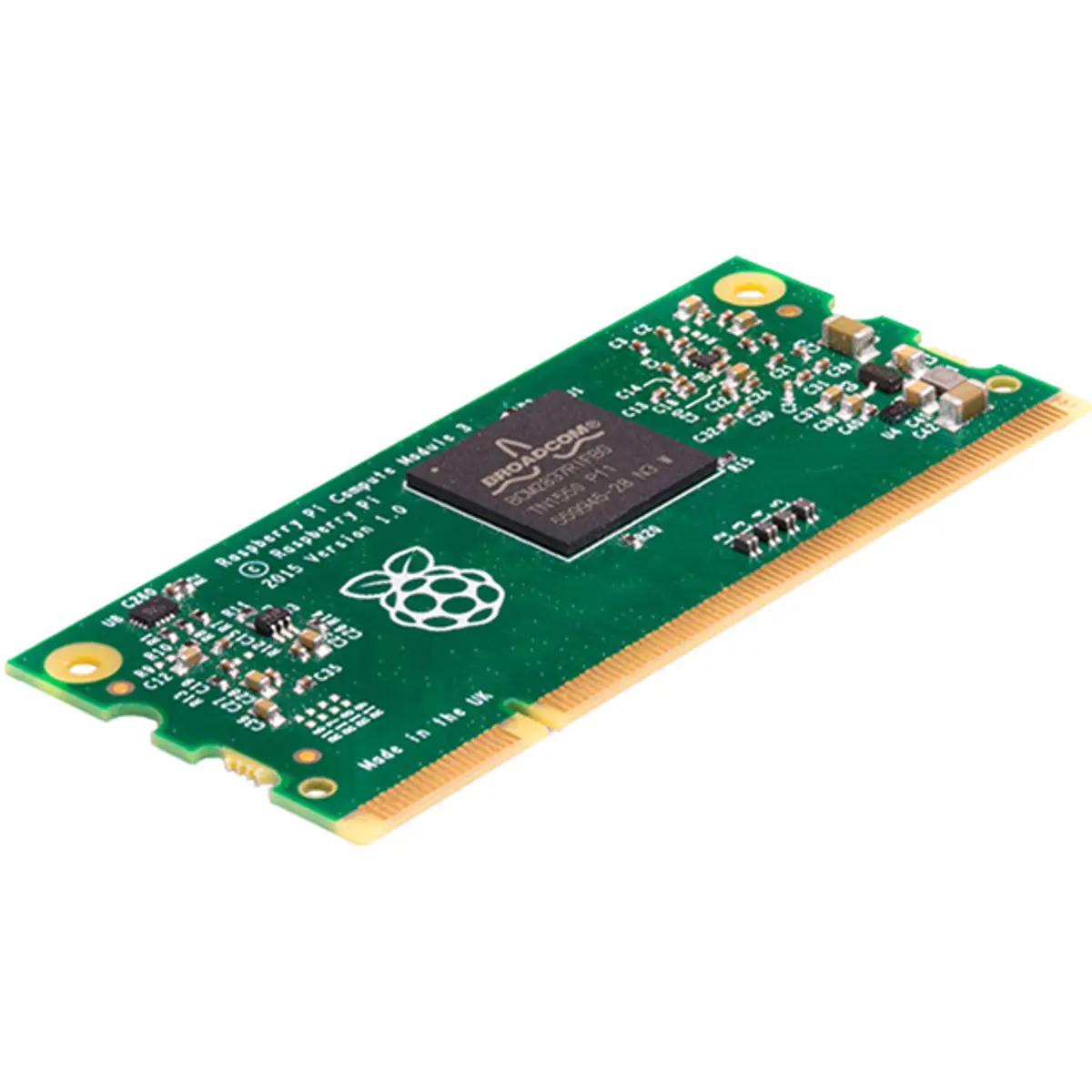

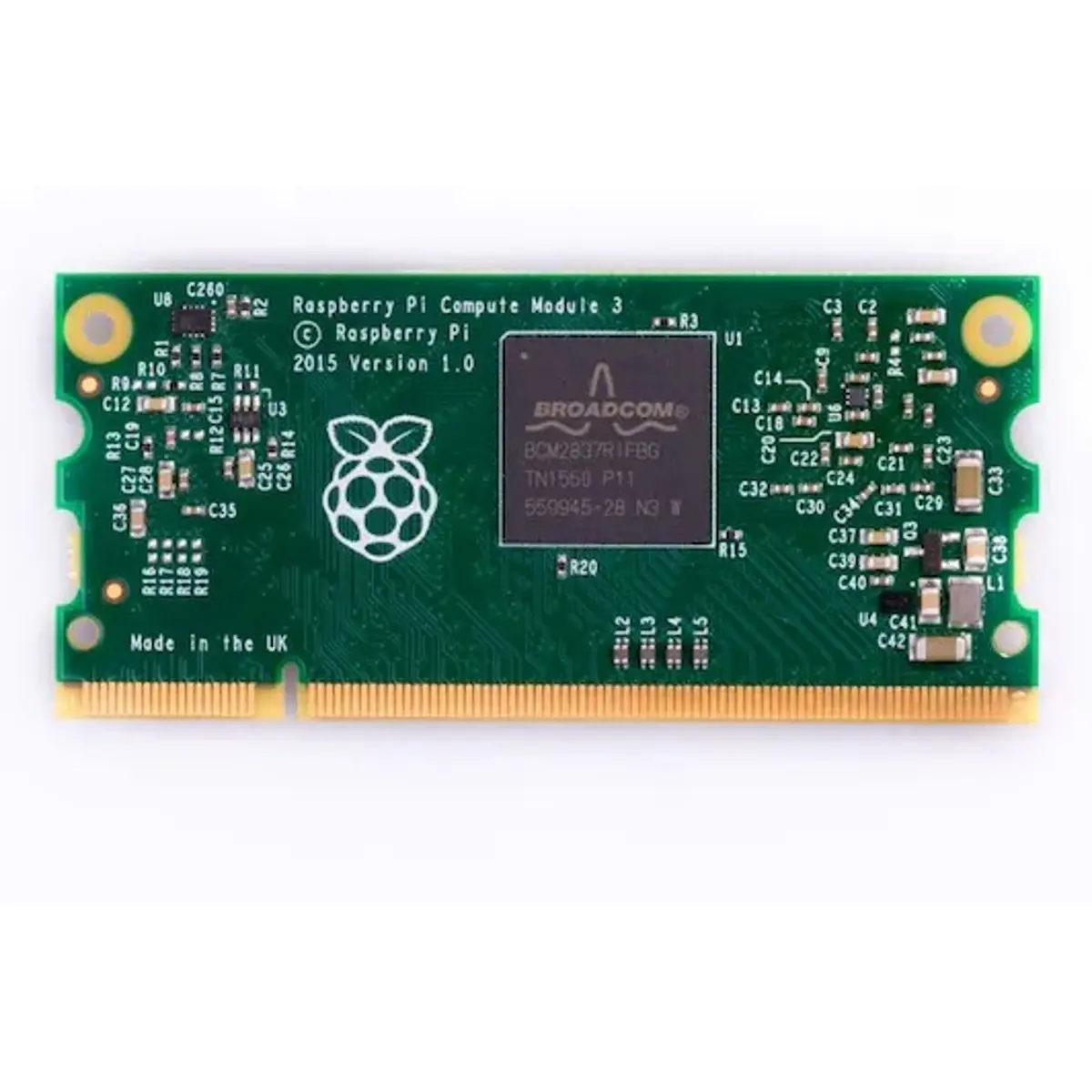

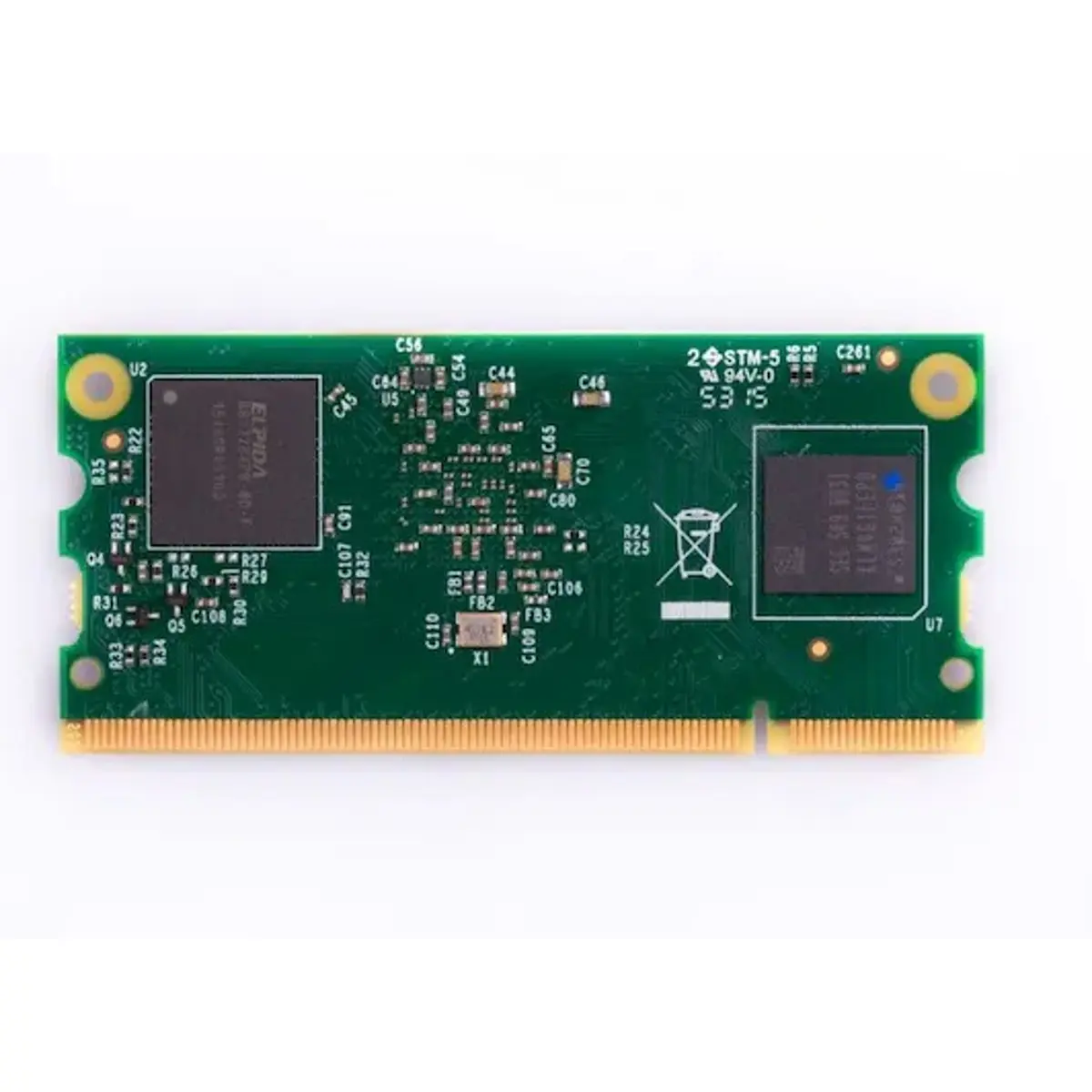

El Compute Module 3 contiene los componentes de un Raspberry Pi 3 (el procesador BCM2837 y 1GB de RAM), así como un dispositivo Flash eMMC opcional de 4GB (que es el equivalente a la tarjeta SD en el Pi). El Pi 3 tiene una velocidad de procesador de 1.2GHz y funciona a una velocidad de aproximadamente 10 veces superior a la del Pi 1 gracias a su CPU quad-core. Todo esto está integrado en una pequeña placa de 67.6 mm x 31 mm que encaja en un conetor DDR2 SODIMM estándar (el mismo tipo de conetor utilizado para la memoria de los ordenadores portátiles). La memoria Flash está conectada directamente al procesador en la placa, pero las restantes interfaces del procesador están disponibles para el usuario a través de los pines del conetor.
Con este módulo se obtiene toda la flexibilidad del SoC BCM2837 (lo que significa que hay muchos más GPIOs e interfaces en comparación con el Raspberry Pi), y la integración del CM3 en un sistema personalizado debe ser relativamente sencilla, ya que todos los detalles más complicados están en el propio Módulo.
Especificaciones:
- Categoría de producto: Sistema en módulos (System-On-Modules) - SOM
- Serie: Raspberry Pi CM3
- Compatibles mecánicamente con conetor: DDR2-SODIMM
- Serie del procesador: Broadcom BCM2837
- Núcleo del procesador: ARM® Cortex®-A53, VideoCore
- Frecuencia: 1.2 GHz
- Cantidad de núcleos: 4
- Memoria RAM instalada: 1GB (LPDDR2)
- Memoria Flash: 4GB eMMC (equivalente a la tarjeta SD en el Pi)
- Tensión de alimentación operativa: 1.8 V, 3.3 V
- Interfaces: CSI, DSI, GPIO, HDMI, I2C, SPI, UART, USB
- Temperatura operativa mínima: - 25 C
- Temperatura operativa máxima: + 80 C
- Dimensiones: 67.6 mm x 31 mm
▶ Datasheet (PDF)
