Com o testador de cabos TDR UNI-T UT685B-KIT, tem à sua disposição um kit completo e fiável para testar diferentes tipos de cabos e identificar rapidamente problemas. Quer seja para uso profissional ou para projectos de bricolage, este kit fornece-lhe uma solução simples para as suas necessidades de teste de cabos.

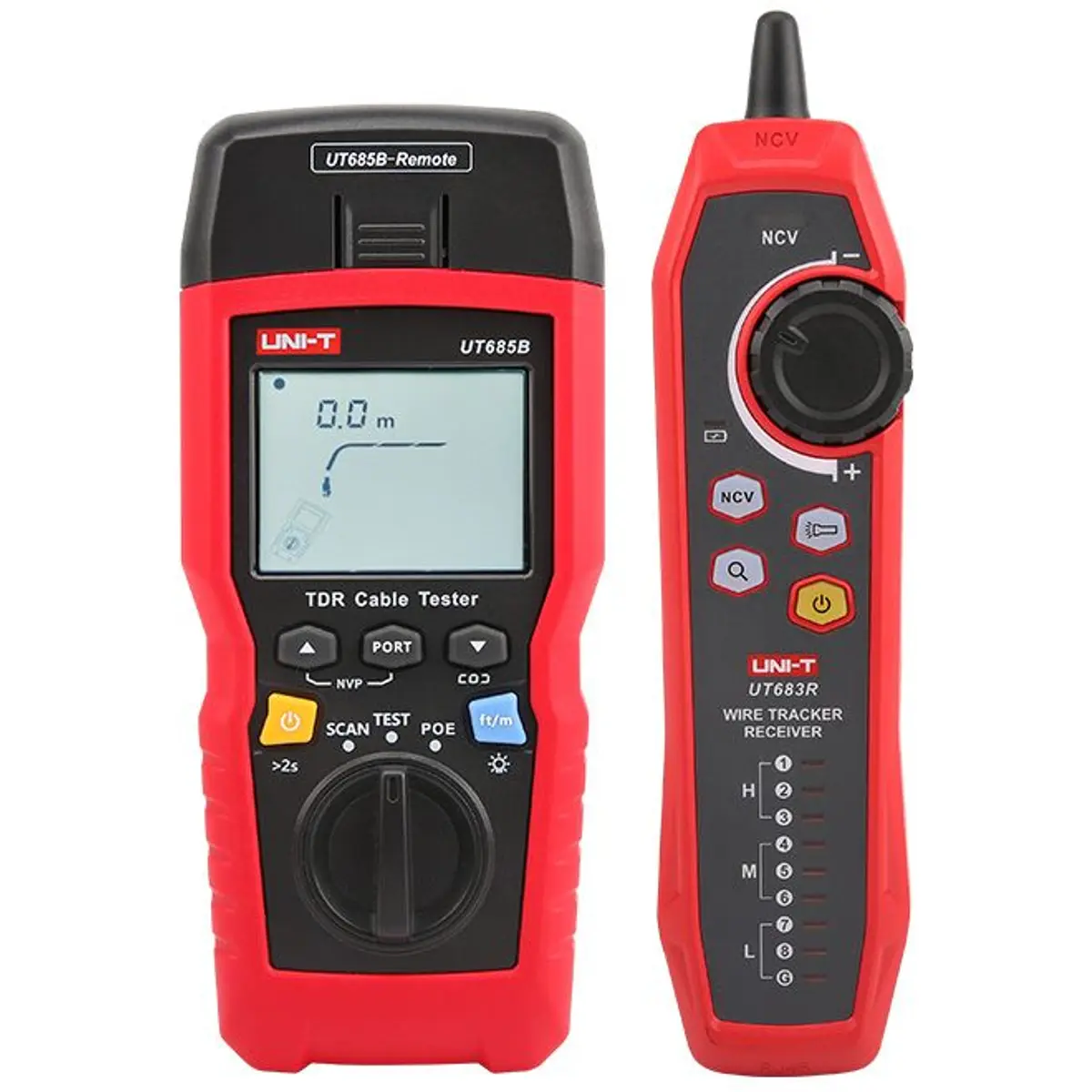

O KIT UT685B consiste no testador de cabos UT685B, baseado na tecnologia TDR (Time-domain reflectometer) que possui um recetor amovível (UT683R); mais o recetor UT683R que, com o apoio do testador UT685B, pode realizar várias funções, tais como localizar e isolar cabos ajustando a sensibilidade, rastreio de cabos de par entrançado, rastreio de cabos coaxiais, etc.
Com o UT685B-KIT, pode não só determinar com precisão o comprimento de um cabo, mas também determinar a sequência do cabo. Além disso, permite-lhe verificar a funcionalidade do PoE (Power over Ethernet) de acordo com as normas aplicáveis. Desta forma pode garantir que os seus cabos cumprem os requisitos e proporcionam uma transmissão de dados fiável.
Outra caraterística útil do UT685B-KIT é a capacidade de localizar cabos de forma visual e sonora. Isto permite-lhe identificar e seguir rápida e facilmente o percurso dos cabos numa rede complexa. Além disso, o verificador de cabos tem características convenientes, como uma lanterna incorporada para o ajudar em ambientes escuros, bem como um ecrã retroiluminado que facilita a leitura dos resultados, mesmo em condições de pouca luz. Isto torna o UT685B-KIT numa ferramenta indispensável para os técnicos que trabalham em instalações complexas.
Este kit é fornecido com adaptadores adequados para cobrir uma vasta gama de tipos de cabos, quer se trate de cabos coaxiais, de par entrançado ou de rede PoE, este kit permite-lhe avaliar de forma fiável a qualidade e o desempenho dos seus cabos.
CARACTERÍSTICAS:
◾ Tecnologia TDR (Time-domain reflectometer)
◾ Teste do comprimento do cabo
◾ Testa os tipos de cabo RJ11, RJ45 e coaxial
◾ Identificar normas POE
◾ Caça digital
◾ Alcance até 500m
◾ Resolução de 0.33 m
◾ Proteção de entrada de 70V DC
◾ Ecrã LCD retroiluminado de 2,8 polegadas
◾ Interface gráfica
◾ Certificações: CE, UKCA, RoHS

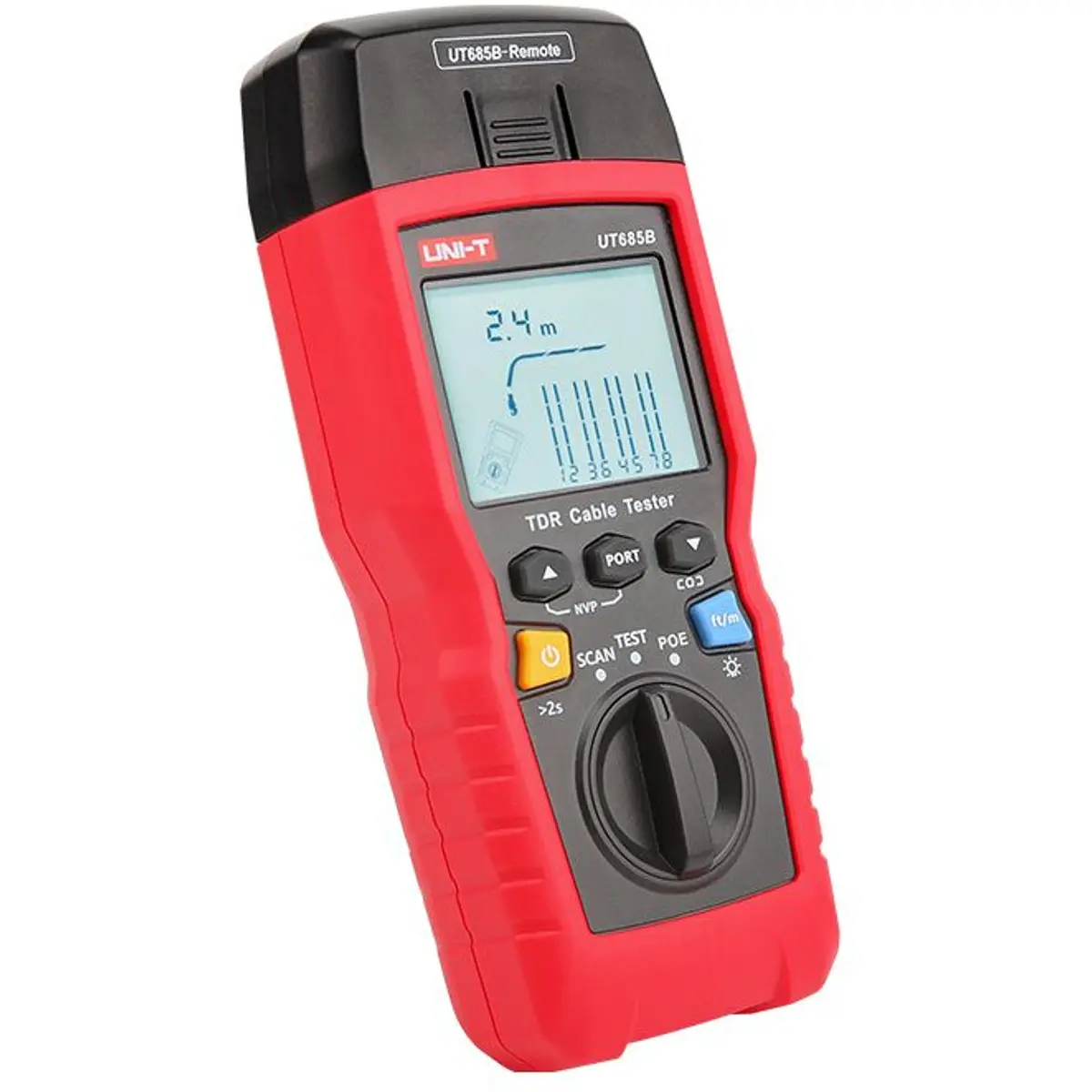

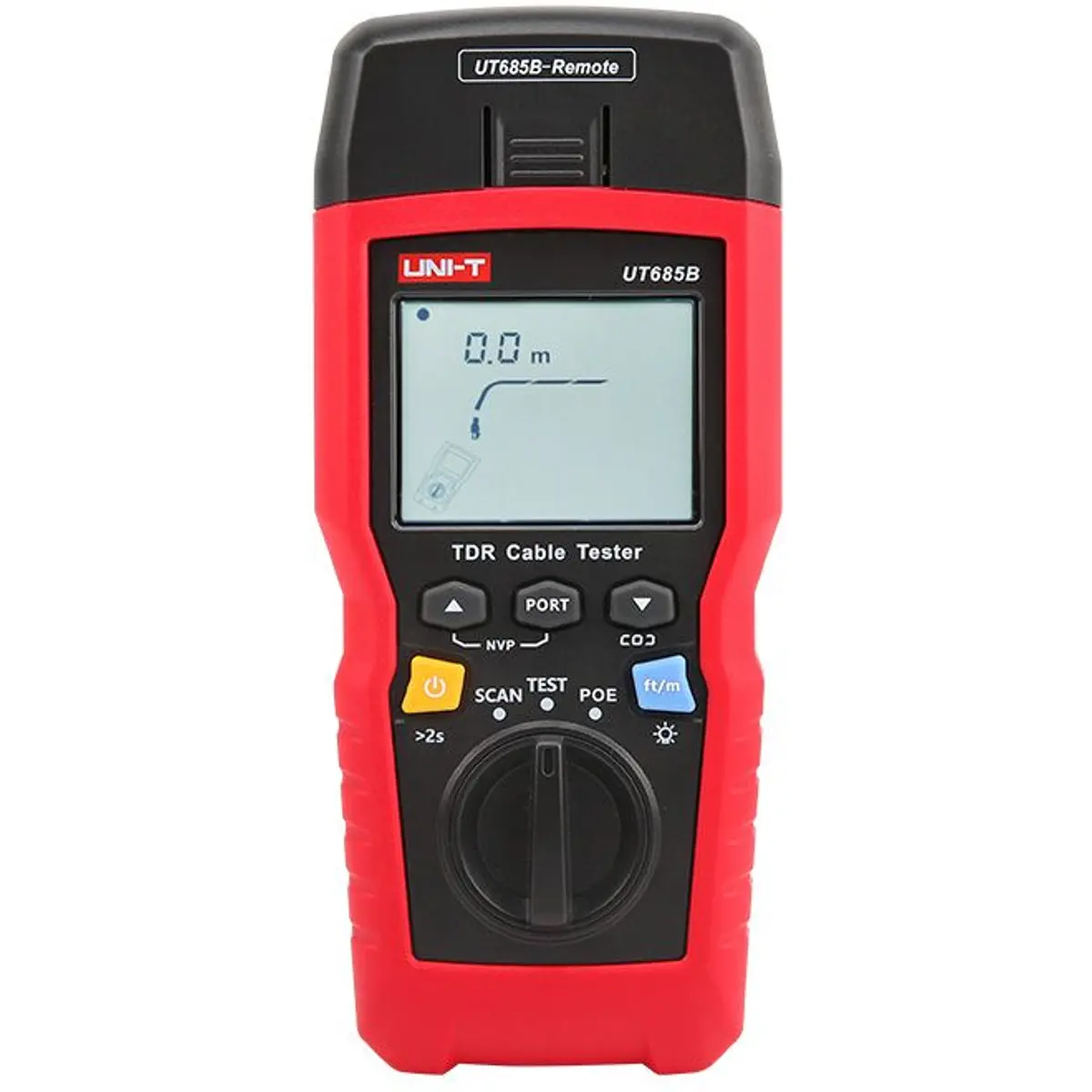

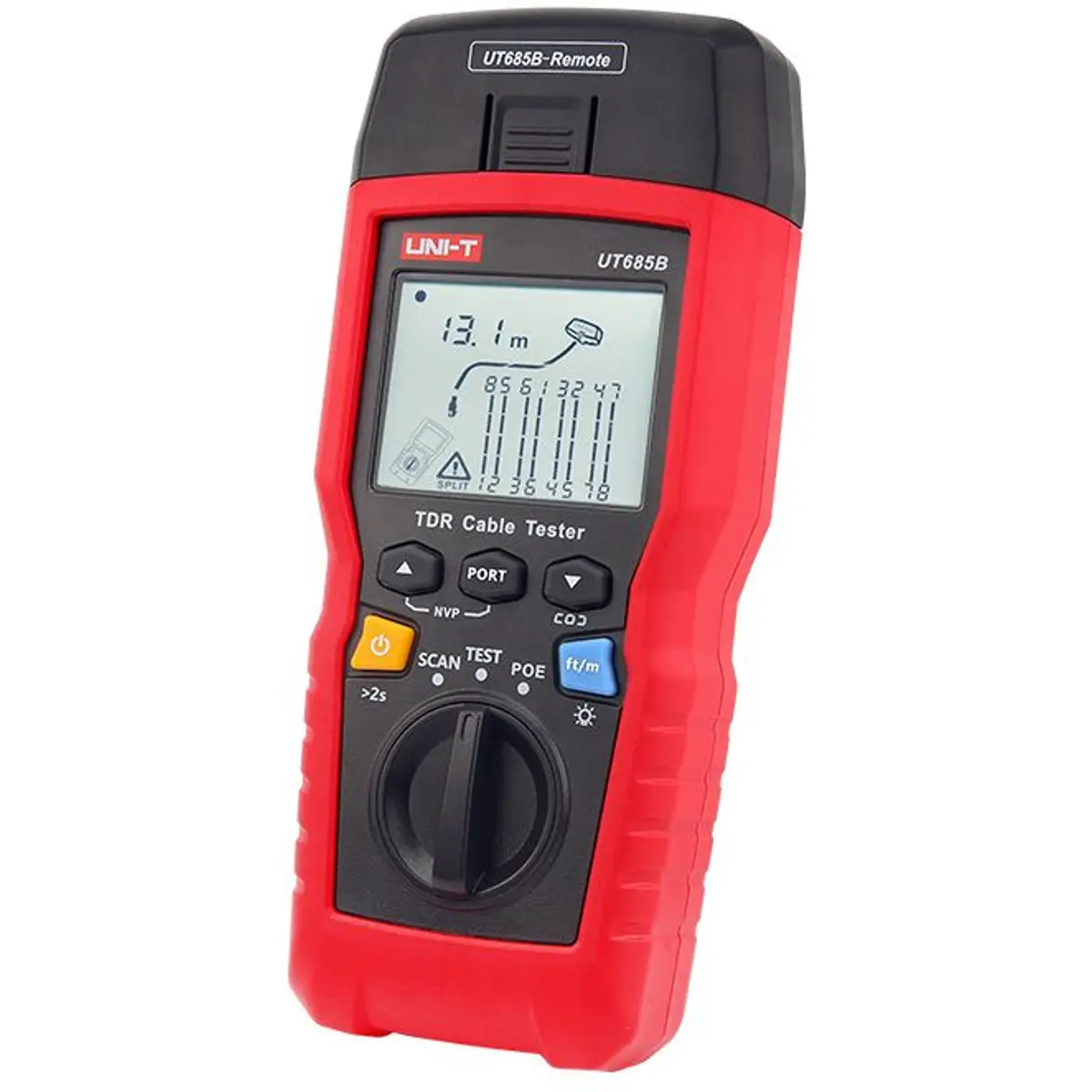

ESPECIFICAÇÕES DO UT685B (com UT685B-Remote):
◾ Tipos de Cabos Testados:
- UTP (cabo não blindado),
- FTP (cabo com blindagem de folha de alumínio),
- SSTP (cabo de rede duplamente blindado com malha);
- Cabo coaxial: 50Ω, 75Ω, 93Ω
◾ Teste de Comprimento do Cabo:
- Alcance: 500 m
- Resolução: 0.33 m
- Precisão: ± 4% ou 0.6 m
◾ Deteção POE:
- Deteção de energia POE
- Padrão POE: 802.3AF
- Padrão POE: 802.3AT
◾ Teste de Porta Ethernet: Sim
◾ Localização do Cabo por NCV: Sim
◾ Piscar de Porta: Sim
◾ Proteção de Entrada: 70VDC
◾ Ecrã: LCD de 2.8″
◾ Desligamento Automático: 10 minutos
◾ Alimentação: 4 pilhas alcalinas AAA
◾ Dimensão do Produto: 180×84×37.8mm

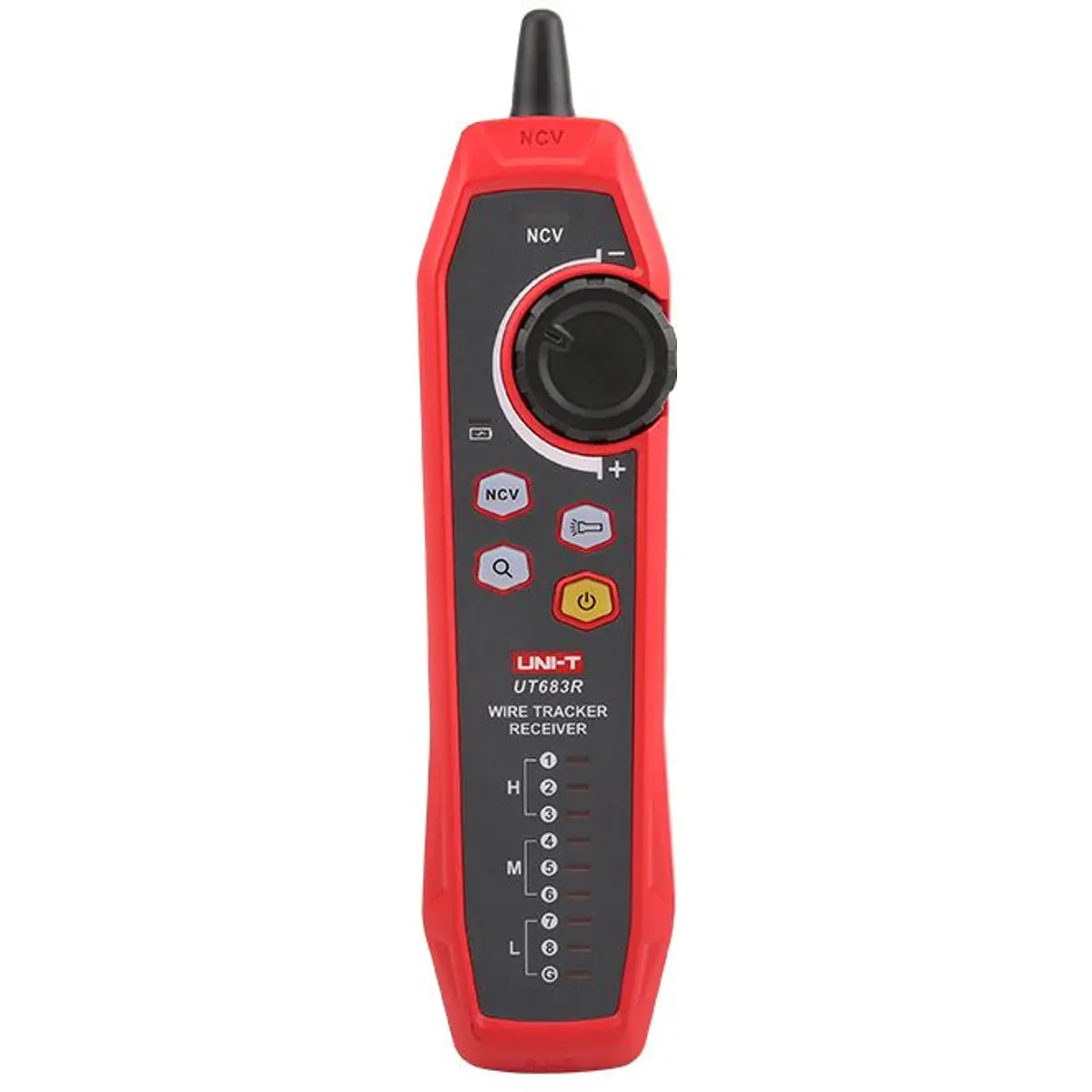

ESPECIFICAÇÕES DO UT683R:
◾ Função NCV: Sim (40-1000VAC)
◾ Lanterna: Sim
◾ Jack para fone de ouvido: 3.5 mm
◾ Indicador de bateria fraca: ≤3,3V
◾ Desligamento automático: cerca de 10 minutos
◾ Tempo de funcionamento: > 5 horas
◾ Fonte de alimentação: bateria de lítio recarregável de 3.7 V, 1050 mAh
◾ Peso: 127g
◾ Dimensões: 197 * 48 * 34 mm

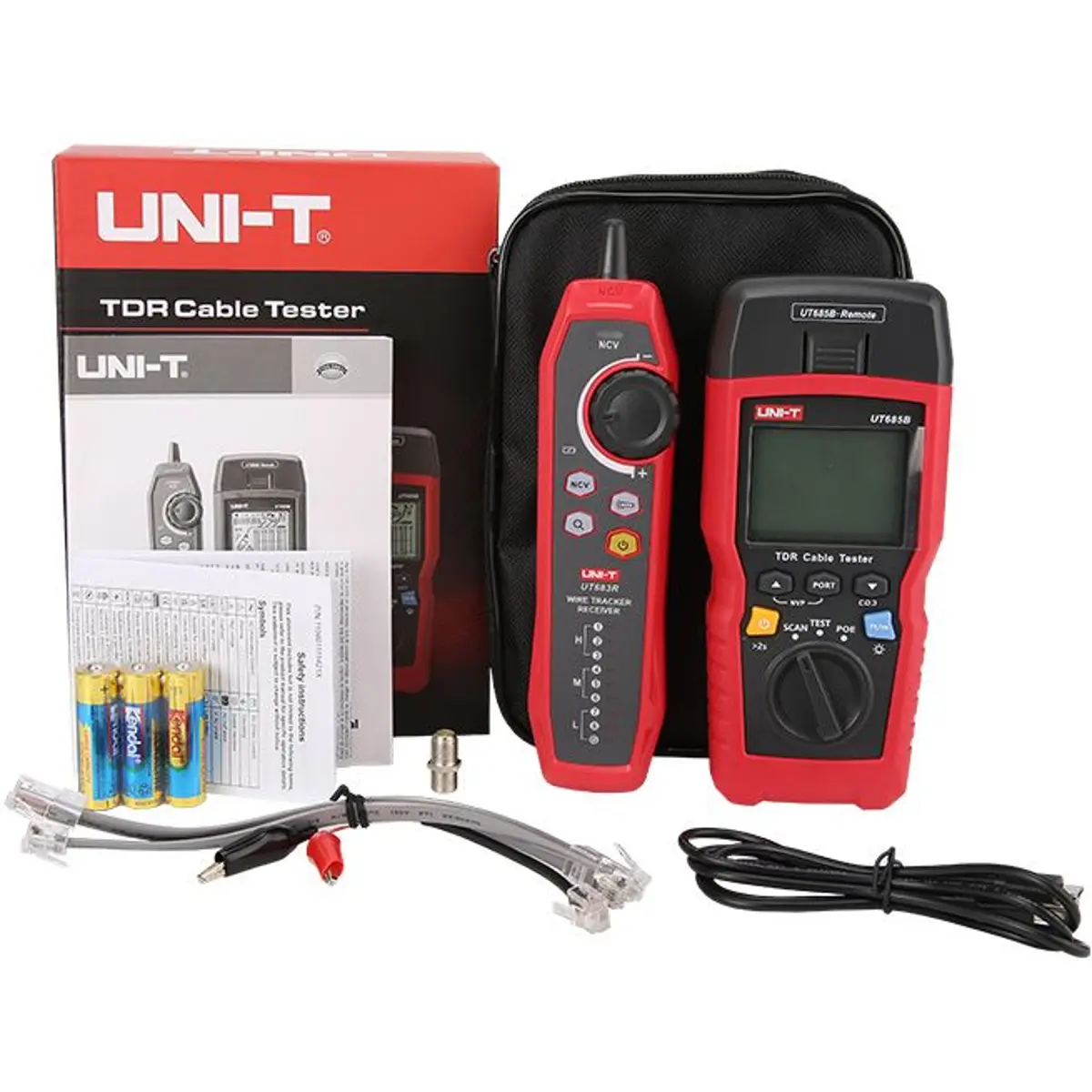

INCLUÍDO NO EMBALAGEM:

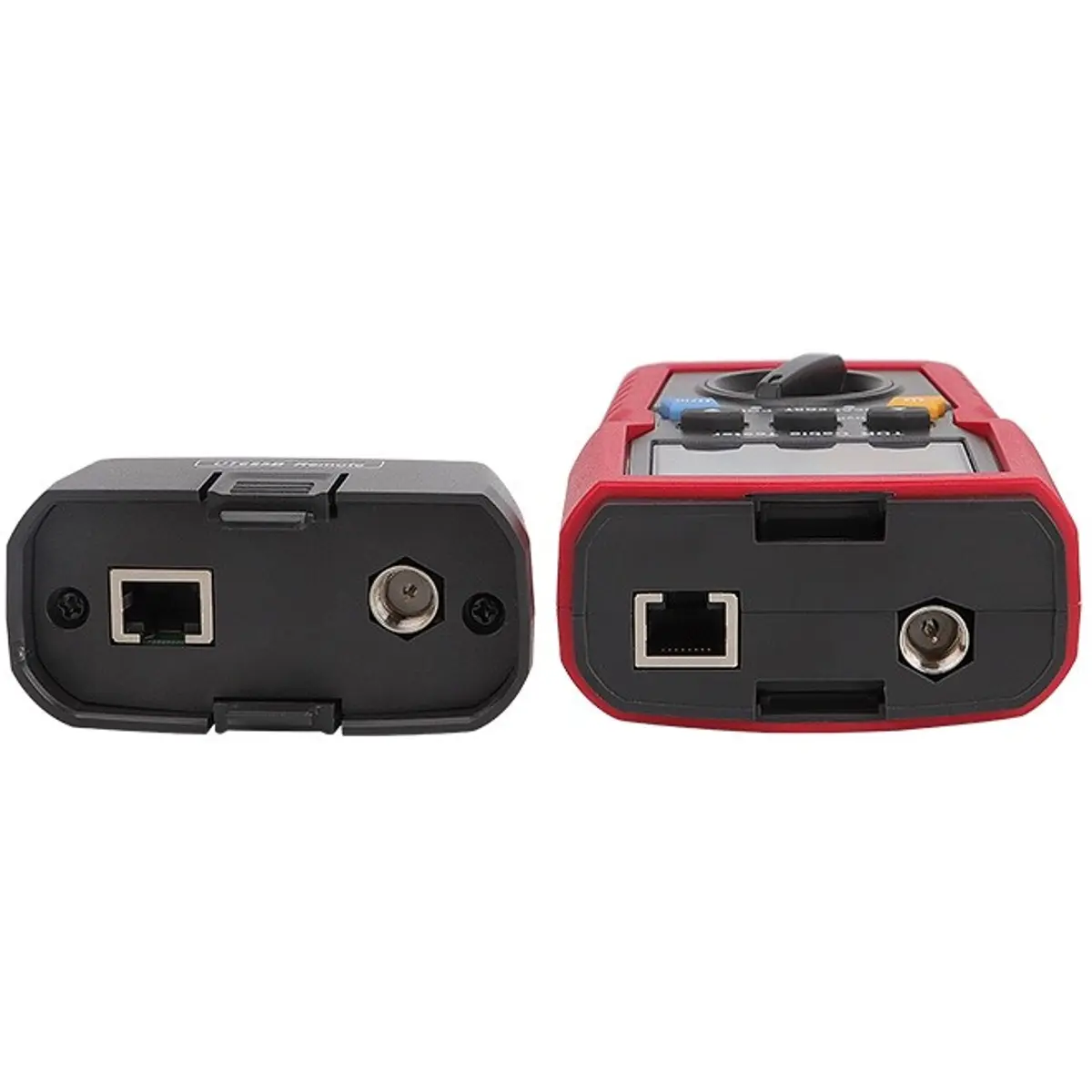

◾ Testador UT685B (com Remote amovível)
◾ Recetor UT683R
◾ Cabo adaptador RJ45
◾ Cabo adaptador RJ11
◾ Cabo adaptador RJ11 (adaptado ao clipe de crocodilo)
◾ Ficha F para conetor de ficha F
◾ Estojo de transporte
◾ Manual
◾ Pilhas
