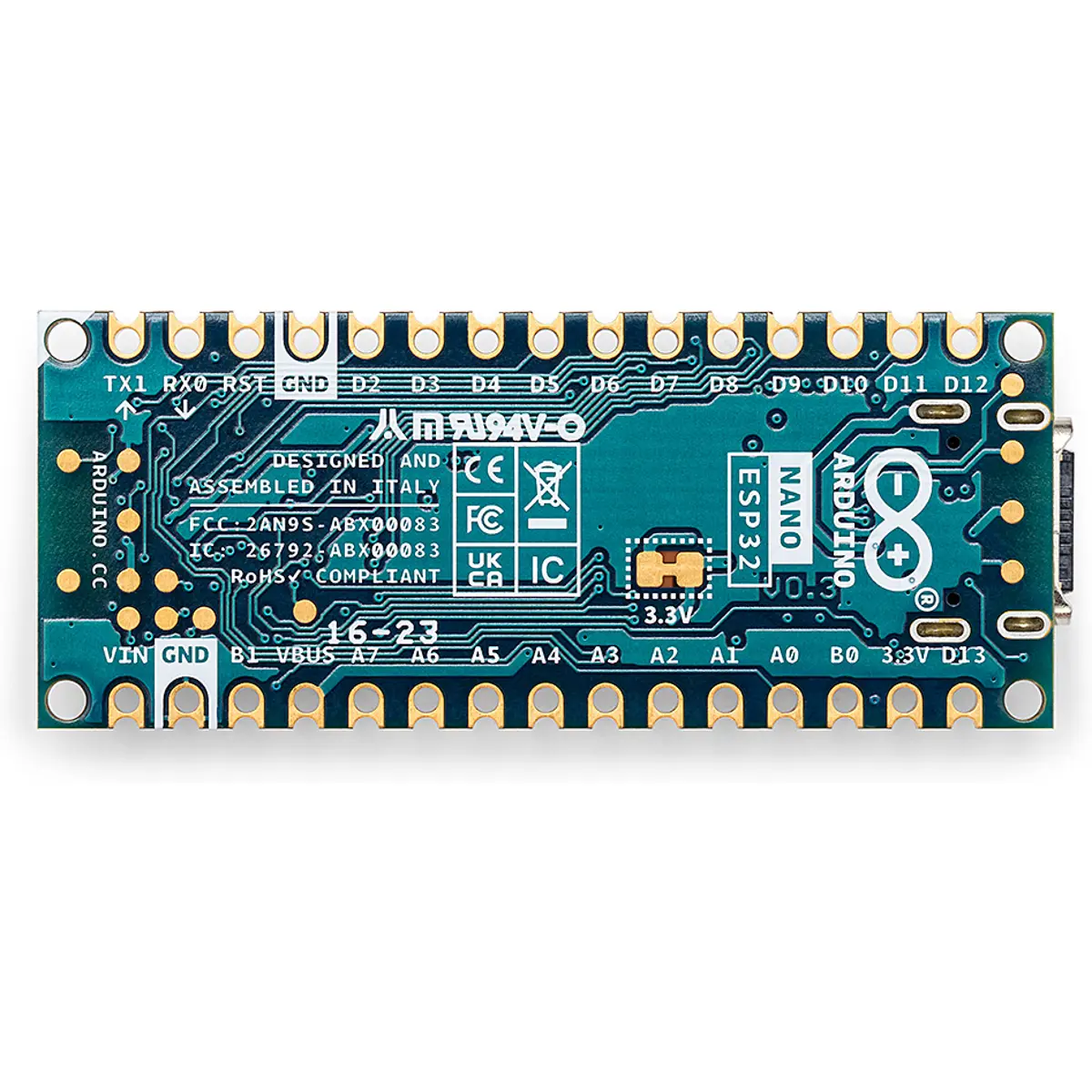

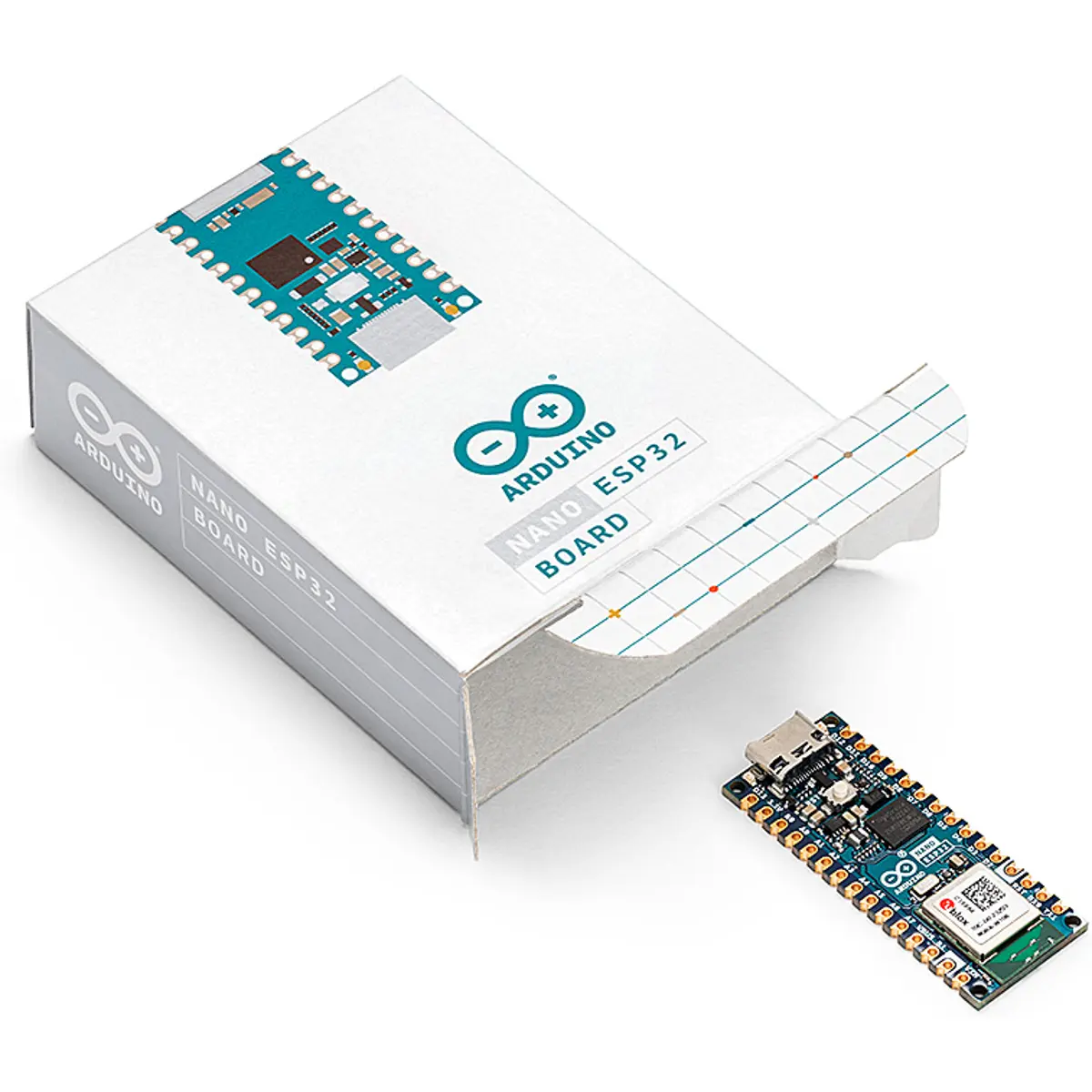

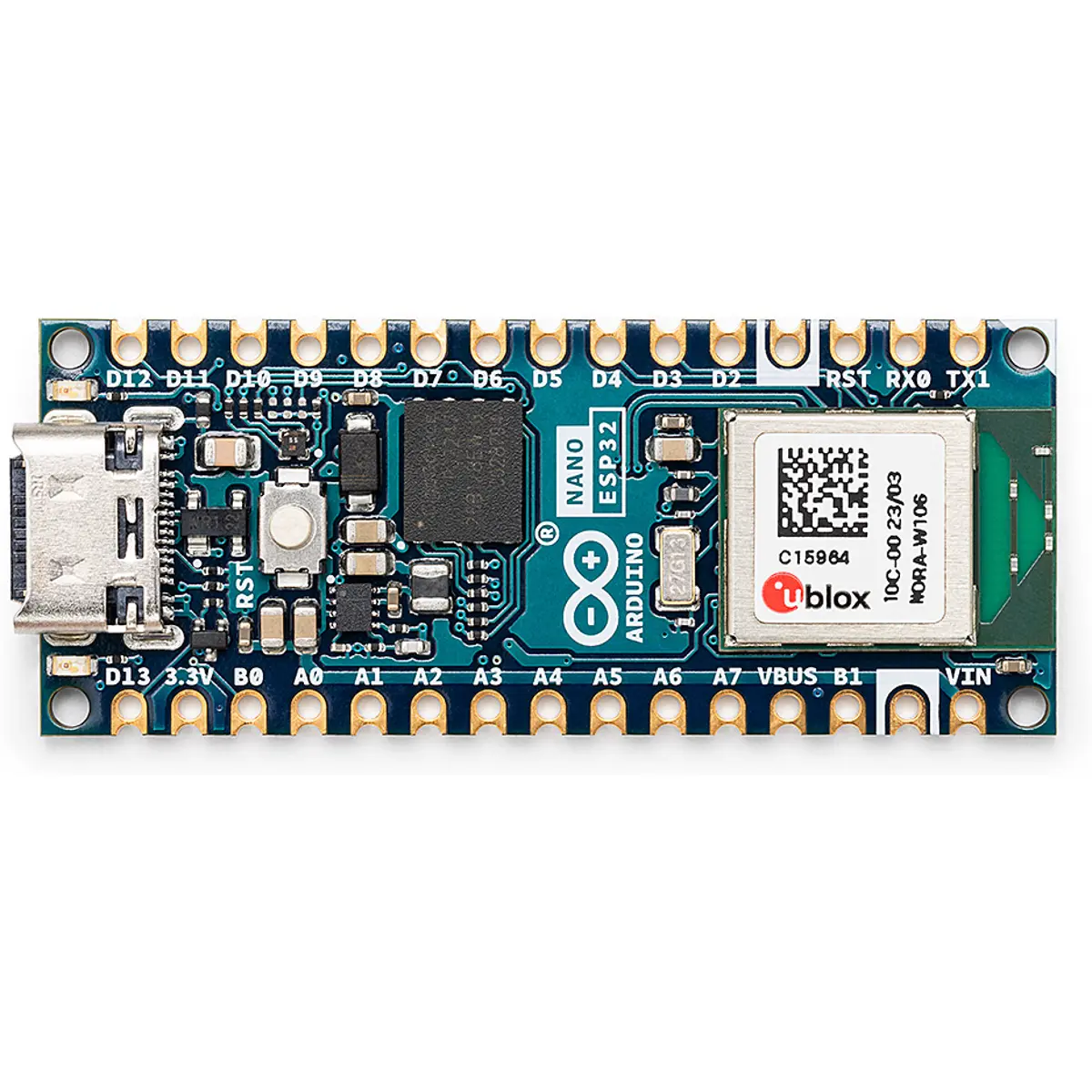

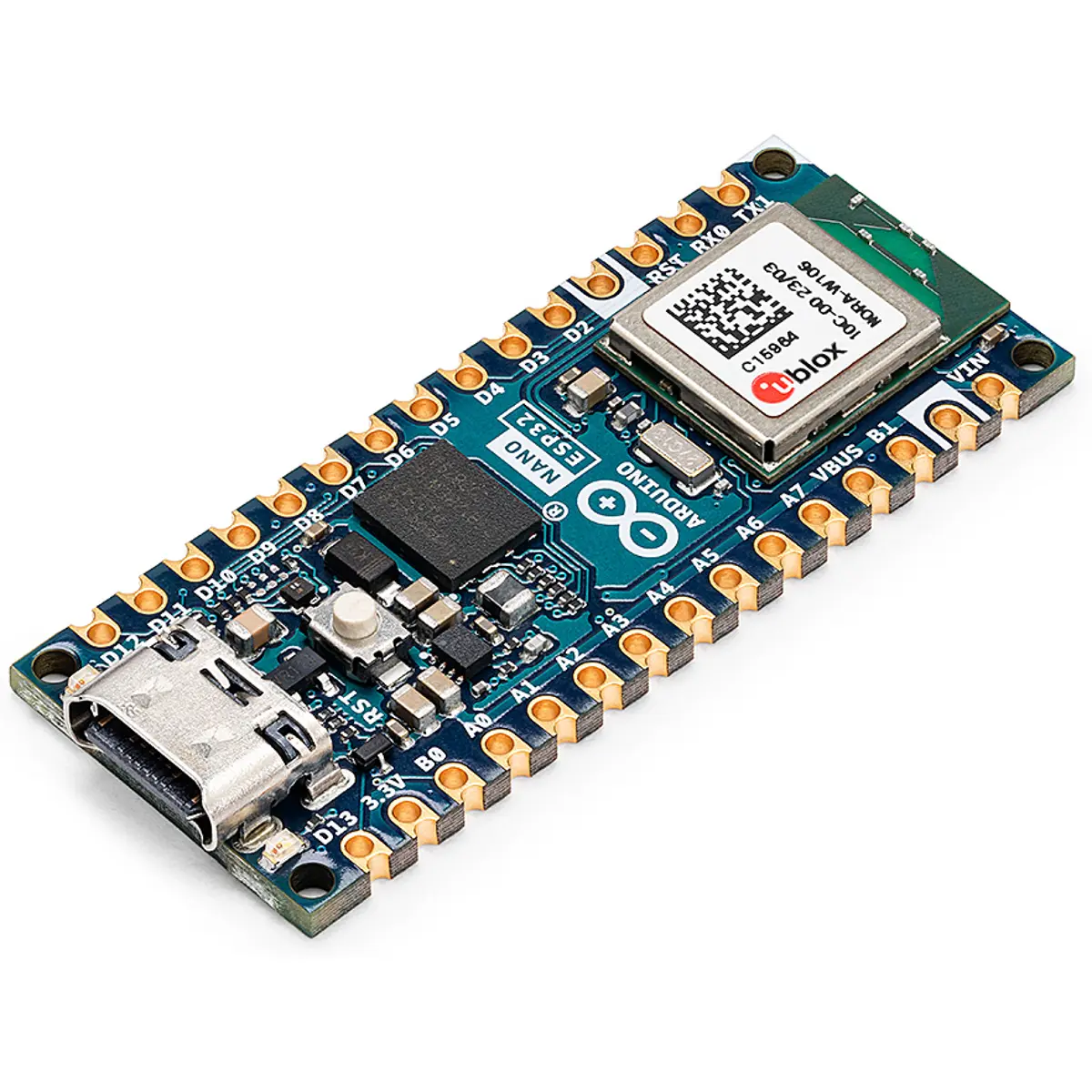

Experimente a mistura perfeita de acessibilidade, suporte e desempenho com o Arduino Nano ESP32. Neste produto, a comprovada marca Arduino encontra-se com as capacidades robustas do ESP32-S3, tudo no formato prático e compacto da família nano.
Os Makers poderão explorar o mundo do Arduino e do MicroPython sem qualquer bloqueio e libertar a sua criatividade, construindo projetos IoT mais poderosos.
CARACTERÍSTICAS:
● Formato Nano com conetor USB-C: o tamanho compacto desta placa torna-a perfeita para ser incorporada em projetos autónomos.
● Wi-Fi e Bluetooth: Aproveite o poder do microcontrolador ESP32-S3, bem conhecido no domínio da IoT, com suporte total do Arduino para conetividade sem fios e Bluetooth®.
● Oferece suporte para Micropython e Arduino: Independentemente da linguagem de programação, a que está habituado, esta placa é a forma mais fácil de explorar as suas opções.
● Uma melhor experiência de debugging: inspecione passo a passo o seu código e desenvolva projetos mais robustos, mais rapidamente, sem qualquer hardware externo (plug-and-play), ligando o Arduino Nano ESP32 ao Arduino IDE 2 (*).
● Introduz uma nova arquitetura na família Arduino, abrangida pelo suporte, documentação e comunidade Arduino.
● Suporte HID: Simule dispositivos de interface humana, como teclados ou ratos, através de USB, abrindo novas possibilidades de interação com o computador.
● Vias casteladas: permitem que a placa de circuito impresso seja soldada sobre outra (como se fosse um componente SMD), em aplicações mais permanentes.
ESPECIFICAÇÕES:
◾ Nome da placa: Arduino® Nano ESP32
◾ SKU ABX00083 / ABX00092
◾ Microcontrolador (MCU): ESP32-S3 (UBLOX NORA-W106-10B)
◾ Memória:
· Flash interna: 8 MB
· Flash externa: 16 MB (128 Mbit)
· RAM: 512 kB (SRAM)
· ROM: 384 kB (booting and core functions)
◾ Velocidade de relógio do processador: até 240 MHz
◾ Conector USB: USB-C ®
◾ Conectividade
· Wi-Fi
· Bluetooth
◾ Comunicação
· UART 1x, D0 (TX), D1, (RX)
· I2C 1x, A4 (SDA), A5 (SCL)
· SPI D11 (COPI), D12 (CIPO), D13 (SCK). Utilizar qualquer GPIO para Chip Select (CS).
◾ Voltagens
· USB-C: 5V
· Tensão de funcionamento e I/O: 3.3 V
· Tensão de entrada (Vin) 6-21 V
◾ Correntes
· Corrente de Source por pino de I/O: 40 mA
· Corrente de Sink por pino de I/O: 28 mA
◾ Pinos:
· Pino do LED: nº 13
· Pinos de I/O digitais: 14
· Pinos de entrada analógica: 8
· Pinos PWM: 5
· Interrupções externas: Todos os pinos digitais
◾ Dimensões
· Largura 18 mm
· Comprimento 45 mmNOTAS:
◾ O Nano ESP32 pode ser alimentado de duas maneiras:
· Através da porta USB, que ativa o pino VBUS como uma saída de 5V.
· Através do pino VIN, que aceita uma gama de tensões de entrada de 6 a 21 Volts.
◾ O Nano ESP32 utiliza o núcleo oficial do ESP32 e permite carregar a versão mais recente do núcleo através do gestor da placa no IDE Arduino.
◾ O Arduino Nano ESP32 pode executar código escrito para outros dispositivos ESP32 sem qualquer problema. Ele foi projetado para ser totalmente compatível com o ecossistema ESP32, facilitando a portabilidade do código existente.
◾ Em alguns Nano ESP32, os pinos verde e azul do LED RGB estão invertidos. Veja
About Nano ESP32 boards with inverted green and blue pins.◾ Para entrar no modo bootloader (para fazer o flash do firmware ou para recuperar a placa de um estado de não resposta), é necessário ligar o pino B1 ao GND e depois pressionar o botão Reset (Veja
Reset the Arduino bootloader on the Nano ESP32).
◾ (*) Atualmente, a versão do Arduino IDE recomendada para fazer debug é 2.2.1. Nas versões mais recentes, essa funcionalidade está com problemas (Veja
Arduino IDE 2.3.2 debugger not working).
INFORMAÇÃO ADICIONAL:
▶ Informação de hardware no site Arduino:
https://docs.arduino.cc/hardwa...▶ Arduino Nano ESP32 Cheat Sheet:
https://docs.arduino.cc/tutori...▶ Datasheet (PDF):
https://docs.arduino.cc/resour...▶ Arduino Lab: Editor Micropython de fácil utilização, mais informações aqui:
https://labs.arduino.cc/en/lab...▶ Documentação de introdução ao MicroPython Guia compreensível para começar a utilizar o Micropython seguindo os padrões de documentação do Arduino. Consulte a documentação aqui:
https://docs.arduino.cc/microp...▶ Curso introdutório para quem é novo no mundo MicroPython, encontre mais informações na página de documentação:
https://docs.arduino.cc/nano-e...▶ Compatível com Arduino IoT Cloud: Crie projectos IoT de forma rápida e fácil, com apenas algumas linhas de código. Monitorize e controlar o seu projeto a partir de qualquer lugar utilizando a aplicação Arduino IoT Cloud:
