O Shelly Pro Dual Cover PM é um controlador inteligente de estores, toldos ou outros dispositivos elétricos que possuam motor AC bidireccional. Ele permite o controlo de dois motores, é montável em calha DIN e possui capacidades de medição de potência.
Melhorado com toda a flexibilidade do firmware gen2 e conetividade LAN, fornece aos instaladores profissionais muitas mais soluções inteligentes. Pode funcionar de forma autónoma numa rede Wi-Fi local, mas também pode ser controlado através de serviços de domótica na nuvem.
O Shelly Pro Dual Cover PM pode ser acedido, controlado e monitorizado remotamente, a partir de qualquer local, onde o utilizador tiver ligação à Internet, desde que o dispositivo esteja ligado a um router Wi-Fi e à Internet.
O Shelly Pro Dual Cover PM tem uma interface Web incorporada que pode ser usada para monitorizar e controlar o dispositivo, bem como ajustar as suas configurações.
PRINCIPAIS CARACTERÍSTICAS:
• Possui 4 relés para controlo de 2 motores de estores ou toldos motorizados;
• Cada relé tem um contacto que suporta até 16A;
• Este módulo possui conectividade LAN, Wi-Fi e Bluetooth;
• Controlável localmente através de botões junto ao display;
• Possibilidade de controlo direto com botões/interruptores externos;
• Permite efetuar um medição precisa de energia;
• Proteções contra sobretensão, sobrecorrente, sobrecarga e sobreaquecimento;
• Montável em calha DIN;
• Possui display a cores com botões de navegação:
- A barra superior apresenta informações sobre:
· Hora
· Estado da ligação Bluetooth
· Estado da LAN
· Estado do Wi-Fi
· Estado da cloud
- O resto do LCD permite apresentar uma de várias páginas:
· O ecrã principal: apresenta o estado de cada estore ou toldo
· Configurações da Rede
· Informações completas sobre o estado do módulo
· Opções de Manutenção
• Pode ser controlo e gerido através da interface Web embutida;
• Pode ser utilizado com a app Shelly Cloud e o serviço Shelly Cloud.
ESPECIFICAÇÕES:
◾ Elétricas
- Tensão de alimentação AC: 110 - 240 V
- Tensão de alimentação DC: N/A
- Consumo de energia: < 3 W
- Neutro é necessário: sim
◾ Circuitos de saída
- Tensão máxima de comutação AC: 240 V
- Tensão máxima de comutação DC: N/A
- Corrente máxima de comutação AC: 16 A por saída
- Corrente máxima de comutação DC: N/A
◾ Sensores / medidores
- Voltímetro (AC): Sim
- Amperímetro (AC): Sim
- Sensor de temperatura interno: Sim
◾ Rádio
- Protocolo Wi-Fi: 802.11 b/g/n
- Banda RF: 2400 - 2495 MHz
- Alcance do Wi-Fi: Até 30m no interior e 50m no exterior
- Protocolo Bluetooth: 4.2
- Alcance Bluetooth: Até 10m no interior e 30m no exterior
◾ MCU
- CPU: ESP32-D0WDQ6
- Flash: 8 MB
◾ Capacidades de firmware
- Horários: 20
- Webhooks (acções URL): 20 com 5 URLs por gancho
- Scripting: mJS
- MQTT: Sim
- CoAP: Não
◾ Ambientais
- Temperatura ambiente: -20 °C a 40 °C
- Humidade 30 % a 70 % HR
- Altitude máxima 2000 m
◾ Características físicas
- Montagem: Calha DIN
- Secção dos condutores: 0.5 a 2.5 mm²
- Material do invólucro: Plástico
- Cor: Cinzento escuro
- Peso: 150 g
- Tamanho (AxLxP): 96x53x59 mm
Informação adicional:
▶ Site português da Shelly
▶ Shelly Knowledge Base
▶ Manual (PDF multilingue)
Esquema de ligação:
Esquema interno simplificado:

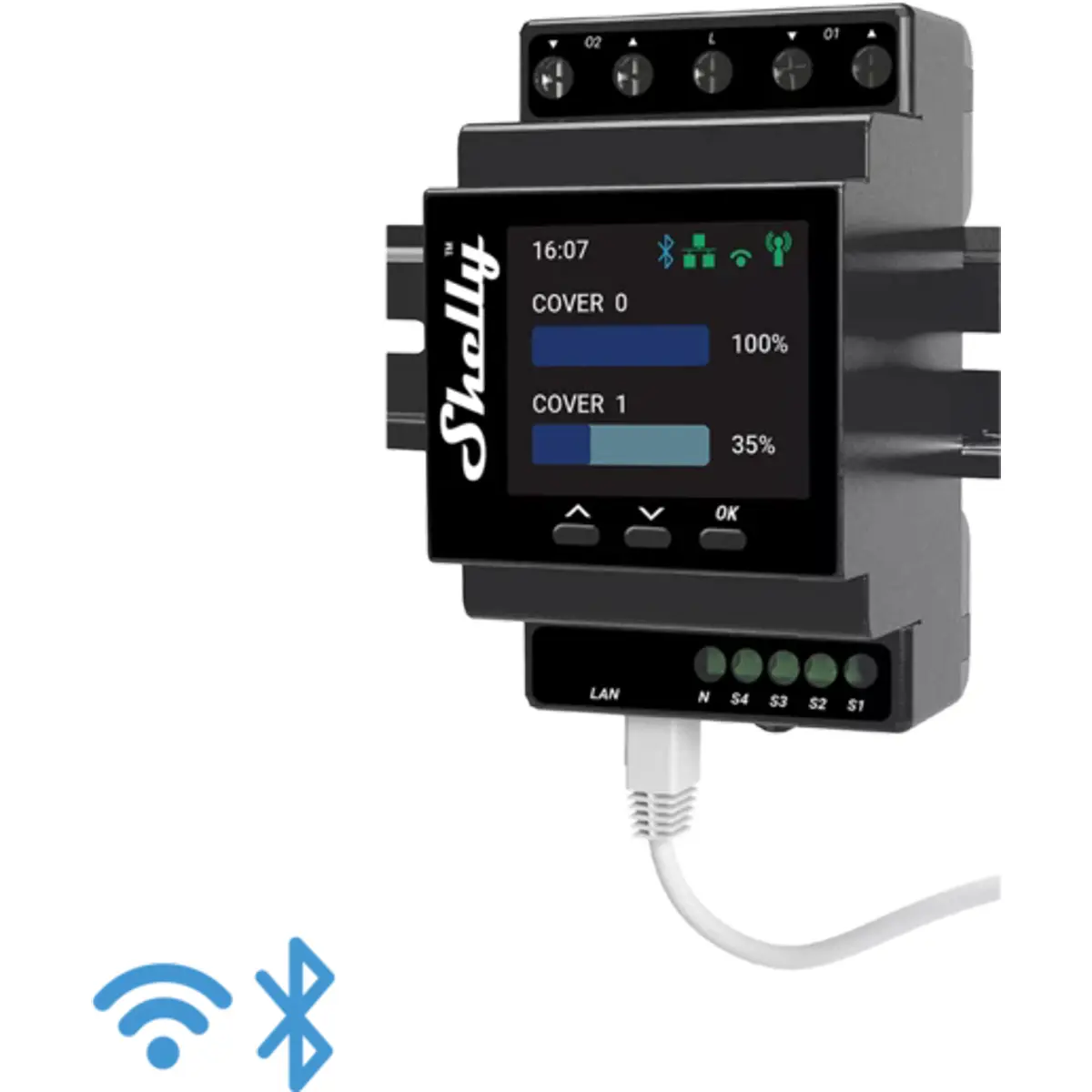

LCD a cores:
