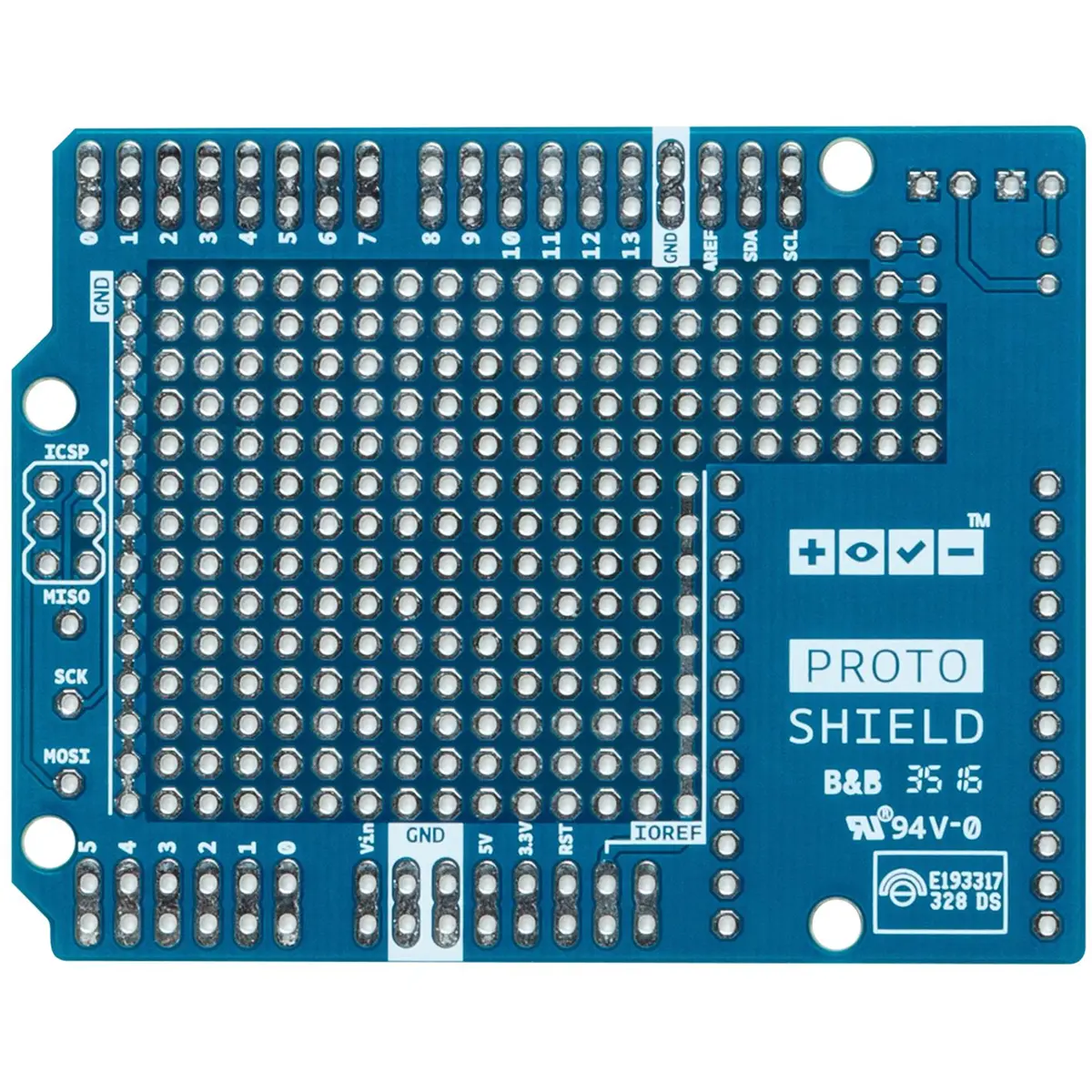

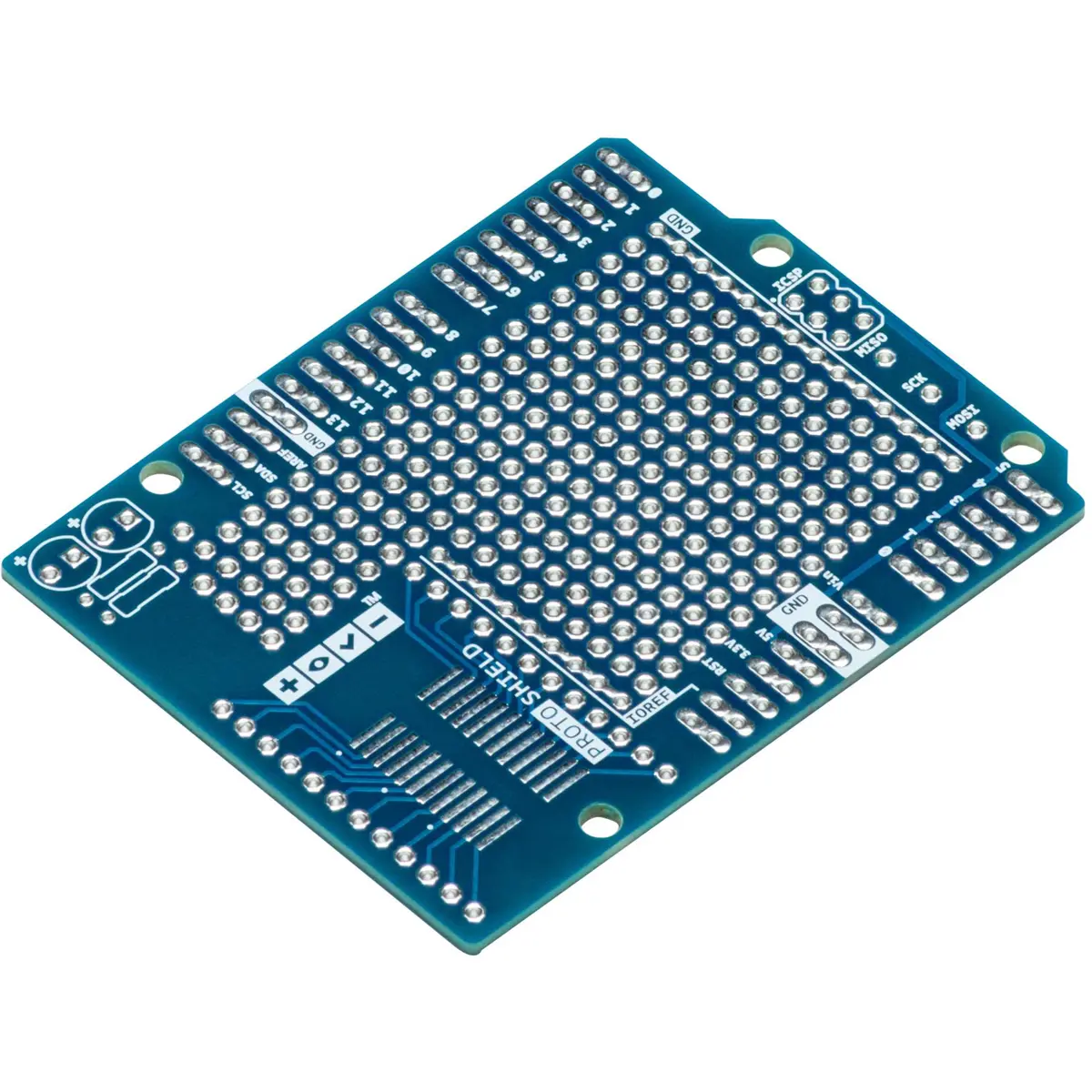

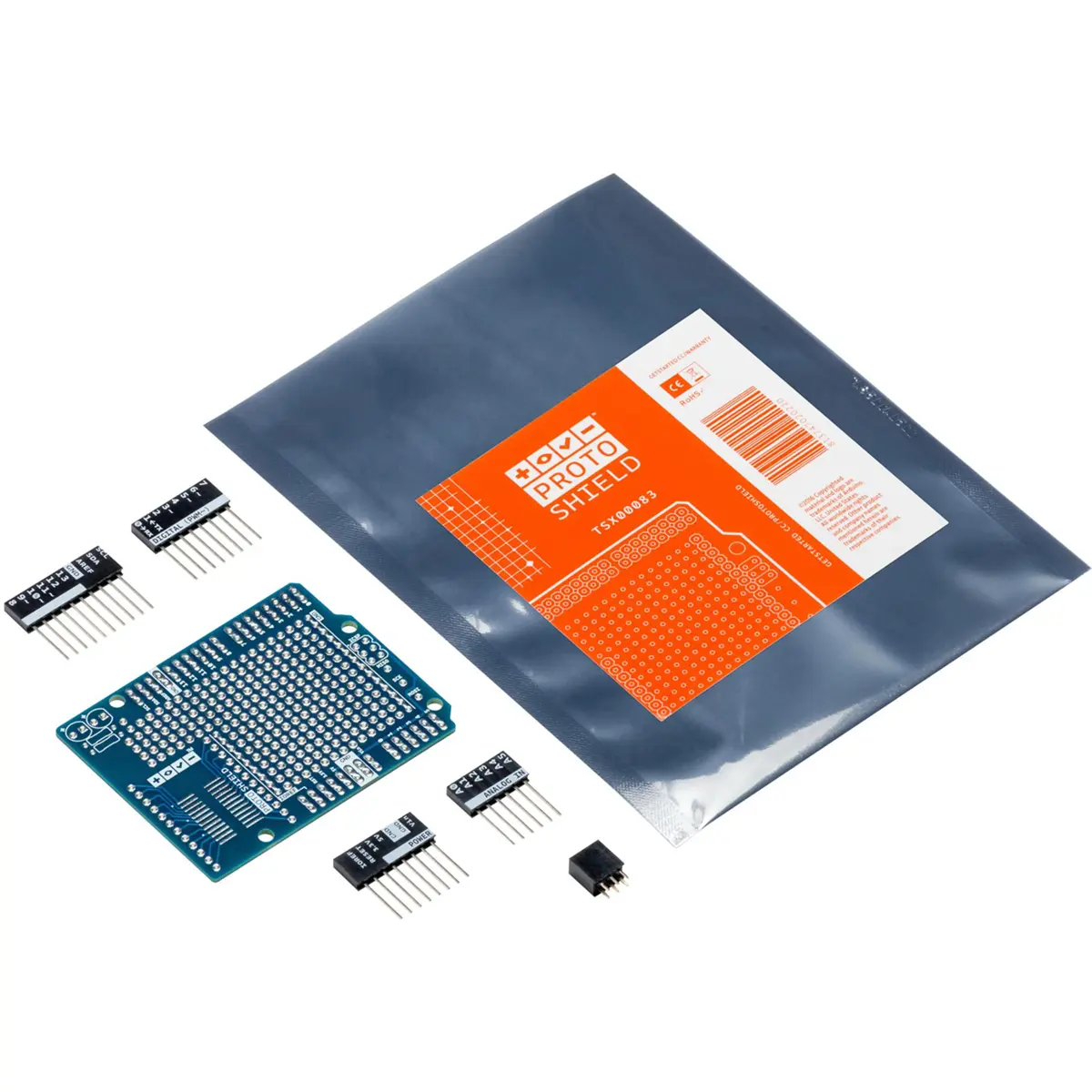

O ProtoShield facilita a criação de circuitos personalizados. Pode soldar facilmente ICs TH (Through-Hole) ou SMD (Surface Mount Device) na área de prototipagem para testá-los com a sua placa Arduino. A área SMD é projetada para um máximo de 24 pinos de circuito integrado SOIC (Small Outline Integrated Circuit), e a área TH contém muito espaço para os componentes necessários ao redor do seu projeto. Até pode fixar uma mini placa de ensaio (não incluída) na área de prototipagem para uma operação sem soldadura. A área de prototipagem inclui também duas linhas de alimentação (IOREF e GND), duas áreas para LEDs e pads para os sinais SPI para placas que possuem SPI apenas no cabeçalho ICSP, como a placa Zero.
Principais car
- 1.0 Esquema de Pinos Arduino
- Área de Conexão ICSP
- Área para 2 LEDs e resistores
- Linhas de Alimentação IOREF e GND
- Pads para sinais SPI

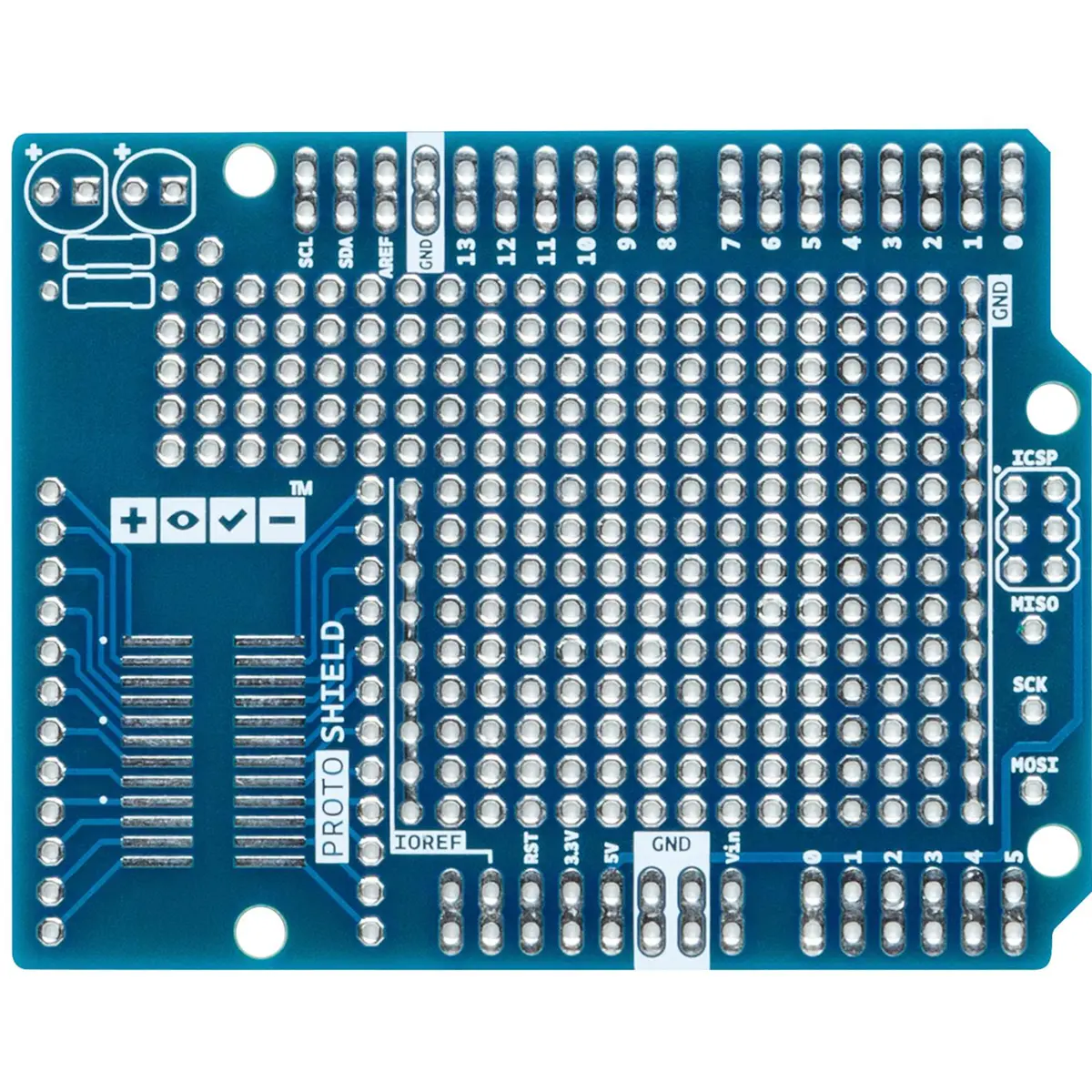

- Área para 24 pinos SMD (passo de 50 mils)
- OSH: Esquemas
- Dimensões 68x
Alimentação:
O Proto Shield traz a alimentação dos pinos IOREF e GND padrão do Arduino para as duas fileiras de barramento de energia localizadas entre a área de prototipagem com furos, que podem ser usadas para alimentar corretamente o seu projeto de forma independente na placa escolhida (3V3 ou 5V).
Conexão SPI:
No conector ICSP, apenas 5V e GND estão conectados aos respectivos pinos no cabeçalho. MOSI e MISO estão presentes apenas no conector e nos pads extras próximos.
Características Físicas:
O comprimento máximo e a largura da PCB do Proto Shield são de 2,7 x 2,1 polegadas, respectivamente. Três furos para parafusos permitem que o shield seja fixado em uma superfície ou caixa. Observe que a distância entre os pinos digitais 7 e 8 é de 160 mil (0,16"), não sendo um múltiplo exato do espaçamento de 100 mil dos outros pinos.O Arduino Proto Shield é hardware de código aberto! Pode construir sua própria placa usando os seguintes arquivos:
- ARQUIVOS EAGLE (ZIP)
- ESQUEMAS (PDF)
