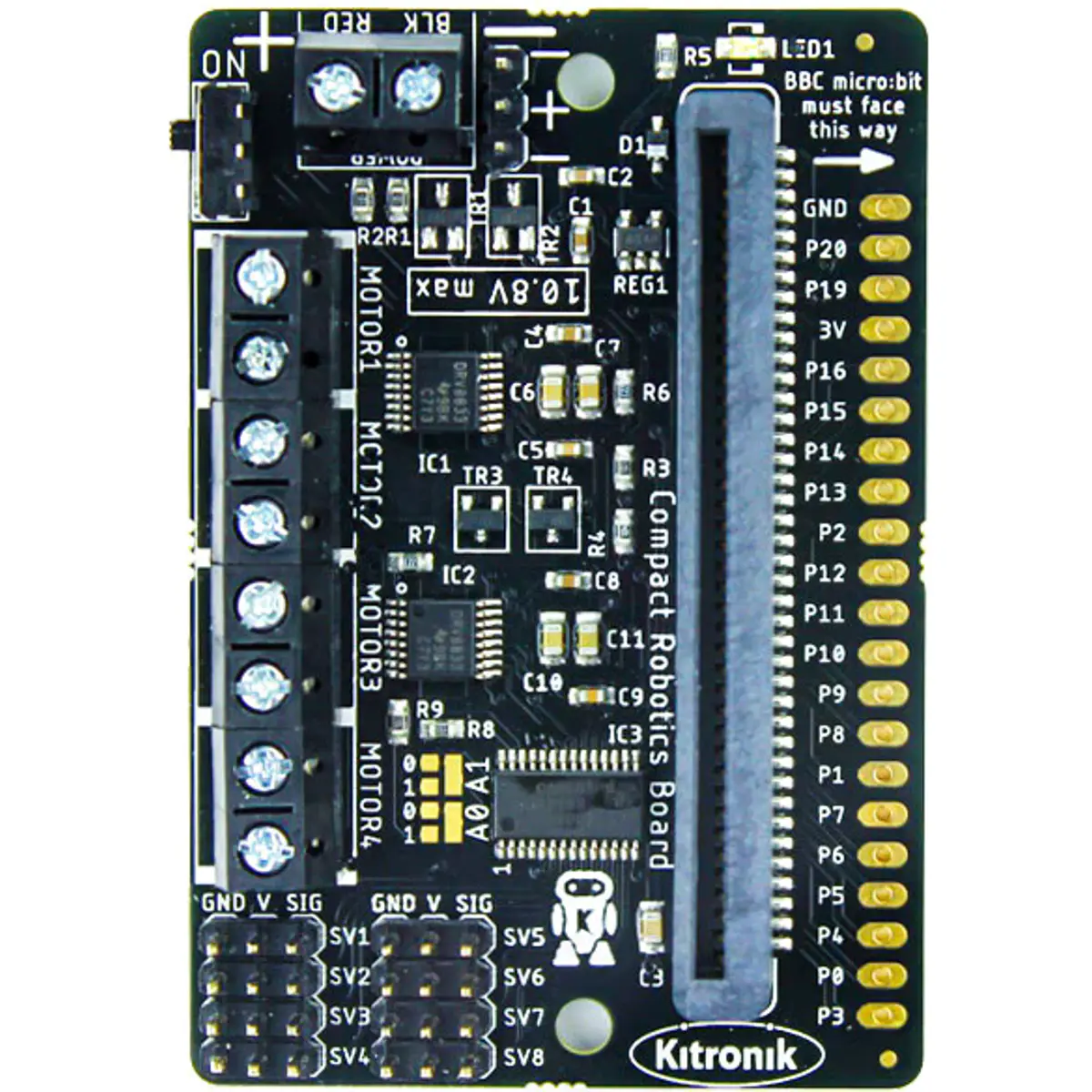

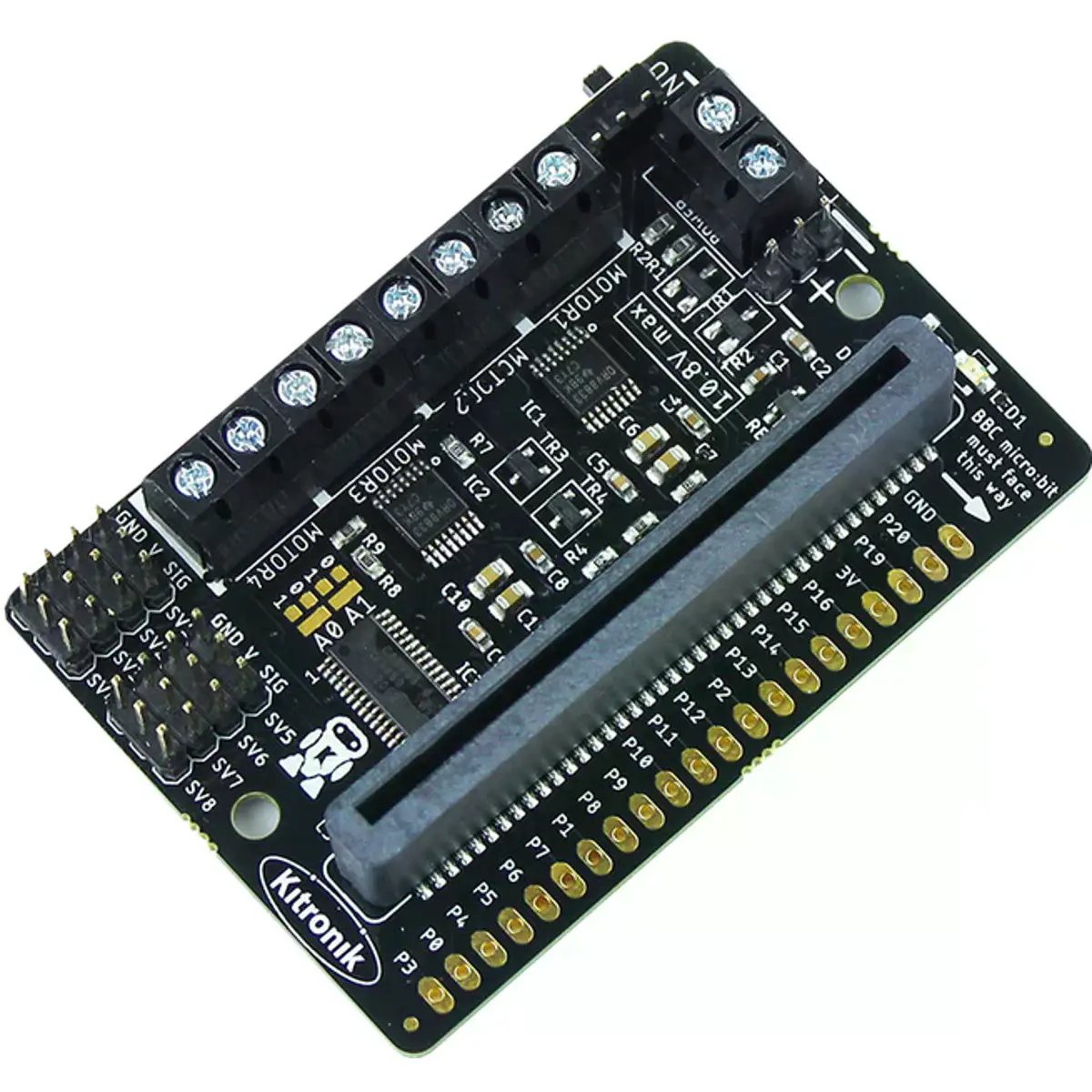

Com a Placa Compacta de Robótica da Kitronik, o BBC micro:bit pode ser usado para controlar 4 motores (ou 2 motores de passo) e 8 servos. Juntamente com outros 17 pontos de expansão de entrada/saída, isso significa que o BBC micro:bit pode se tornar facilmente o núcleo de uma variedade de projetos de robótica. A placa tem um tamanho compacto, mas oferece muitos recursos e conectividade.
A Placa de Robótica possui 2 Circuitos Integrados Duplos de Ponte H (capazes de controlar 2 motores padrão ou 1 motor de passo cada) e 8 saídas para servos (capazes de controlar servos padrão ou de rotação contínua), todos controlados pelo BBC micro:bit usando o protocolo I2C através de um CI controlador de 16 canais.
O cabeçalho Link disponibiliza todos os pinos utilizáveis do BBC micro:bit e foi projetado para facilitar a soldagem de um cabeçalho de pinos de passo de 2,54mm. Os 17 pinos de E/S disponíveis permitem adicionar outros dispositivos de entrada, como sensores, ou dispositivos de saída, como LEDs ZIP, à placa. As linhas de comunicação I2C também estão disponíveis (Pinos 19 e 20), o que significa que outros dispositivos compatíveis com I2C também podem ser adicionados à placa e controlados pelo BBC micro:bit.
A alimentação é fornecida através de um bloco de terminais ou conector estilo servo. O fornecimento de energia é então controlado por um interruptor ON/OFF na placa. Também há um LED verde para indicar quando a placa está ligada. A placa produz uma alimentação regulada de 3,3V que é fornecida às conexões de 3V e GND para alimentar o BBC micro:bit conectado. Isso elimina a necessidade de alimentar o BBC micro:bit separadamente. Os pinos de 3V e GND também estão disponíveis no cabeçalho Link, o que significa que dispositivos externos também podem ser alimentados.

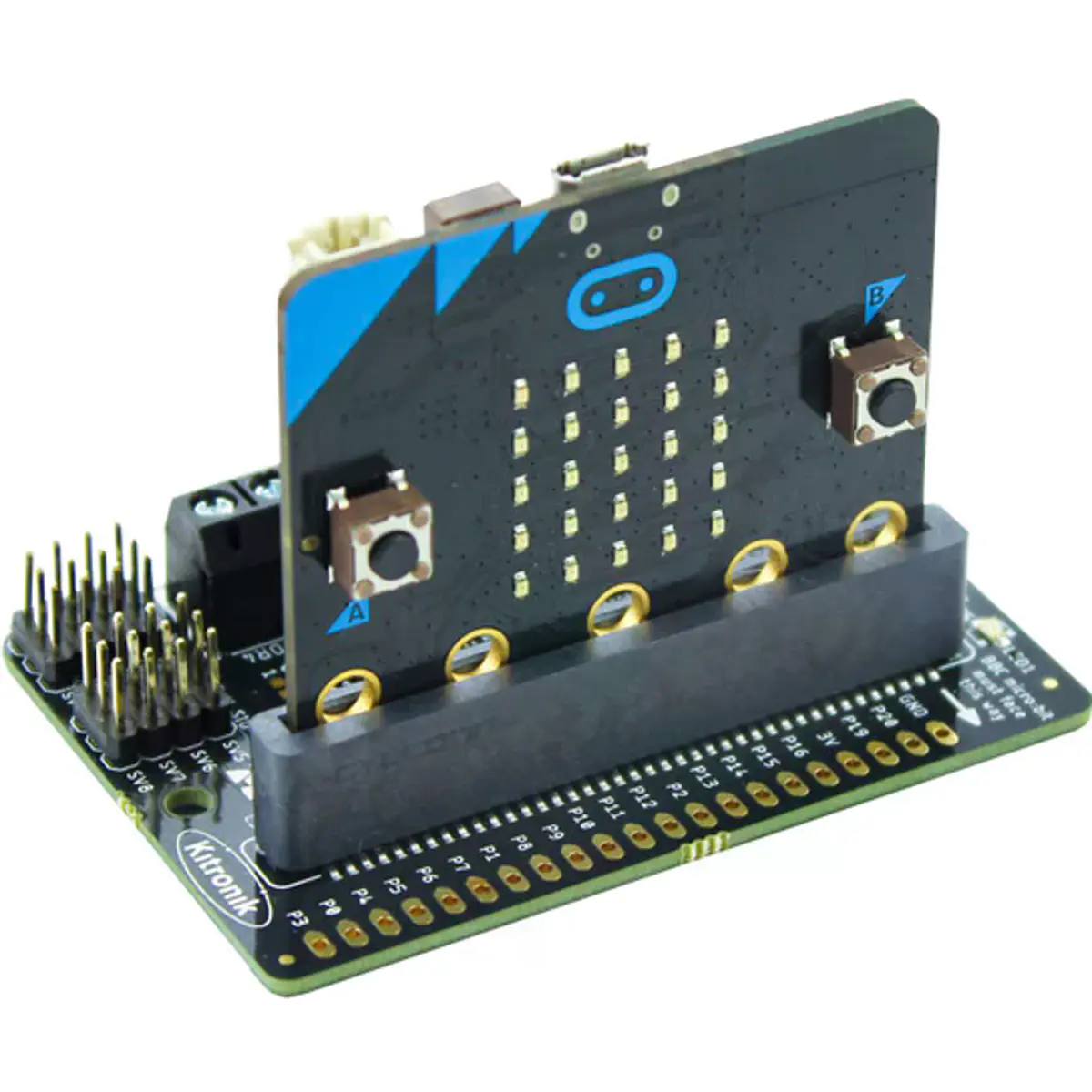

Para usar a placa compacta de robótica, o BBC micro:bit deve ser inserido firmemente no conector de borda, com os LEDs e botões visíveis na parte da frente.
A Kitronik produziu um conjunto de blocos personalizados para o editor MakeCode para simplificar o uso da Placa Compacta de Robótica com o BBC micro:bit. Para adicioná-los ao editor, selecione o ícone de engrenagem no canto superior direito do editor. Em seguida, selecione "Extensões" no menu suspenso e na barra de pesquisa digite e pressione Enter em "Kitronik". Escolha a Placa de Robótica Kitronik na lista e os novos blocos serão adicionados ao menu do editor.
Recursos:
- Uma placa compacta, mas repleta de recursos, projetada para ser o coração do seu projeto de robótica.
- Capaz de controlar 4 motores (ou 2 motores de passo) e 8 servos.
-A placa também possui outros 17 pontos de expansão de entrada/saída.
-O cabeçalho link foi projetado para permitir o uso de um cabeçalho de pinos de passo de 2,54 mm.
- As linhas de comunicação I2C também estão disponíveis, permitindo o controle de outros dispositivos compatíveis com I2C.
- Essa placa também possui um interruptor ON/OFF e um LED de status de energia.
- Alimente a placa através de um bloco de terminais ou conector estilo servo.
- Os pinos 3V e GND também estão disponíveis no cabeçalho link, permitindo alimentar dispositivos externos.
- Codifique com o editor Microsoft MakeCode usando blocos personalizados da Kitronik ou com
Python.
Conteúdo:
1 x
Dimensões:
- Comprimento: 68 mm.
- Largura: 46,5 mm.
- Altura: 10,6 mm.
- Espessura da PCB: 1,6 mm.
