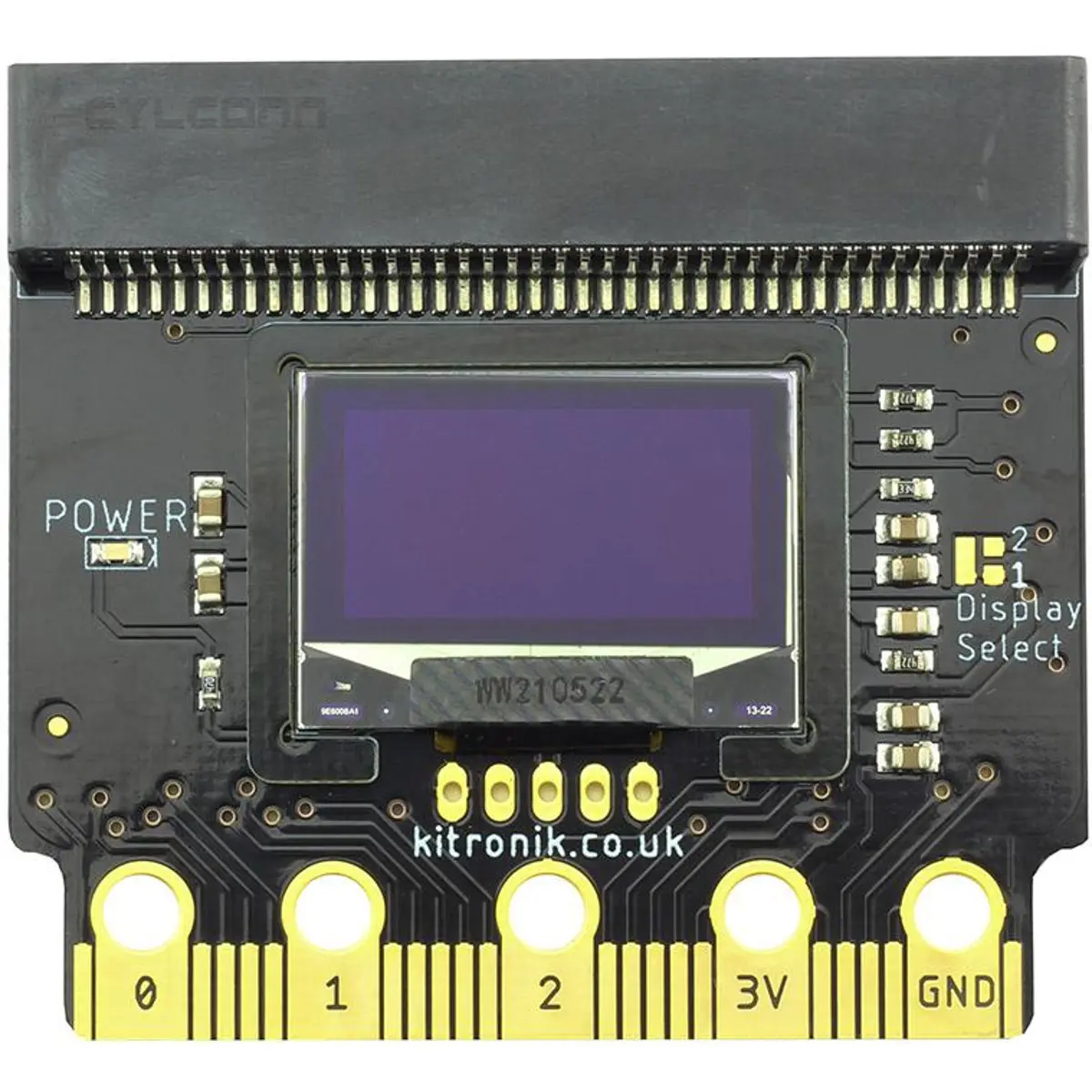

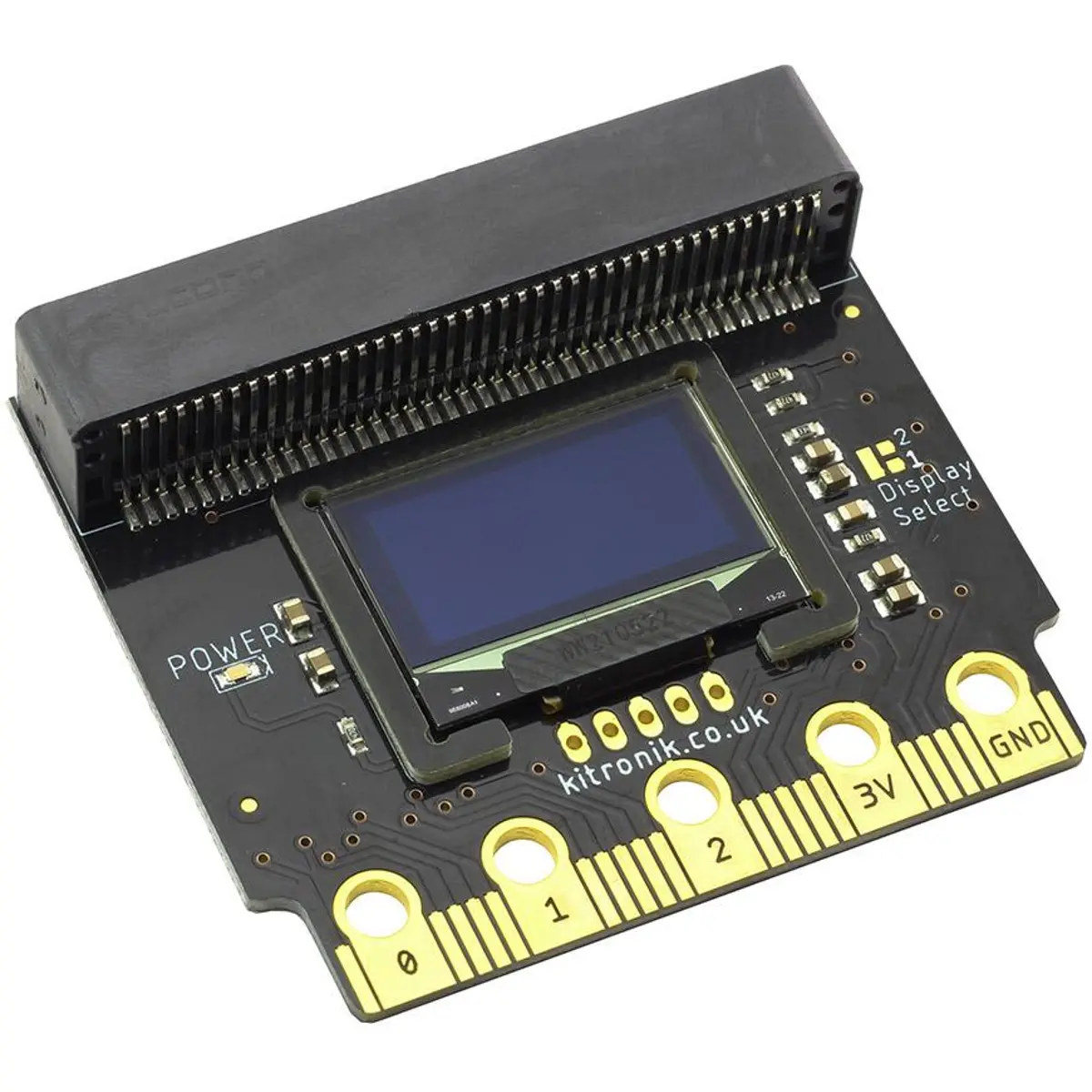

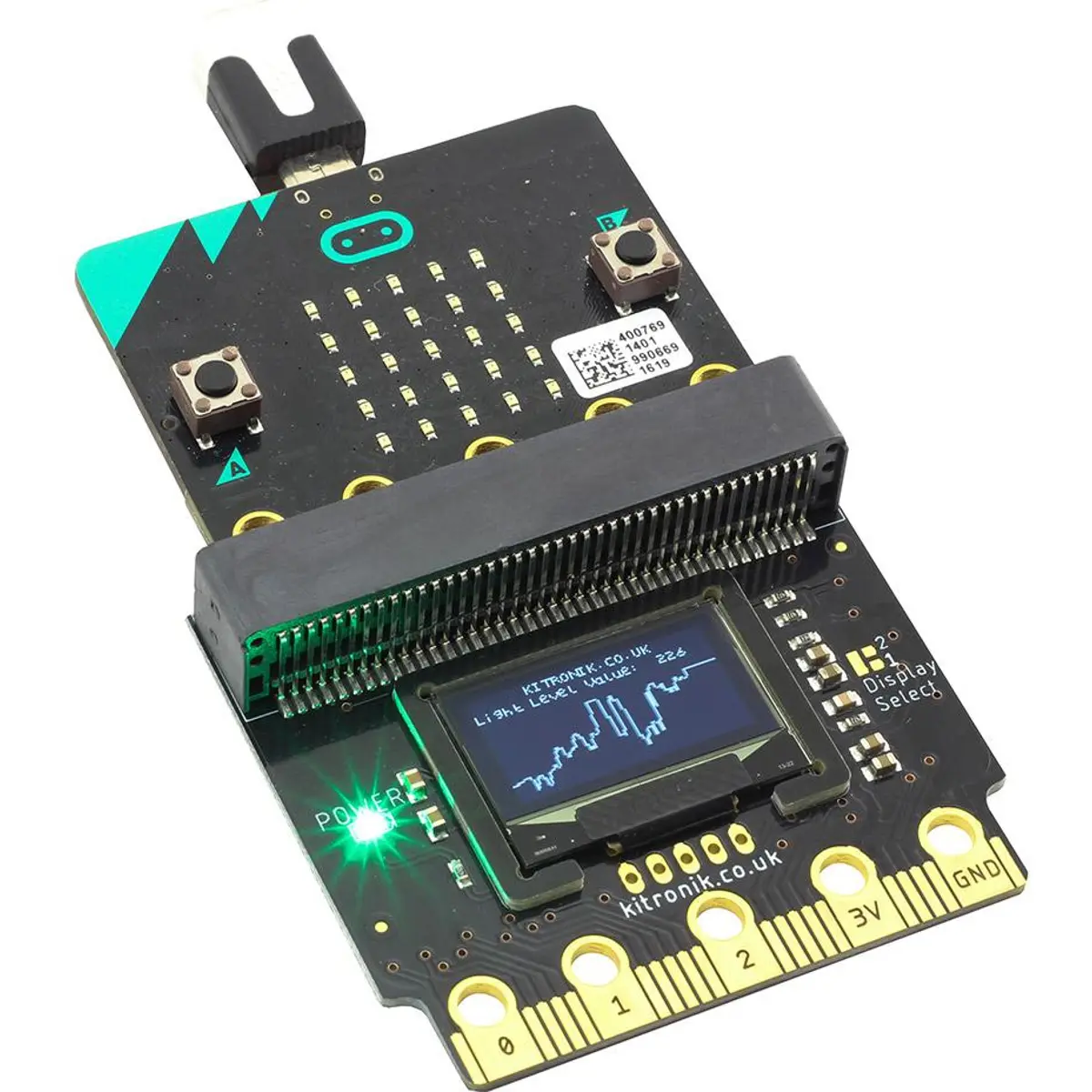

El display OLED Kitronik :VIEW Graphics128 ofrece al usuario la posibilidad de añadir un display monocromo 128x64 al BBC micro:bit. El conector de borde integrado permite que el micro:bit encaje en la placa sin necesidad de fijaciones adicionales. La placa también dispone de un conector de E/S en el estilo micro:bit, lo que significa que puede encajarse en cualquier otro accesorio micro:bit que tenga una ranura para insertar un micro:bit. Todos los pines del BBC micro:bit se conectan para proporcionar a las almohadillas de borde el uso completo del BBC micro:bit, con la adición de un display. Como el micro:bit encaja directamente en la placa, no se necesitan herramientas, fijaciones ni soldadura.
La alimentación de la placa puede suministrarse a través del conector de borde o del micro:bit. La placa requiere una alimentación de 3V y no dispone de protección contra sobretensión en la placa. La placa tiene un LED que indica cuándo está alimentada. Con cada píxel del display activado, la placa consume un máximo de 40mA.

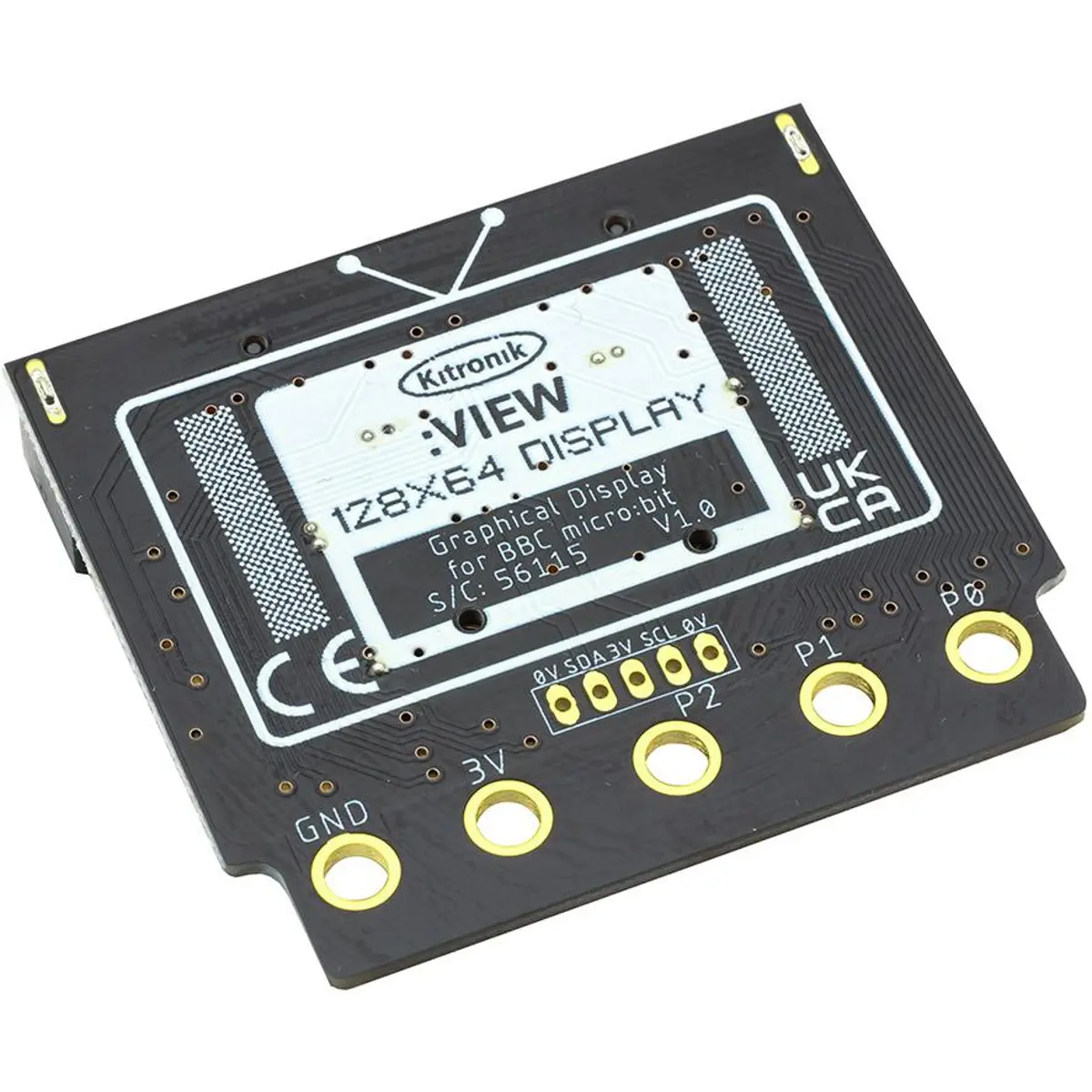

El display 128x64 utiliza el driver SSD1306 en una interfaz I2C. En el centro de la placa se encuentran las almohadillas de conexión para las líneas I2C, junto con dos almohadillas de tierra y una almohadilla de alimentación de 3V. Estas almohadillas tienen una separación de 2,54 mm, lo que significa que pueden conectarse mediante cables o mediante un cabezal de pines para cables jumper (no incluidos). Esto puede utilizarse por quienes deseen añadir más dispositivos y funcionalidades I2C. Es posible cambiar la dirección I2C estándar de la placa (consulte la sección Seleccionando el Display de este Datasheet para más detalles).
Características:
- Añade un display OLED monocromo 128x64 al micro:bit.
- El micro:bit encaja en el conector de borde integrado.
- La placa dispone de un conector de E/S en el estilo micro:bit, lo que permite encajarlo en otros accesorios micro:bit.
- Puede programarse con bloques MakeCode y con Python.
- Kitronik ha creado bloques personalizados para MakeCode.
- Kitronik ha creado un repositorio GitHub para funciones personalizadas en Python.
- Puede alimentarse a través del conector de borde o mediante el micro:bit.
- Requiere una alimentación de 3V.
- La placa tiene un LED indicador de energía.
- Es posible cambiar la dirección I2C estándar de la placa.
- No se necesitan herramientas, fijaciones ni soldadura.
Contenido:
1 x Kitronik :VIEW Graphics128 - Display OLED 128x64 para BBC micro:bit
Dimensiones:
- Longitud: 58mm.
- Anchura: 52mm.
- Altura: 11,8mm.
- Grosor de la PCB: 1,6mm.
