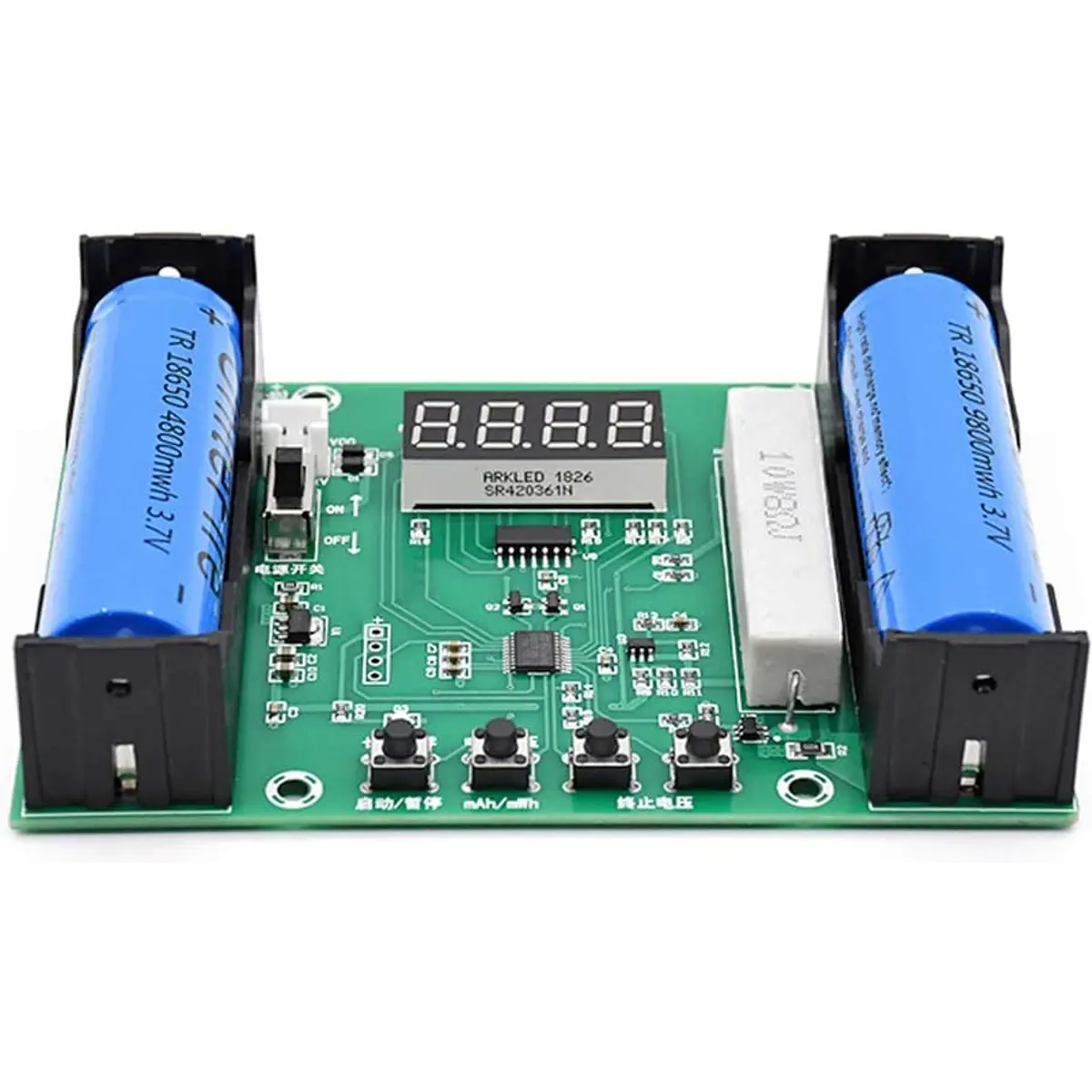

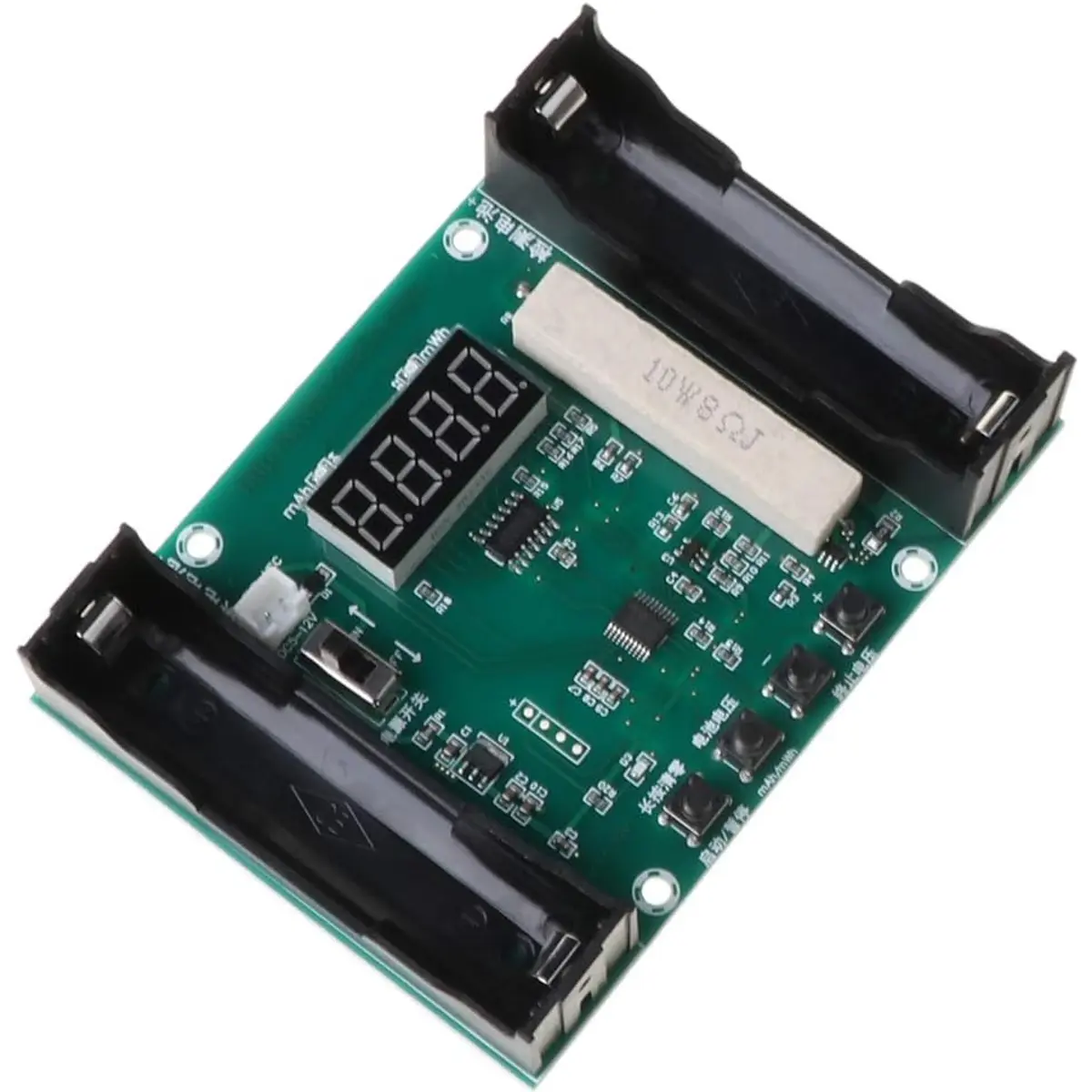

O módulo XH-M240 mede a capacidade (mAh), a energia armazenada (mWh) e a tensão (V) de uma única célula Li-Ion18650. Pode ser alimentado por uma fonte externa de 5-12V ou por uma pilha 18650 (a segunda ranhura de alimentação no módulo). Após o teste, o resultado da medição é apresentado no ecrã LED até o dispositivo ser reiniciado.
Parâmetros técnicos:
-Modelo: XH-M240
- Tensão de funcionamento: DC 5V-12V ou célula Li-Ion 18650
- Corrente de espera: 5-7mA
- Corrente de descarga: 500mA
- Carga: resistência 8ohm 10W
- Exatidão da medição da tensão: 0,1V
- Precisão da medição da capacidade: 1mAh
- Exatidão da medição de energia: 1mWh
- Temperatura de funcionamento: -25°C~85°C
- Humidade: 5%~95%RH
- Dimensões: 110×80×25mm
- Propriedades gerais da célula de iões de lítio 18650
- Tensão nominal: 3.7V
- Tensão para parar a descarga: 2,75V
- Tensão de recuperação da carga: 3,24V
- Tensão de carga recomendada no momento da descarga total (U=2,75V): 3.5V
- Tensão de carga recomendada quando totalmente carregada: 4.2-4.35V
- Tensão terminal máxima da pilha: 4.35V
- Uma descarga excessiva reduz a vida útil da pilha
Instruções de utilização:

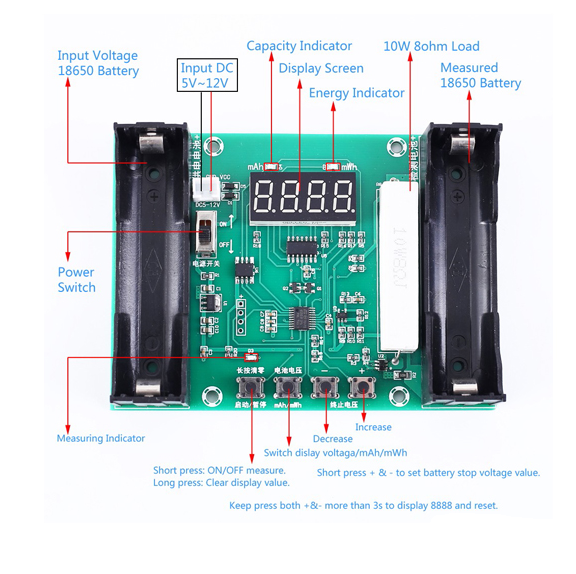

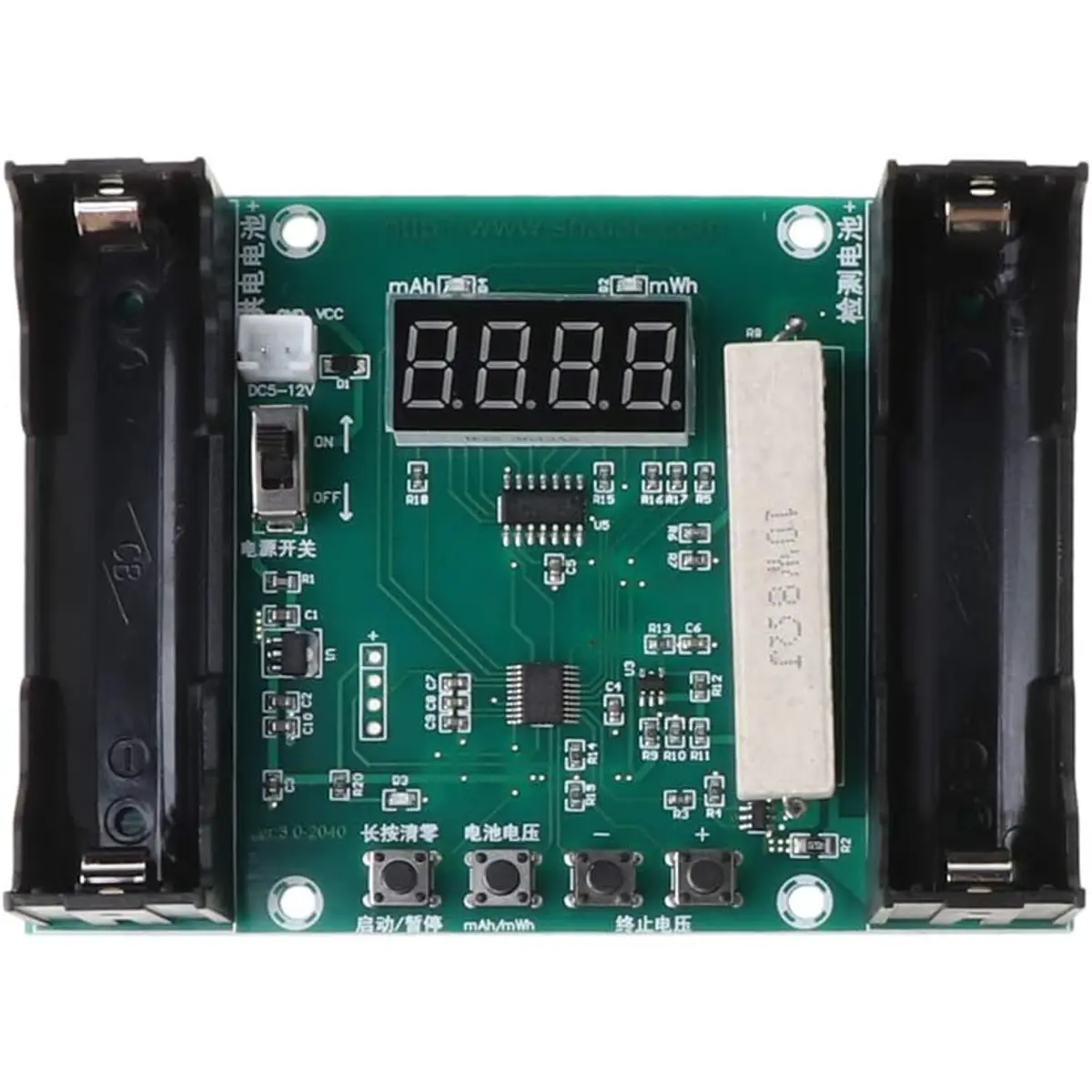

1) Ligar a tensão de funcionamento DC 5V~12V da ficha branca XH2.54-2P ou inserir a célula de alimentação 18650 no suporte de bateria esquerdo.
2) Instalar a pilha 18650 a testar no suporte da pilha direita.
3) Ligue o interrutor de alimentação. O visor apresenta a tensão atual da pilha em teste.
4) Prima repetidamente o botão + ou - para definir a tensão para terminar a descarga. A tensão recomendada da pilha medida para terminar o teste é de 2,75V. Premindo simultaneamente os botões + e - durante 3s, são definidos os parâmetros de fábrica.
5) Uma breve pressão no botão esquerdo inicia o teste. De seguida, o indicador LED D3 localizado acima do botão de início acende-se.
6) Ao premir brevemente o segundo botão a contar da esquerda, a indicação de corrente pode ser alterada para mAh / mWh / V.
7) Manter premido o botão esquerdo para apagar os valores medidos.
8) O módulo termina o teste de descarga do elemento depois de atingir a tensão definida para terminar o teste. De seguida, o LED D3 começa a piscar (acende-se continuamente durante a medição). O ecrã LED indica a capacidade, a energia e a tensão da pilha medidas.
9) Tempo estimado de medição: A corrente de descarga é de 500mA. Se a capacidade da pilha for de 2000mAh, o tempo de medição será de aproximadamente 4 horas.
