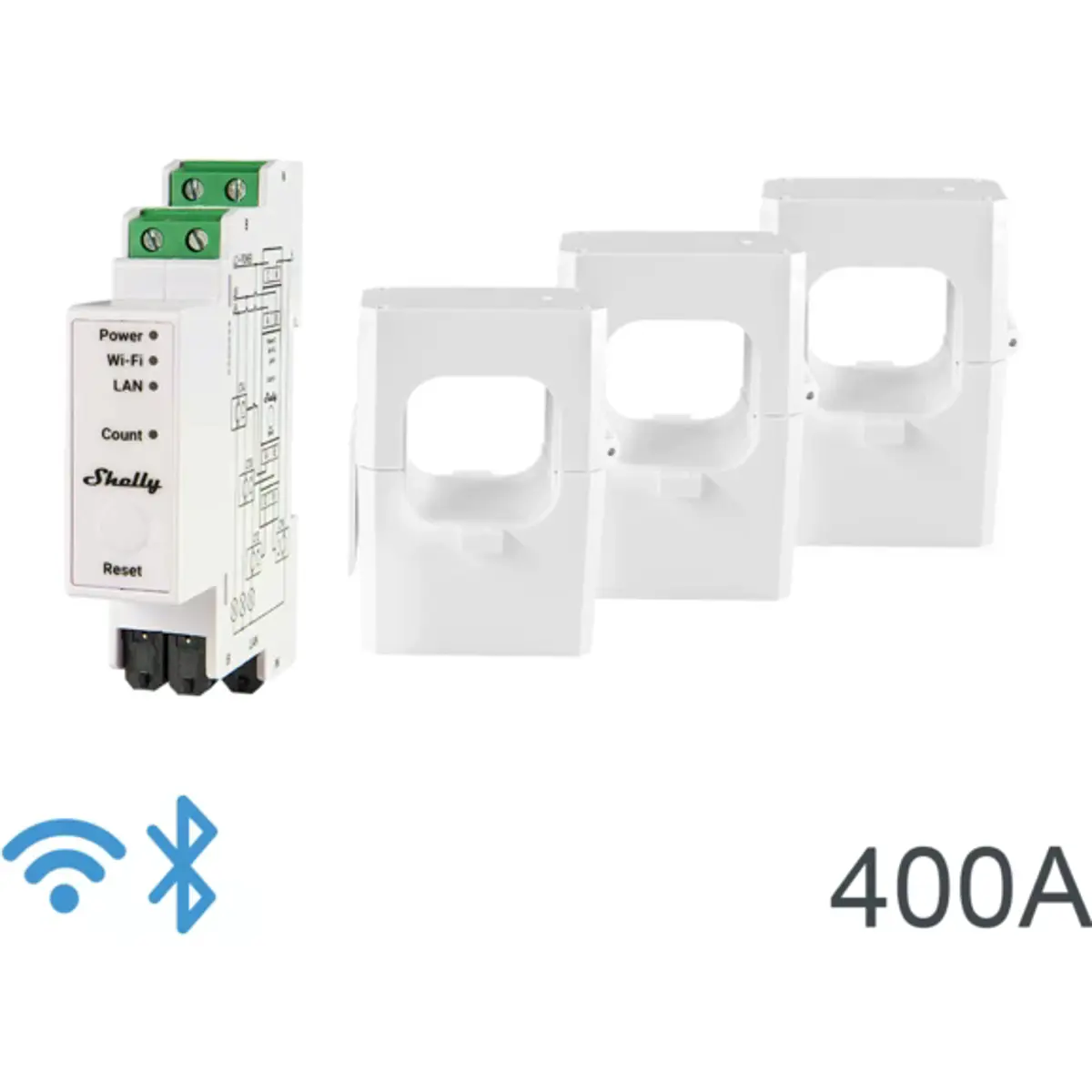

O Shelly Pro 3EM-400 es un medidor de energía trifásico, montable en carril DIN, que utiliza transformadores de intensidad de corriente (de núcleo abierto) para medir la energía en tres fases individuales, con corrientes de hasta 400A y con 99% de precisión.
Este dispositivo registra la energía acumulada, así como la tensión instantánea, la corriente y el factor de potencia por fase, en tiempo real. Almacena los datos en intervalos de 1 minuto, en una memoria no volátil, que tiene capacidad suficiente para un periodo de hasta 60 días. Además de ese almacenamiento local (de los últimos 60 días), también es posible guardar datos hasta 365 días a través de la aplicación Shelly Cloud.
Está equipado con hardware de 2ª generación, incluyendo un potente procesador ESP32 que permite el uso de funciones de scripting para funcionalidades avanzadas y personalizadas, así como la función de extensor de red WiFi y, además, un Gateway para otros dispositivos Bluetooth de Shelly. Además, también cuenta con características de seguridad mejoradas como protección contra sobrecalentamiento, sobrecarga, sobretensión y sobrecorriente.
CARACTERÍSTICAS:
● Montable en carril DIN;
● Realiza mediciones trifásicas;

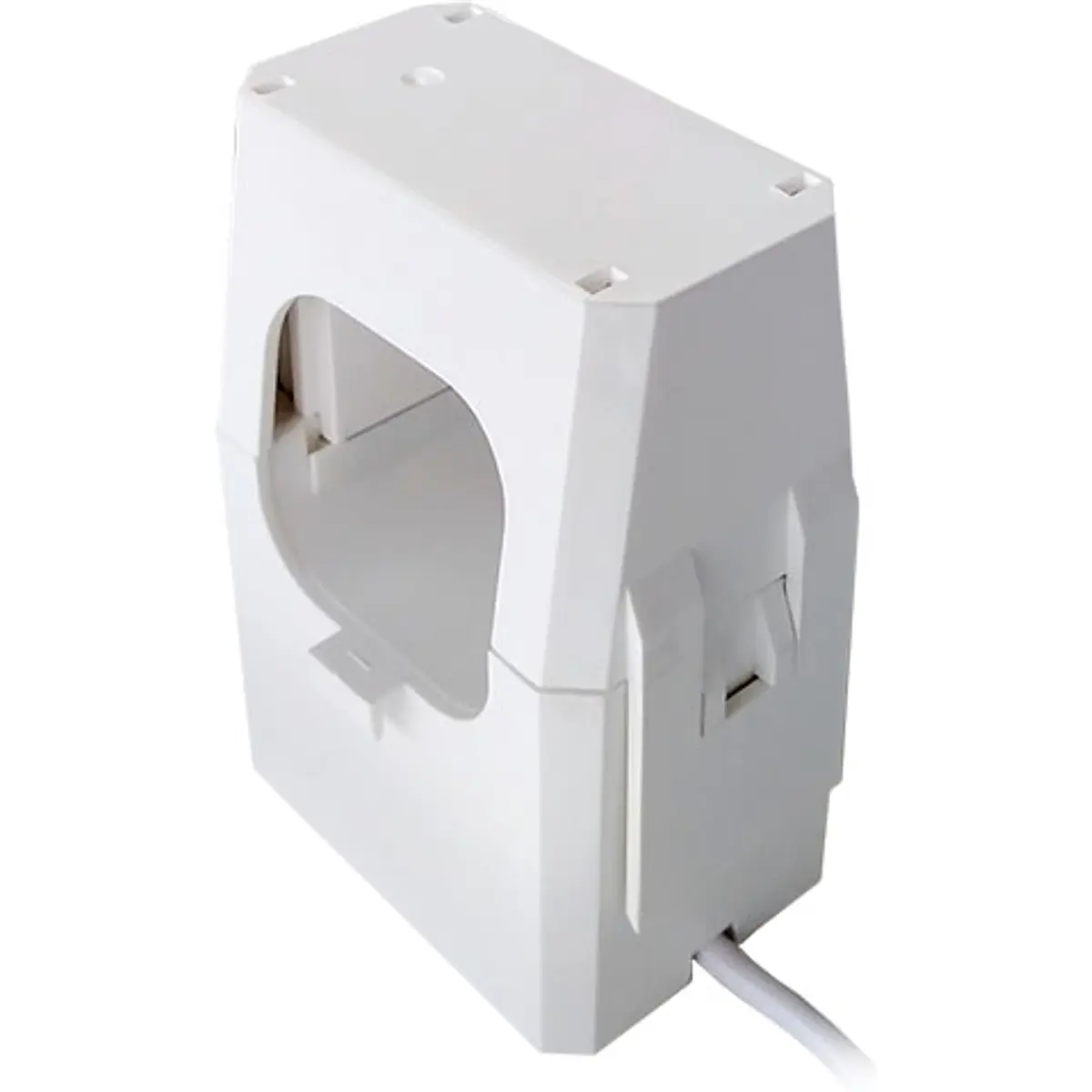

● Incluye 3 transformadores de intensidad;
● Error de medición inferior al 1% en 2-120A;
● Mide energía consumida y generada;
● Distingue los tipos de cargas (capacitivas, inductivas, resistivas);
● Informa sobre instalaciones incorrectas (secuencia de fases);
● Admite Modbus TCP;
● Almacenamiento persistente de datos con resolución de 1 minuto;
● Al menos 60 días de datos guardados en el historial;
● Puede utilizarse para instalaciones monofásicas y trifásicas;
● Puede controlar otros dispositivos Shelly, localmente o a través de la nube;
● Permite utilizar escenarios en casa y SMB.
● Excelente solución para casas con producción de energía, carga EV con gestión de potencia, consumo basado en el precio de la energía, decisiones y control descentralizados de la producción y el almacenamiento, etc.
ESPECIFICACIONES
◾ ELÉCTRICAS
- Tensión de alimentación AC: 110 - 240 V, 50/60 Hz
- Tensión de alimentación DC: N/A
- Consumo de energía: < 3 W
◾ SENSORES y MEDIDORES:
- Sensor de temperatura: Sí
- Voltímetros (RMS para cada fase): 100 - 260 V
- Precisión de los voltímetros: errores de ±1%
- Amperímetros (RMS mediante TI para cada fase y Neutro): 0-400A
- Precisión de los amperímetros: ±1% (5-400A), ±2% (0-5A)
- Medidores de potencia y energía:
· Potencia activa y aparente
· Energía activa y aparente
· Factor de potencia
· Energía activa y reactiva fundamental (ignorando armónicos)
- Almacenamiento de datos de medición: Al menos 60 días con resolución de datos de 1 min
- Exportación de datos:
· CSV para valores PQ registrados
· Exportación en formato JSON mediante RPC
◾ INALÁMBRICO:
- Protocolo Wi-Fi: 802.11 b/g/n
- Banda RF: 2401 - 2495 MHz
- Potencia máx. de la señal RF: <20 dBm
- Alcance Wi-Fi: Hasta 30m dentro de casa y 50m en línea de visión
- Protocolo Bluetooth: 4.2
- Alcance Bluetooth: Hasta 10m dentro de casa y 30m en línea de visión
◾ MCU y FIRMWARE
- CPU: ESP32-D0WDQ6
- Flash: 16 MB
- Webhooks (acciones URL): 20 con 5 URLs por gancho
- Scripting: mJS
- MQTT: Sí
- CoAP: No
◾ GENERALES:
- Montaje: Carril DIN
- Par máx. de los terminales de atornillar: 0.4 Nm
- Sección de los conductores de conexión: 0.5 a 2.5 mm²
- Apertura de las pinzas: Ø35 mm
- Material exterior: Plástico
- Color: Blanco
- Peso: 62g
- Tamaño: 94x19x69 mm
◾ AMBIENTALES
- Temperatura de funcionamiento: -20°C a 40°C
- Humedad: 30 % a 70 % RH
- Altitud máxima: 2000 m / 6562 pies
Nota: el Shelly Pro 3EM NO tiene un relé de contacto seco incorporado como el antiguo Shelly 3EM tiene (que permitiría, por ejemplo, el control de un contactor). En su lugar, podrá conectar un módulo Shelly Pro Add-On para conmutar hasta tres fases.
