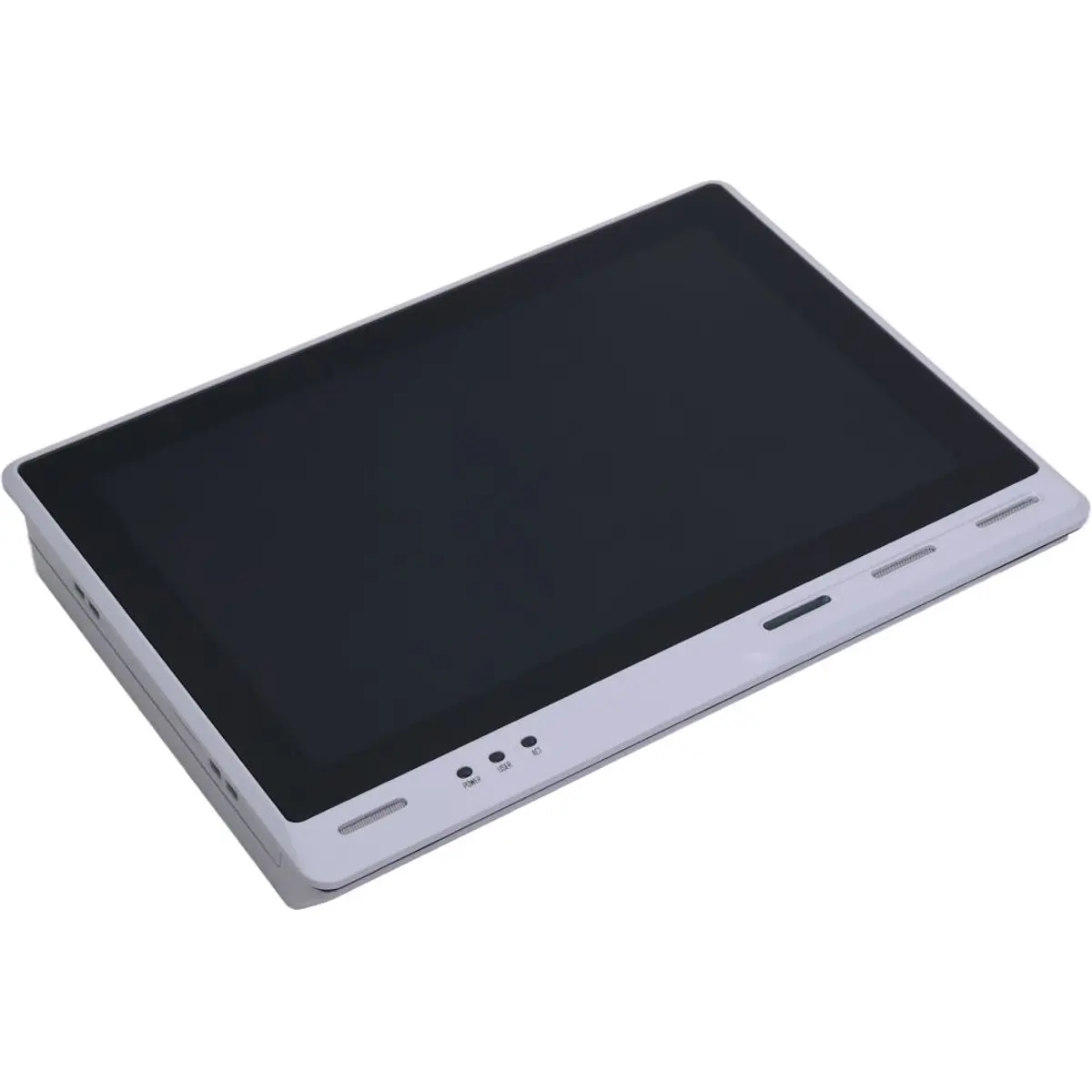

O reTerminal DM é um dispositivo tudo-em-um de nível industrial: PC de Painel, PLC, HMI, IIoT Gateway e muito mais. É alimentado por Raspberry Pi CM4, possui um painel frontal de 10.1'' com proteção IP65 e várias interfaces industriais ricas.
Suporta o ecossistema de software baseado em Raspberry Pi e possui o Node-RED, uma ferramenta de desenvolvimento baseada em fluxos, para programação visual, originalmente desenvolvida pela IBM para ligar dispositivos de hardware, API e serviços em linha como parte da Internet das Coisas (IoT).
Está equipado com uma escalabilidade rica e conectividade híbrida, suportando bus CAN, RS485, RS232, porta Gigabit Ethernet e outras interfaces, bem como poderosas capacidades de comunicação sem fios, como 4G, LoRa®, WiFi e BLE.
Concebido como a versão avançada do reTerminal, está equipado com um ecrã maior, níveis de proteção industrial mais rigorosos e interfaces industriais mais ricas.
CARACTERÍSTICAS
● Design robusto para ambientes de trabalho agressivos: Painel frontal IP65, temperatura de funcionamento -10~50°C
● Design de código aberto em software e hardware: Alimentado por Raspberry Pi CM4, fácil de personalizar ou derivar com o design de extensões PCIe (flexível para SSD NVME, Ethernet 1000M dupla, USB 3.0 dupla, porta COM RS485/232 e mais personalizações)
● Dispositivo mestre económico: HMI, PLC, Panel PC e gateway tudo-em-um. Perfeito para os dispositivos de hub distribuídos
● Programação com pouco código para aplicações orientadas por eventos: Node-RED integrado de forma nativa para edição baseada em fluxo e implementação com um clique, compatível com todo o software executado no Raspberry Pi
● Conectividade híbrida: Suporte 4G LTE, LoRaWAN®, WiFi, BLE, RS485/RS232, barramento CAN, Ethernet 1000M, USB, HDMI
ESPECIFICAÇÕES:
▶ Básico:
◾ CPU:
- CM4
- Quad-core Cortex-A72@ 1.5GHz
◾ Memória: 8GB
◾ Armazenamento:
- 32GB eMMC
- Slot SSD M.2 NVMe 2280-M Key (opcional)
◾ Suporte de sistemas operativos:
- Raspbian
- SenseCraft Edge OS

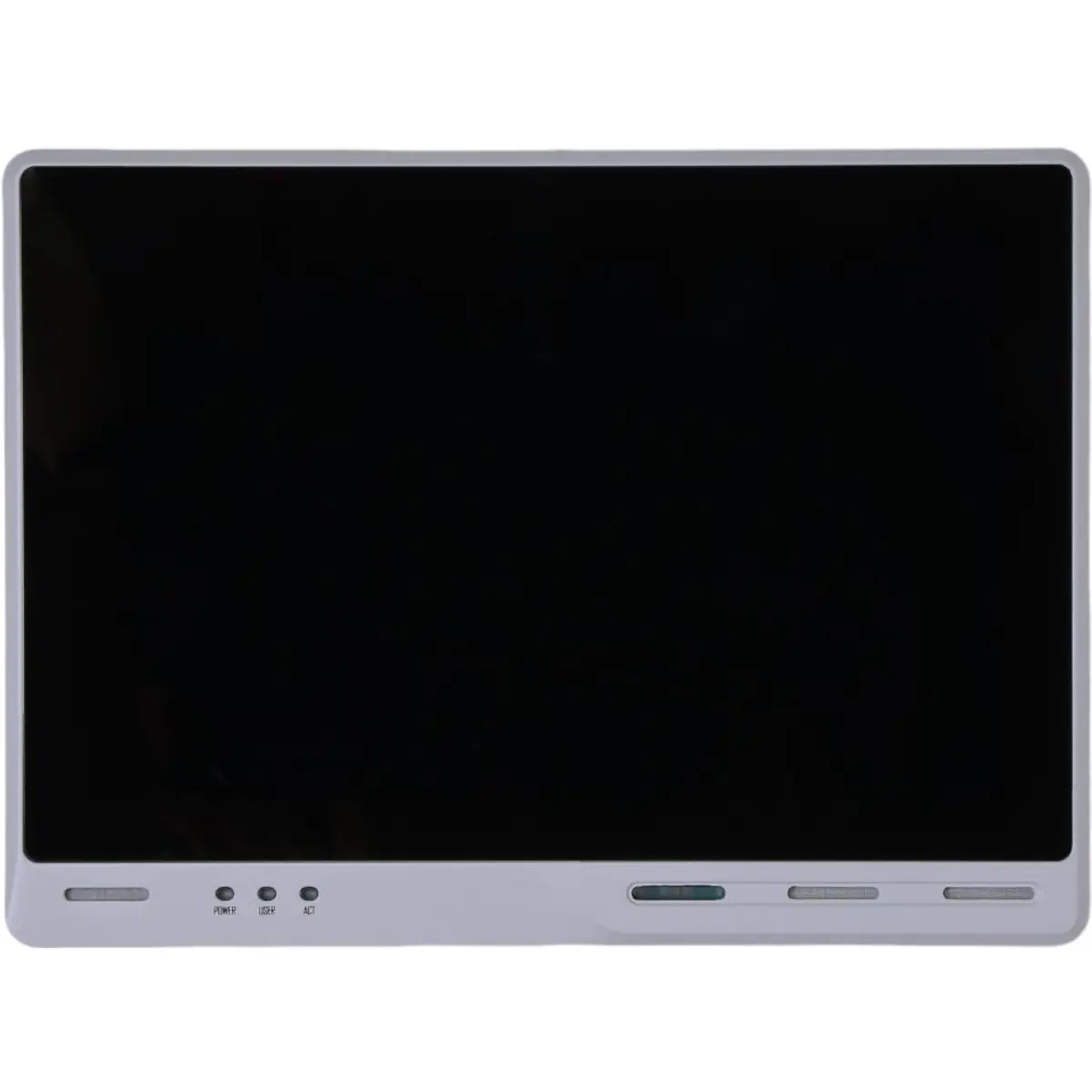

▶ Ecrã:
◾ Tamanho: 10,1''
◾ Máx. Resolução: 1280 x 800
◾ Máx. Cores: 16.7M (8-bit)
◾ Luminância (nit): 400
◾ Ângulo de visualização (H/V°): 170/170
◾ Vida útil da retroiluminação (horas): 30000
◾ Tipo de toque: Capacitivo de 10 pontos
◾ Dureza do lápis: 7H
▶ Vídeo e áudio:
◾ Vídeo: HDMI2.0
◾ Áudio:
- Microfone x 2
- Buzzer
- Tomada de áudio de 3,5 mm
◾ Câmara: CSI (opcional)

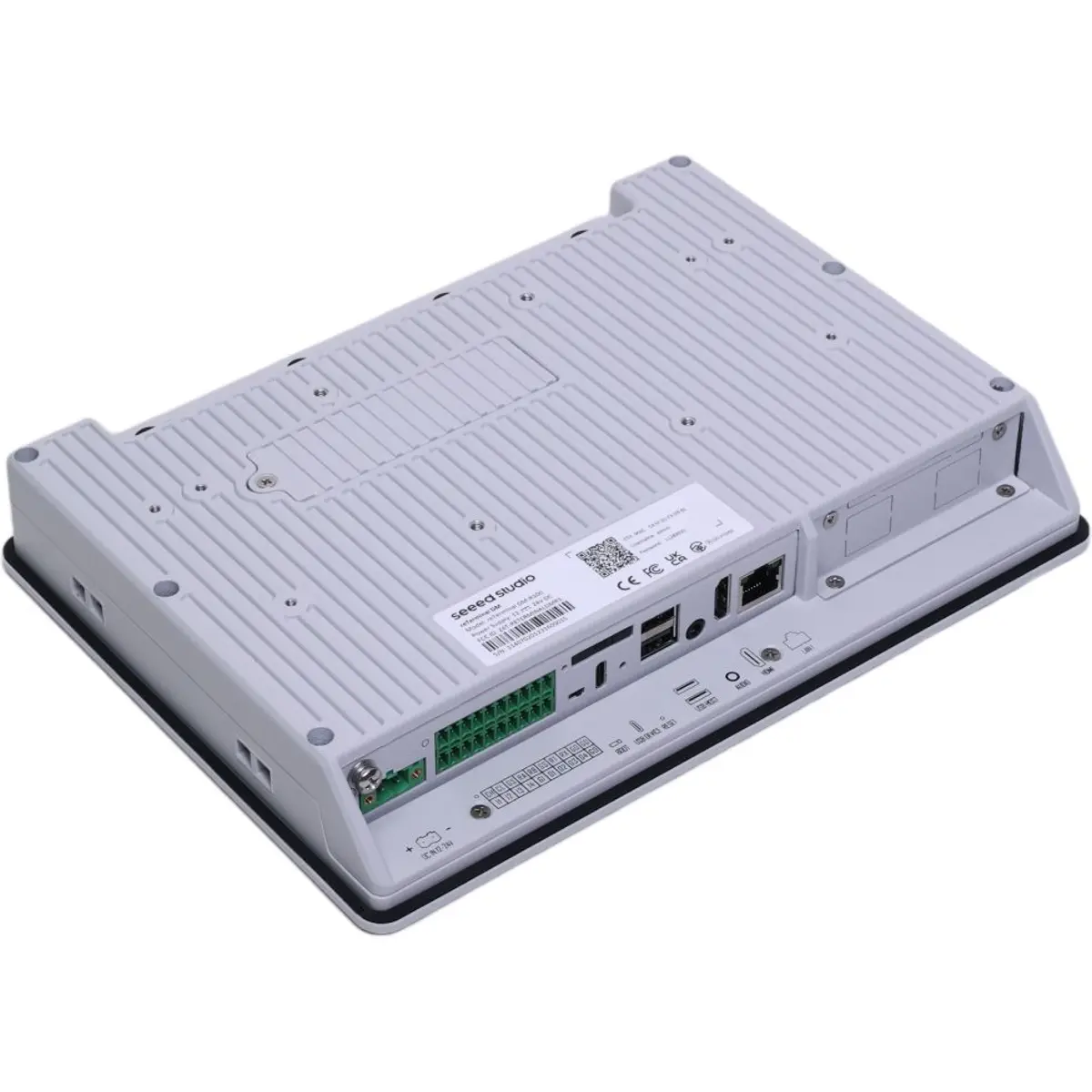

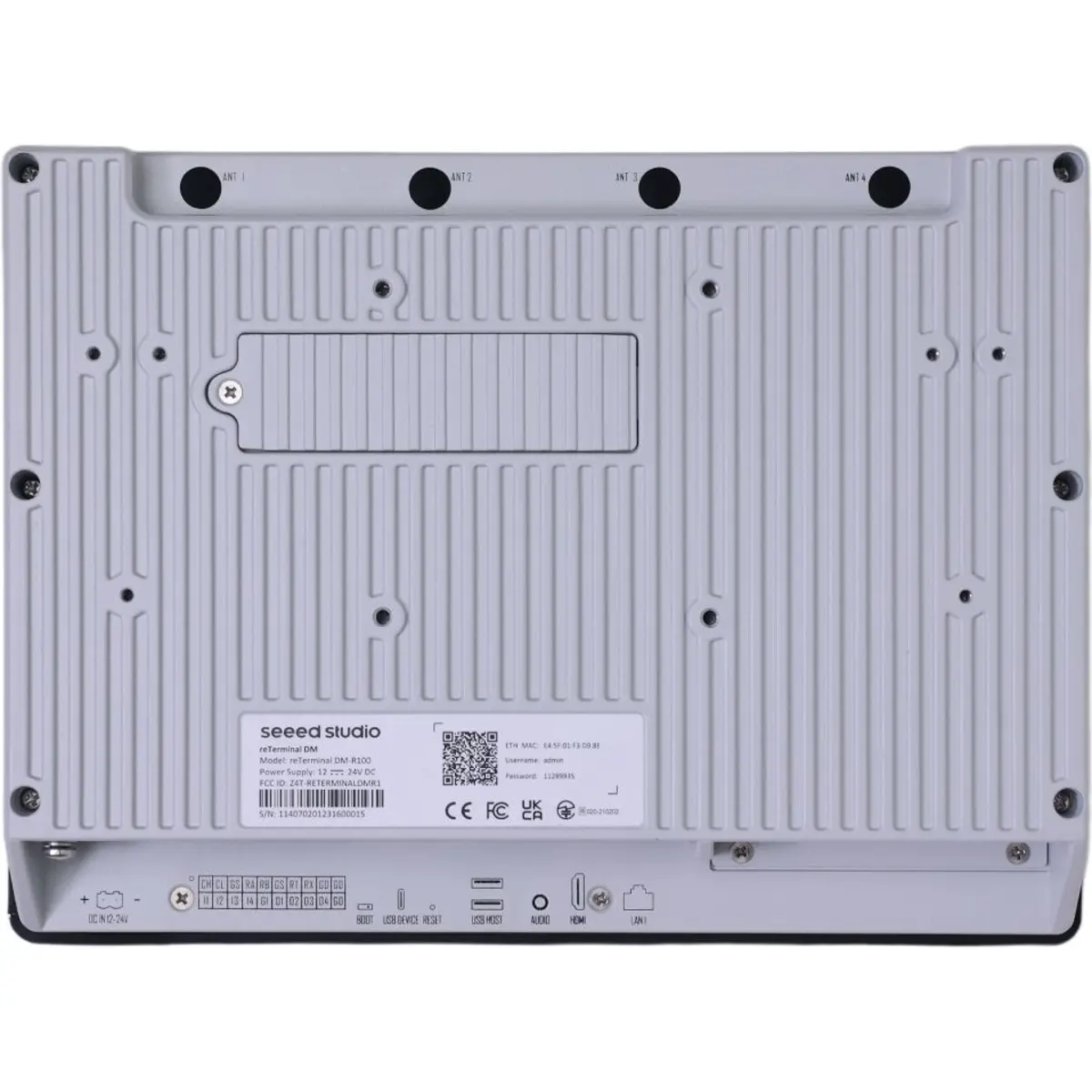

▶ Interfaces:
◾ Ethernet:
- 1 x 10/100/1000 Mbps
- 2 x 10/100/1000 Mbps (opcional)
◾ USB:
- 2 x anfitrião USB-A 2.0
- 2 x USB 3.0 (opcional)
◾ RS485:
- 1 x RS-485 > Bloco de terminais
- 1 xRS-485 > DB9 (opcional)
◾ RS232:
- 1 x RS-232 > Bloco de terminais
- 1 xRS-232 > DB9 (opcional)
◾ CAN: 1 x CAN-BUS > Bloco de terminais
◾ DI: 4x DI > Bloco de terminais
◾ DO: 4x DO > Bloco de terminais
◾ GPIO de 40 pinos: Interior

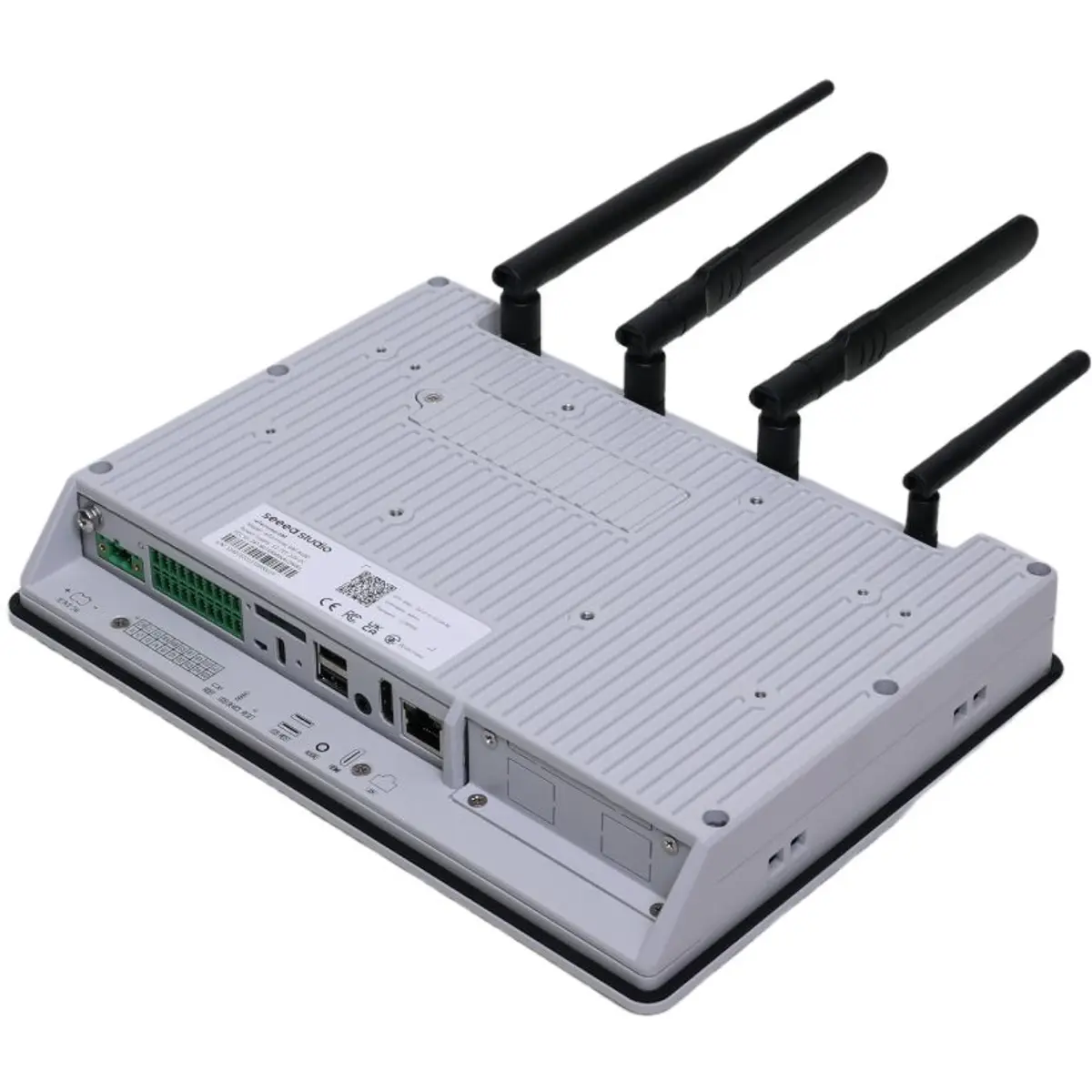

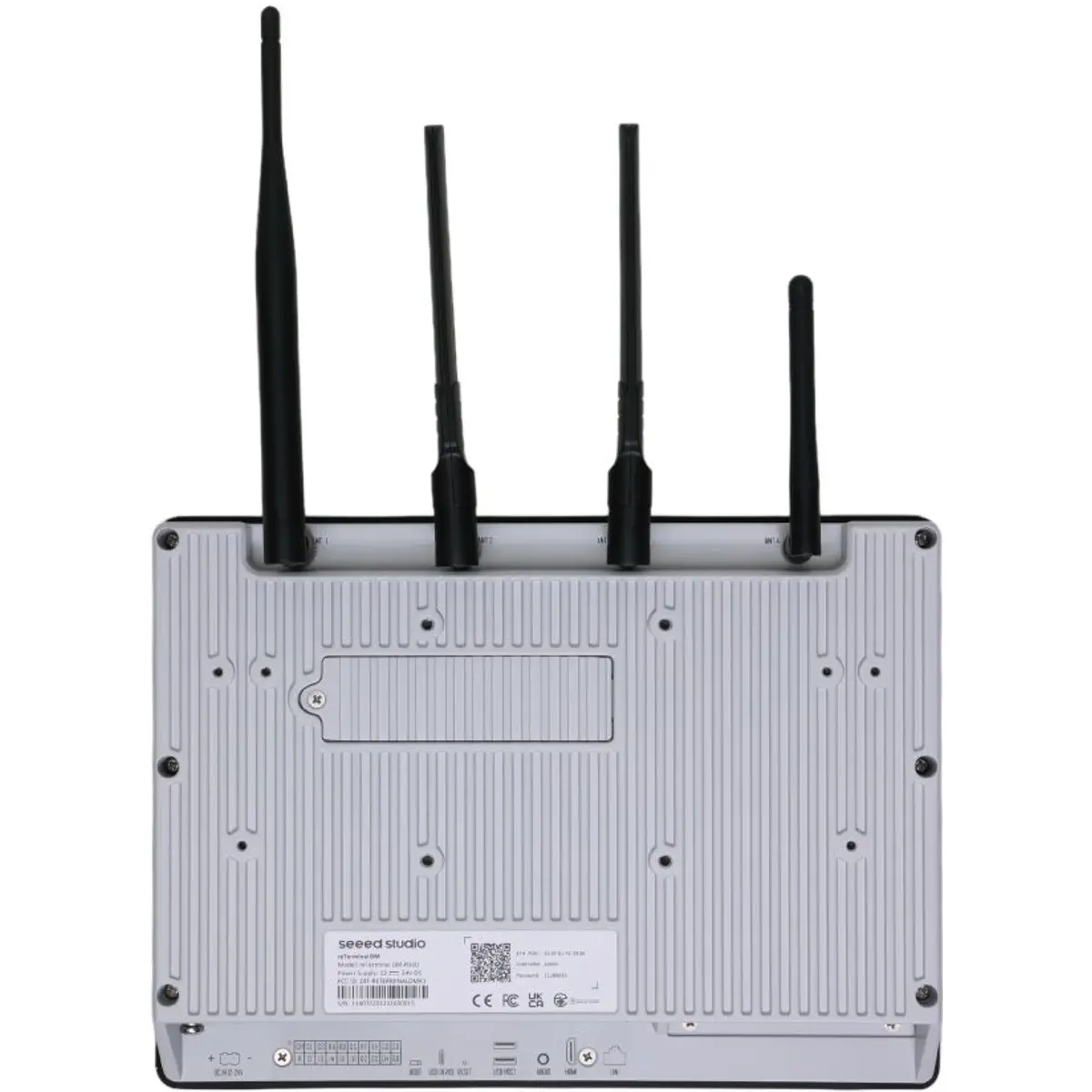

▶ Comunicação sem fios:
◾ Wifi: WiFi no chip
◾ BLE: BLE no chip
◾ LoRa: Mini-PCIe para LoRaWAN (opcional)
◾ Rede móvel: Mini-PCIe para 4G (opcional)
▶ Alimentação:
◾ Entrada: Bloco de terminais de 2 pinos
◾ PoE: 12,95W PoE (opcional)
◾ Gama de alimentação: 12~24V DC
◾ Consumo de energia:
- 6W Tip.
- 9W máx.
◾ Interruptor de alimentação: NÃO
◾ Interruptor de reinicialização: SIM
▶ Ambiente:
◾ Protecção de ingresso: IP65 Painel frontal
◾ Temperatura de funcionamento: -10~50 °C
◾ Temperatura de armazenamento: -20~70 °C
◾ Humidade (operacional): 10~95% RH
▶ Mecânica
◾ Dimensão (L x A x P): 259,4 x 191 x 42,2 mm
◾ Caixa: Liga de alumínio fundido sob pressão
◾ Montagem: Painel, VESA, trilho Din
◾ Peso (líquido): 1.8Kg
▶ Certificações e normas:
◾ CE, FCC, UCKA, RoHS, Telec, REACH
◾ ESD: EN61000-4-2, Nível 3
◾ EFT: EN61000-4-4, Nível 2
◾ Sobretensão: EN61000-4-5, Nível 2
▶ Outros:
◾ RTC: RTC de alta precisão
◾ Hardware WatchDog: 1~255s
◾ Segurança: ATECC608A
◾ Garantia: 2 anos
◾ Dissipação de calor: Sem ventoinha
