Um gateway LoRa (Long Range) é um dispositivo utilizado para conectar dispositivos baseados na tecnologia LoRa a uma rede de área ampla (WAN) ou à Internet. Ele desempenha um papel importante na implantação de redes de comunicação de longo alcance para aplicações de Internet das Coisas (IoT).

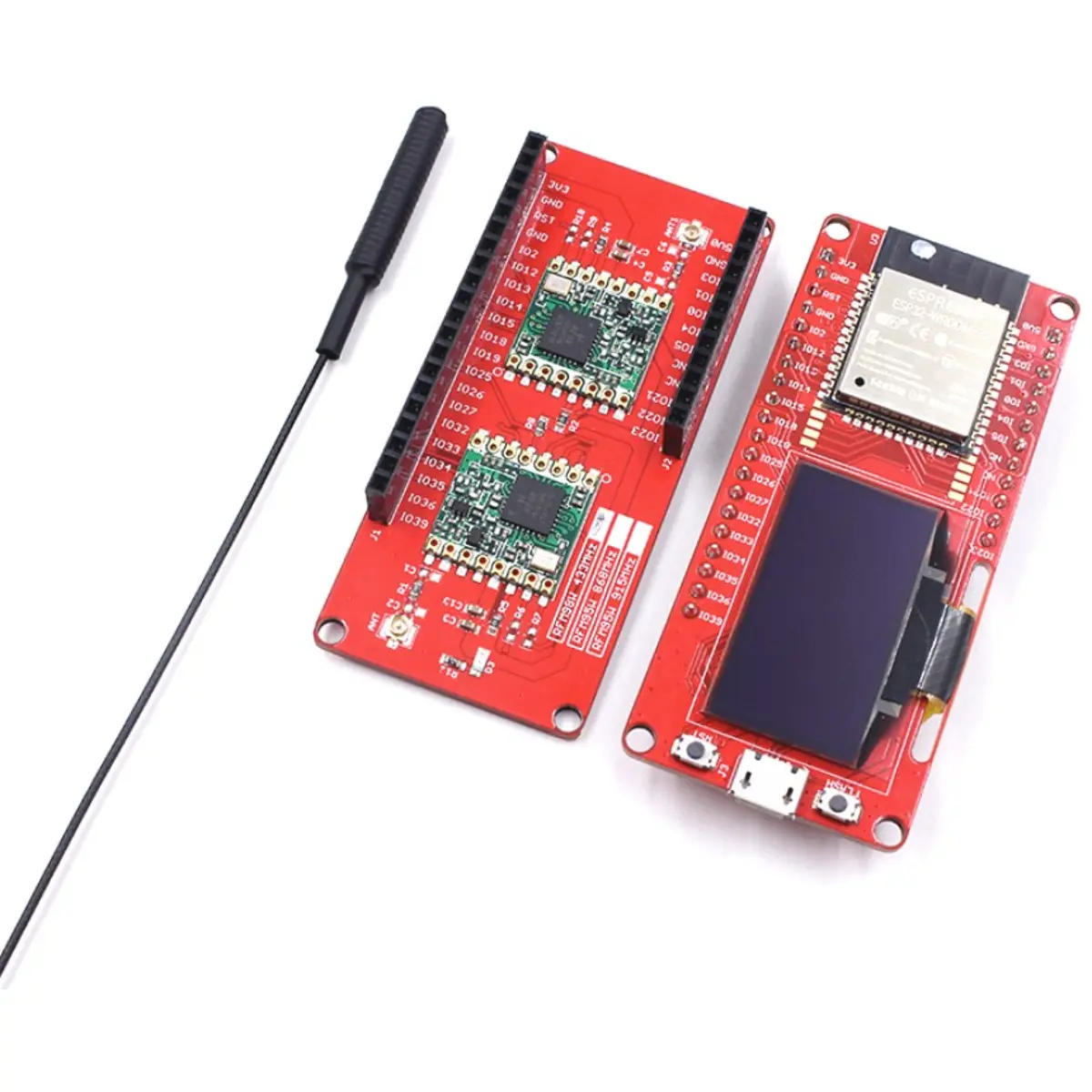

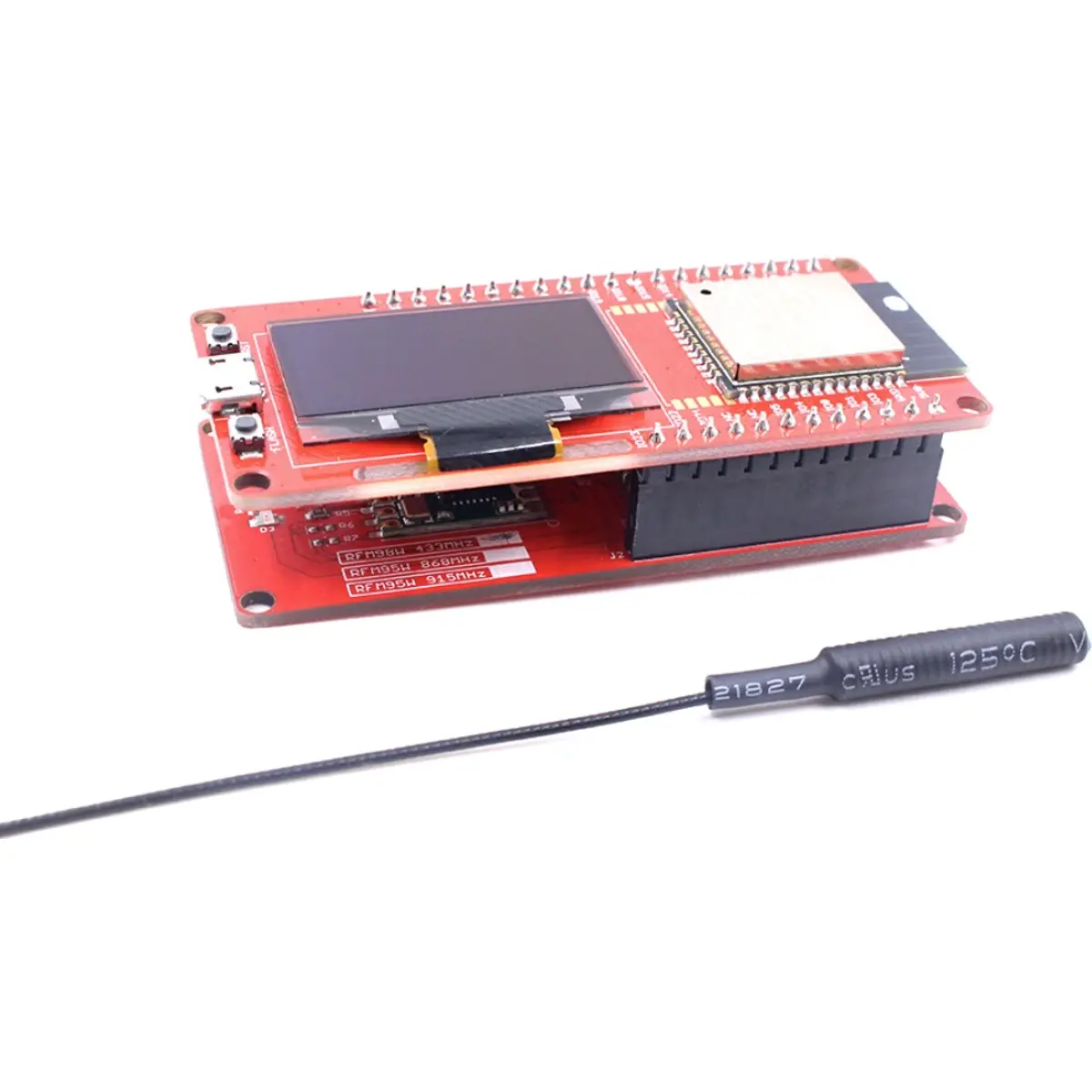

Este gateway Lora baseia-se no MaESP ESP32 OLED e numa placa de expansão Lora de 2 canais, em que o RFM95W gere a banda 868MHz/915MHz enquanto e o ESP32 se encarrega das capacidades Bluetooth ou WiFi.

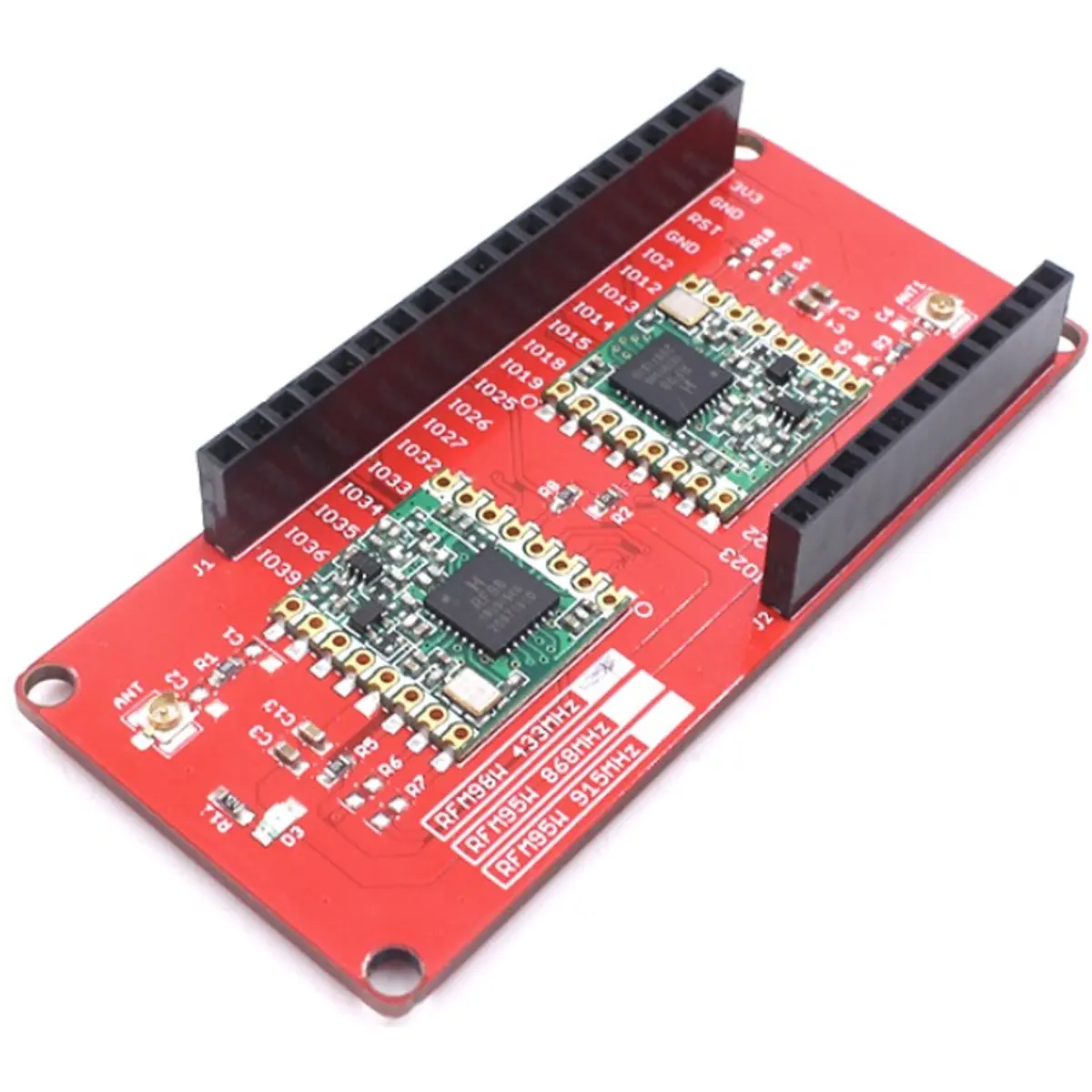

A placa de expansão Lora possui dois módulos de comunicação: um para transmitir dados (TX) e outro para receber (TX). Desta forma, permite efetuar comunicações Lora de uma forma mais rápida e conveniente.

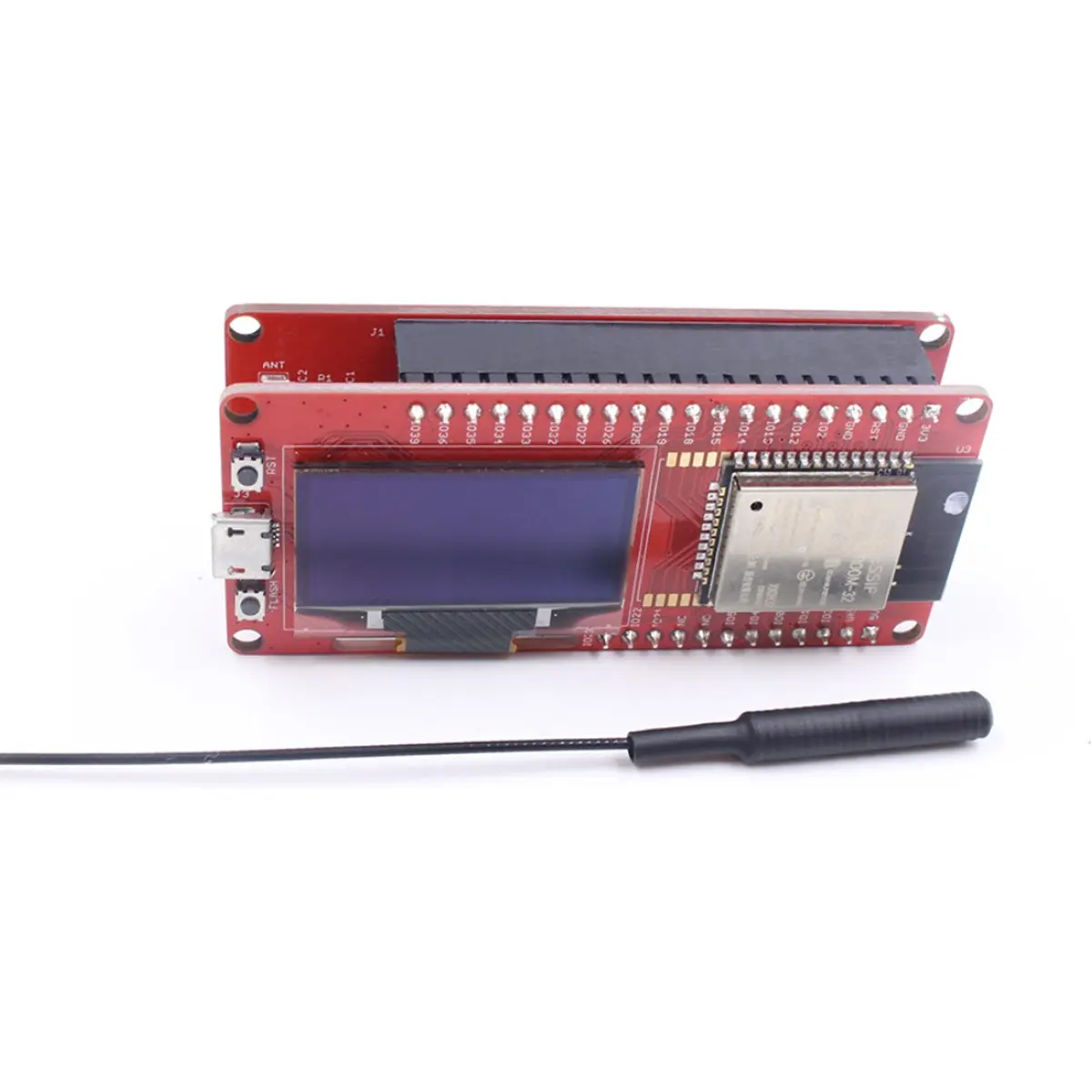

O MaESP ESP32 OLED é um poderoso e genérico módulo MCU Wifi + BLE, programável com MicroPython, mas é compatível com muitas outras plataformas, incluindo Arduino.
ESPECIFICAÇÕES:
◾ Módulo ESP32-WROVER-B (16MB)
◾ CPU: ESP32-D0WDQ6
◾ Frequência do relógio da CPU: 80MHz~240MHz
◾ Tensão de funcionamento: 2.3 V ~ 3.6 V
◾ Corrente de funcionamento média: 80 mA
◾ Corrente mínima da fonte: 500 mA
◾ WiFi: 802.11 b/g/n (802.11n up to 150 Mbps)
◾ Bluetooth: v4.2 BR/EDR e BLE
◾ Bluetooth Audio: CVSD e SBC
◾ Frequência de rádio: 2412~2484MHz
◾ SRAM: 520KB
◾ GPIO: 24
◾ GPIO para Flash/PSRAM: 6,7,8,9,10,11/16,17
◾ PSRAM: 8 MB
◾ Flash: 16 MB
◾ OLED: 1.3" SSD1306/SSD1315
◾ Temperatura de funcionamento: -40°C ~ 85°C
◾ Periféricos:
- Sensores tácteis capacitivos,
- sensores Hall,
- interface de cartão SD,
- Ethernet,
- SPI de alta velocidade,
- UART,
- I²S e I²C,
- SDIO,
- LED PWM,
- Motor PWM,
- IR,
- contador de impulsos,
- GPIO,
- ADC,
- DAC
NOTA: o ESP32-WROVER possui menos dois GPIOs do que o ESP32-WROOM, mas, em contrapartida, possui memória PSRAM (8MB) e também tem mais memória Flash (16 em vez de 4MB).
