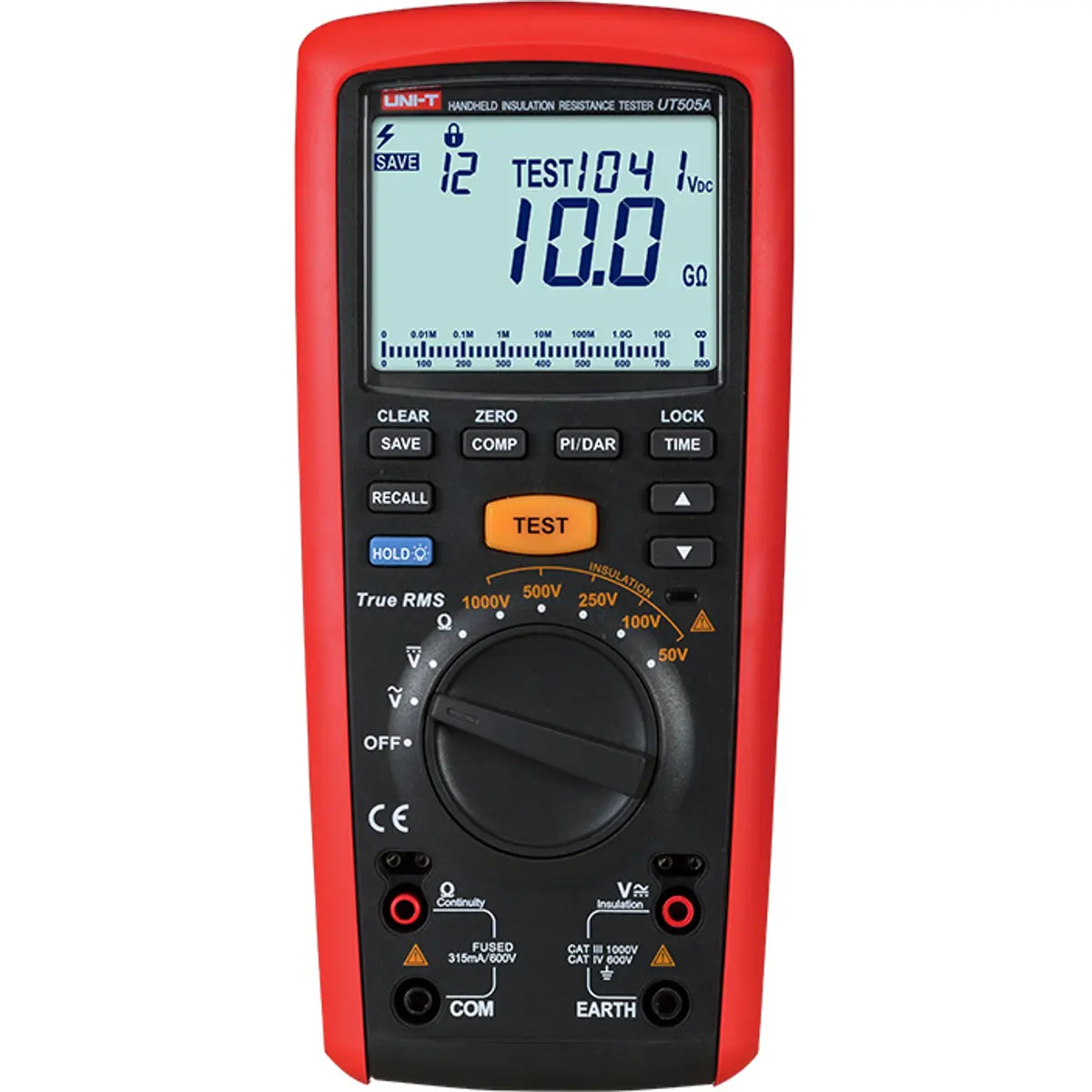

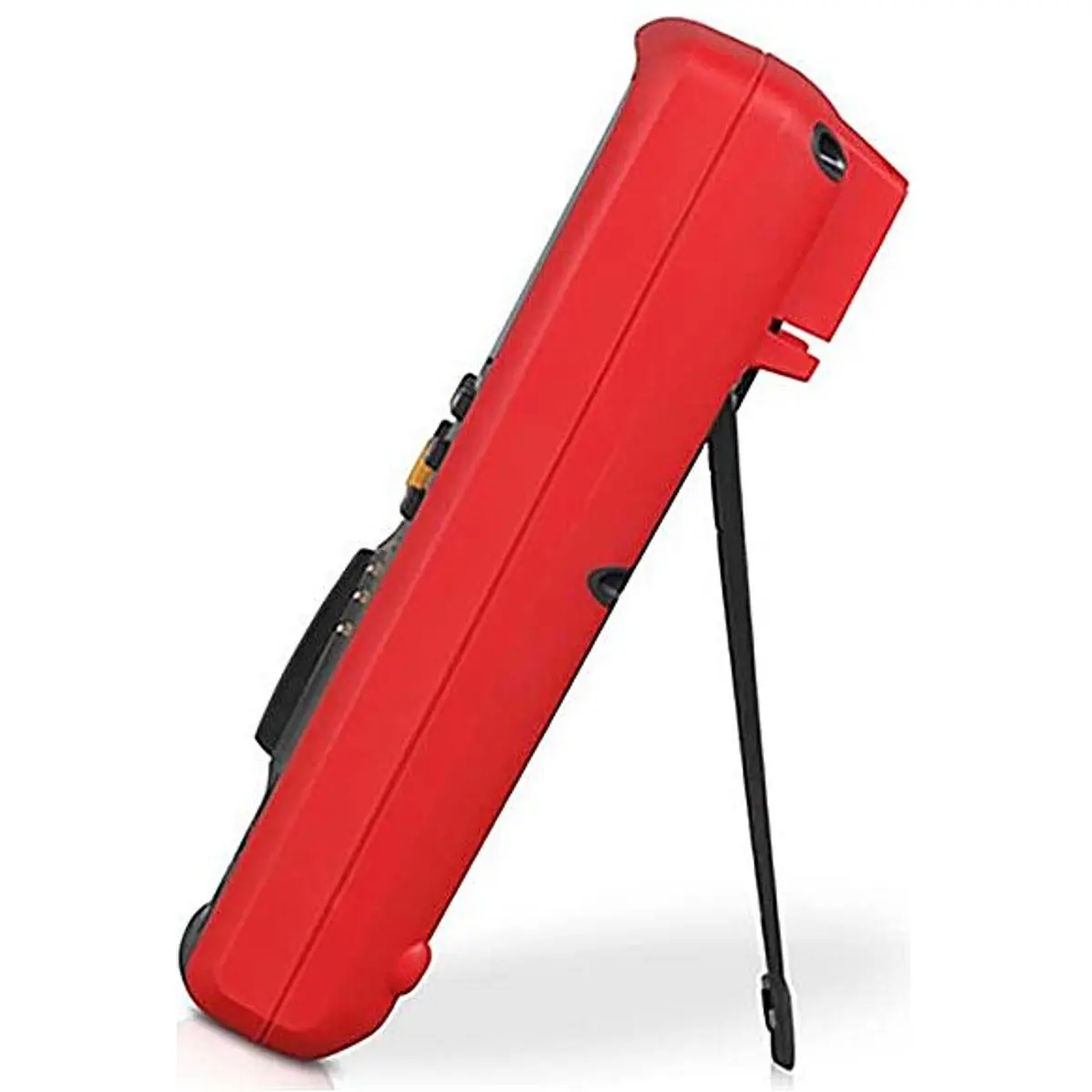

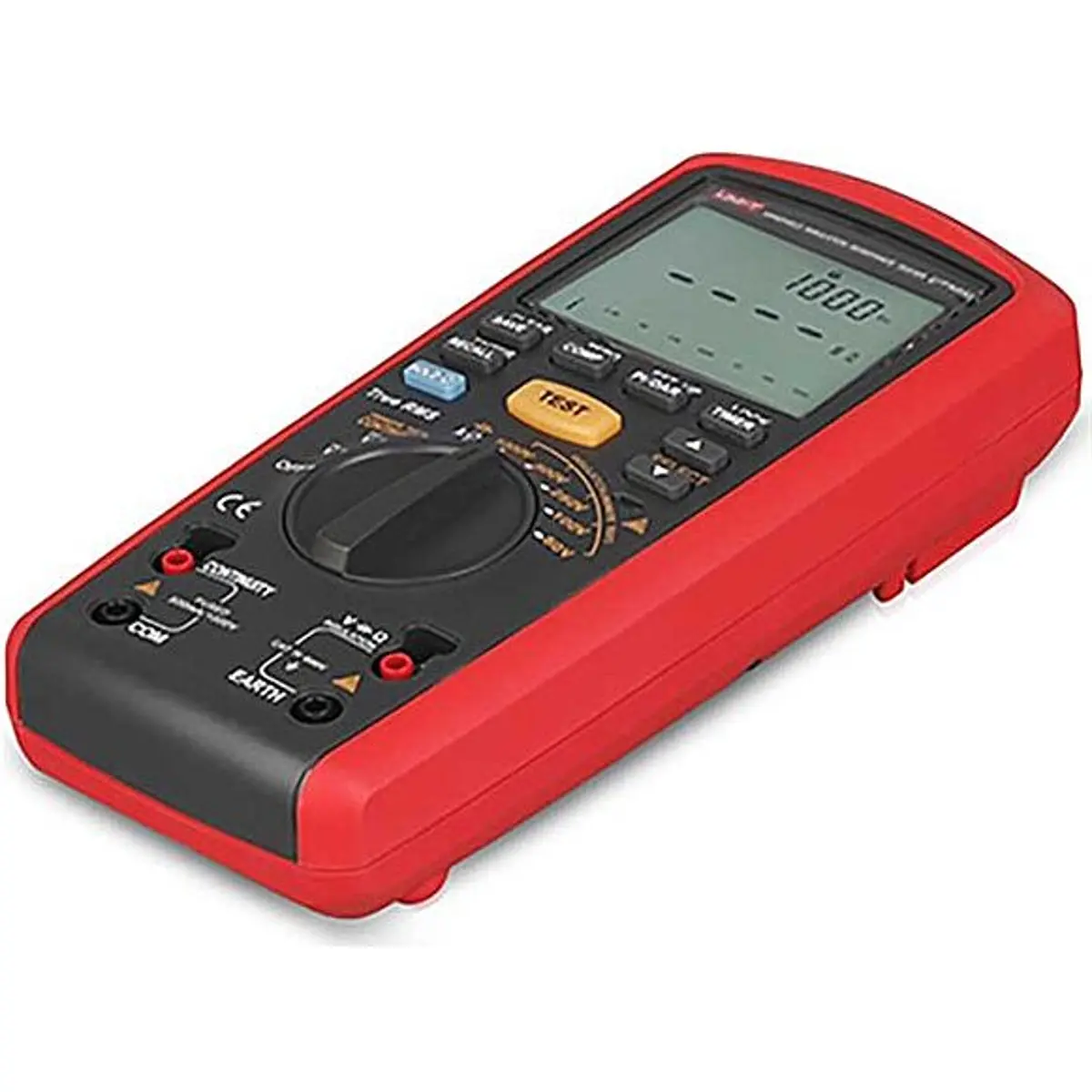

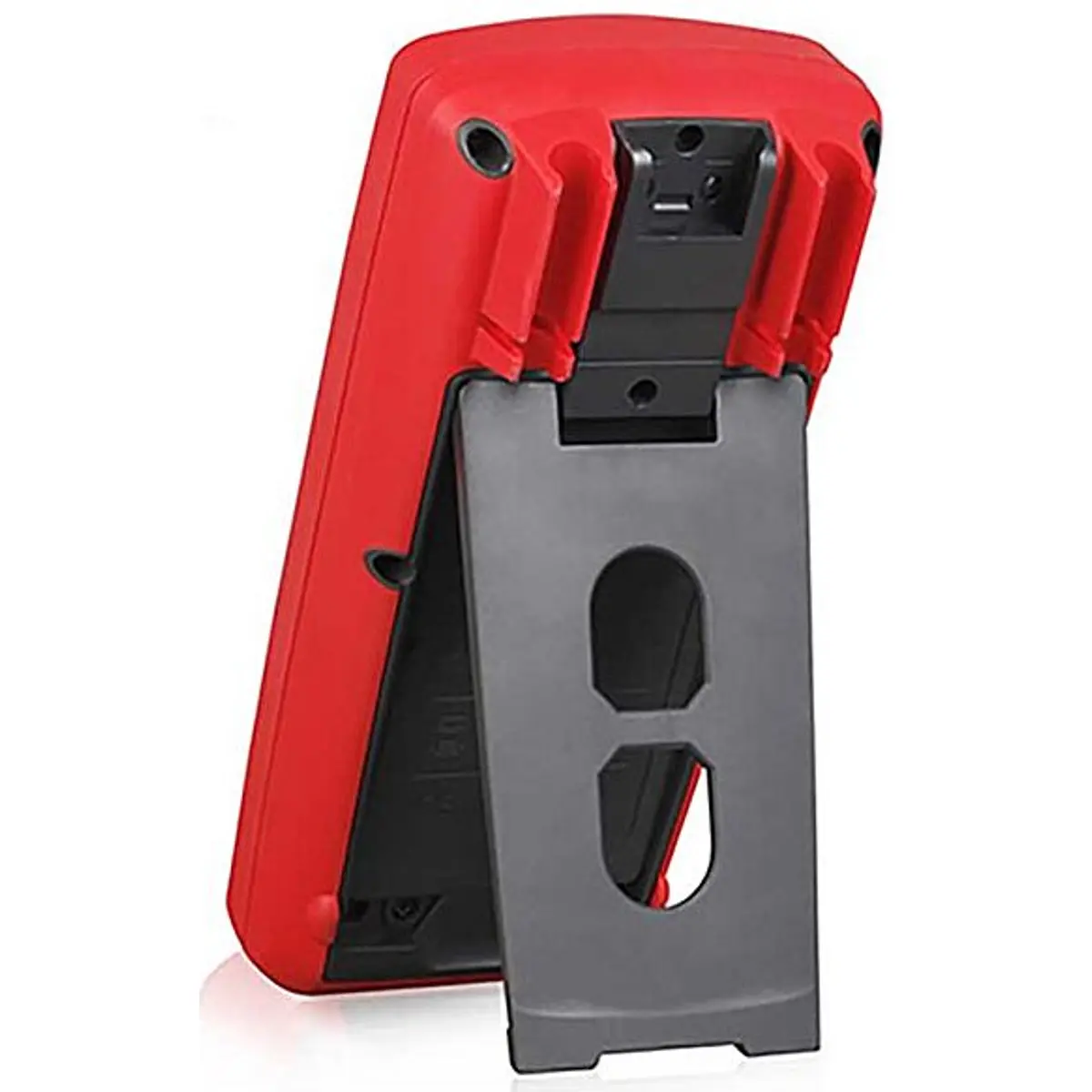

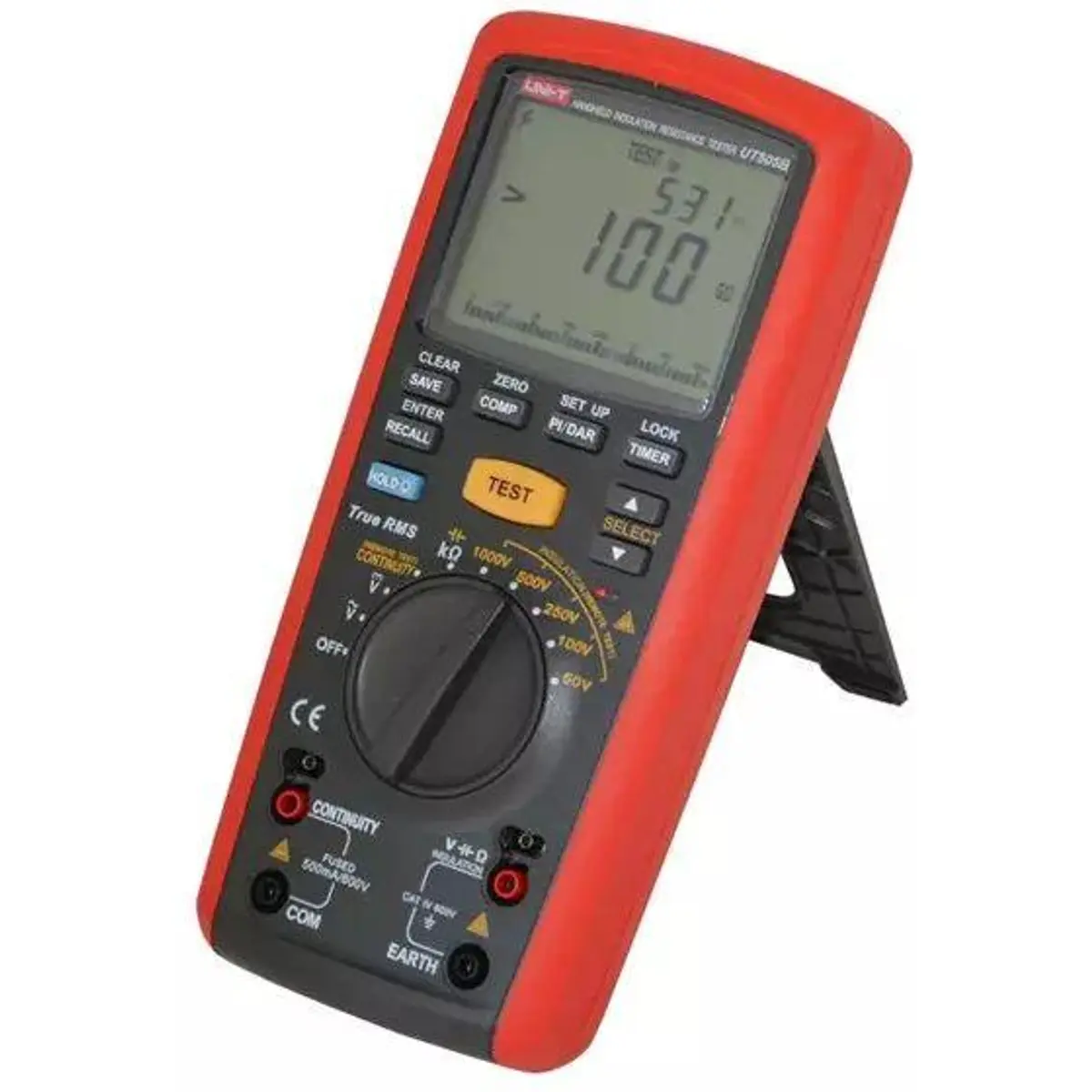

Testador de resistência de isolamento portátil UNI-T UT505B
O UT505 pode ser usado em testes de resistência de isolamento de diversos dispositivos: motores, cabos, transformadores, interruptores, etc.
Com alto desempenho num corpo pequeno e elegante, é adequado para técnicos de inspeção e cumpre várias normas.
CARACTERÍSTICAS:
- True RMS
- Tensão de teste 50V a 1000V
- Descarga automática do circuito após a medição da resistência do isolamento
- Comutação automática de escalas
- Retenção da leitura (Hold)
- Display LCD com Luz de fundo
- Desligamento automático (Auto Power Off)
- Alarme de saída de alta tensão
- Armazenamento de dados (99 medições)
- Teste de condutividade acústica (toque)
- Indicação de bateria fraca
- Possibilidade de medições com comparação
- Inclui medição PI/Timing
- Absorção dielétrica (DAR) 60s / 15s e 60s / 30s
- CATIII 1000V, CATIV 600V
- Normas IEC 61557: 61557-1: 2007; 61557-2: 2007; 61557-4: 2007
- Corrente de carga de 1mA na medição de resistência de isolamento e corrente de curto-circuito <2mA;
ESCALAS DE MEDIÇÃO:
◾ Resistência de isolamento:
Tensão de teste = 50V:
- 0,1MΩ ~ 50,0MΩ ± (3% + 5)
- 50MΩ ~ 1GΩ ± (3% + 5)
Tensão de teste = 100V:
- 1GΩ ~ 10GΩ ± (10% + 3)
- 0,1MΩ ~ 100,0MΩ ± (3% + 3)
- 100MΩ ~ 1GΩ ± (3%+3)
Tensão de teste = 250V:
- 1GΩ ~ 20GΩ ± (10%+3)
- 0,01MΩ ~ 200,0MΩ ± (1,5% + 5)
- 200MΩ ~ 1GΩ ± (1.5%+5)
Tensão de teste = 500V:
- 1GΩ ~ 50GΩ ± (10% + 3)
- 0,01MΩ ~ 500MΩ ± (1,5% + 5)
- 500MΩ ~ 1GΩ ± (1.5% + 5)
Tensão de teste = 1000V:
- 1GΩ ~ 100GΩ ± (10% + 3)
- 0,1MΩ ~ 2000MΩ ± (1,5% + 5)
- 2GΩ ~ 9,9GΩ ± (10% + 5)
- 10GΩ ~ 20,0GΩ ± (20% + 5)
◾ Resistências baixas: 0,01Ω ~ 100Ω ± (1,5% + 3) a 5,0V /> 200mA/20mA opcional
◾ Tensão DC: 0-600V ± (2% + 3)
◾ Tensão AC: 0-600V (45Hz ~ 1kHz) ± (1.5% + 5)
CARACTERÍSTICAS GERAIS:
- Verificação automática do fusível
- Visualização máxima: 5999
- Alimentação: 6 pilhas alcalinas de 1.5V (LR6)
- Dimensões do visor: 78 x 59mm
- Peso: 630 g
- Dimensões: 103 x 225 x 59mm

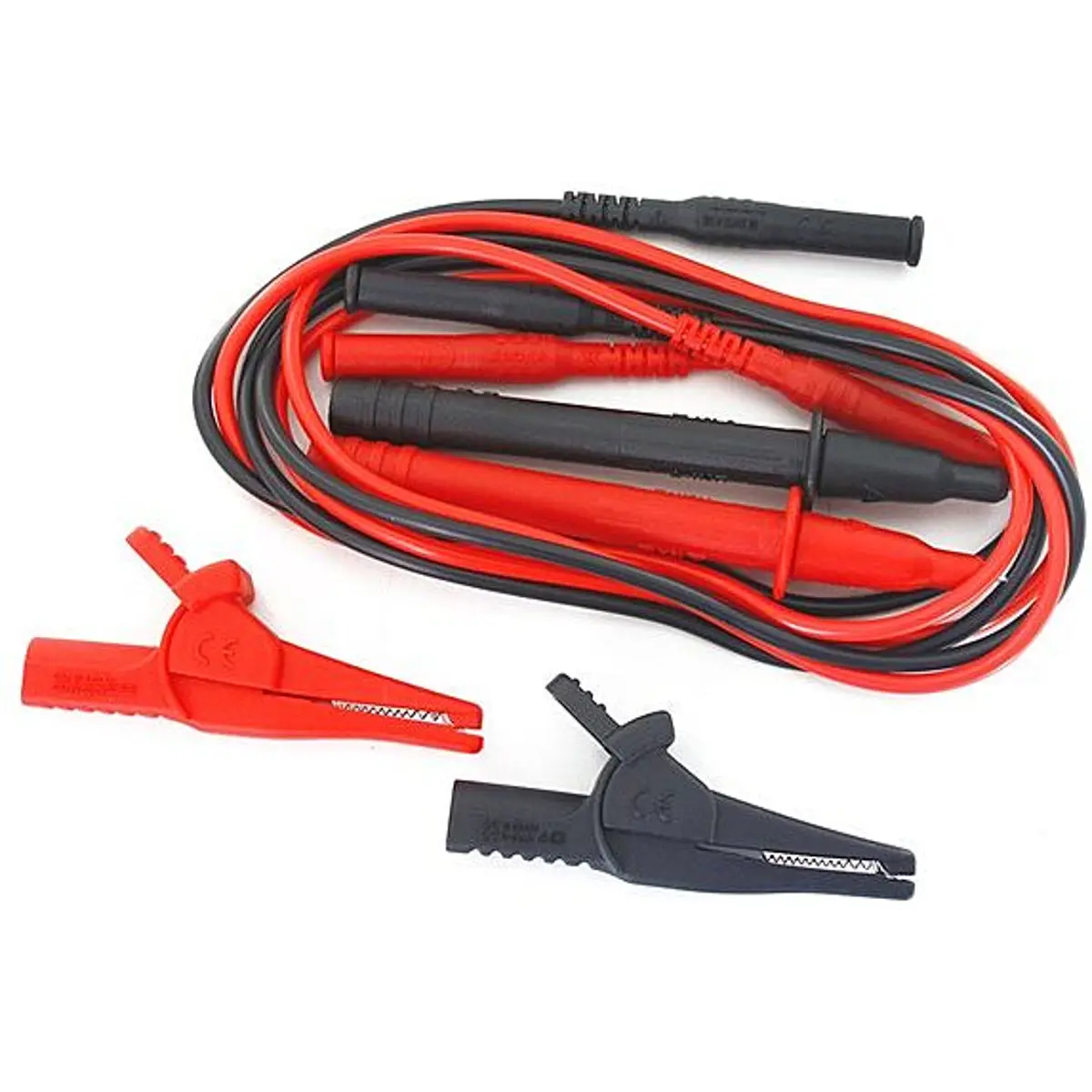

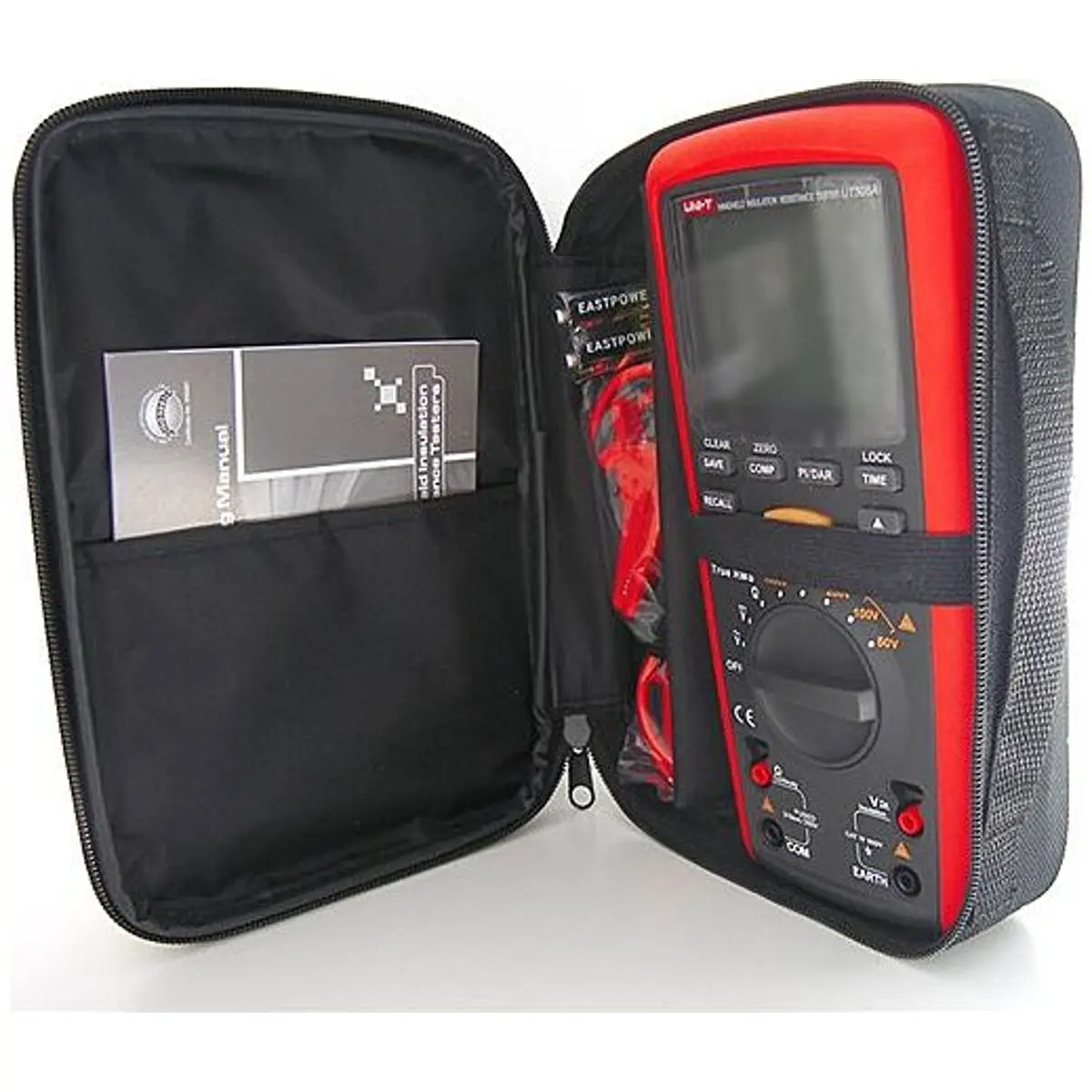

- Acessórios: pontas de prova, pinças de crocodilo, pilhas, manual inglês e checo, estojo
