As placas de desenvolvimento da série XIAO da Seeed Studio, são diminutas, literalmente do tamanho de um polegar, e partilham uma estrutura de hardware semelhante.

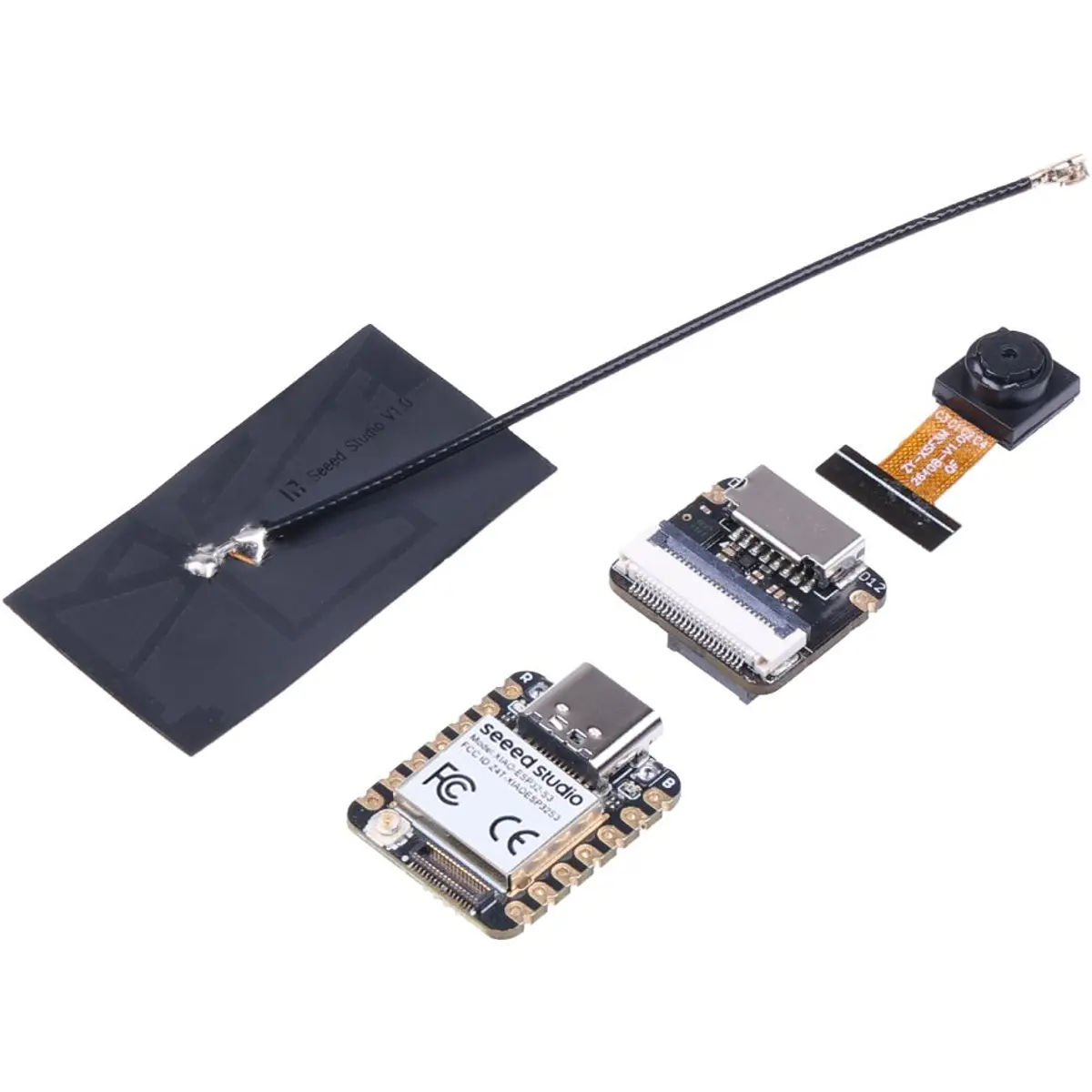

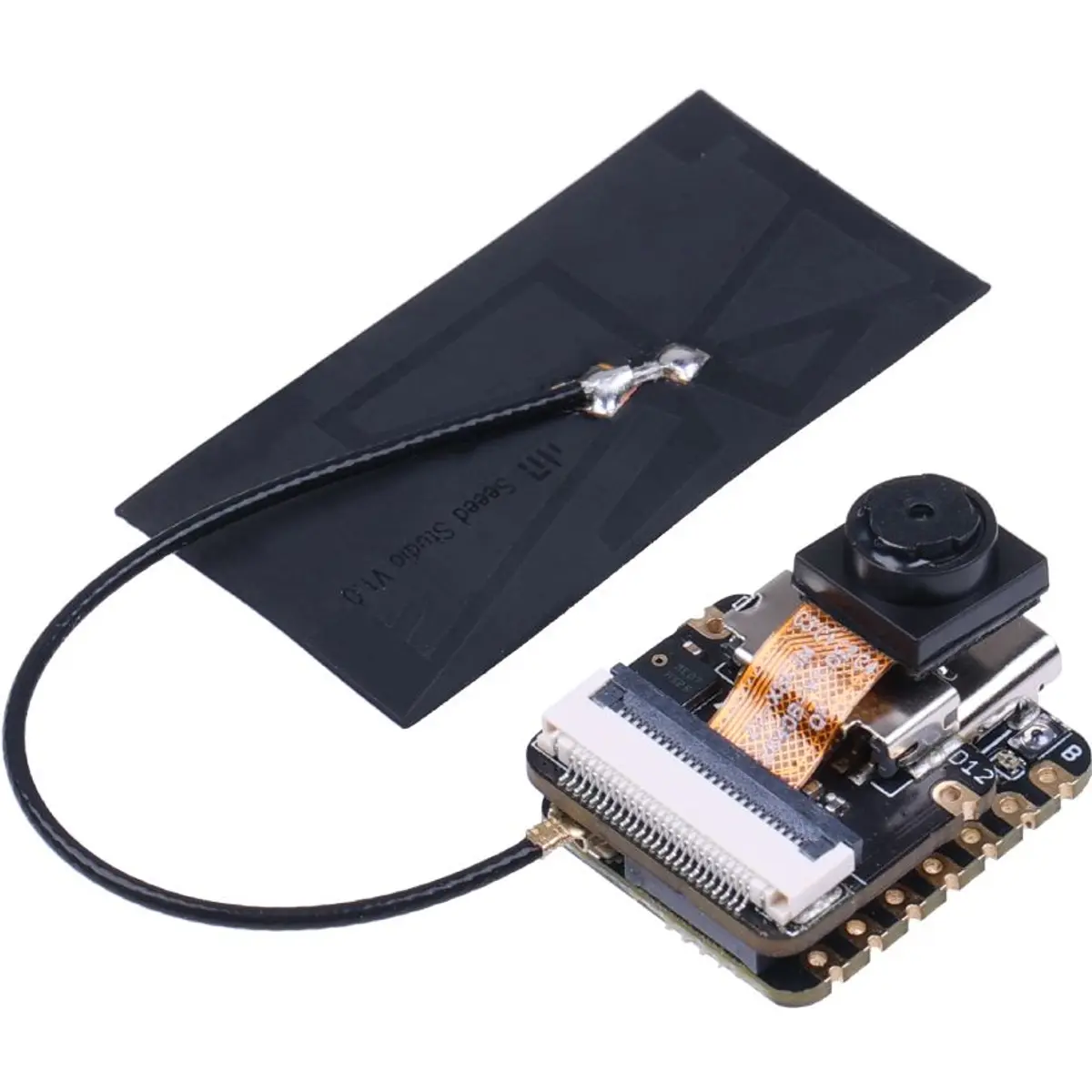

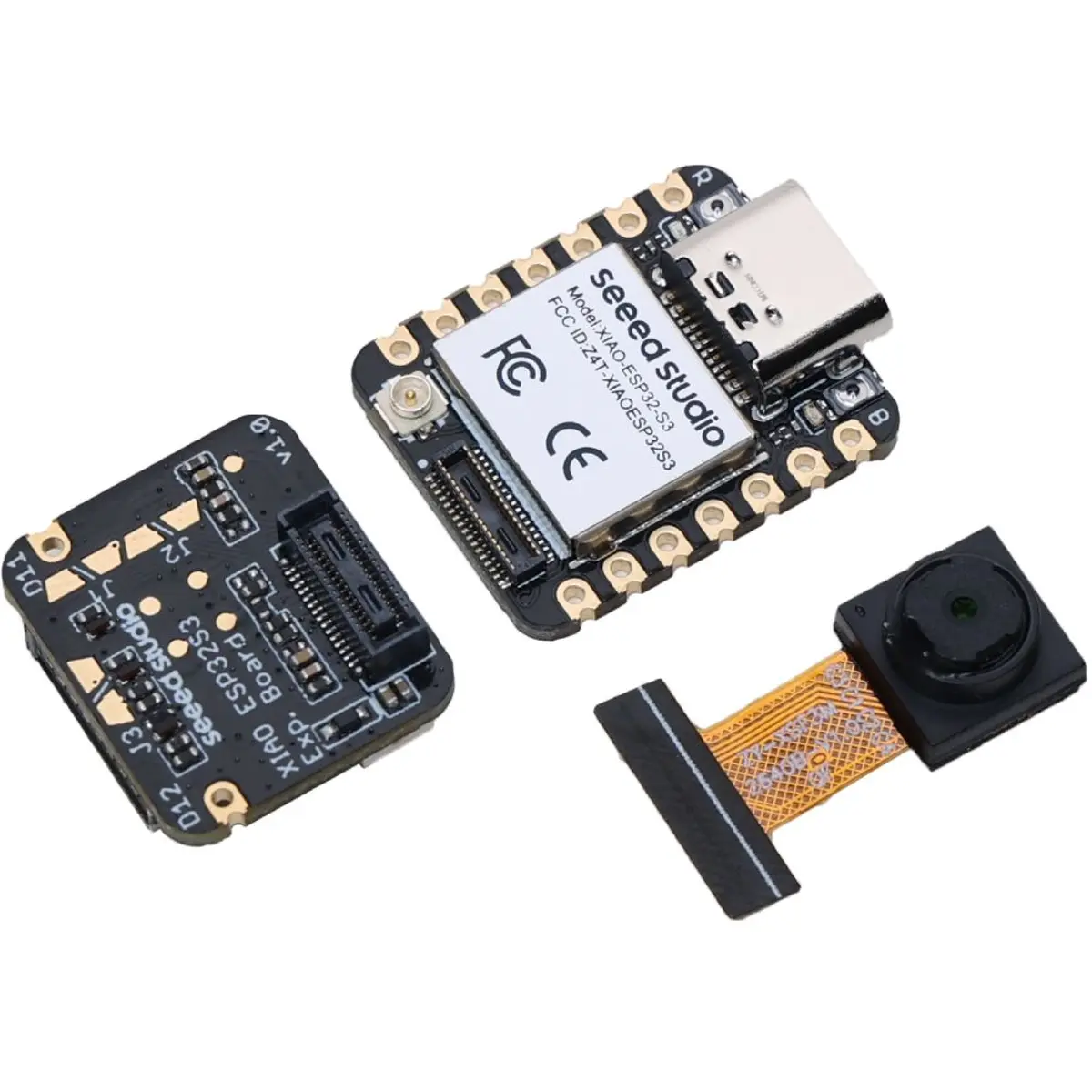

O Seeed Studio XIAO ESP32S3 Sense integra um sensor de câmara, um microfone digital e suporte para cartão SD. Combinando o poder de processamento de ML integrado e a capacidade fotográfica, esta placa de desenvolvimento pode uma excelente ferramenta para começar a trabalhar com Machine Learning nas áreas de Visão Computacional e Processamento de Voz.
Para além disso, possui WiFi, Bluetooth 5.0, uma interface rica e circuito de carregamento para uma bateria de Lítio.
Características
● Placa MCU potente: Incorpora o chip processador Xtensa ESP32S3 de 32 bits, dual-core, funcionando até 240 MHz, com várias portas I/O de desenvolvimento, compatível com Arduino / MicroPython.

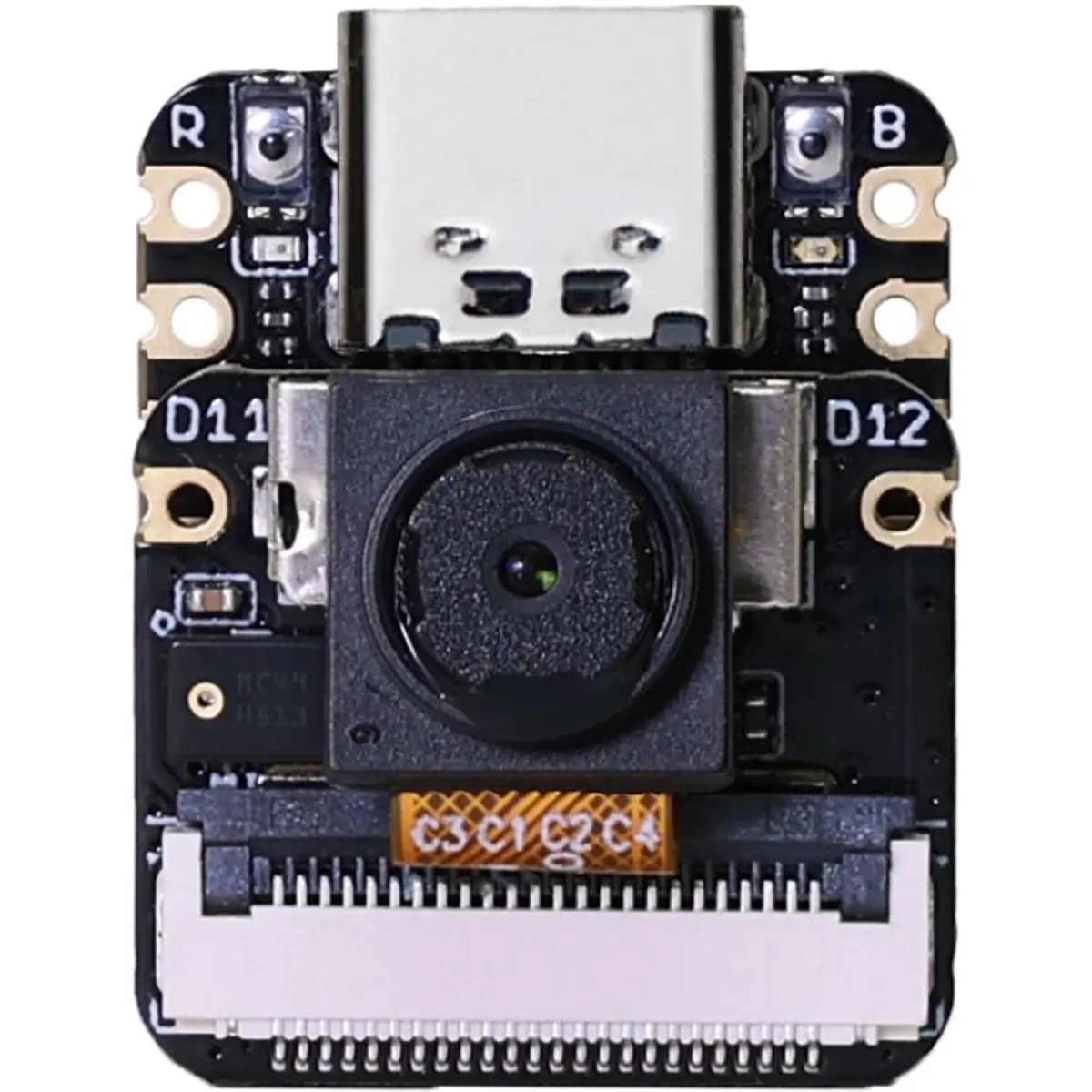

● Funcionalidades avançadas: Sensor de câmara destacável OV2640 com resolução de 1600x1200, compatível com o sensor de câmara OV5640 e integrando microfone digital adicional.
● Grande memória para mais possibilidades: Oferece 8 MB de PSRAM e 8 MB de FLASH, suportando ranhura para cartão SD para memória FAT externa de 32 GB.

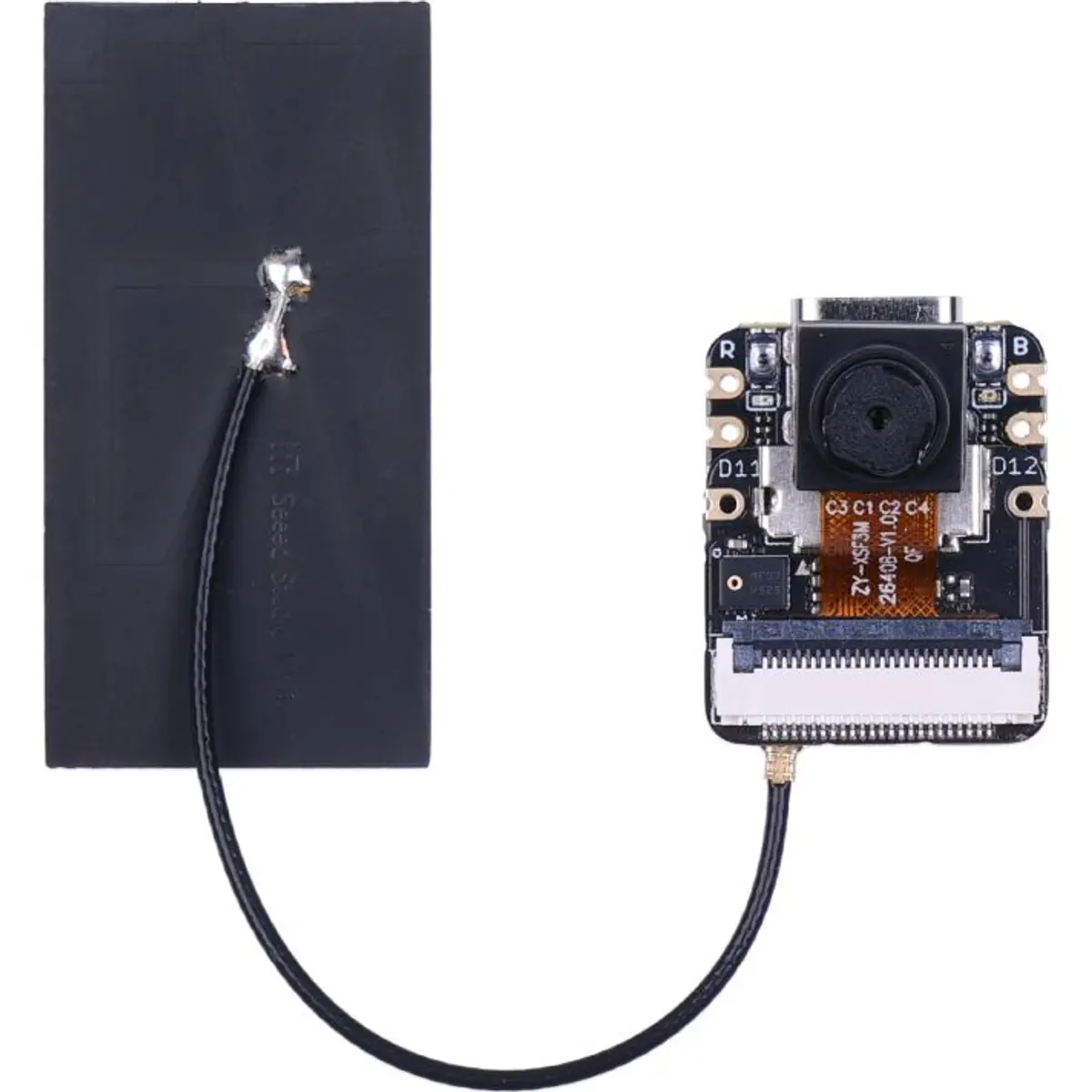

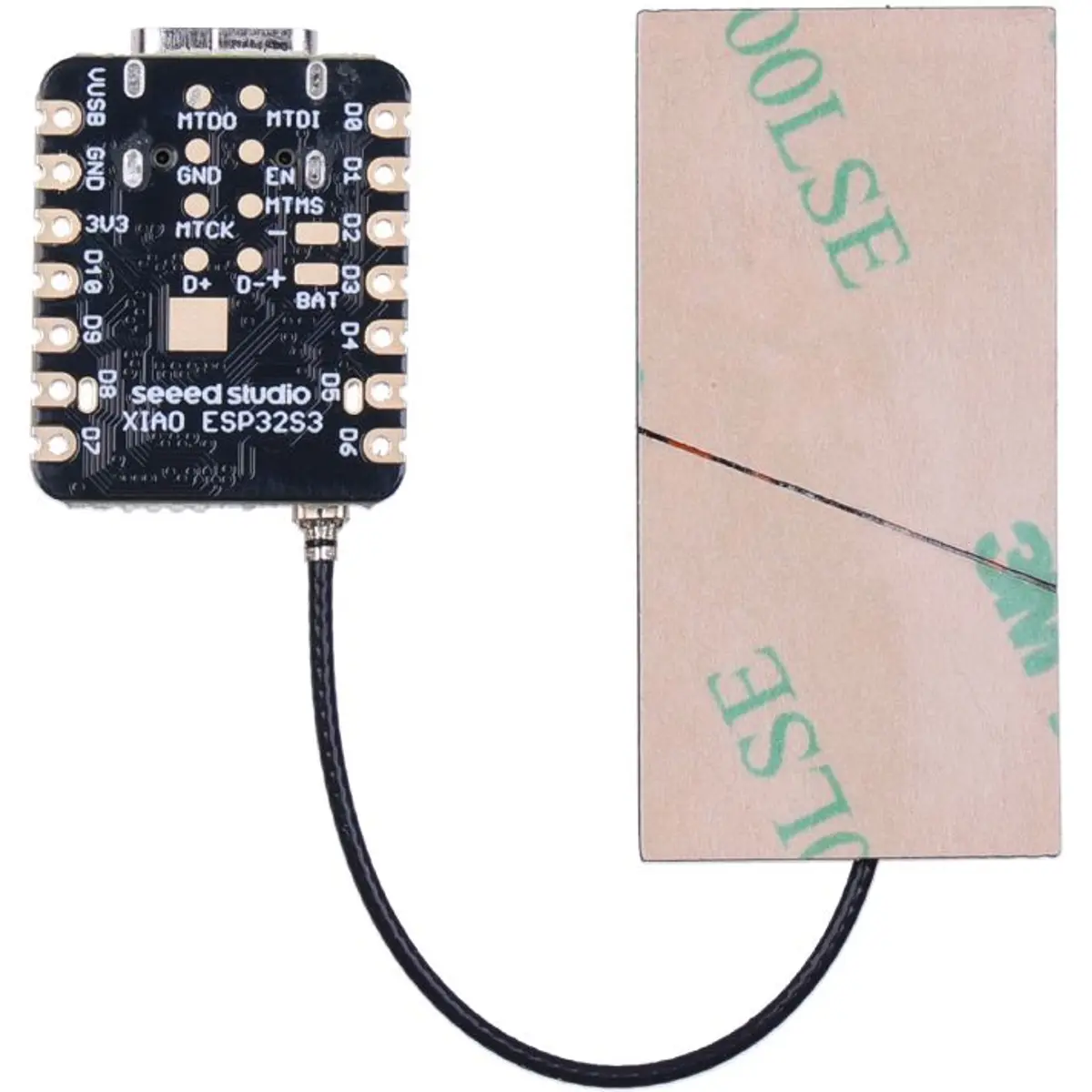

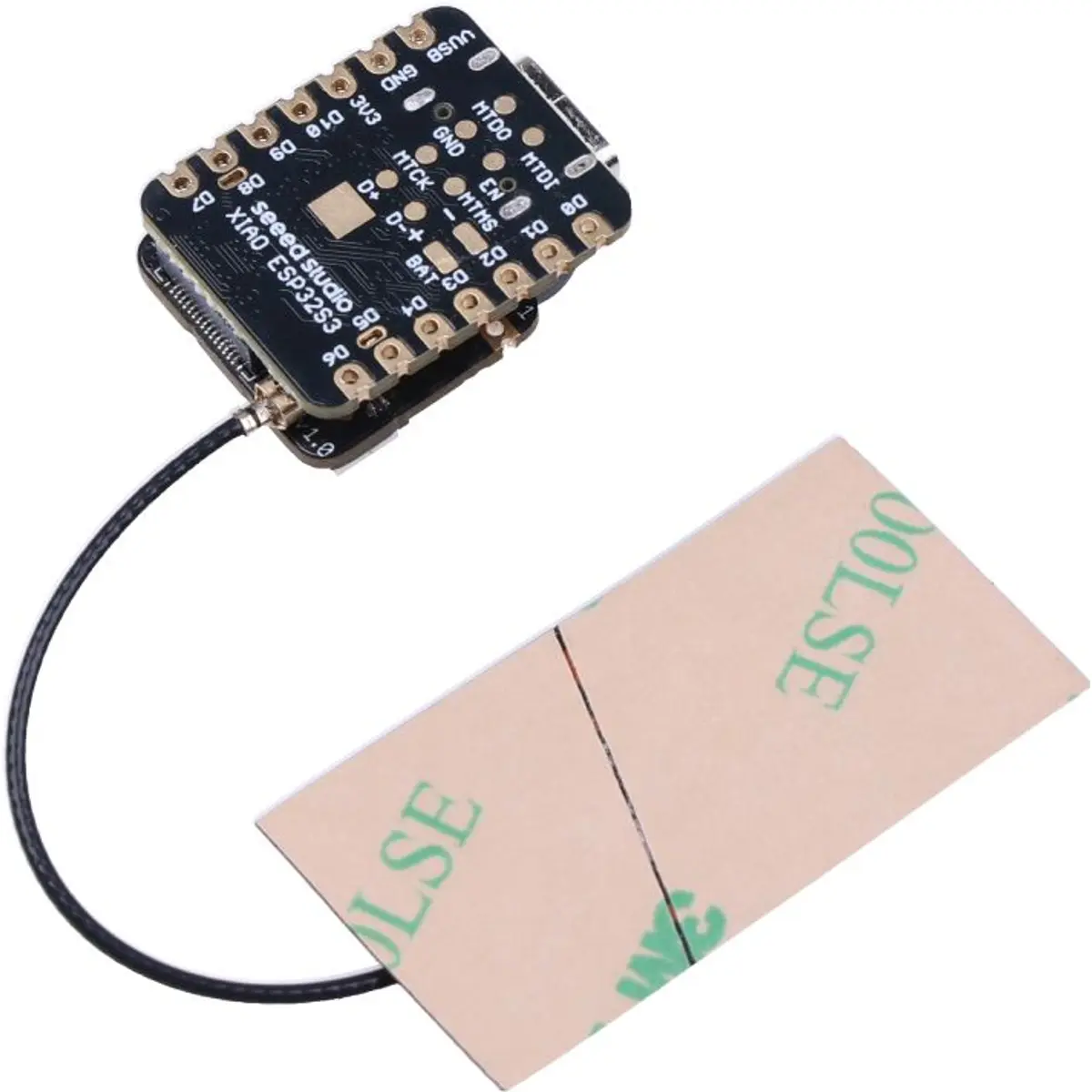

● Excelente desempenho RF: Suporta comunicação sem fios dupla, com BLE e Wi-Fi a 2.4 GHz, suporta comunicação remota a mais de 100m quando ligado a uma antena U.FL.
● Design compacto do tamanho do polegar: 21 x 17,5 mm, adotando o formato clássico da XIAO, adequado para projetos com espaço limitado, como dispositivos portáteis.
Aplicações
◾ Processamento de imagem
◾ Reconhecimento de fala
◾ Monitorização de vídeo
◾ Dispositivos vestíveis
◾ Casas inteligentes
◾ Monitorização da saúde
◾ Educação
◾ Low-Power (LP) networking
◾ Prototipagem rápida
ESPECIFICAÇÕES
◾ Processador:
- ESP32-S3R8 Xtensa LX7 dual-core
- processador de 32 bits
- velocidade até 240 MHZ
◾ Wireless:
- Subsistema Wi-Fi completo de 2.4 GHz
- BLE: Bluetooth 5.0, Bluetooth mesh
◾ Sensores embutidos:
- sensor de câmara oV2640 para 1600*1200
- microfone digital
◾ Memória:
- 8M PSRAM e 8MB de Flash on-chip
- Slot de cartão SD on-board (suporta FAT de 32 GB)

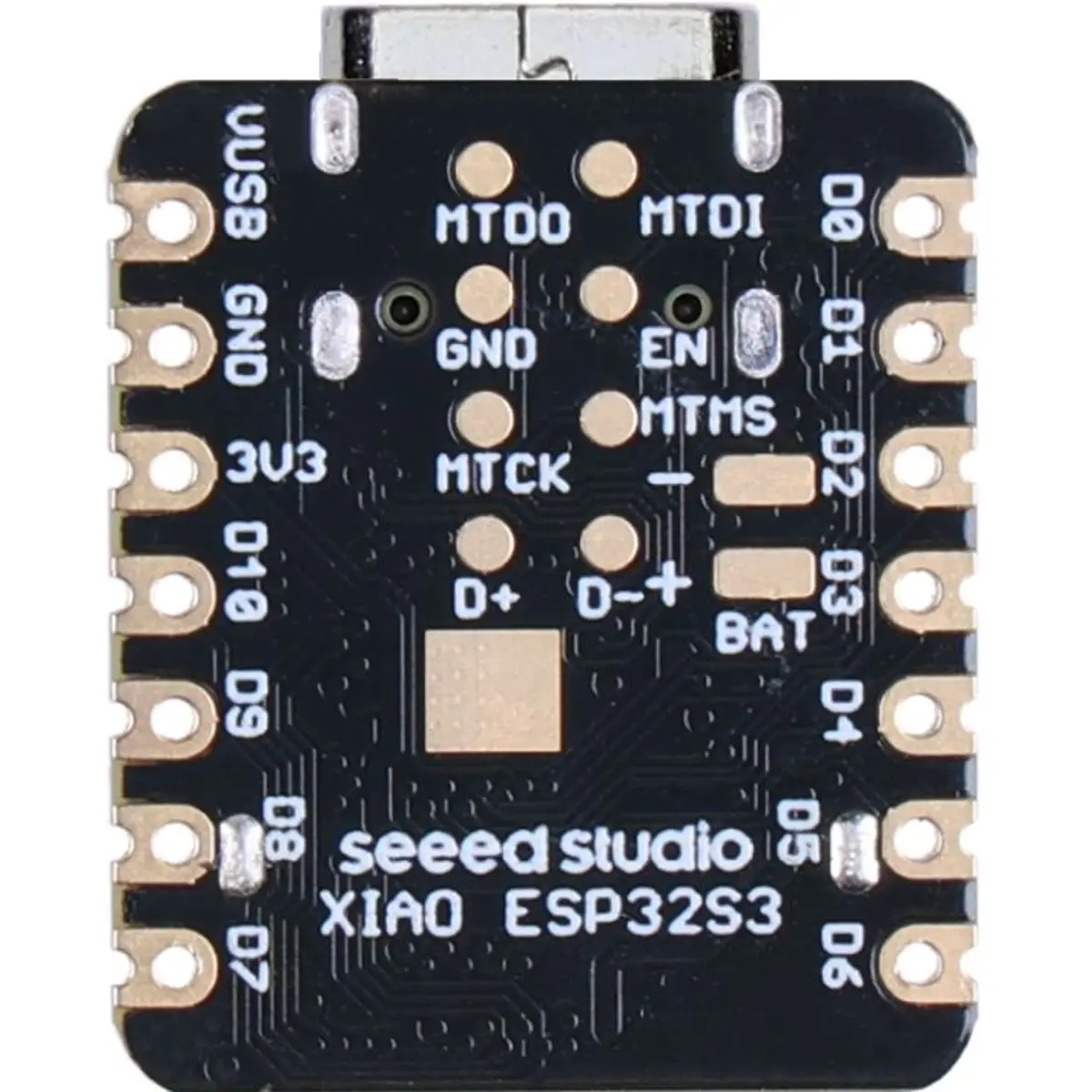

◾ Interface:
- 1x UART,1x lIC,1x lIS,1x SPI,11x GPIOs (PWM),9xADC,
- 1x LED de utilizador, 1x LED de carga,
- 1x conector B2B (com 2 GPIOs adicionais)
- 1x botão Reset, 1x botão de inicialização
◾ Alimentação
- Tensão de entrada
· USB-C: 5V
· BAT: 4.2V
- Corrente (pronto a funcionar):
· USBC-C: 5V / 38,3mA
· BAT: 3,8V / 43,2mA (com placa de expansão)
- Webcam (Web app):
· Consumo médio de energia USB-C: 5V/ 138mA
· Momento fotográfico USB-C: 5V/ 341mA
· Consumo médio de energia Bateria: 3,8V/ 154mA
· Momento da foto Bateria: 3,8V/ 304mA
- Gravação de microfone e gravação de cartão SD:
· Consumo médio de energia USB-C: 5V/ 46,5mA
· Consumo de energia de pico USB-C: 5V/ 89,6mA
· Consumo médio de energia Bateria: 3,8V/ 54,4mA
· Consumo de energia de pico Bateria: 3,8V/ 108mA
- Corrente de carregamento da bateria: 100mA
- Modo de baixo consumo de energia (Fornecimento de energia: 3,8 V):
· Modem em modo de suspensão: ~44mA
· Sono leve: ~ 5mA
· Sono Profundo: ~3mA
- Consumo de energia com Wi-Fi ativado: ~ 110 mA (com placa de expansão)
- Consumo de energia com BLE ativado: ~ 102 mA (com placa de expansão)
◾ Temperatura de funcionamento: -40°C ~65°C
◾ Dimensões: 21 x 17,5 x 15 mm (com placa de expansão)
Observação:
Existem dois GPIO adicionais na placa do sensor da câmara plug-in que se conectam ao microfone. Se pretender utilizar esses dois IO externos, o microfone não deve ser usado ao mesmo tempo.
