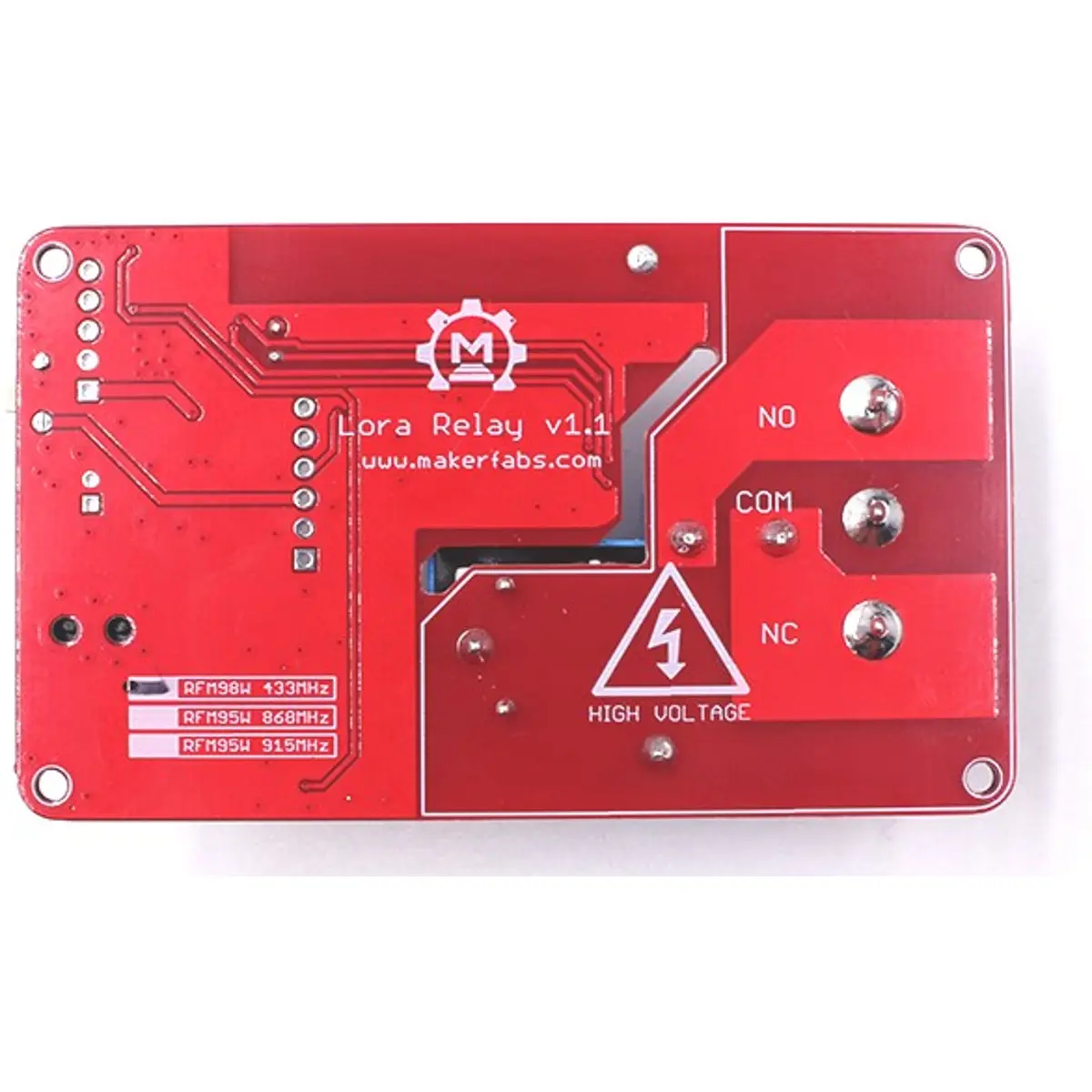

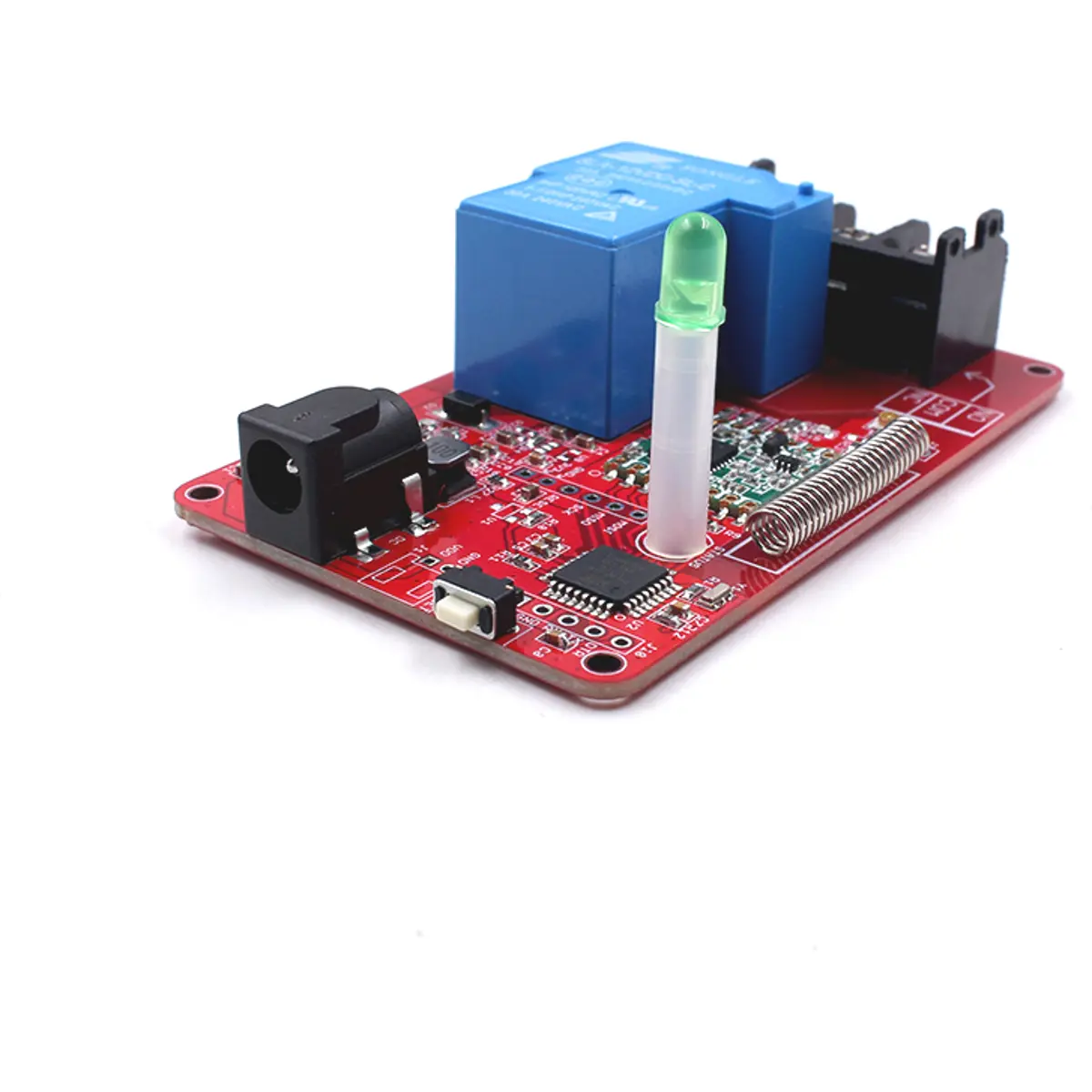

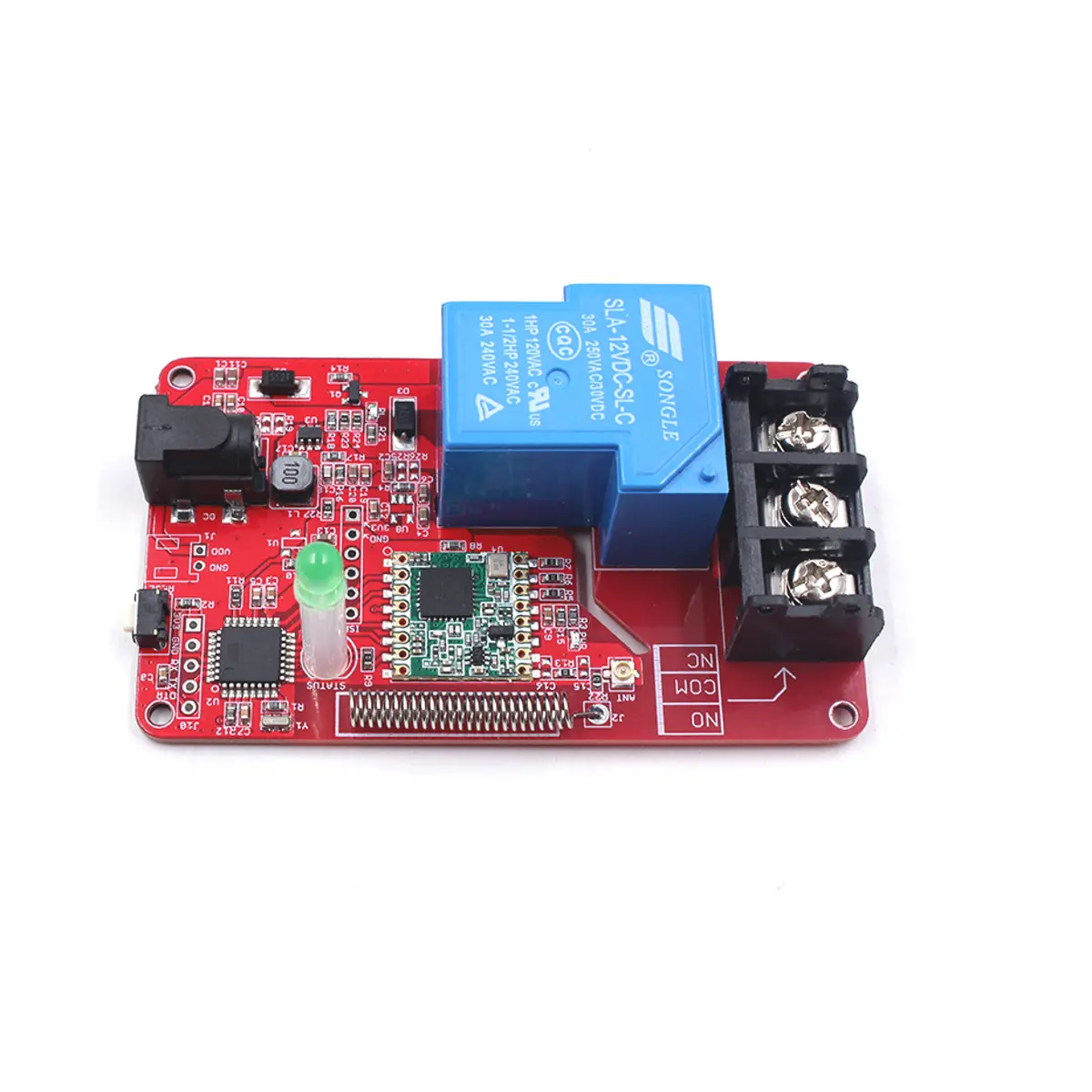

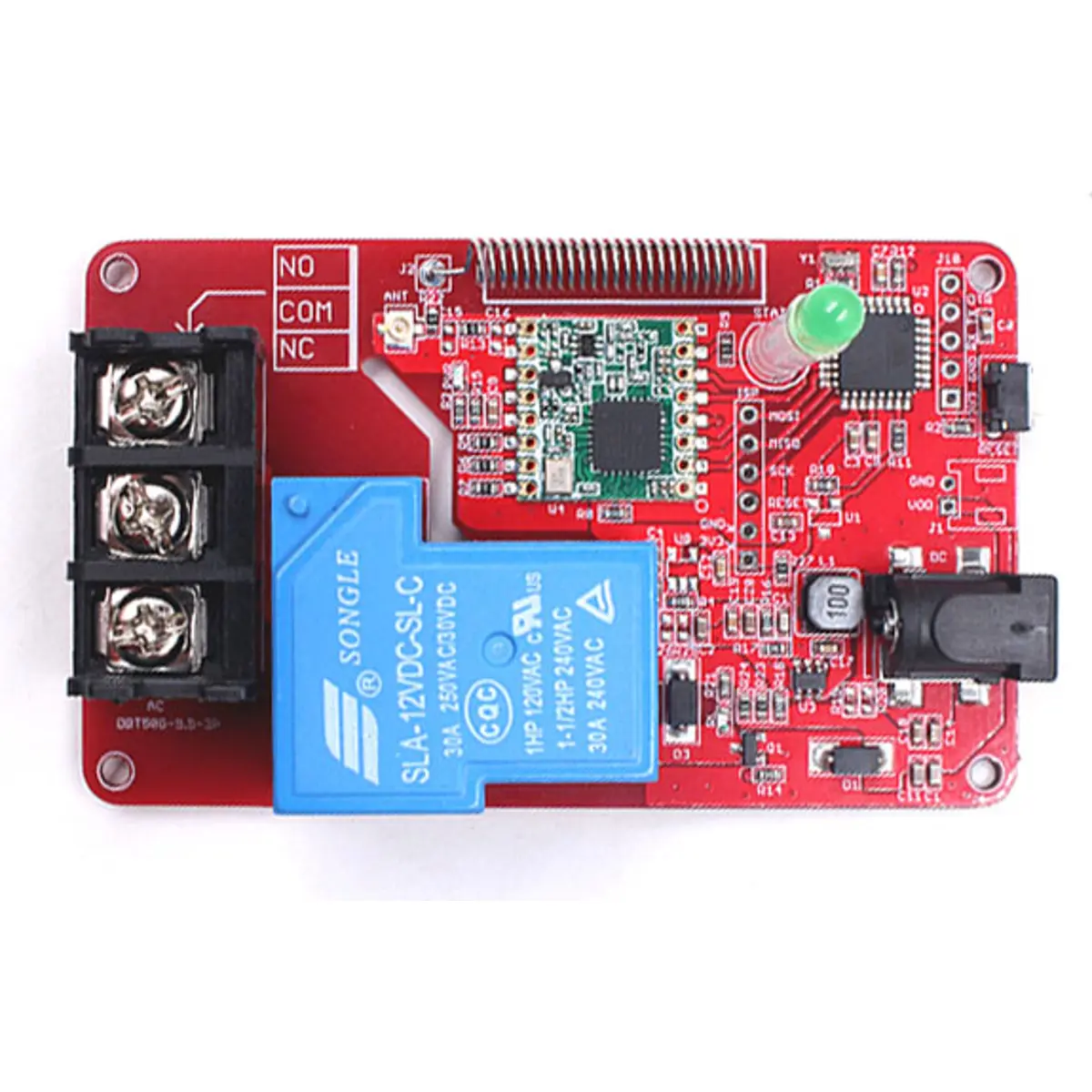

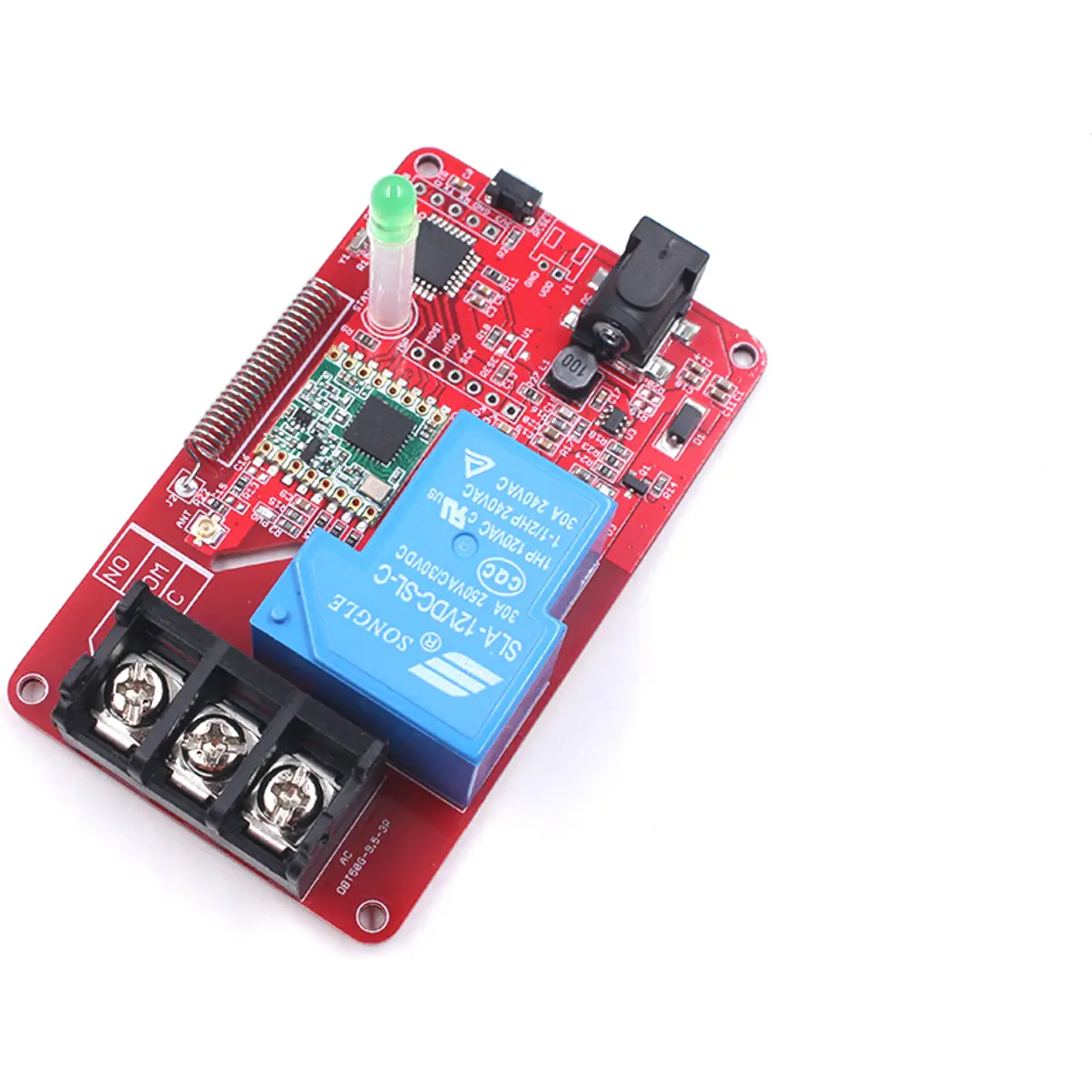

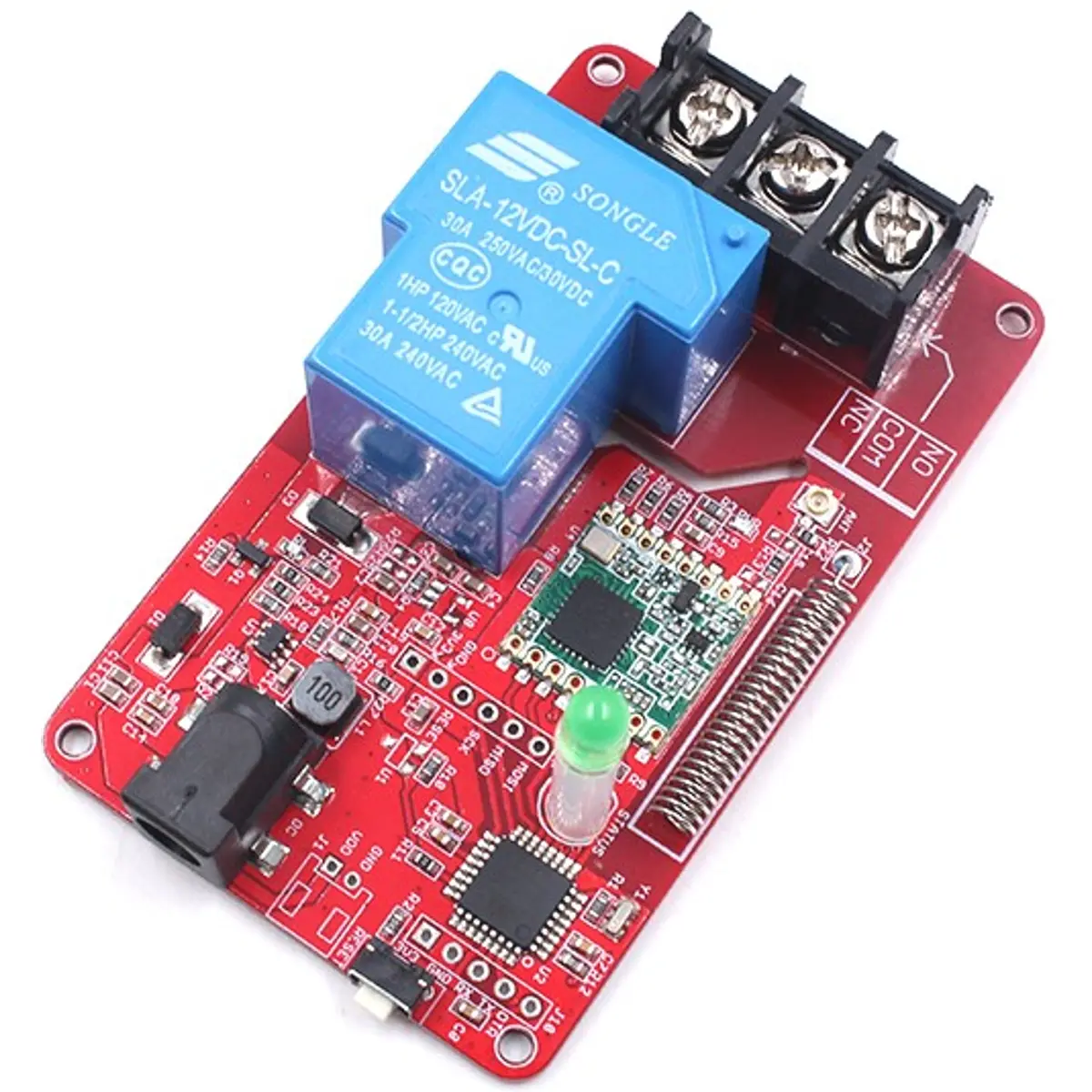

Este módulo de relé LoRa, controlável remotamente, permite a implementação de automatismos em aplicações onde o dispositivo elétrico, que pretende controlar, se encontra a uma grande distância do controlador principal, como por exemplo na agricultura, aquacultura, pecuária, etc.
Este módulo possui 1 relé com contacto SPDT que suporta até 30A e tensões AC de 250V, o que permite controlar motores, atuadores, luzes e muitos outros dispositivos elétricos. A comunicação é feita através de LoRa (de 868MHz); tem um alcance de aproximadamente 4Km e pode ser significativamente estendido se utilizar uma antena externa.
O relé é controlado por um Atmega328P (o mesmo do Arduino Uno) que já possui um bootloader (Arduino Pro Mini) e um sketch de demonstração pré-carregado (Lora Relay V1.1). O microcontroaldor pode ser reprogramado utilizando o Arduino IDE e um conversor USB -> UART. (A Makerfabs recomenda o USB to Serial Converter Arduino Programmer CP2104 ou o CP2102, mas poderá usar outros).
Características:
◾ Transceptor LoRa: RFM98W
◾ Frequência Lora: 868MHz (banda de rádio ISM)
◾ Distância de comunicação LoRa: 4~5km
◾ Microcontrolador: Atmega328P (Atmel® AVR® 8-Bit)
◾ Velocidade do relógio: 20Mhz
◾ Flash: 32Kbytes
◾ RAM: 2KBytes
◾ EEPROM: 1Kbytes
◾ Tipo de contactos do relé: SPDT
◾ Corrente máxima de comutação: 30A
◾ Tensão máxima de comutação: 250VAC
◾ Potência máxima da carga: 7200VA
◾ Tipo de bobina de relé: Sem travamento (monoestável)
◾ Tensão da bobina do relé: 12V
◾ Corrente da bobina do relé: 75mA
◾ Tensão de alimentação: 12V DC
◾ Vida útil mecânica min.: 100000 operações (a 1800 operações/hora)
◾ Gama de temperaturas: -40C to 85C
Nota: A distância máxima de comunicação depende das obstruções, frequência, tipo de antena e outros fatores.
▶ Informação adicional (no site da Makerfabs)
Exemplo de reprogramação do relé LoRa usando um conversor USB-to-UART (CP2102):
