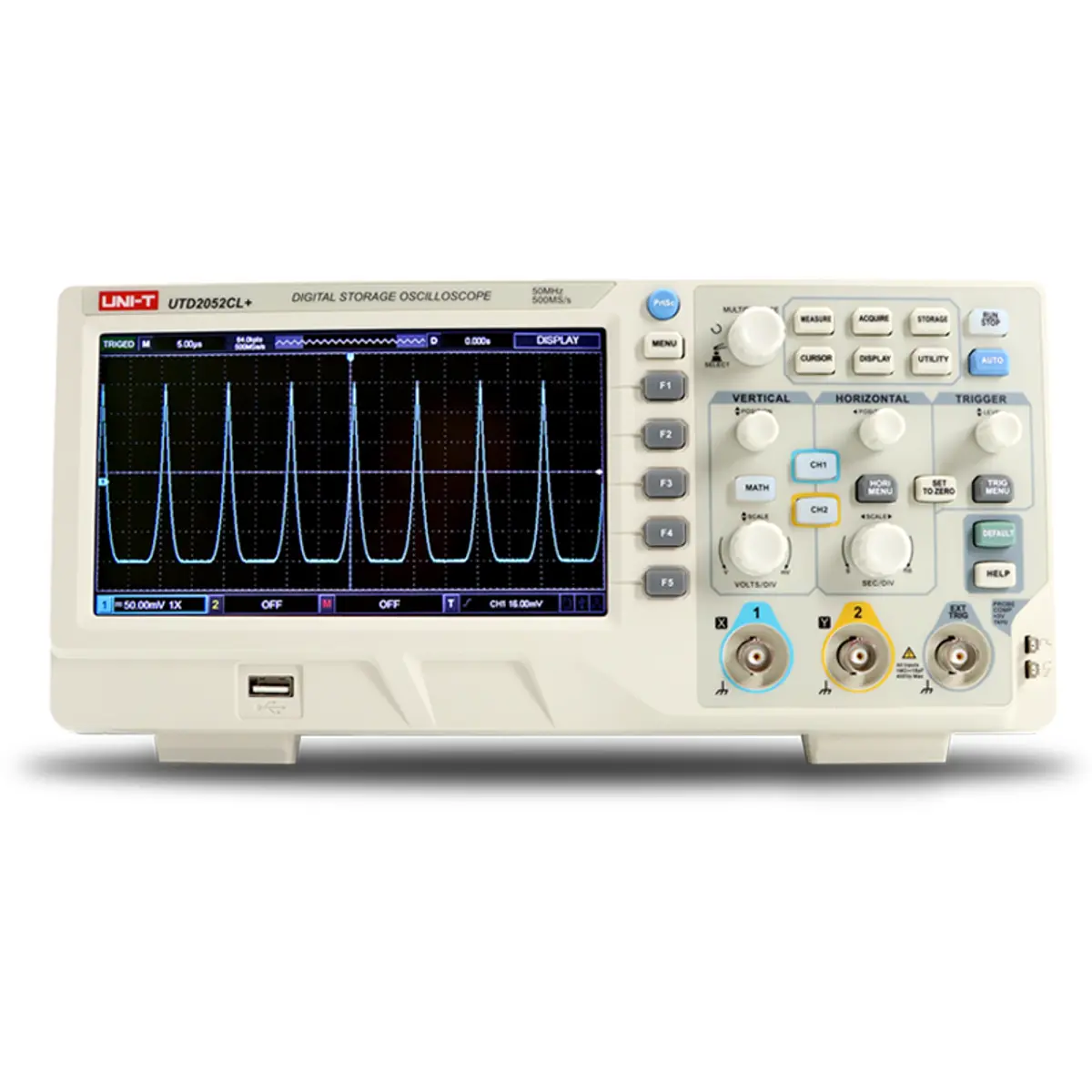

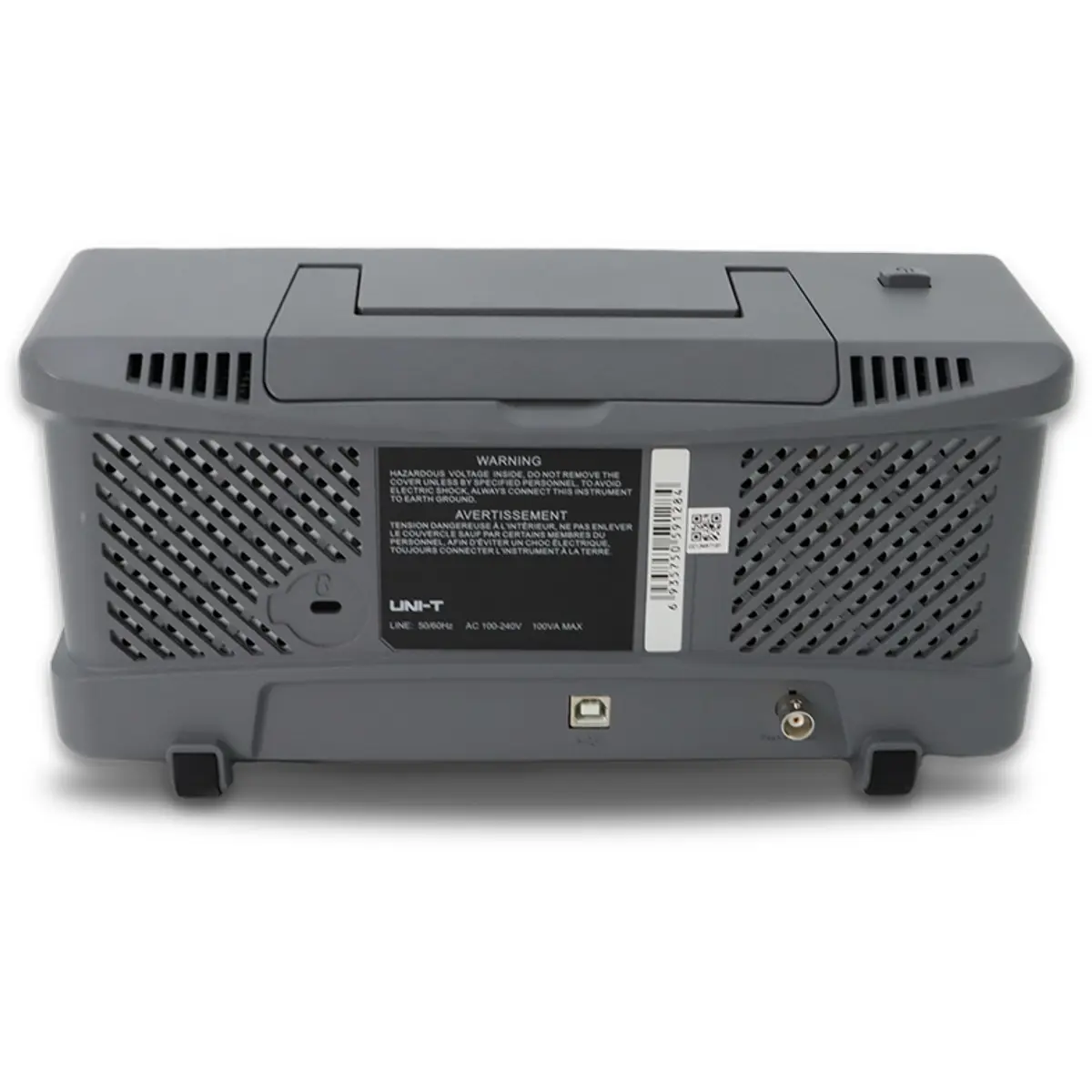

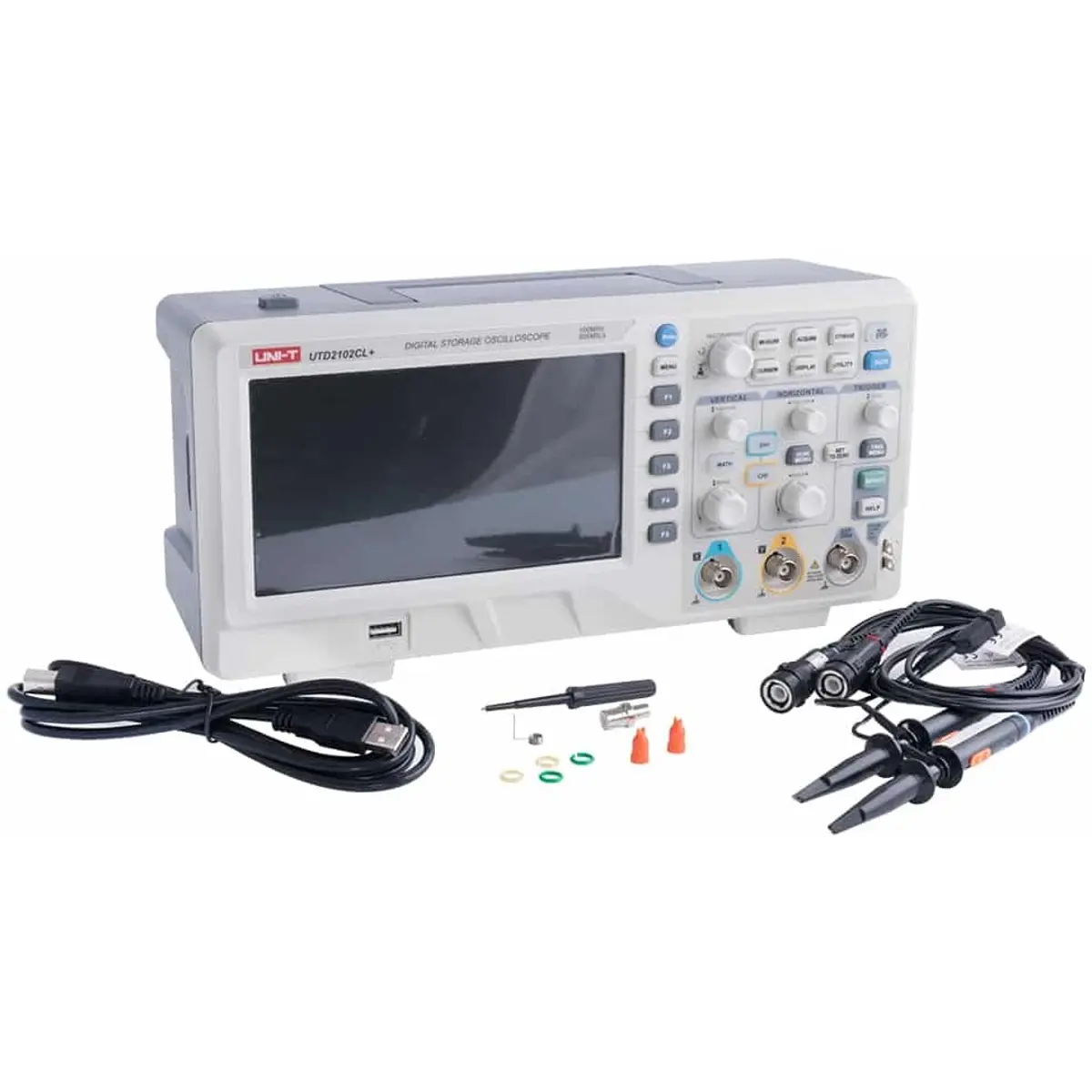

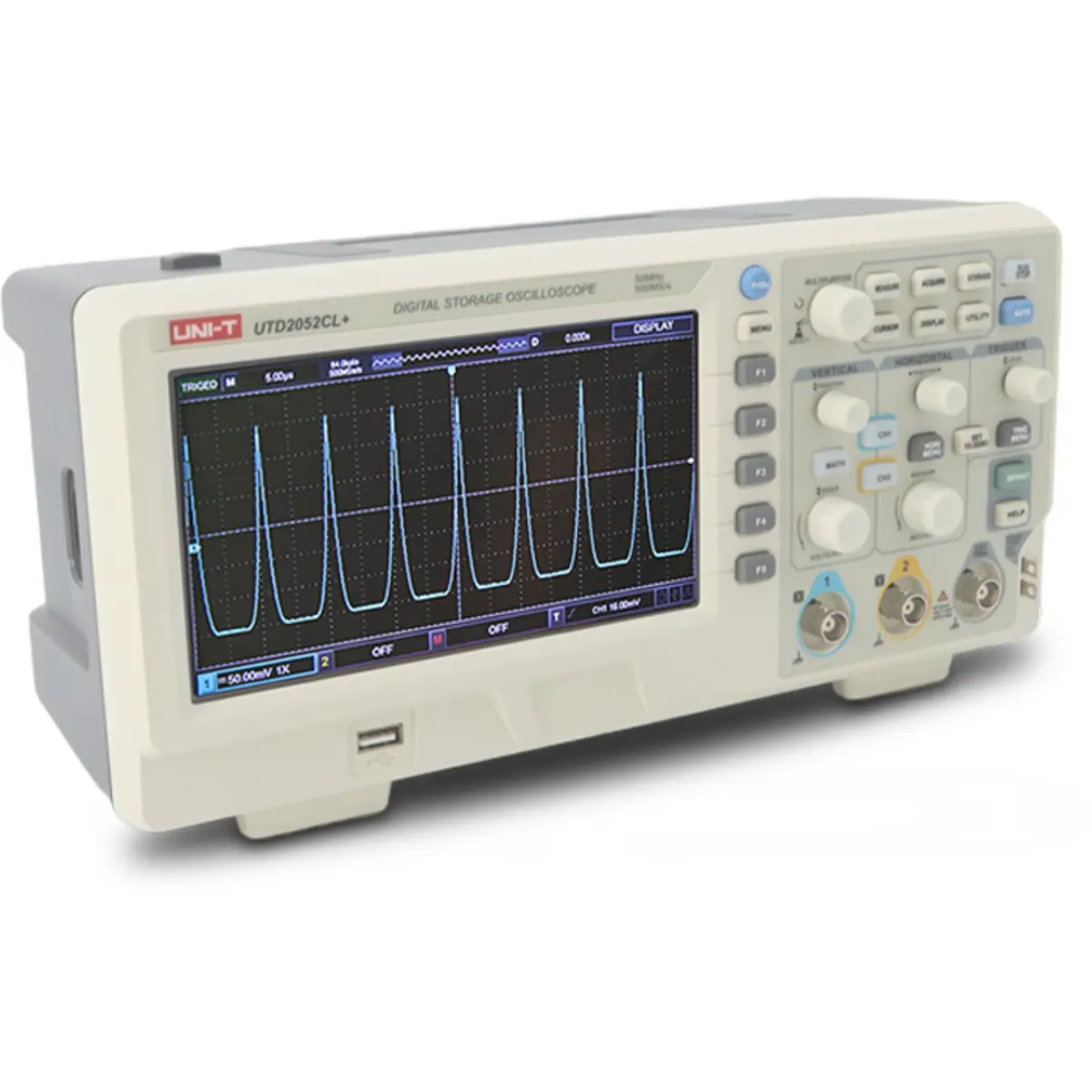

O UNI-T UTD2102CL+ é um poderoso osciloscópio de 2 canais, muito adequado para laboratórios de eletrónica e escolas, graças à sua excelente relação preço-desempenho. Com largura de banda de 100 MHz e taxa de amostragem de 500 MSa/s, o UTD2102CL+ oferece resultados de medição precisos. Além disso, a interface USB permite salvar os resultados da medição.
O osciloscópio possui muitos recursos, como o modo XY, que permite medir a diferença de fase entre dois sinais e a função ZOOM, que permite a analise mais detalhada da forma de onda observada.
Ele também possui saída de onda quadrada com frequência de 10Hz, 100Hz, 1kHz e 10kHz, o que é útil quando é necessário uma fonte de referência. O dispositivo também é capaz de executar funções matemáticas como adição, subtração, multiplicação e divisão, bem como cálculos de formas de onda.
Obtenha resultados precisos com medição automática de parâmetros e cinco grupos de exibições de parâmetros personalizáveis. Permite detetar anomalias na forma de onda e também é capaz de capturar sinais infrequentes. O disparo alternativo pode ser efetivamente aplicado a sinais de disparo sem correlação de frequência.
ESPECIFICAÇÕES:
- Largura de banda: 100MHz
- Número de canais: 2
- Taxa de amostragem: 500MSa/s
- Profundidade da memória: 64 Kpts
- Taxa de Aquisição de Forma de Onda: ≥ 5000wfms/s
- Tipos de gatilho: Borda, Pulso, Alternativo
- Escala Vertical: 1mV/div - 20V/div
- Escala horizontal: 2 ns/div - 50 s/div
- Display: LCD TFT de 7" 800x480
- Peso: 2,2kg
- Dimensões (LxAxP): 306 x 147 x 122 mm
▶ UTD2000 Series Manual (PDF)
▶ UTD2000CL+ Series Datasheet (PDF)▶ Software (ZIP - use lado direito do rato e Guardar link como...)
Funções matemáticas: Suporta a adição, subtracção, multiplicação, divisão e cálculo de formas de onda de apoio.
Função ZOOM: Permite observar a situação geral e os detalhes da forma de onda, em simultâneo
Modo XY (também chamado curvas de Lissajous): Para visualizar a relação entre dois sinais elétricos.
Nova AUTO estratégia: O estado após AUTO pode ser definido
Saída de onda quadrada: 10hz, 100hz, 1Khz, 10Khz
Medição automática de parâmetros: Com 34 tipos de medição automática de parâmetros, 5 grupos de visualização de parâmetros personalizáveis.
Grade Display: permite visualizar o pior caso de alteração das formas de onda ou captar sinais raros e anormais.
Disparo alternativo: Pode ser efetivamente aplicado para desencadear sinais sem correlação de frequências.
