XH-W3001 - Termostato digital 230VAC (-50..110ºC) c/ sonda NTC

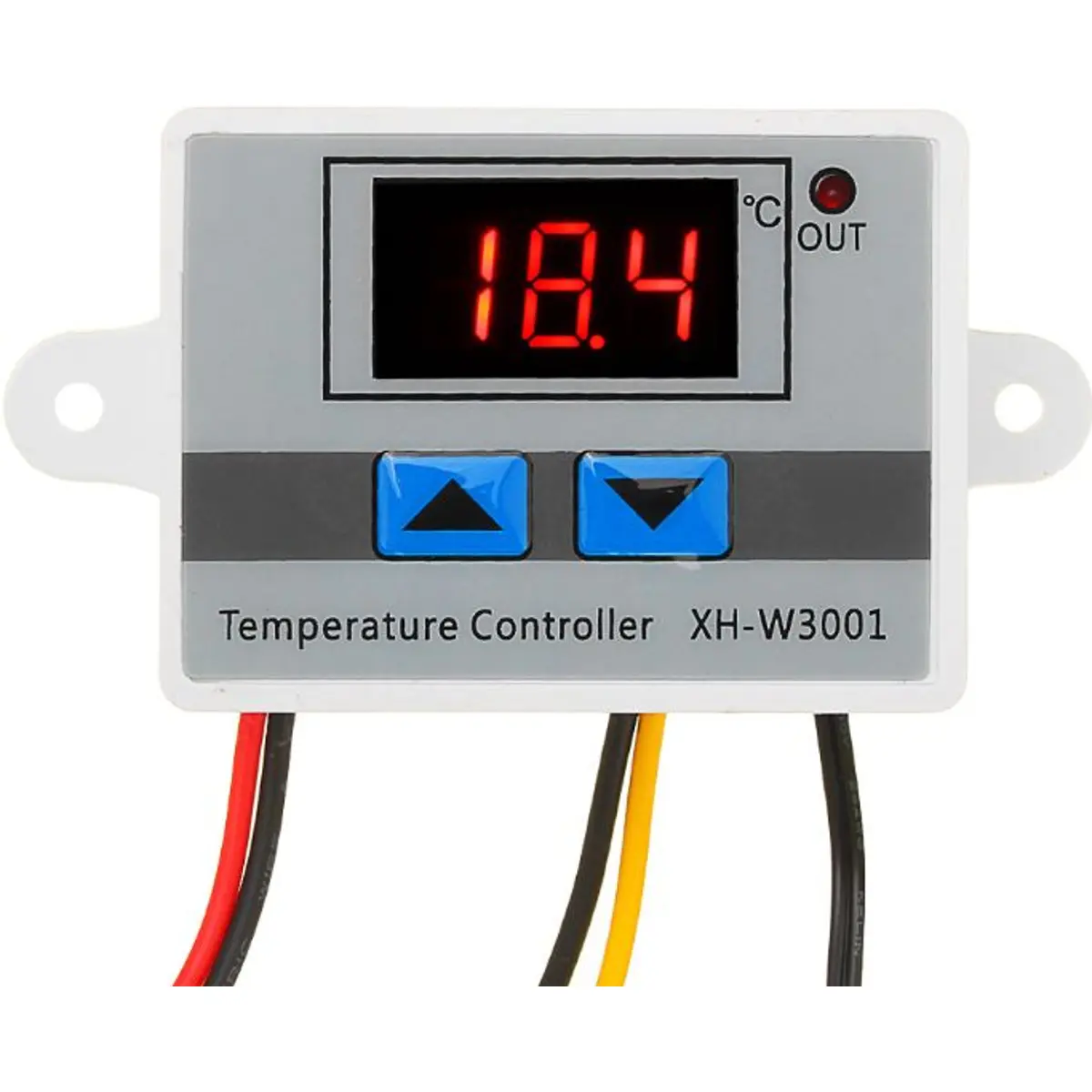

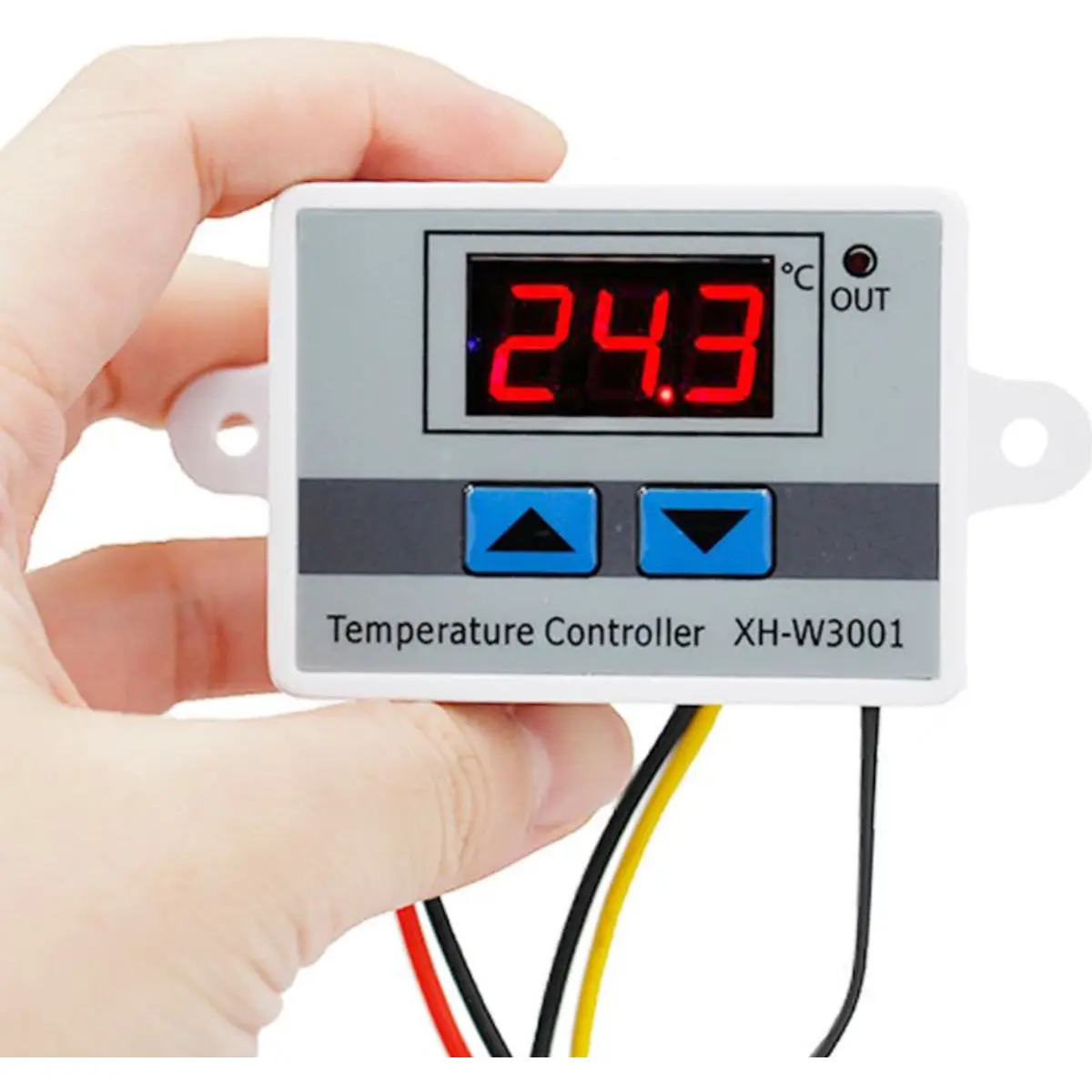

Módulo termostato digital con display LED y señalización de estado activo (luz indicadora OUT)

Parámetros técnicos:
- Tensión de trabajo: AC 110-230V
- Rango de temperatura controlada: –50–110 ° C
- Resolución: 0,1°C (por encima de 100°C 1°C), 0,2°C (en el rango -10° -100°C)
- Frecuencia de medición: 2× / seg
- Sensor de medición: NTC (10K 0,5%), impermeable
- Dimensiones: 60 × 45 × 30mm

Instrucciones de uso:
El termostato permite definir la temperatura T1 y T2, donde T1 es la temperatura en la que el termostato cierra y T2 es la temperatura en la que el termostato se desactiva. La activación del termostato se indica mediante un LED rojo en la esquina superior derecha del display (descripción "OUT").

- mantenga pulsada la flecha hacia arriba para ajustar la temperatura T1. Cuando el visor empiece a parpadear, puede usar las flechas para ajustar la configuración de temperatura del interruptor.
- mantenga pulsada la flecha hacia abajo para ajustar la temperatura T2. En cuanto el display empiece a parpadear, puede usar las flechas para ajustar la configuración de temperatura de desactivación.

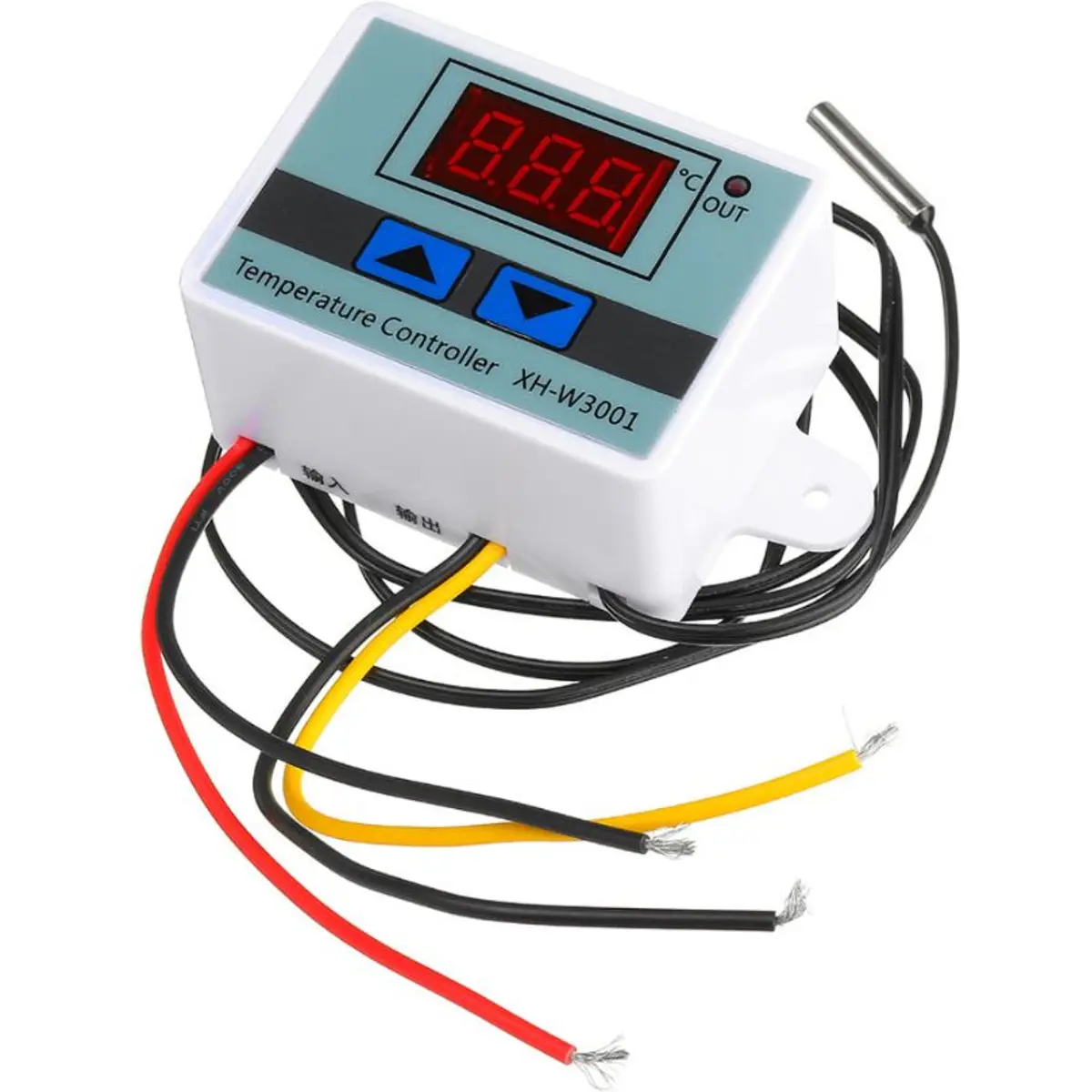

Conecte la tensión de alimentación 230AC a los cables rojo y negro, y el equipo de 230V a los cables amarillo y negro

Modos de funcionamiento:

- modo de calefacción (T1- modo de refrigeración (T1> T2): Tras encender el dispositivo, la salida permanece inactiva hasta que la temperatura medida alcance el nivel T1. A continuación, la salida se activa hasta que la temperatura medida alcance el nivel T2.

Nota:
El relé de salida tiene una tensión de alimentación de 12V aplicada al contacto de conmutación, por lo tanto, tiene un estado activo de 12V de la fuente de alimentación en su salida. sin tensión de alimentación.
