DFRobot SEN0211 - Módulo medidor de corrente AC 20A - analógico

Este sensor de corrente AC permite medir correntes até 20 A sem contacto, apresentando saída analógica de 0.2-2.8 V DC e alimentação entre 3.3 V e 5.5 V. Funciona com microcontroladores de 3.3 V ou 5 V via interface Gravity de 3 pinos, oferecendo entrada AC de 0-1 V RMS, precisão de ±1% e não-linearidade ≤±0,2%, com faixa de frequência de 50 Hz a 1 kHz. Ideal para monitorização não intrusiva em sistemas de potência, com cabo de 1 m e peso de 50 g.
REF 095-1510
En Stock (5 unidades) Entrega entre 1 a 3 dias úteis
Módulo medidor de corrente AC 20A - analógico Módulo medidor de corrente AC 20A - analógico Módulo medidor de corrente AC 20A - analógico
€ 22,90
/und
IVA Incluido a la Tasa de 23%
Añadir al CarritoAñadir al Carrito
Precios Especiales por Cantidad
CantidadPrecio UnitarioAhorro
2+ € 22,08 -4% = € 0,82
5+ € 21,27 -7% = € 1,64
Quando se pretende medir um corrente AC, muitas vezes é impraticável o corte ou a religação de fios.

Este sensor analógico de corrente alternada, desenvolvido pela DFRobot, é uma boa solução para este problema, usando a indução para medir corrente AC sem métodos intrusivos.

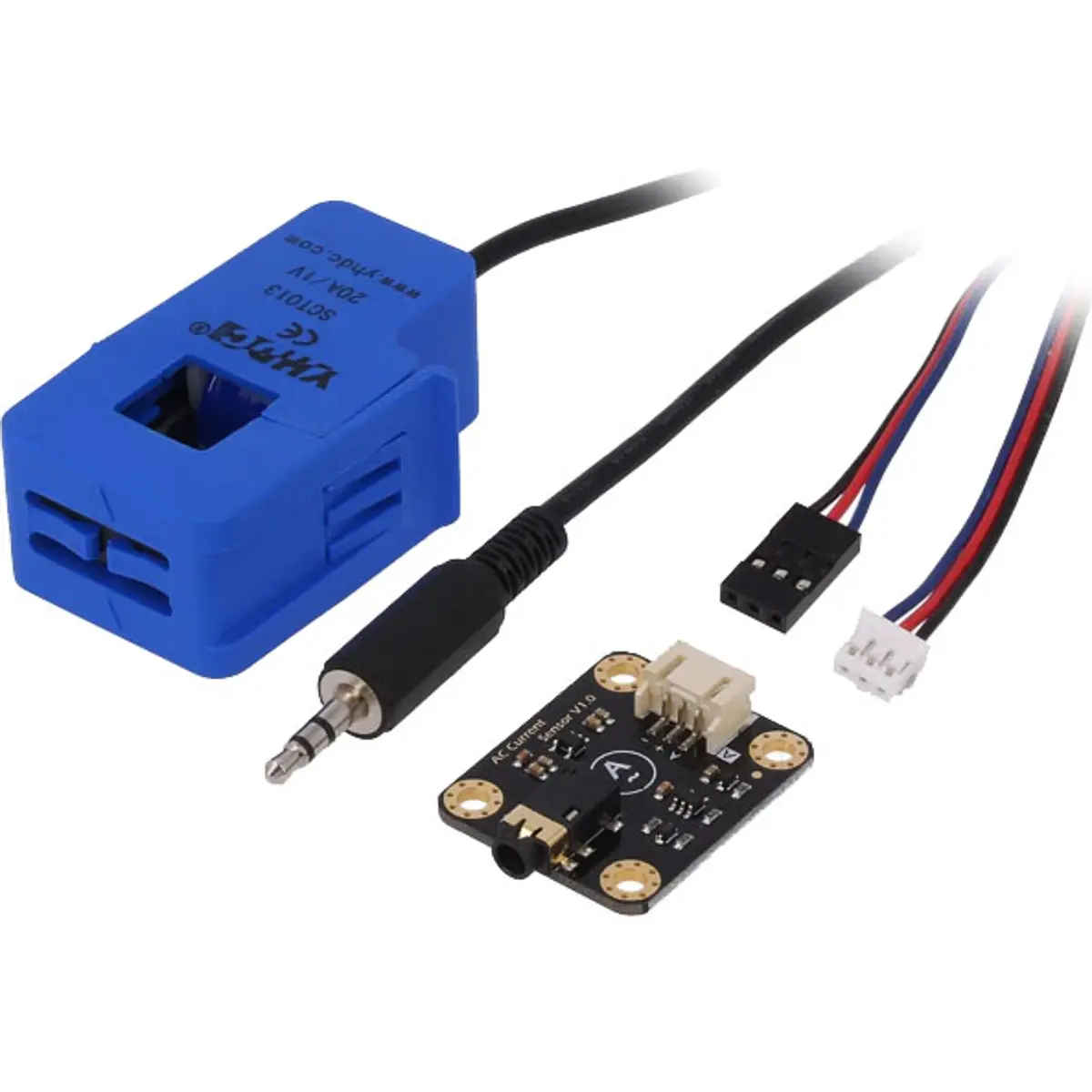

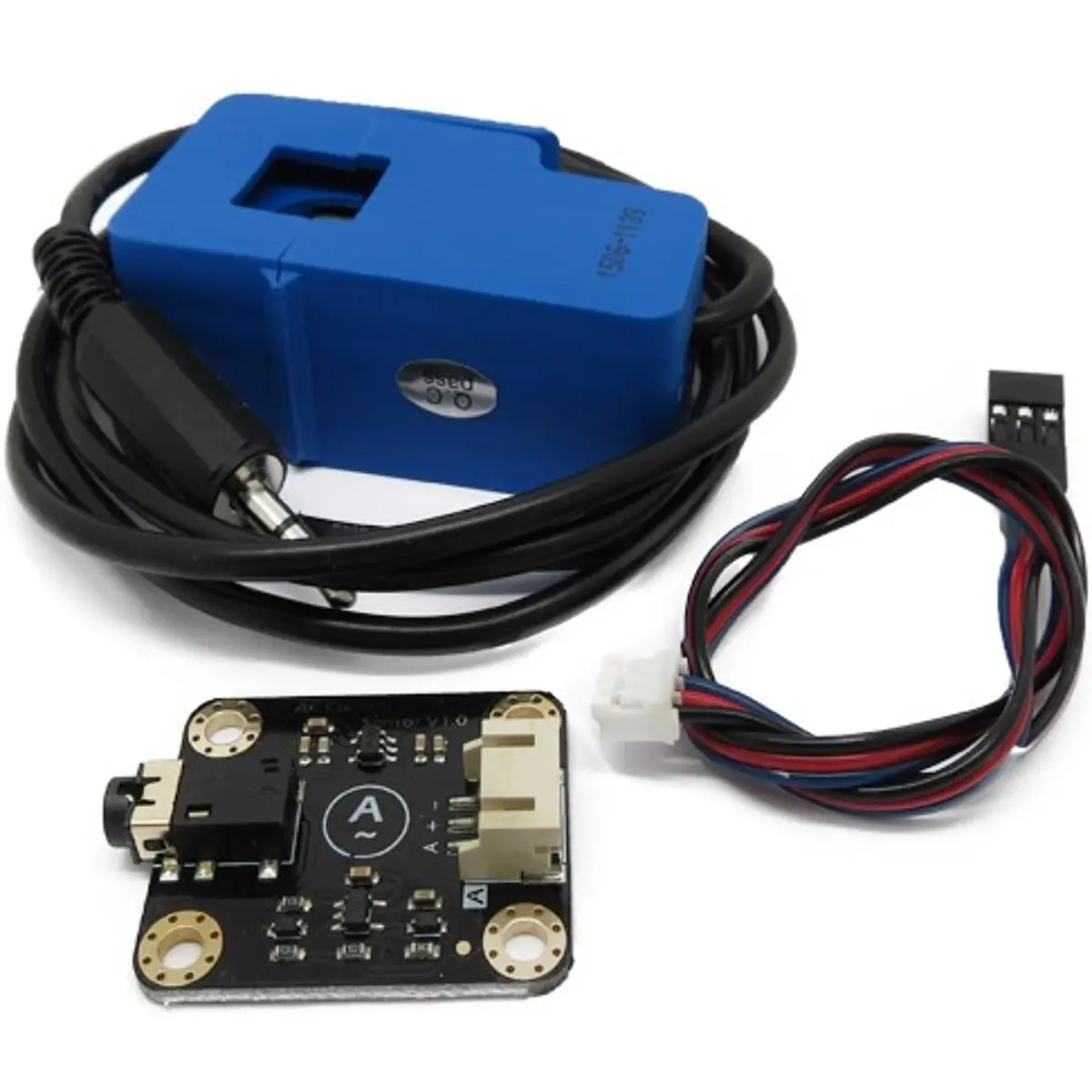

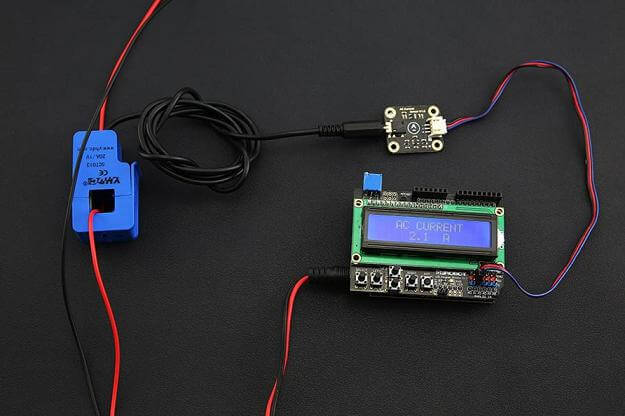

Coloque o fio dentro do transformador de corrente, ligue-o à placa de sensores usando o conector jack de 3.5mm e depois ligue a placa a uma entrada analógica no seu microcontrolador.

CARACTERÍSTICAS
- Suporta a interface Gravity de 3 pinos
- Saída analógica
- Medição sem contacto, alta segurança elétrica
- Gamas múltiplas para vários cenários de medição
- Compatível com microcontroladores 3.3V e 5V

ESPECIFICAÇÕES
◾ Módulo de Conversão de Sinal de Corrente AC
    - Tensão de alimentação(VCC): 3.3V-5.5V
    - Interface: Analógico de gravidade (saída de tensão PH2.0-3P，analog 0.2-2.8V DC)
    - Gama de tensão de entrada AC: 0-1V (AC RMS)
    - Erro relativo: ±4%
    - Dimensão: 32×27 mm /1,26×1,06 in
    - Peso: 5g

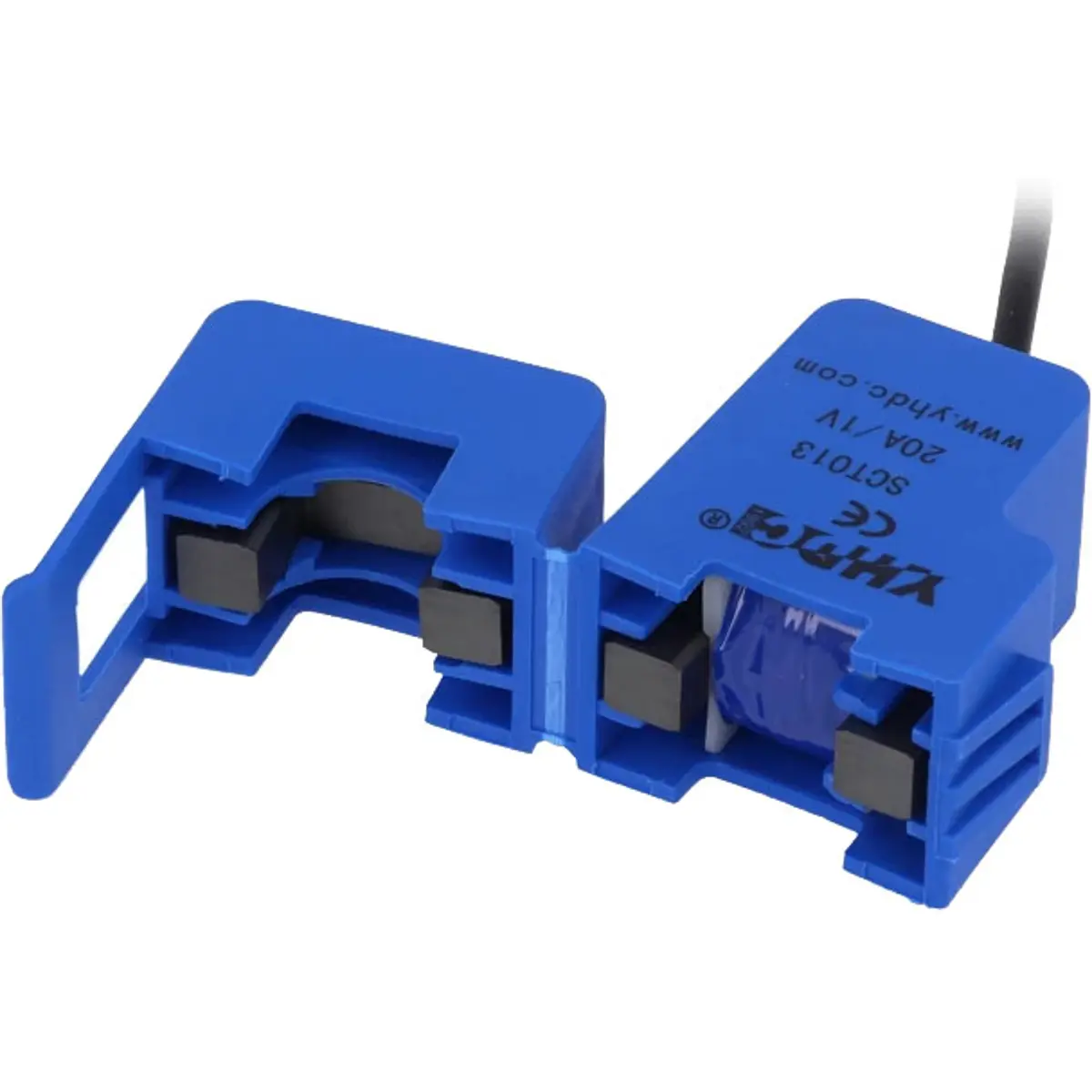

◾ Sonda de Transformador de corrente AC de Tipo Aberto
    - Gama de correntes AC: 0-20A
    - Saída de sinal: 0-1V AC (correspondência linear a 0-20A)
    - Ligação: jack de 3.5mm de 3 pólos
    - Precisão: ±1%
    - Não-linearidade: ≤±0,2%
    - Gama de frequências: 50Hz~1kHz
    - Comprimento do cabo: 1m
    - Temperatura de trabalho: -25 ℃~+70 ℃
    - Tamanho da abertura: 13×13 mm / 0,51×0,51 in
    - Peso: 50g
