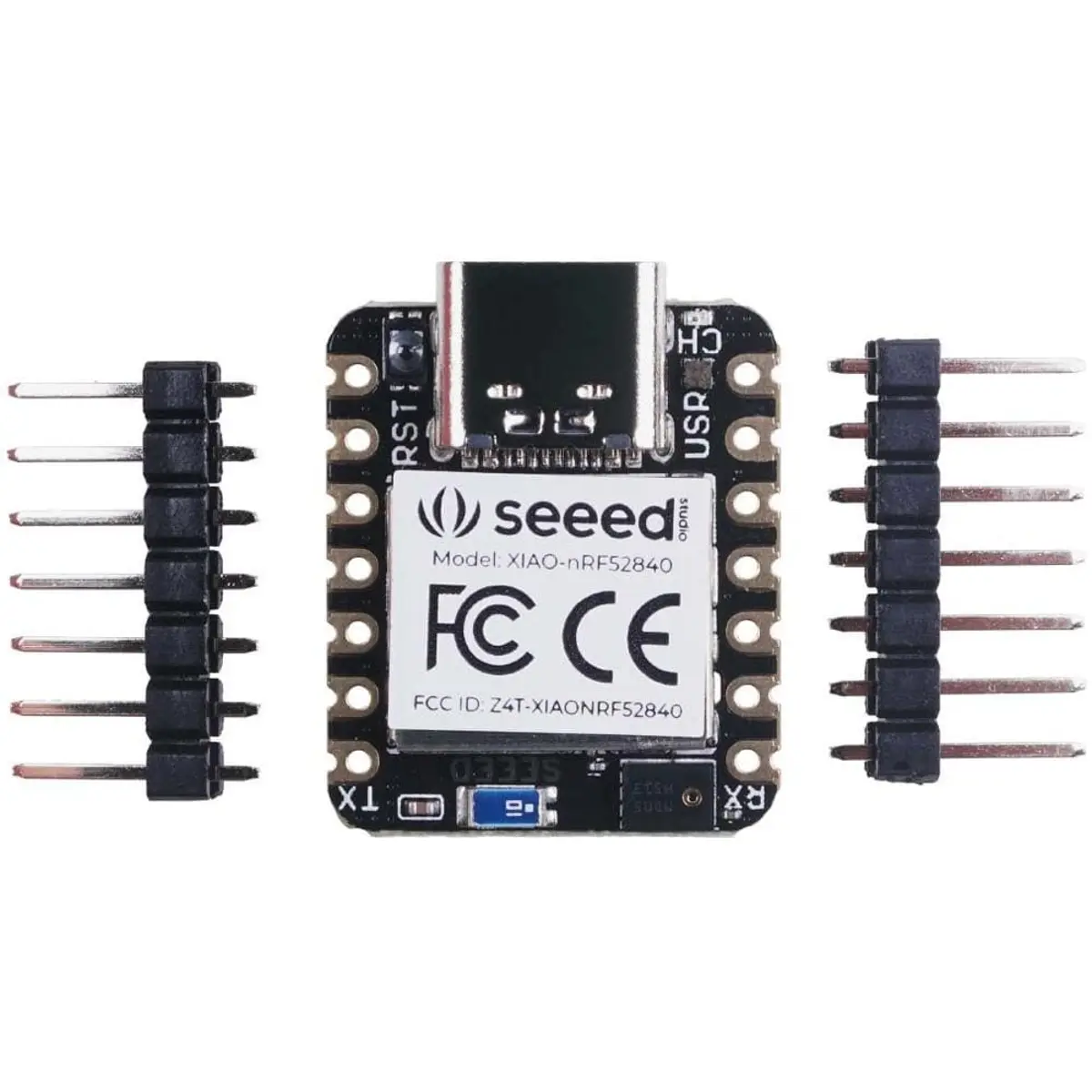

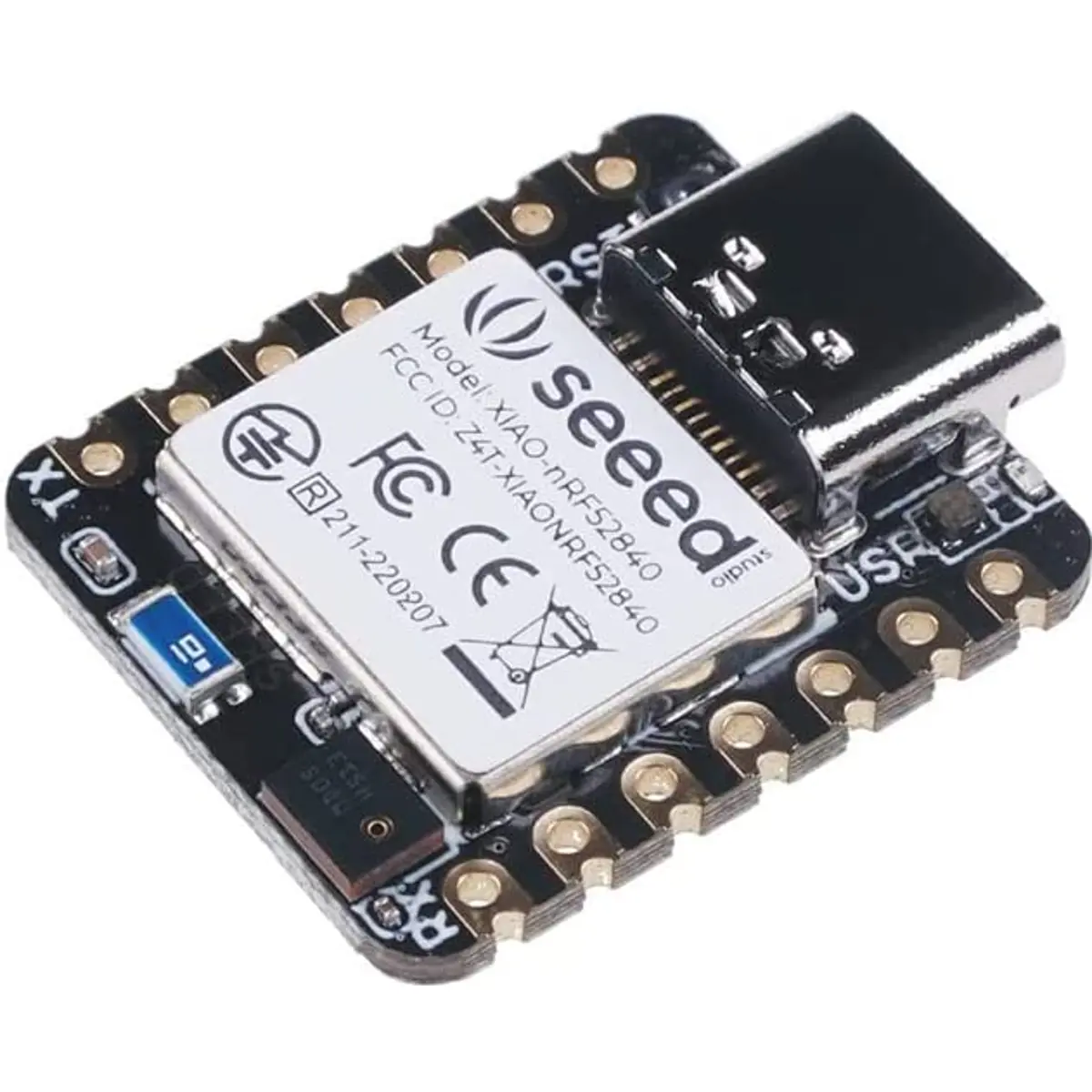

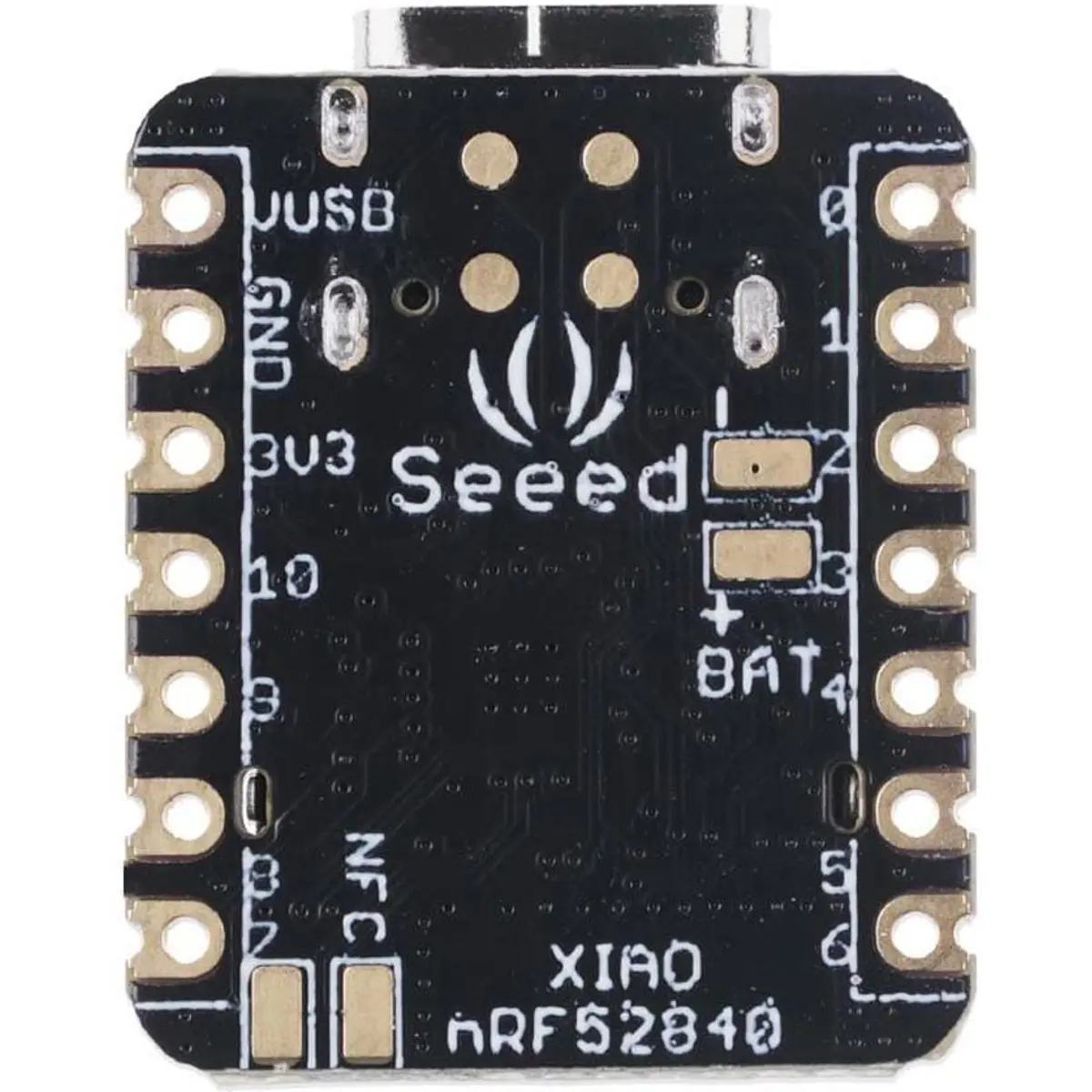

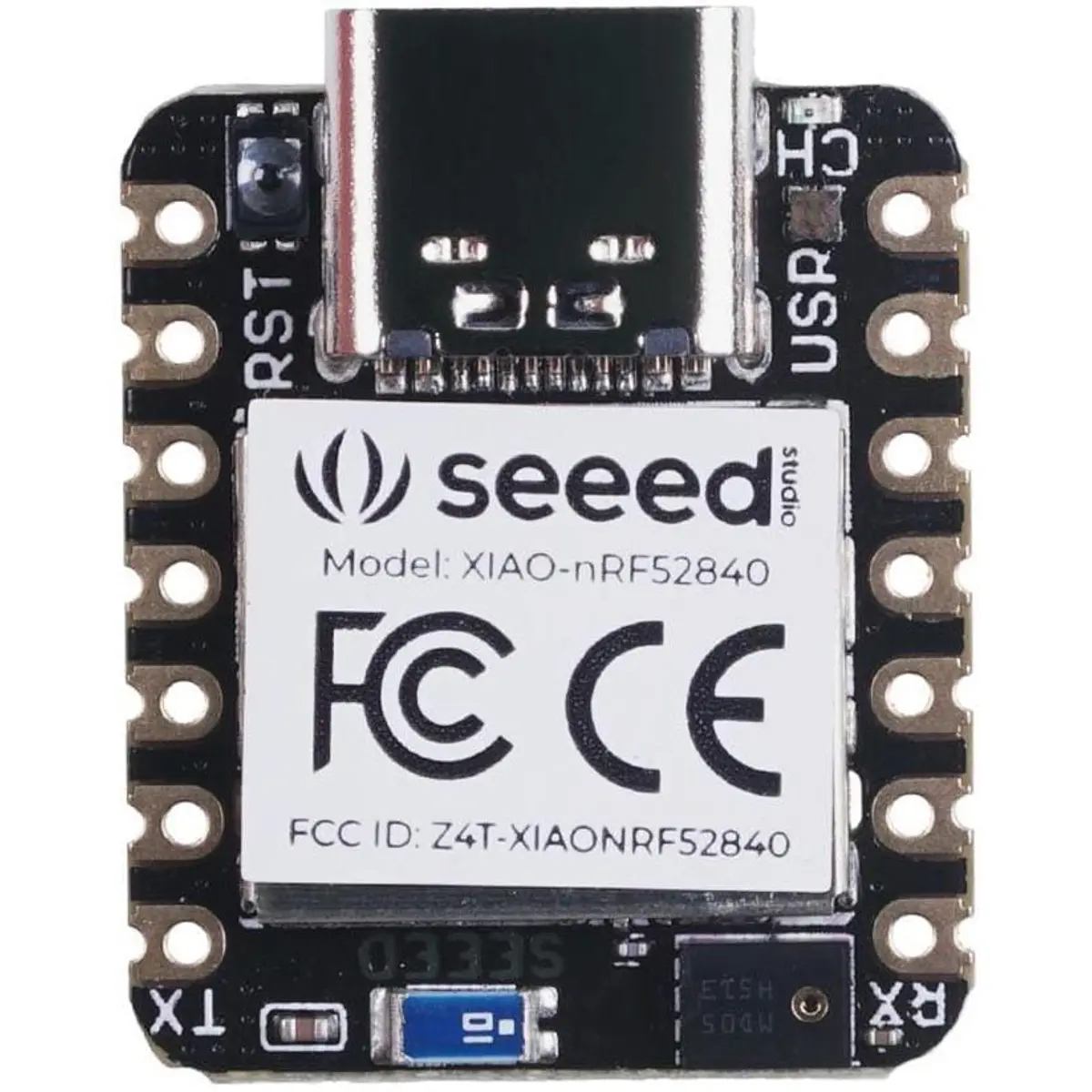

Los microcontroladores de la serie XIAO (de Seeed Studio) son placas de desarrollo diminutas, con una estructura de hardware similar, en la que el tamaño es literalmente el tamaño de un pulgar.
El Seeed Studio XIAO nRF52840 Sense aporta sensores y conectividad inalámbrica a la serie XIAO, por primera vez, con NFC y Bluetooth 5.0 (con posibilidad de funcionar en modo de bajo consumo de energía).
Esta versión, más avanzada que el XIAO nRF52840, incorpora dos sensores adicionales a bordo. Uno de ellos es un micrófono digital de modulación por densidad de impulsos (PDM), que permite recibir datos de audio en tiempo real y que es capaz, por ejemplo, de realizar el reconocimiento de comandos de voz. El otro es una unidad de medición inercial de 6 ejes (IMU); esta IMU puede ser muy útil en proyectos TinyML, por ejemplo, para el reconocimiento de gestos.
CARACTERÍSTICAS:
● Versátil: incorpora el chip Nordic nRF52840 con FPU, capaz de alcanzar los 64MHz, dispone de múltiples puertos de desarrollo y está soportado por Arduino / CircuitPython.
● Funciones inalámbricas: tiene Bluetooth 5.0, funciones BLE, antena integrada y también ofrece conectividad NFC.
● Incluye 2 sensores: un micrófono (para procesar audio en tiempo real) y una IMU de 6-DOF (con acelerómetro 3D y giroscopio 3D).
● Diseño de potencia sofisticado: tiene un consumo de energía ultrabajo de 5 μA en modo de hibernación profunda y ofrece soporte para la gestión de carga de baterías de litio.
● Diseño con tamaño de un pulgar: 21 x 17.5mm; este es el factor de forma clásico de la serie Seeed Studio XIAO, adecuado para dispositivos vestibles.
● Perfecto para producción: diseño compatible con breadboard y SMD, sin componentes en la parte inferior.
● USB-C: el Seeed Studio XIAO nRF52840 admite la interfaz USB Type-C, que puede proporcionar alimentación y descargar código.
● Mucha memoria: tiene 1MB de flash y 256kB de RAM On-chip, además de una memoria a bordo de 2 MB de flash QSPI.
ESPECIFICACIONES:
◾ Modelo: Seeed Studio XIAO nRF52840
◾ Procesador:
- Modelo: Nordic nRF52840
- Basado en el ARM® Cortex®-M4 con FPU
- Las velocidades de reloj alcanzan los 64 MHz
◾ Inalámbrico:
- Bluetooth 5.0
- NFC
◾ Antena: integrada
◾ Memoria
- On-chip: Flash: 1MB / RAM: 256kB
- A bordo: Flash QSPI de 2MB
◾ Interfaces:
- 1xUART, 1xIIC, 1xSPI, 1xNFC, 1xSWD
- 11xGPIO(PWM), 6xADC
◾ Sensores:
- IMU de 6 DoF: LSM6DS3TR-C
- Micrófono: con modulación PDM
◾ Chip controlador de carga de batería: BQ25101
◾ Voltajes y corrientes:
- Tensión de alimentación: 5V (USB-C / VIN)
- Tensión de funcionamiento del circuito: 3.3V
- Corriente máx.: 200mA
- Corriente de carga de batería: 50mA / 100mA
- Consumo de energía en Standby: <5μA
◾ Dimensiones: 21 x 17.5mm
EJEMPLOS DE APLICACIONES:
- Dispositivos vestibles (wearable) pequeños y flexibles;
- Proyectos de tamaño reducido y controlados por Bluetooth;
- Proyectos de Machine Learning integrados (con TinyML y TensorFlow Lite);
- Mini aplicaciones de IoT.
ATENCIÓN: Todos los pines de E/S funcionan a 3.3V; por favor, no introduzca más de 3.3V, ya que, de lo contrario, la CPU podría dañarse.
